Радиоприёмник Оникс 401

🔌Технические характеристики радиоприёмника Оникс 401:

• Диапазоны принимаемых волн (частот):

ДВ 2000...735,3 м (150...408 кГц)

СВ 571,4...186,9 м (525...1605 кГц)

• Чувствительность, не хуже:

максимальная в диапазонах ДВ 1,5 мВ/м  СВ 1,0 мВ/м

реальная в диапазонах ДВ 3,0 мВ/м СВ 2,0 мВ/м

• Избирательность (при расстройке на +-10 кГц) в диапазонах, не менее:

ДВ 20 дБ

СВ 16 дБ

• Промежуточная частота: 465 +-2 кГц
• Действие АРУ: при изменении сигнала на входе приемника на 26 дБ изменение напряжения на выходе приемника, не более 6 дБ
• Полоса воспроизводимых звуковых частот: 450...3150 Гц
• Выходная мощность:

номинальная 60 мВт

максимальная 250 мВт

• Источник питания: 6 элементов 316
• Напряжение питания: 9 В
• Ток, потребляемый приемником прн отсутствии сигнала иа входе, не более 8 мА
• Работоспособность приемника сохраняется при снижении напряжения питания до 5,6 В

📖История и описание радиоприёмника Оникс 401:

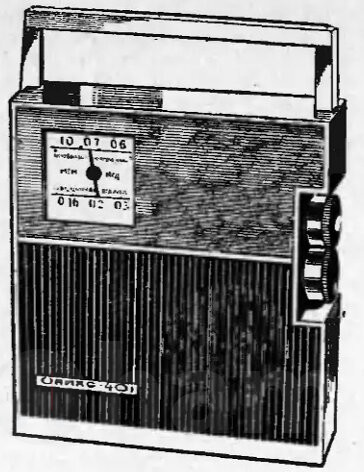

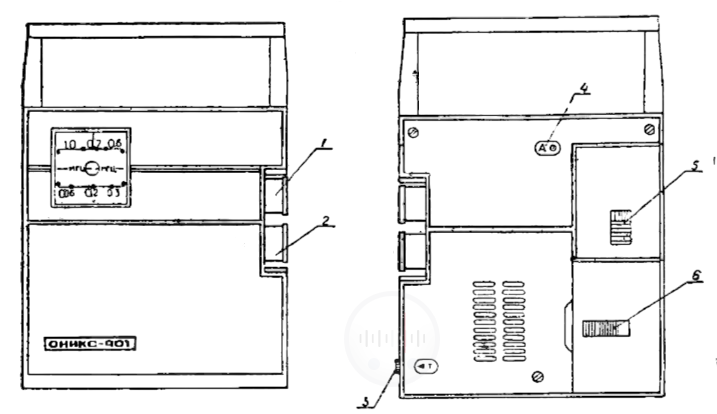

Переносной транзисторный радиоприёмник «Оникс-401» с 1973 года выпускал Каменск-Уральский ПСЗ.  «Оникс-401» это супергетеродинный приемник 4 класса, предназначенный для приема передач радиовещательных станций в диапазонах длинных и средних волн. Оникс в переводе с греческого ''ноготь''. Радиоприемник имеет встроенную магнитную антенну, гнезда для подключения внешней антенны и громкоговорители.  Также приемник имеет телефонное гнездо для подключения головного телефона типа ТМ-4. Внешняя антеннаулучшает прием в экранированных помещениях. Расположение и назначение элементов управления приемника показаны на рис. 1.

Включение и настройка радиоприёмника Оникс 401:

Включите приемник путем поворота ручки регулятора громкости (см. рис. 1) по часовой стрелке до щелчка. После включения приемника установите среднюю громкость поворотом ручки регулятора громкости. При приеме на средних и длинных волнах ручку переключателя включите согласно указанному диапазону. Вращая ручку настройки, установите указатель на деление шкалы, соответствующее длине волны принимаемой станции. Затем медленным вращением ручки настройки в обе стороны подстройте приемник. При перенастройке возможен электростатический треск, для ослабления которого поиск станций рекомендуется производить при средней громкости. Поверните приемник
вокруг вертикальной оси до получения наилучшего приема при минимальных помехах и регулятором громкости установите желаемую громкость.

Выключение приемника производится путем поворота ручки регулятора громкости против часовой стрелки до щелчка. Мощные и местные станции не рекомендуется слушать при максимальной громкости, так как при этом из-за перегрузки приемника могут появиться искажения и паразитный свист, особенно при неточной настройке на станцию. При желании слушать передачи на телефон вставьте штеккер, которым оканчивается шнур телефона, в гнездо приемника (см. рис. 1), при этом автоматически отключается громкоговоритель.

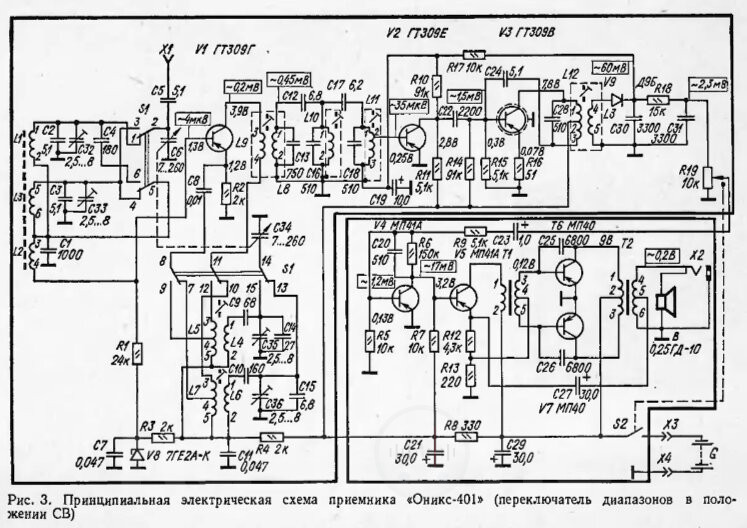

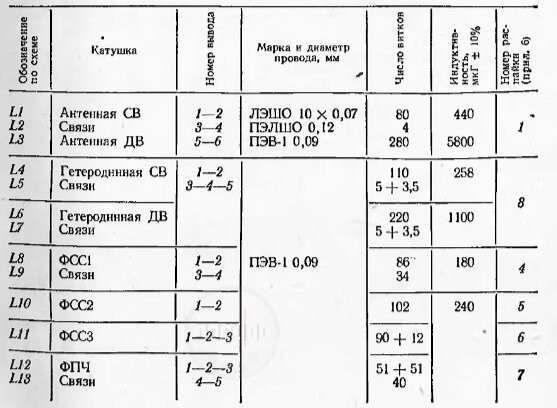

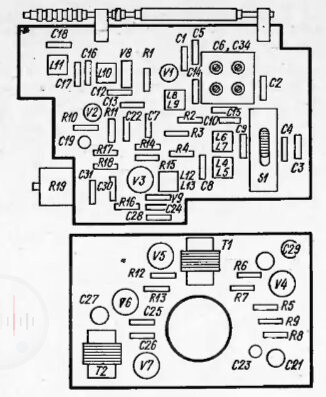

Принципиальная схема радиоприёмника Оникс 401:

Входные цепи приемника выполнены аналогично вход- ным цепям радиоприемников «Нейва-402» н «Снгиал-601». Преобразователь частоты V1 собран по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Нагрузкой преобразователя служит трехконтурный фильтр сосредоточенной
