🔌Технические характеристики радиомаяка Электроника ТМ 01:
- Несущая частота — 880 кГц
- Дальность (глубина) обнаружения радиоприёмником 1-го класса не менее 12-ти метров.
- Питание: 9В
- Потребляемый ток: 10-20 мА.
- Диапазон рабочих температур от минус 10 до плюс 40 градусов Цельсия.
- Габариты радиомаяка: 91х74х23 мм.
- Масса радиомаяка: 110 гр.
📖История и описание радиомаяка Электроника ТМ 01:
Радиомаяк «Электроника ТМ-01» выпускался с 1988-го года. Электронный туристский радиомаяк «Электроника ТМ-01» предназначается для оперативного поиска людей, попавших в лавину. Он представляет собой радиопередатчик (сигнал-генератор), излучающий модулированные сигналы на частоте 880 кгц, которые улавливаются любым портативным радиоприемником, имеющим средневолновый диапазон, например «Селга» и др.

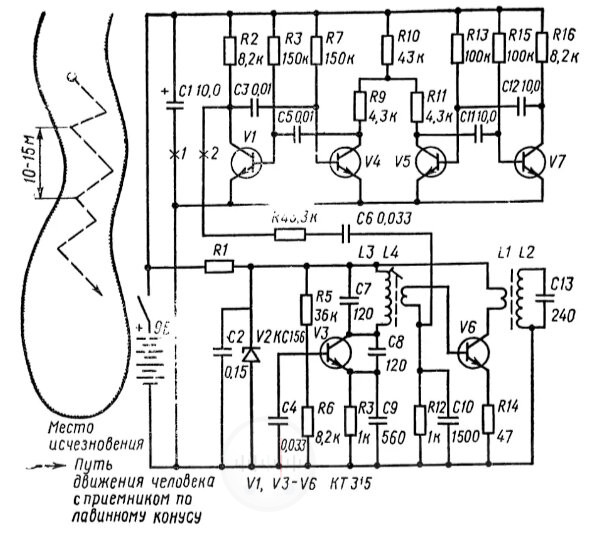

Схема и детали радиомаяка Электроника ТМ 01:
Для радиомаяка желательно использовать высококачественные кремниевые транзисторы типа КТ 315 А-Г, КТ 312 A-В и др. Для изготовления индуктивностей L3 и L4 используется каркас и сердечник от фильтров промежуточной частоты радиоприемников типа «Сокол», «Альпинист» и др. Катушка L3 содержит 70 витков провода ПЭЛ или ПЭВ диаметром 0,08—0,12 мм, a L4—30 витков того же провода. Катушка L1 содержит 5 витков, L2 — 40 витков провода ПЭШЛО диаметром 0,1—0,15 мм, намотанных виток к витку на бумажном каркасе, который должен свободно перемещаться по ферритовому стержню длиной 80—120 мм. Все применяемые резисторы — типа МЛТ-0,125, а конденсаторы любые. При намотке желательно, чтобы ферритовый стержень был удален от катушек L3 и L4, а также от батареи «Крона», питающей все устройство. После сборки необходимо последовательно с батареей питания включить миллиамперметр со шкалой 30—100 мА.
При исправной схеме потребляемый ток должен быть в пределах 10—20 мА. Больший ток указывает на неправильный монтаж или неисправный транзистор. Далее к точкам х1 и х2 подключается головной телефон. При этом должен прослушиваться характерный двухтональный звук. Услышав его, к сигнал-генератору надо поднести радиоприемник и поворотом сердечников L3 и L4 добиться приема сигнала от генератора радиоприемником. Если это не удается, то следует изменить емкость конденсатора С7. Далее, передвигая каркас с катушками L1 и L2 по стержню, добиваются минимума потребляемого тока (обычно на 1—2 мА меньше первоначального). Катушка со стержнем закрепляются клеем. В зависимости от размеров деталей и навыков монтажа прибор можно разместить в коробочке размером 100X100X30 мм. Сигнал от радиомаяка прослушивается приемником в зависимости от толщины и плотности снежного покрова в радиусе до 10 м. Время непрерывной работы от батареи «Крона» — до 10 часов.
Перед началом преодоления лавинного склона с радиомаяком Электроника ТМ-01 необходимо:
- включить маяк (выключатель поставить в положение «01») и включенным положить во внутренний нагрудный карман;
- включить и настроить приемник на частоту работы радиомаяка (340 м), после чего приемник можно выключить.
Для поиска засыпанного человека лавиной с радиомаяком Электроника ТМ-01 следует:
- включить приемник и установить регулятор на максимальную громкость слышимости своих маяков, после чего их выключить;
- двигаться по лавинному конусу с таким расчетом, чтобы непроверенные участки не превышали 7-10 м;
- плавно поворачивать приемник вокруг оси и следовать в направлении наибольшей громкости сигнала радиомаяка участника, засыпанного лавиной.
По мере возрастания силы сигнала рекомендуется уменьшить звучание приемника, чтобы увеличить точность обнаружения.
При правильном и умелом обращении с радиоприборами время поиска составляет 5-10 мин.
