Радиола Эстония Стерео

🔌Технические характеристики радиолы Эстония-Стерео:

• Диапазон принимаемых волн (частот):

Длинные волны (ДВ) — 2000 ..735,3 м (150...408 кгц)

Средние волны (СВ) — 571,4… 186,9 м (525… 1605 кгц)

Короткие волны 1 (КВ1) — 25,6...25,0 м (11,7… 12,1 Мгц)

Короткие волны 2 (KB2) — 31,8. .306 м (9,5...9,8 Мгц)

Короткие волны 3 (KB3) — 55,0...41,1 м (5,45...7,3 Мгц)

Короткие волны 4 (KВ4) — 75,9...55,0 м (3,95...5,45 Мгц)

Ультракороткие волны (УКВ) — 4,56… 4,11 м (65,8… 73,0 Мгц)

• Чувствительность (не хуже):

а) с наружной антенной в диапазонах: ДВ, СВ, КВ — 50 мкв УКВ — 5 мкв

б) с внутренней магнитной антенной в диапазонах: ДВ — 1,5 мв/м СВ — 1,0 мв/м

• Номинальная выходная мощность: 8 вт (стерео 2x4 вт).
• При приеме радиостанций стереорадиола воспроизводит полосу звуковых частот:

В диапазонах ДВ, СВ и КВ — 40...6000 гц

в фиксированном положении «местный прием» до 7000 гц

в диапазоне УКВ — 40...15000 гц

при воспроизведении грамофонной или магнитной записи — 50...12000 гц.

• Питание стереорадиолы осуществляется от сети переменного тока напряжением 127 или 220 В частотой 50 гц.
• Мощность, потребляемая от сети, не более 160 вт.
• Габариты радиоприемника не более: 790х270x340 мм.
• Габариты выносной акустической системы (одной колонки) не более: 385х900х240 мм.
• Габариты электропроигрывателя не более: 450х165х330 мм.
• Вес без упаковки не более: 25+2-20+10 кг.

📖История и описание радиолы Эстония-Стерео:

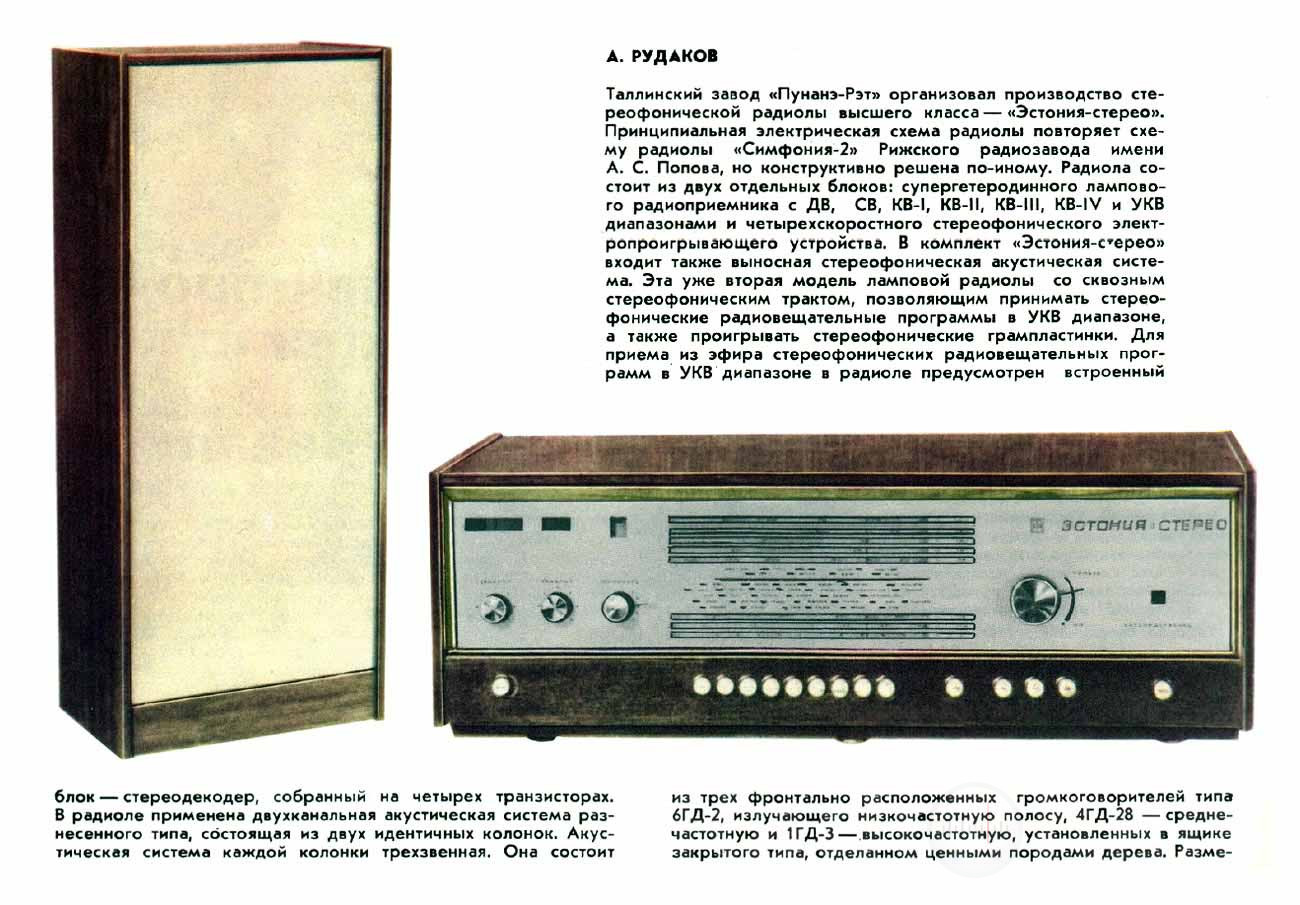

Стерео радиола «Эстония-стерео» — радиоприемник высшего класса, предназначен для приема местных и дальних радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн, стереофонических программ в диапазоне ультракоротких волн, а также для проигрывания стереофонических, долгоиграющих и обычных грампластинок, записи и воспроизведения записи с помощью магнитофона.

Радиола «Эстония-стерео» так же, как и радиола «Симфония-003», выполнена на базе радиолы «Симфония-2» От базовой модели радиола «Эстония-стерео» отличается новым внешним оформлением, наличием других диапазонов КВ и некоторыми усовершенствованиями в принципиальной схема. В радиоле «Эстония-стерео» радиоприемник и ЭПУ выполнены в отдельных ящиках и имеют настольное оформление. Вынесенная акустическая система также, как и в радиоле «Симфония-2», имеет напольное оформление.

Стереорадиола имеет семь диапазонов волн, поворотную магнитную антенну, внутренний УКВ диполь, плавную регулировку полосы пропускания с положением «местный прием», плавную регулировку тембра по низким и высоким звуковым частотам, ступенчатую регулировку тембра с положениями «речь-музыка», электронно-моторную настройку и автоматическую подстройку на принимаемую станцию, широкополосную акустическую систему.

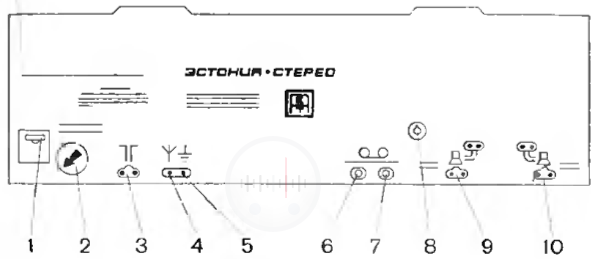

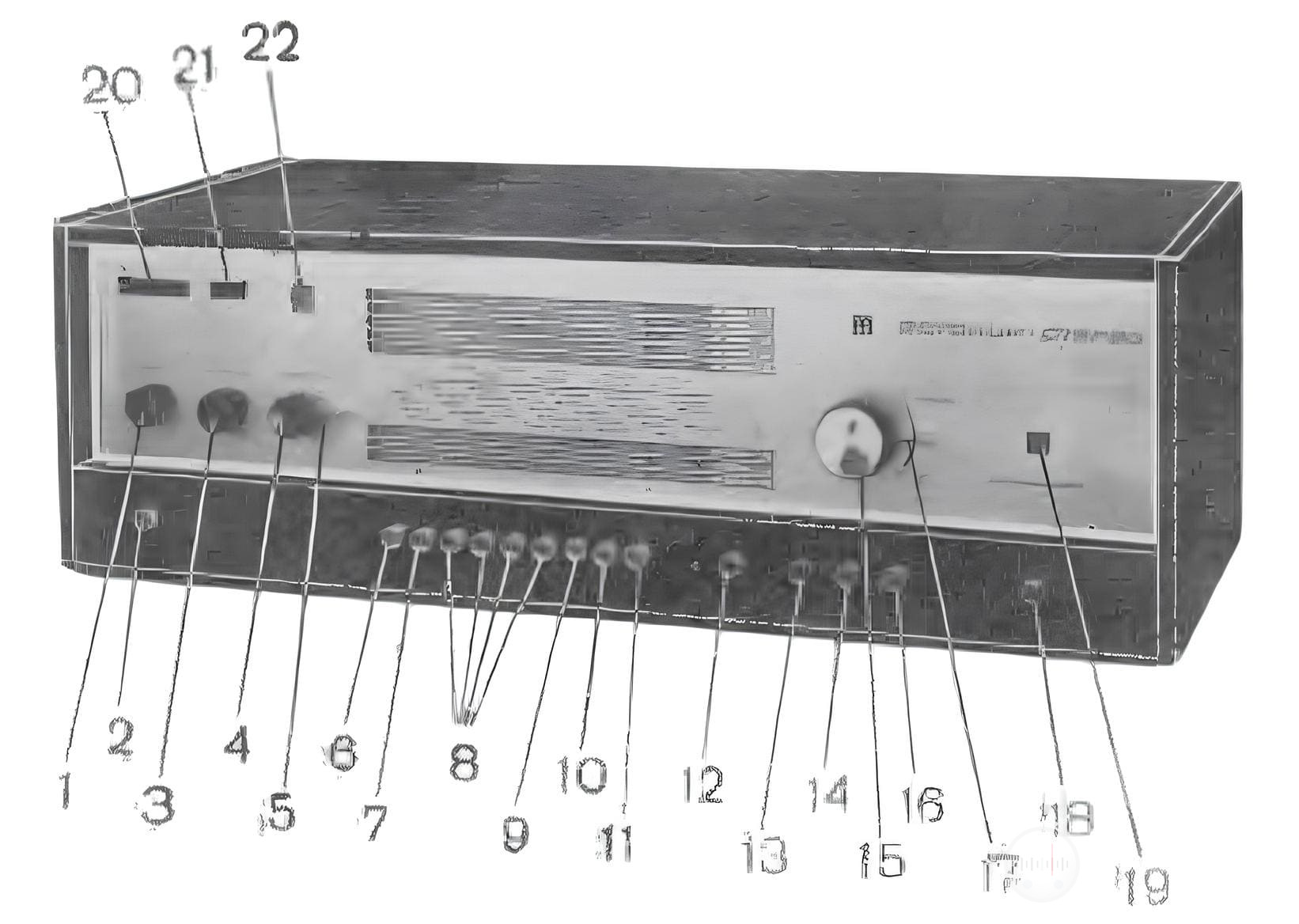

Поворотная магнитная антенна обеспечивает прием местных и мощных дальних радиостанций с малым уровнем помех в диапазонах длинных и средних волн. Регулируемая полоса пропускания по промежуточной частоте позволяет уменьшить уровень помех при приеме радиостанций. «Местный прием» улучшает качество звучания при приеме местных радиостанций в диапазонах длинных и средних волн. Электронно-моторная настройка н автоматическая подстройка позволяют точно настроиться на принимаемую станцию и автоматически перестроить радиолу на другую станцию. Расположение и назначение элементов управления показаны на рис. 1

Особенности электрической схемы радиолы «Эстония-стерео»:

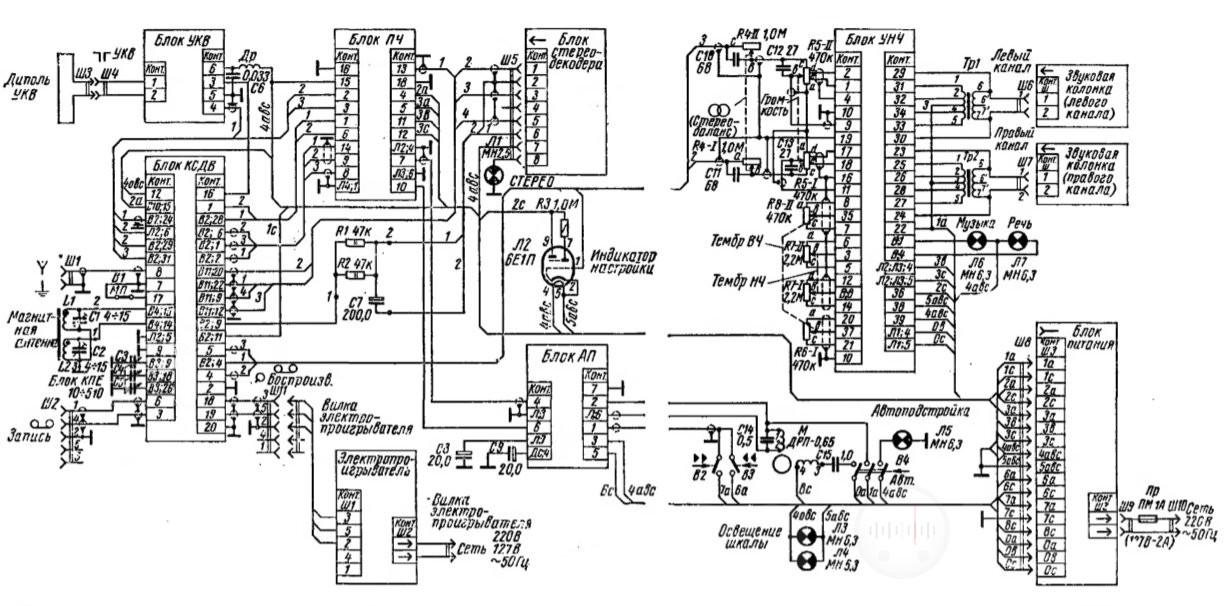

В принципиальной схеме радиолы «Эстония-стерео», а также в схемах ее функциональных блоков по сравнению с аналогичными схемам
радиолы «Симфония-2» можно отметить следующие основные особенности.

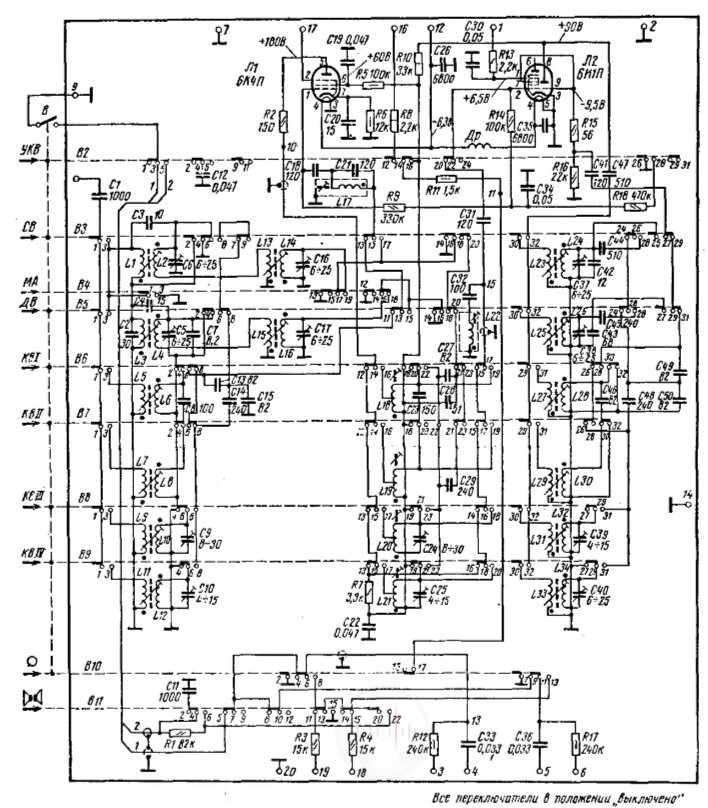

В связи с введением в радиоле «Эстония-стерео» других пределов поддиапазонов КВ, а именно КВ3 41,1-55,0 м и 55,0-75,9 м, в ее блоке КСДВ
изменены индуктивности и емкости во входных, УВЧ и гетеродинных контурах этих диапазонов (см. рис. 4.3). Кроме этого, в принципиальной схеме блок КСДВ произведен и ряд дополнительных изменений, связанных с некоторым усовершенствованиями принципиальной схемы радиолы «Эстония-стерео». Taк для увеличения ослабления частот равных промежуточной частоте тракта АМ сигналов изменено включение фильтров ослабления промежуточной частоты (см. рис. 4.3). Параллельный контур L17C21, настроенный на частоту 465 кгц препятствует проникновению напряжения этой частоты из входных цепей в первую сетку лампы (Л1) УВЧ. А последовательный контур L22C32, также настроенный на частоту 465 кГц, отводит на землю токи этой частоты, проникающие в цепь первой сетки лампы Л2 (гептодной части) смесителя.

Для снижения уровня фона на выходе радиолы изменены коммутация в переключателе B11 блока КСДВ и соединение этого блока с трактом НЧ. При работе радиолы «Эстония-стерео» в монофоническом режиме в блоке КСДВ контактами переключателя B11 параллельно соединяются входы обоих каналов тракта НЧ, т. е. до регуляторов стереобаланса и громкости (см. рис. 4.2). В радиоле же «Симфония-2» (и «Симфония-003») в этом случае замыкаются входы УНЧ, т. е. после регуляторов стереобаланса и громкости. Поэтому в радиоле «Эстония-стерео» при работе в монофоническом режиме входное сопротивление тракта НЧ несколько ниже, чем в радиоле «Симфония-2». Но благодаря этому в радиоле «Эстония-стерео» исключено три проводника, соединяющих в радиоле «Симфония-2» блок КСДВ с трактом НЧ, а следовательно, и уменьшена
возможность наводок на проводники, подключенные ко входу тракта НЧ.

В радиоле «Эстония-стерео» осуществляется коммутация сигнала, поступающего с выхода дробного детектора на вход блока стереодекодера. Для чего контакт 1 блока стереодекодера соединен с контактом 20 переключателя B11 блока КСДВ (см. рис. 4.2). Сигнал с выхода дробного детектора поступает на вход блока стереодекодера только при включенном переключателе В11, т. е. при включенном в радиоле стереофоническом режиме. Это исключило шунтирование выхода дробного детектора тракта ПЧ входом блока стереодекодера при работе радиолы в диапазоне УКВ в монофоническом режиме, так как в радиоле «Эстония-стерео» к выходу дробного детектора в этом случае подключен тракт НЧ с параллельно соединенными каналами. Поэтому при работе радиолы в диапазоне УКВ в режиме приема монопередач для того, чтобы по индикатору стерео убедиться, принимает ли радиола моно- или стереопрограмму, необходимо включать переключатель B11 блока КСДВ.

В блоке КСДВ радиолы «Эстония-стерео» исключены резисторные делители цели записи на магнитофон и включены в этой цепи только последовательно резисторы R12, R17 (см. рис. 4.3) по 240 кОм. Это дало возможность несколько увеличить сигналы, подаваемые для записи на магнитофон, но и создало возможность шунтирования соответствующих цепей в радиоле (выходов детекторов АМ или ЧМ сигналов, выходов блока стереодекодера или ЭПУ) в случае применения для записи магнитофона с небольшим сопротивлением входа записи от радиовещательного приемника. Сигнал для записи на магнитофон подается на контакты 1, 4 гнезда Ш2 Запись, см. рис. 4.2. Для этого гнездо соединено проводниками с контактами б и 3 блока КСДВ. Воспроизведение же записи с магнитофона осуществляется при подаче сигнала с магнитофона (с его линейного выхода) на контакты 3, 5 гнезда Ш11 (Воспроизв. и звукосниматель), соединенного экранированными проводниками с контактами 18 и 19 блока КСДВ  (см. рис. 4.2). С гнезда Ш11 сигнал после коммутации блока КСДВ (переключатели B10 и B11) подается на вход тракта НЧ. В это же гнездо подключается и соединительный кабель от электропроигрывателя радиолы. Использование одного и того же гнезда для воспроизведения с подключаемого магнитофона и электропроигрывателя радиолы исключает их одновременное подключение, а следовательно, и шунтирование входов тракта НЧ радиолы одновременно выходами магнитофона и электропроигрывателя.

Для улучшения работы стереоиндикатора (более четкого срабатывания) в блоке стереодекодера радиолы «Эстония-стерео», в отличие от блока стереодекодера радиолы «Симфония-2» (см. рис. 2.14), произведены следующие изменения: емкость конденсатора С9 увеличена до 390 пФ; резисторы R22, R23 установлены типа ВС-0,125 (величина сопротивления осталась без изменения); транзисторы Т3, Т4 установлены типа КТ315Б и изменена полярность включения диода Д5.

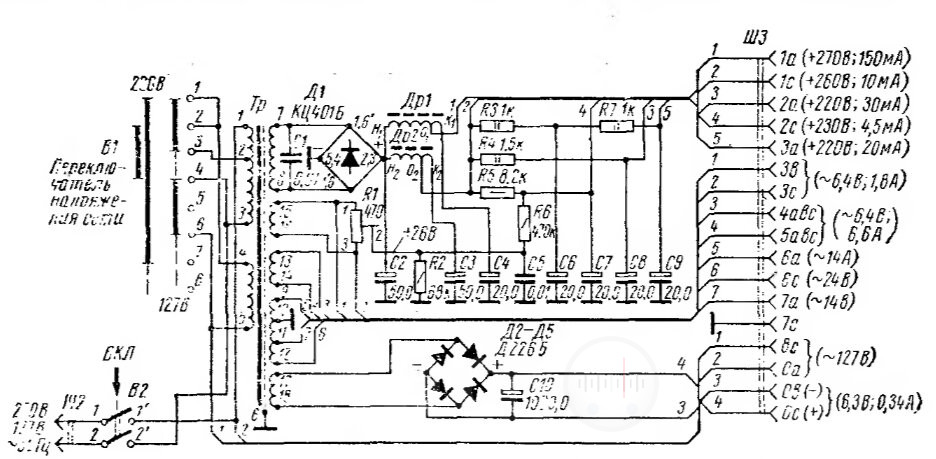

Блок питания в радиоле «Эстония-стерео» выдает напряжения только для питания схемы радиоприемника, так как ЭПУ радиолы получает питание от трансформатора, установленного в электропроигрывателе. Отличия от базовой модели в схеме блока питания, принципиальная схема которого приведена на рис. 4.4, в основном обусловлены введением дополнительного низковольтного выпрямителя (Д2-Д5) для питания накала лампы первых каскадов блока УНЧ (аналогично схеме блока питания радиолы «Симфония-003»). Выпрямитель собран по мостовой схеме на диодах типа Д226Б с фильтрующим конденсатором C10 большой емкости К50-3-12В-10000 мкФ. Переменное напряжение на этот выпрямитель подается с дополнительной обмотки. 17-18 силового трансформатора Тр. Питание накала первой лампы (Л1) в блоке УНЧ постоянным напряжением (6,3 B), снимаемым с контактов 0b, Ос розетки Ш3 блока питания, позволило дополнительно уменьшить уровень фона на выходе радиолы «Эстония-стерео».

В блоке питания за счет увеличения числа витков в обмотке 9-11 силового трансформатора увеличено переменное напряжение на контактах 6а и 7а розетки ШЗ (до 14 В). Это увеличило скорость движения стрелки-указателя при моторной настройке на станцию в радиоле. Кроме этого, в блоке питания установлен выключатель В2 типа ВК2, выключающий напряжение питания радиолы (клавиша ВКЛ). Переменный резистор R1 применен типа СП-0,4.

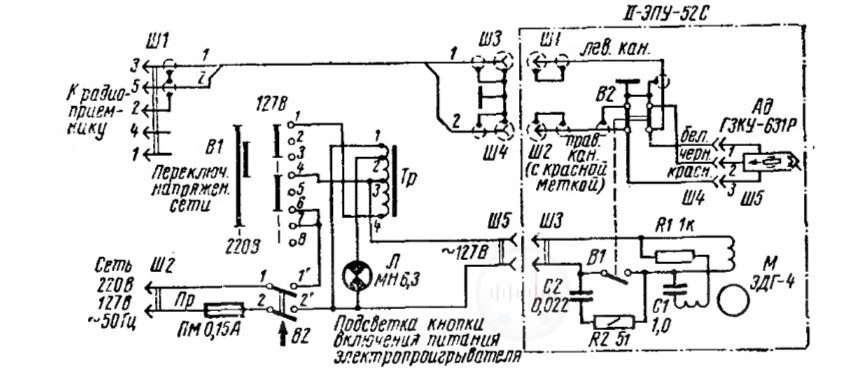

Как отмечалось, ЭПУ в радиоле «Эстония-стерео» расположено в отдельном ящике (электропроигрывателе). Для получения переменного напряжения 127 В необходимого для работы двигателя ЭПУ, в электропроигрывателе применен автотрансформатор Тр (рис. 4.5), так как электропроигрыватель радиолы питается непосредственно от сети.

По этой же причине в электропроигрывателе имеется и свой выключатель напряжения питания (В2) и переключатель сетевого напряжения (B1). автотрансформатора также снимается напряжение 6,3 В для питания индикатор (Л) включения питания в электропроигрывателе. Индикатором служит лампочка накаливания типа МН6,3-0,22.

В радиоле «Эстония-стерео» применено электропроигрывающее устройств типа 2-ЭПУ-52С, отличия которого от 2-ЭПУ-32С отмечались при описании радиолы «Симфония-003». В радиолах «Эстония-стерео» первых выпусков устанавливалось электропроигрывающее устройство типа  2-ЭПУ-32С с дополнительно вмонтированной искрогасящей цепочкой.

Электропроигрывающее устройство в ящике электропроигрывателя подключено к гнездам ШЗ, Ш4 и Ш5, что позволяет при налаживании и ремонте вынуть ЭПУ из ящика. К гнездам Ш3, Ш4 подключен экранированный кабель, с помощью которого при воспроизведении грамзаписи сигнал подается с электропроигрывателя в гнездо звукоснимателя радиоприемника.

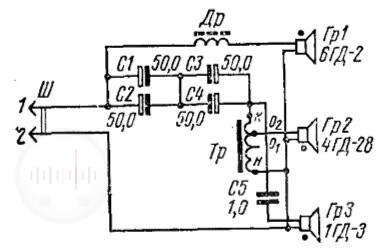

B звуковых колонках акустической системы радиолы «Эстония-стерео», в отличие от радиолы «Симфония-2», в качестве среднечастотного громкоговорителя применен динамический диффузорный круглый громкоговоритель (динамическая головка прямого излучения) типа 4ГД-28 частотой основного (механического) резонанса, равной 90 Гц. Основные электроакустические параметры громкоговорителя приведены в приложении 3. Для подачи на этот громкоговоритель (Гр2, рис. 4.6) необходимого напряжения звуковых частот ( он подключен к отводу автотрансформатора Тр, так как номинальное электрическое сопротивление громкоговорителя типа 4ГД-28 составляет 4,5
(на частоте 1000 Гц). В звуковой колонке радиолы «Эстония-стерео» применены конденсаторы следующих типов: C1-C4-K50-3-350-50 мкФ, С5-МБГО-2-300-1 мкФ.

Особенности конструкции и монтажа радиолы «Эстония-стерео»:

Из функциональных блоков радиолы, в монтаже которых произведены наиболее значительные изменения, необходимо отметить блок КСДВ и блок питания радиолы.

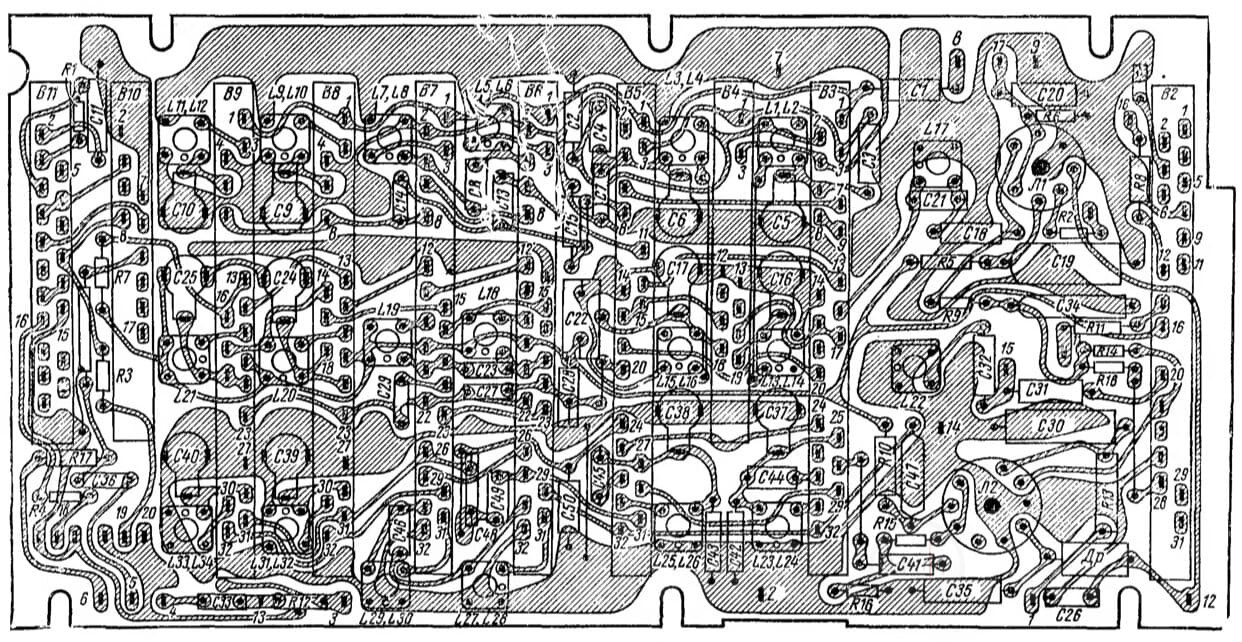

В блоке КСДВ радиолы «Эстония-стерео» (рис. 4.7) по сравнению с соответствующим блоком базовой модели изменен порядок расположения элементов на плате блока и его печатный монтаж, изменена нумерация контактов для подключения блока к остальной схеме радиолы, а в некоторых переключателях блока использованы другие контакты для коммутации. Кроме этого, на плате блока КСДВ установлены две экранирующие перегородки, устраняющие влияние друг на друга элементов контуров гетеродина, УВЧ и входных цепей диапазонов ДВ, СВ и КВ. Моточные данные катушек блока КСДВ радиолы «Эстония-стерео» приведены в приложении 5. В блоке КСДВ также отсутствуют гнезда, которые в радиоле «Симфония-2» служат для подключения кабелей ЭПУ.

В шасси радиоприемника отсутствует выключатель сети (он установлен в блоке питания радиолы). Регуляторы тембров закреплены на передней панели шасси на уровне регулятора громкости ручки одеты непосредственно на оси регуляторов. Индикатор Стерео расположен рядом с индикаторами Музыка и Речь. Гнезда для подключения электропроигрывателя и магнитофона применены типа СГ5 и расположены на задней рейке шасси радиоприемника.

Клавиши узла коммутации системы АПЧ радиоприемника действуют независимо друг от друга и имеют металлические толкатели (аналогично клавишам переключателя блока КСДВ), которые при нажатии замыкают соответствующие контакты выключателей системы АПЧ.

Все клавиши, выведенные на лицевую сторону шасси радиоприемника, изготовлены из светлой ударопрочной пластмассы и имеют цилиндрическую форму. С торца каждой клавиши вставлен декоративный вкладыш с указанием назначения данной клавиши. Ручки регуляторов тембров, громкости и ручка настройки выполнены из темной ударопрочной пластмассы и имеют декоративный колпачок с хромированным покрытием. Ручка поворота магнитной антенны МА и ручка регулятора Полоса также выполнены из темной пластмассы и относительно своих осей работают как рычаг, что облегчает визуальный контроль их положения.

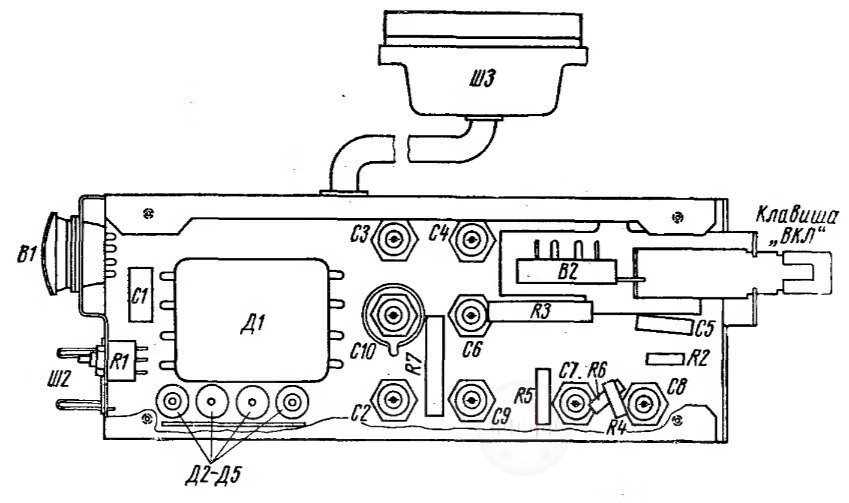

Элементы блока питания радиолы «Эстония-стерео» (рис. 4.8) так же, как и у радиолы «Симфония-2», смонтированы на стальном основании. Но конструкция основания и порядок расположения элементов принципиальной схемы значительно изменены (аналогично блоку питания радиолы «Симфония-003»). Диоды Д2-Д5 низковольтного выпрямителя блока питания смонтированы на общей гетинаксовой пластине. Электролитический конденсатор С10 для изоляции его корпуса от основания блока установлен на изоляционной прокладке. Из блока питания исключено гнездо, используемое в радиоле «Симфония-2» для подачи переменного напряжения 127 В в ЭПУ радиолы. Клавиша ВКЛ выключателя напряжения сети, установленного в блоке питания, по выполнению аналогична остальным клавишам радиолы. Шасси радиоприемника и блок питания установлены в общем ящике, изготовленном из клееной фанеры (боковые стенки) и столярной плиты (крышка и днище). Для увеличения прочности ящика деревянные детали дополнительно соединены между собой с помощью металлических угольников. В днище ящика имеется вырез, обеспечивающий доступ к печатному монтажу блоков радиоприемника. Вырез закрыт крышкой из листового алюминия, которая одновременно является и экраном. Снаружи на днище ящика закреплен диполь УКВ. С лицевой стороны в вырезе ящика (см. рис. 4.1), в котором размещается шкала радиоприемника, установлены декоративные хромированные рейки. Клавиши радиоприемника проходят через отверстия в передней панели ящика, в которых запрессованы декоративные втулки из темной пластмассы. Ящик радиоприемника установлен на резиновых ножках. Ящик электропроигрывателя радиолы «Эстония-стерео» изготовлен из клееной фанеры (днище — из столярной плиты)

Трансформатор электропроигрывателя, его переключатель напряжения сети предохранитель смонтированы на металлической пластине, закрепленной на днище ящика. Через вырез в днище ящика электропроигрывателя имеется доступ к переключателю напряжения сети предохранителю, установленному в специальном подвижном держателе.

Кнопка включения питания электропроигрывателя установлена в ящике на верхнёй панели. Кнопка выполнена из красной пластмассы и подсвечивается индикаторной лампочкой при включении выключателя В2, с которым кнопка соединяется с помощью толкателя. Выключатель и переключатель напряжения сети в электропроигрывателе установлены таких же типов, что и в блоке питания радиоприемника. Сердечник трансформатора — УШ 12х16, пластины которого изготовлены из стали Э41 с толщиной листа 0,5 мм.

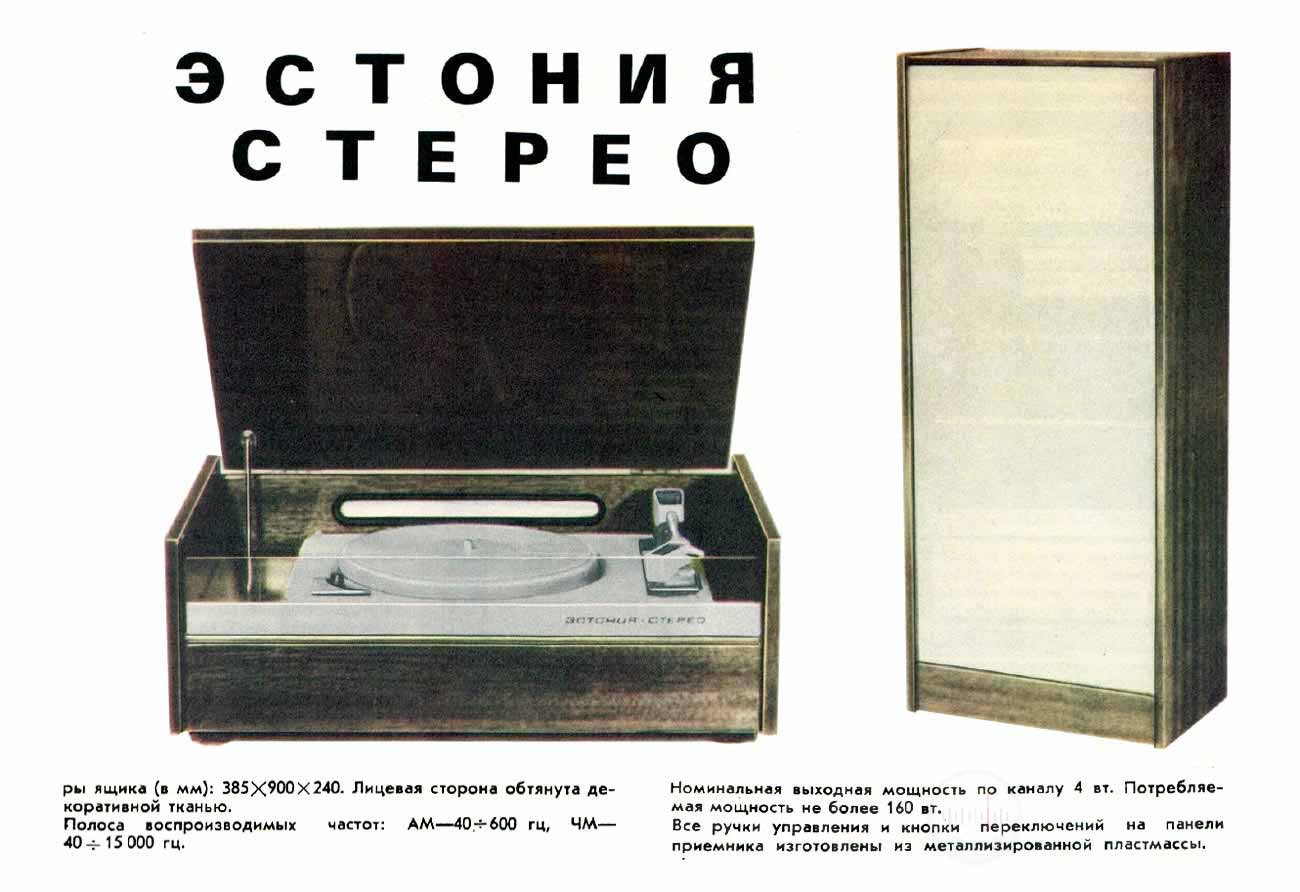

Крышка электропроигрывателя изготовлена из клееной фанеры, закреплена на шарнирах и в поднятом положении фиксируется специальным устройством. С лицевой стороны ящика электропроигрывателя закреплены декоративная пластина из прозрачной пластмассы и декоративная хромированная рейка (см. рис. 4.1).

Конструкция ящика звуковых колонок акустической системы радиолы «Эстония-стерео» не отличается от конструкции звуковых колонок радиолы «Синфония-2». Сердечник трансформатора — УШ 16х24, пластины которого выполнены из стали Э41 с толщиной листа 0,5 мм. Звуковые колонки установлены на деревянных подставка (высотой около 15 мм).
