Телеграфный ключ КПА 4 типа Б 3029

🔌Технические характеристики телеграфного ключа КПА 4:

• Скорость передачи телеграфных знаков от манипулятора и при воспроизведении записанной информации соответственно: 25...250 и 25...2500 знаков в минуту.
• Норма средней наработки на отказ — не менее 5000 ч (установленная безотказная наработка — 400 ч)
• Полный средний срок службы ключа — не менее 10 лет (установленный срок службы - 3 года)
• Время установления рабочего режима ключа — 5 мин.
• Время непрерывной работы — не более 48 ч.
• Время перерыва для повторного включения — не менее 1 ч.
• Мощность, потребляемая ключом от источника постоянного тока — не более 0,5 Вт
• Габариты:

Электронного блока: 170х75х245 мм

Манипулятора: 100х45х105 мм

• Масса ключа: не более 3 кг
• Цена — 110 руб.

📖История и описание телеграфного ключа КПА 4:

Телеграфный ключ «КПА-4» производился с 1990-го года.

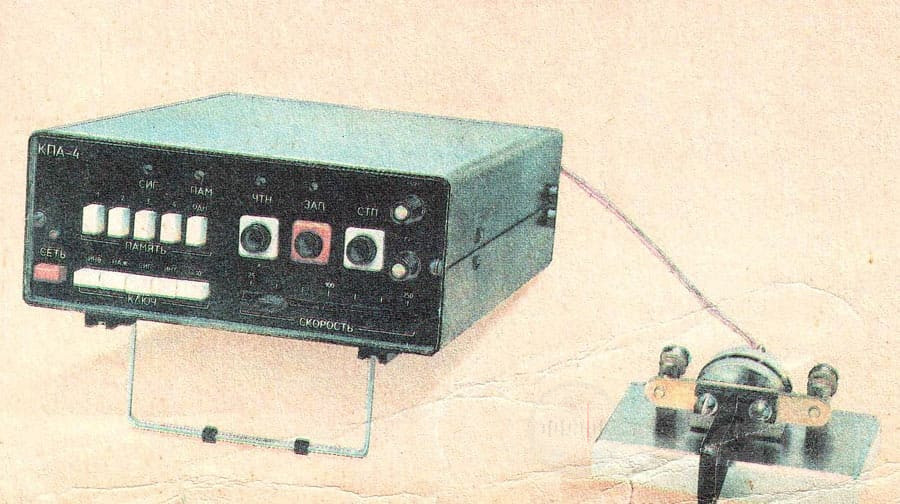

Телеграфный ключ КПА-4 типа Б 3029 предназначен для формирования элементов кода Морзе («точка», «тире», «пауза») и их накопления в памяти для последующего многократного воспроизведения. Ключ можно использовать в работе на радиолюбительских станциях, во время тренировок и соревнований радиоспортсменов. Помимо запоминания знаков и их элементов, ключ запоминает четыре коротких сообщения, состоящие из знаков кода Морзе, содержащих до 20 слов по системе «Парис». Соотношение длительности «тире» и «точки» — 1:3, длительность «паузы» равна длительности «точки».

КПА-4 обеспечивает однократное или непрерывное воспроизведение записанных в память знаков, допускает возможность исключения свободного объема памяти, прерывание режимов записи и чтения информации, а также экстренное прерывание воспроизводимой из памяти информации. В нем предусмотрена индикация включения питания, передача знаков, режимы записи, чтения и заполнения памяти. Имеется возможность переключения сигналов управления каналами «точек» и «тире» от манипулятора.

Ключ имеет следующие выходы: электронной манипуляции (нажатию соответствует напряжение 2...5 В, паузе 0...0,4 В); изолированный контактный (сопротивление изоляции не менее 20 МОм при напряжении до 100 В), позволяющий коммутировать токи до 150 мА при максимальном напряжении на разомкнутых контактах до 30 В; тональный, обеспечивающий на нагрузке 1 кОм напряжение не менее 0,5 В частотой 1 кГц; рабочий, с помощью которого производится электронное включение передатчика, причем включению соответствует напряжение 2...5 В, а паузе (0...0,4 B).

Подготовка к работе и порядок работы с телеграфным ключом КПА 4:

Перед включением ключа в сеть необходимо подключить манипулятор через разъем X3, отрегулировать натяжение пружины и контактные зазоры по индивидуальному требованию, исключая выпадение шариков, заземлить корпус ключа.

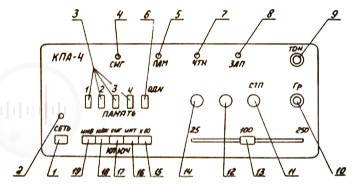

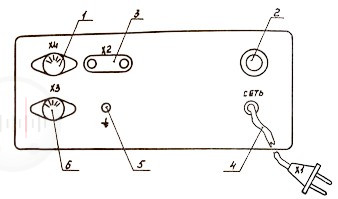

Вставить сетевую вилку (поз. 4, рис. 2) в сеть 220 V Нажать кнопку СЕТЬ. При этом должен загореться индикатор СЕТЬ. Работоспособность ключа проверяют нажатием кнопки СИГ, при этом индикатор СИГ должен мигать, что говорит о исправности ключа. Далее необходимо проверить исправность памяти. Для этого кнопку СИГ отпускают повторным нажатием, нажать одну из кнопок 1-4 блока памяти, нажать кнопки ОДН, СТП для установки счетчика в исходное состояние, нажать кнопку ЗАП, при этом должен загореться индикатор ЗАП и вручную с манипулятора записать в память текст или последовательность точек, тире. Выход из режима «ЗАПИСЬ» автоматический. При записи должен мигать индикатор СИГ, а при заполнении объема памяти на 75% загорится индикатор ПАМ. Для воспроизведения записанного текста надо нажать кнопку СТП и затем кнопку ЧТН, после этого начинает мигать индикатор СИГ, что говорит о воспроизведении записанного текста. Звуковой контроль записи и воспроизведения можно вести на головной телефон, подключенный к разъему X2. Перед повторной записью нажмите кнопку СТП.

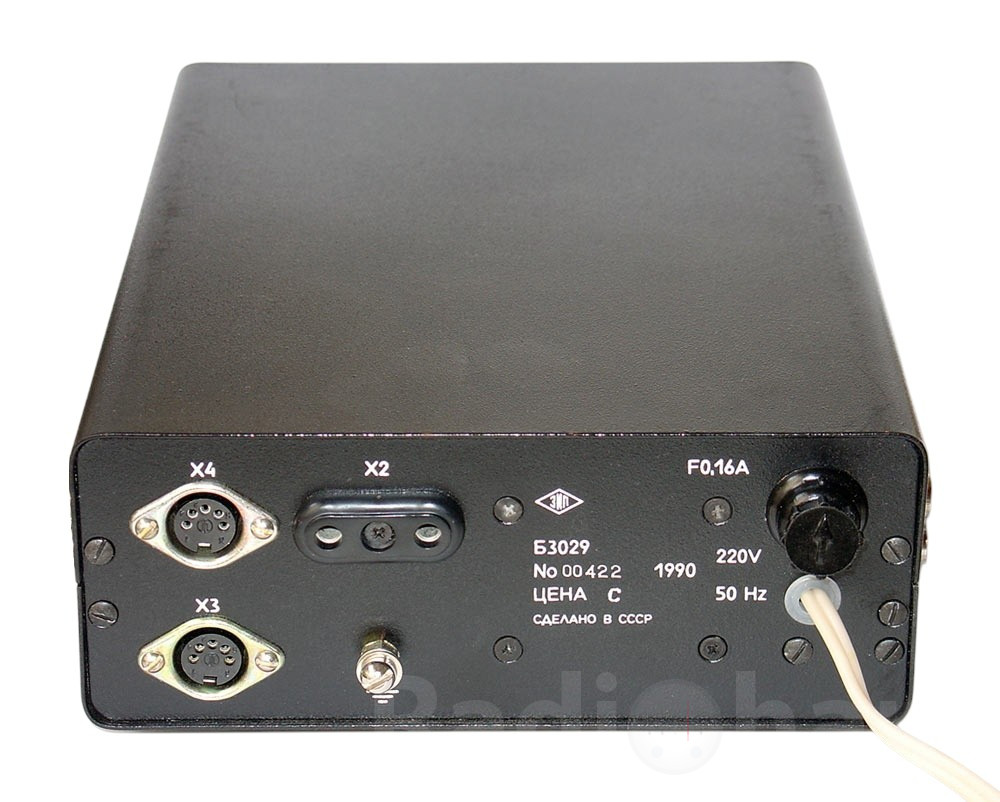

Для тренировки в передаче радиограмм необходимо подключить головной телефон к разъему X2 на задней панели прибора и манипулятором передавать тренировочный текст.

При работе в составе радиостанции необходимо через разъем X4 подключить выход ТТЛ сигнала или контактный выход в манипулируемую цепь передатчика в зависимости от параметров его входной цепи. Подключение проводить в соответствии с рис. 3.

Если ключ необходимо подключить к автономному источнику питания 12V, то предварительно необходимо распаять соединитель ОНЦ-ВГ-4 5/16-В, в соответствии с рис.3

Кнопку ИНВ рекомендуется не нажимать при работе.  В этом случае при работе на манипуляторе правой рукой при нажатии манипулятора «на себя» формируется сигнал тире, а сигнал точек-при нажатии манипулятора «от себя». Если же радиооператор обучен работе на ключе с обратным формированием сигналов тире и точек, то в этом случае надо нажать кнопку ИНВ.

Ключ обеспечивает как однократное, так и многократное воспроизведение заранее записанного текста в какой-либо блок-памяти. Для однократного воспроизведения перед нажатием кнопки ЧТН необходимо нажать кнопку ОДН. Для многократного воспроизведения кнопка ОДН должна быть отпущена. При этом для исключения свободного объема памяти рекомендуется нажать кнопку ИНТ.

Нажатие кнопки «X10», увеличивающее скорость передачи в 10 раз, представляет возможность обмена с применением ЭВМ и дисплеев.
