Радиола Донец

🔌Технические характеристики радиолы Донец:

• Диапазон принимаемых частот:

Длинные и средние волны стандартные.

Короткие волны 2: 3,92...7,5 Мгц (32,6-40 м)

Короткие волны 1: 8.5...12,1 Мгц (35.4-24,8 м)

Ультракороткие волны 64,5...73 Мгц (4,65-4,11 м)

• Промежуточная частота:

для УКВ диапазона 8,4 Мгц

для остальных диапазонов 465 кгц

• Чувствительность при выходной мощности 50 мвт:

в УКВ диапазоне 20 мкв

в остальных диапазонах 200 мкв

• Чувствительность с гнёзд звукоснимателя 0,25 в.
• Ослабление чувствительности при расстройке на +-10 кгц:

в диапазоне длинных, средних и коротких волн не менее 30 дб

при расстройке на +-250 кгц в диапазоне УКВ не менее 20 дб

• Ослабление сигналов по зеркальному каналу:

не менее 36 дб на длинных волнах

не менее 26 дб на средних волнах

не менее 14 дб на коротких волнах

не менее 20 дб на УКВ

• Полоса воспроизводимых звуковых частот радиолы:

по АМ тракту 100...4 000 гц

по УКВ ЧМ тракту 100...7 000 гц.

• Потребляемая от сети мощность при работе приемника 50 вт, при воспроизведении грамзаписи 65 вт.
• Габариты радиолы: 520х340х368 мм
• Вес радиолы: 18 кг.

📖История и описание радиолы Донец:

Радиоприёмник и радиола под названием «Донец» начали производиться на заводах в Бердске и Харькове в 1954 и 1955 годах. Приёмник «Донец» был разработан в Бердском радиозаводе с 1954 года. С 1955 года для расширения ассортимента и мест его производства выпуск также стартовал на Харьковском заводе Коммунар. Бердская модель имела множество недостатков, и для их устранения был приглашён специалист В.В. Остапенко, который внес необходимые коррективы и обеспечил серийное производство приёмника. В 1955 году была также создана радиола «Донец», которая, кроме универсального ЭПУ и изменений в корпусе и схеме подключения, в остальном не отличалась от радиоприёмника.

Радиола представляет собой семиламповый приемник и электропроигрыватель, заключенные в общий деревянный футляр.

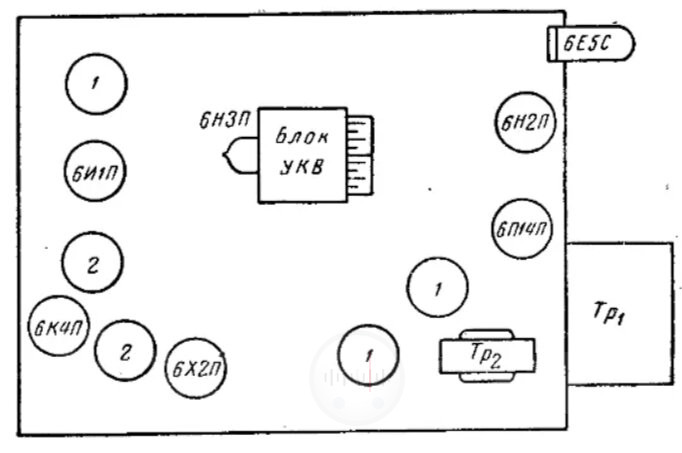

Приемник имеет следующие каскады:
1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе бИ1П.
3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
4. Комбинированный АМ-ЧМ детектор на лампе 6X2П.
5. Двухкаскадный предварительный УНЧ на лампе 6H2П.
6. Оконечный усилитель на лампе 6П14П.
7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260. Проигрывающее устройство типа ЭПУ-111 рассчитано на воспроизведение записи как с обычных, так
с долгоиграющих грампластинок. Акустическая система радиолы состоит двух громкоговорителей.

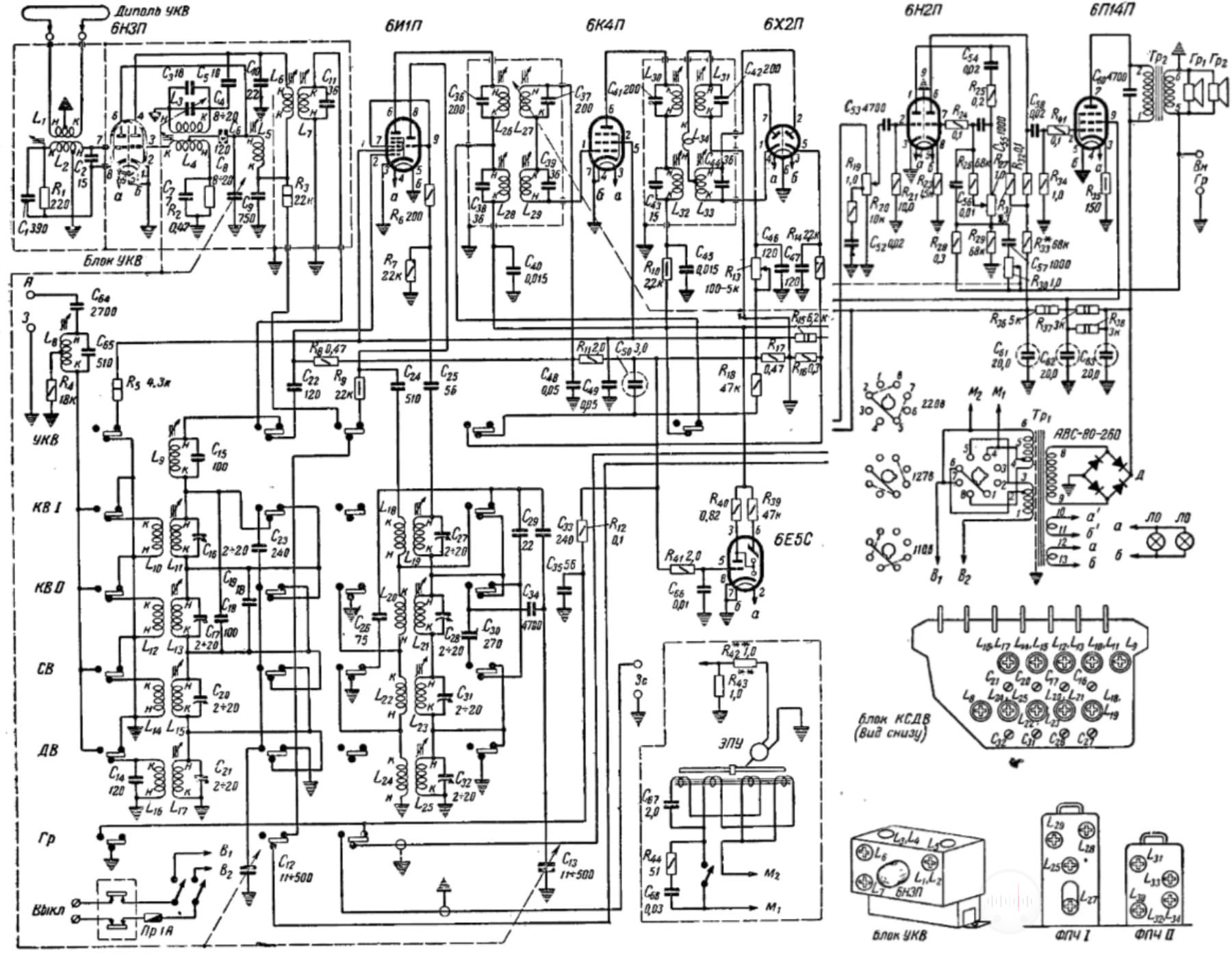

Схема радиолы Донец:

Особенности схемы: 1. УКВ ЧМ тракт собран по типовой схеме. 2. В УПЧ (при промежуточной частоте 465 кгц) имеется возможность регулировать полосу пропускания за счет изменения связи между контурами первого ФПЧ. Ручка регулировки полосы объединена с регулятором тембра верхних звуковых частот. 3. Регулирование тембра раздельное. области верхних звуковых частот для этого служит переменное сопротивление R30, в области нижних звуковых частот — сопротивление R27, находящееся анодной цепи второго каскада предварительного УНЧ.4. С выходного трансформатора в цепь сетки правого по схеме триода лампы 6Н2П подается напряжение отрицательной обратной связи. Кроме того, отрицательная обратная связь по току осуществлена в том же каскаде за счет изъятия шунтирующей емкости катодного сопротивления R23. 6. Выпрямитель работает по двухполупериодной мостовой схеме.
