🔌Технические характеристики кассетной магнитолы Азамат 302:
- Диапазоны принимаемых частот (волн):
ДВ, кГц (м) 150...40 (2000...740,7)
СВ, кГц (м) 525...1605 (571,4...186,9)
KB1, МГц (м) 3,95...7,4 (75...41)
КВ2, МГц (м) 9,4...12.1 (31...25)
УКВ, МГц (м) 65.8...73 (4.56...4.11)
- Реальная чувствительность приемника с внутренних антенн, мВ/м, не хуже:
ДВ — 2,2
СВ — 1,2
КВ — 0,5
УКВ — 0.1
- Селективность по соседнему каналу, дБ, не менее, в диапазонах ДВ и СВ (при расстройке на ±4 кГц)
- Селективность по зеркальному каналу, дБ, не менее:
ДВ — 30
СВ — 26
КВ — 14
УКВ — 26
- Действие АРУ в диапазонах ДВ, СВ, КВ, дБ при изменении напряжения сигнала: на входе 26, на выходе не более 10
- Номинальный диапазон воспроизводимых частот:
ДВ, СВ, КВ — 200...3550 Гц
УКВ — 200...7100 Гц
Магнитофонная часть:
- Номинальная скорость движения магнитной ленты, см/с 4,76
- Отклонение скорости движения магнитной ленты от номинального значения, %, не более ±2
- Рабочий диапазон частот на линейном выходе: 63...10 000 Гц
- Напряжение на линейном выходе: 250...500 мВ
- Относительный уровень помех в канале воспроизведения, дБ, не менее 48
- Относительный уровень помех в канале записи — воспроизведения, не менее 45 дБ
- Относительный уровень стирания на частоте 1000 Гц, не менее 60 дБ
- Коэффициент гармоник на линейном выходе, не более 5 %
- Коэффициент детонации, не более 0,35%
Общие параметры:
- Выходная мощность, Вт:
номинальная — 0,5
максимальная (при питании от автономного источника, напряжением 9 В), не менее 0,8
- Диапазон регулировки тембра, дБ, не менее:
на частоте 200 Гц — 6
на частоте 7000 Гц — 10
- Габаритные размеры, мм:
с ручкой переноса 335х270х95
в упаковке 450х350х130
- Масса (с комплектом элементов питания и одной кассетой) - 4,5 кг
📖История и описание кассетной магнитолы Азамат 302:

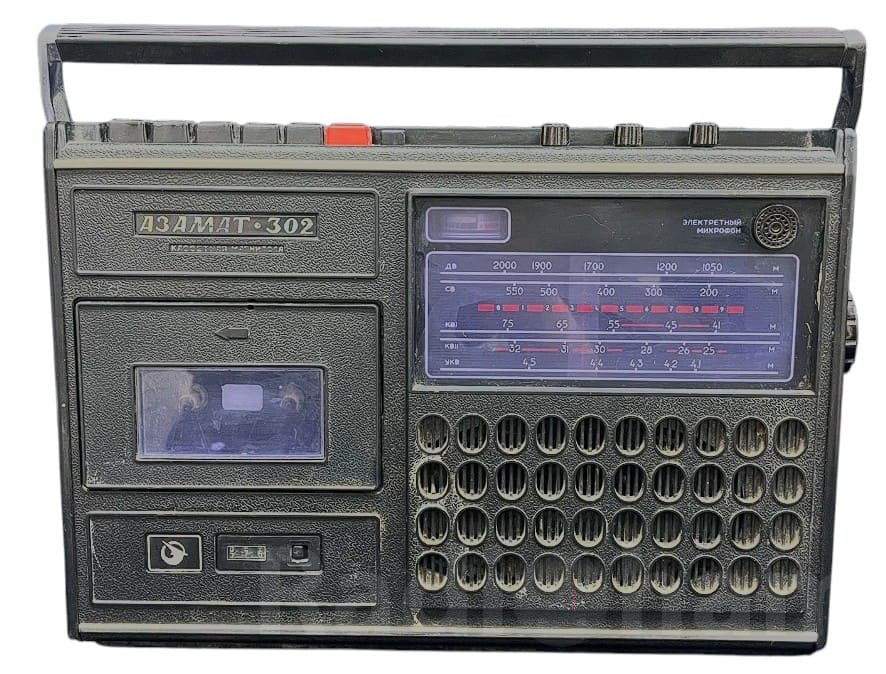

«Азамат-302» — переносная кассетная магнитола третьей группы сложности, с 1985 года выпускалась Чебоксарским приборостроительным заводом. Предназначена для приема передач радиовещательных станций в диапазонах ДВ, СВ, КВ и УКВ, а также для записи и воспроизведения музыкальных и речевых программ с применением магнитной ленты шириной 3,81 мм и толщиной 18 и 12 мкм, размещаемой соответственно в кассетах типа МК-60 и МК-90.

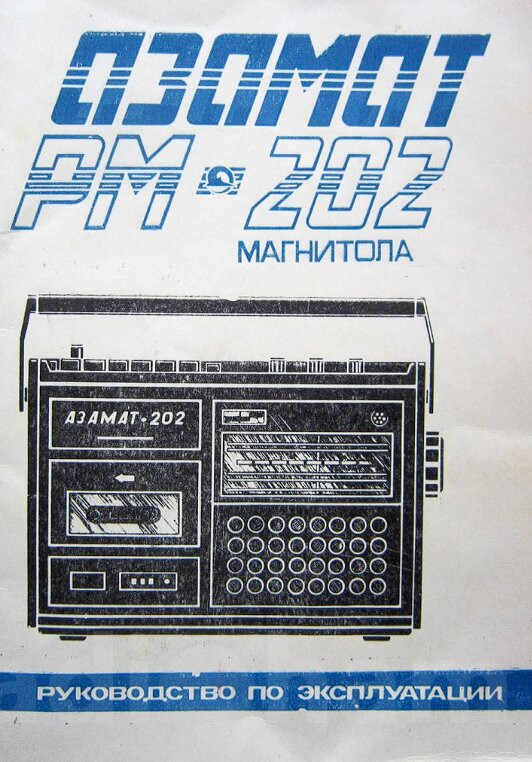

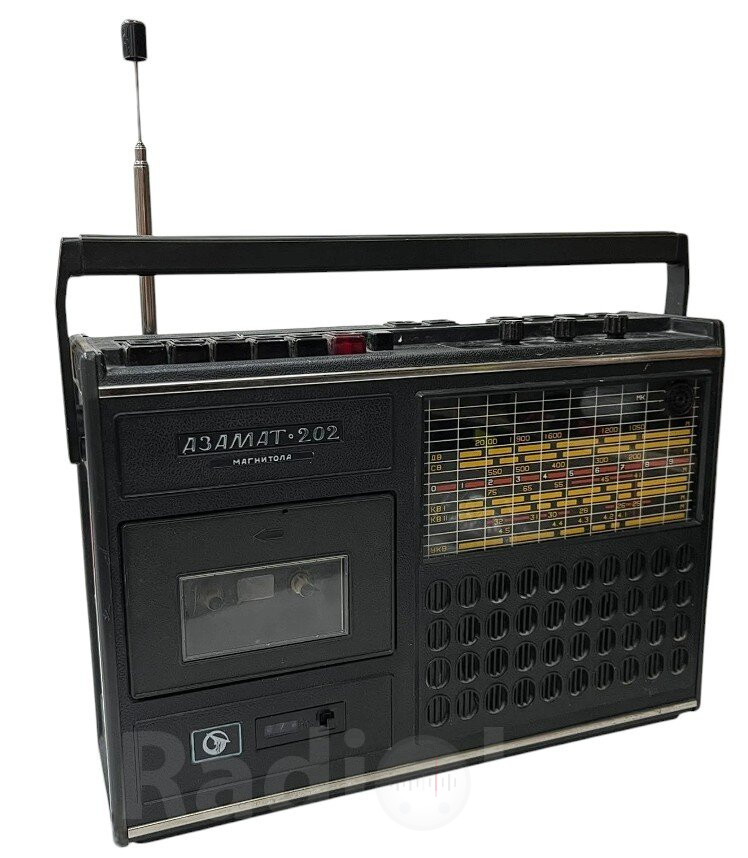

С 1987 года завод наладил выпуск магнитолы «Азамат-202», а с 1989 года «Азамат РМ-202» по конструкции, схеме и техническим параметрам аналогичную базовой.
Магнитола Азамат 302 позволяет:
принимать РВ станции в диапазонах ДВ и СВ на встроенную магнитную антенну, а в диапазонах КВ и УКВ на телескопическую выдвижную антенну;
принимать РВ станции на подключаемую внешнюю антенну;
вести автоматическую подстройку частоты гетеродина в диапазоне УКВ;
записывать от собственного радиоприемника, со встроенного электретного или выносного микрофона, звукоснимателя, ТВ и РВ приемников, радиотрансляционной сети проводного вещания или с другого магнитофона с одновременным прослушиванием записываемой программы;
воспроизводить записанные или принимаемые РВ программы через встроенный громкоговоритель типа 1ГД-37 или подключаемый головной телефон и прекращать акустическое воспроизведение при любом режиме работы;
электрически воспроизводить записанные и принимаемые программы через гнездо линейного выхода с помощью подключаемого внешнего усилителя с акустической системой;
контролировать уровень записи встроенным индикатором;
вести автоматическую регулировку уровня записи (без контроля по индикатору);
автоматически стирать старую запись при записи новой;
ускоренно перематывать ленту в обоих направлениях с фиксацией клавиши перемотки при ее нажатии;
временно останавливать ленту при записи или воспроизведении изменять частоту генератора стирания и подмагничивания при появлении интерференционных помех (свистов) во время записи от собственного радиоприемника в диапазонах ДВ и СВ;
контролировать расход ленты по счетчику с кнопкой сброса;
работать от автономного источника питания (батареи из шести элементов типа А-343 «Салют-1);
контролировать напряжение автономного источника питания;
работать от сети переменного тока напряжением 127 или 220 В частотой 50 Гц через специальный шнур питания с понижающим трансформатором;
работать от внешнего источника питания 9 В.
В магнитоле предусмотрены гнезда и разъемы для подключения внешней антенны, заземления, малогабаритного головного телефона, микрофона, звукоснимателя, радиоприемника, внешнего усилителя (гнездо линейного выхода магнитофона и выход детектора приемника магнитолы), внешнего источника питания (9 В), специального шнура питания от сети переменного тока.
Принципиальная схема кассетной магнитолы Азамат 302:

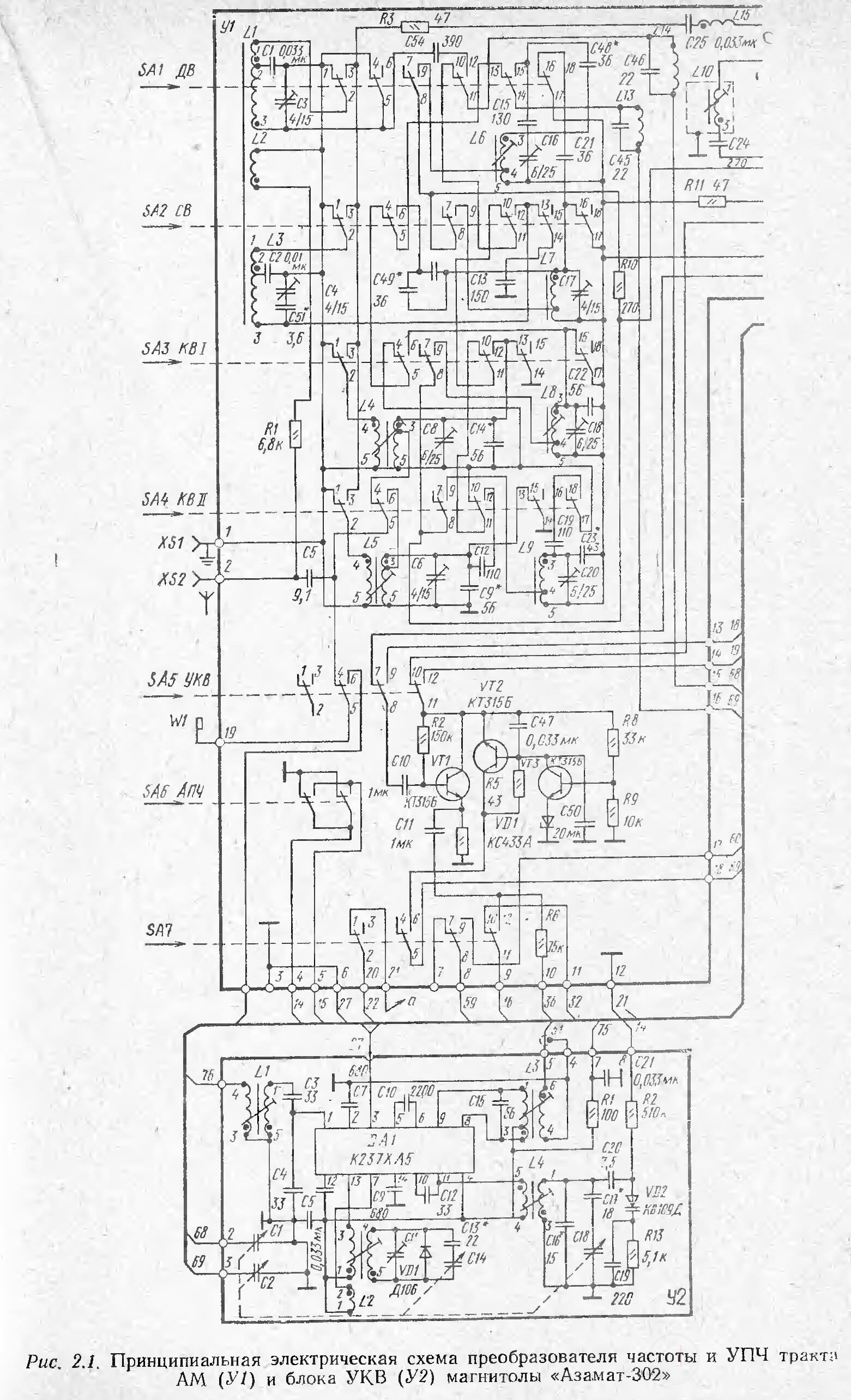

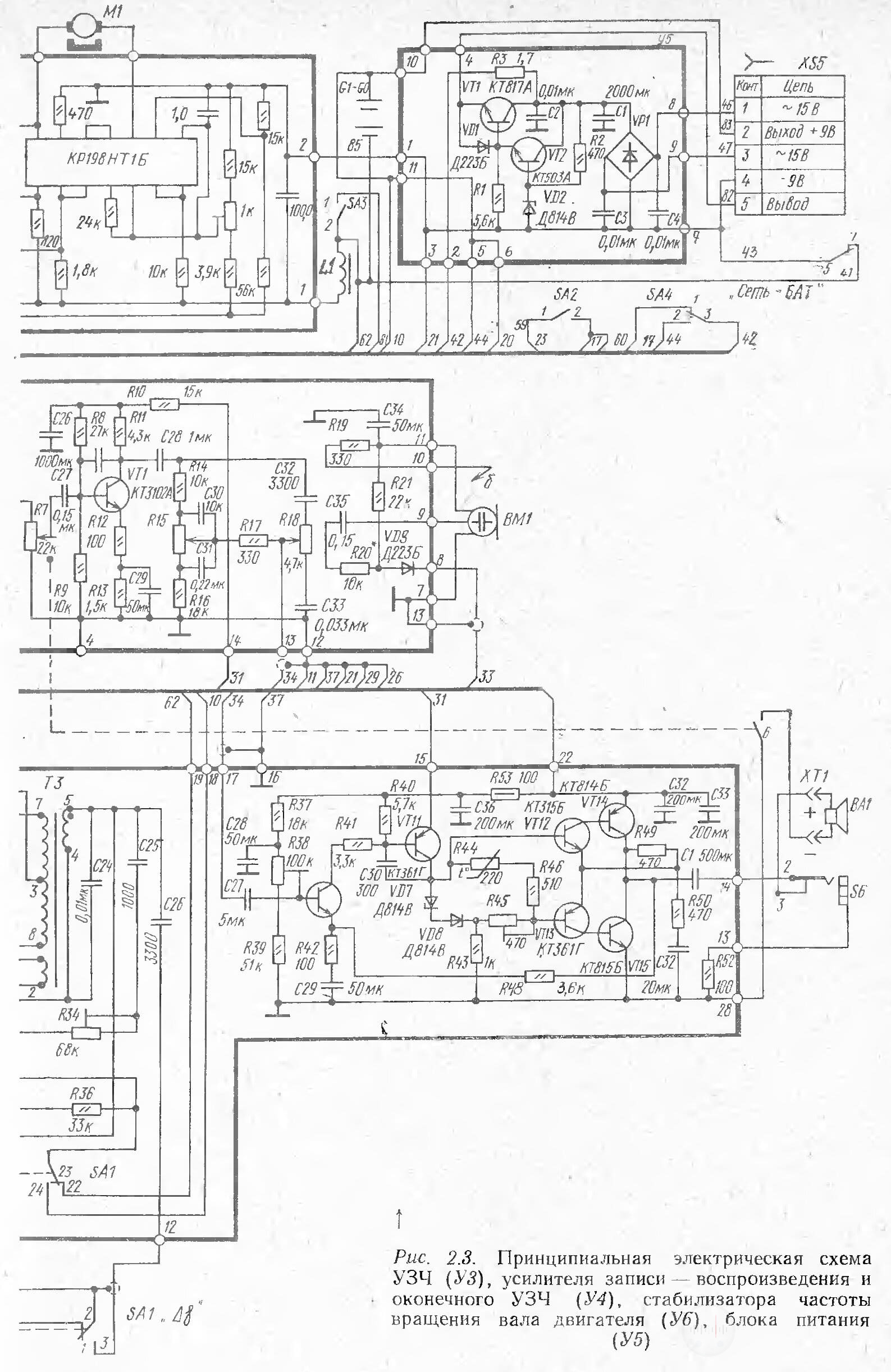

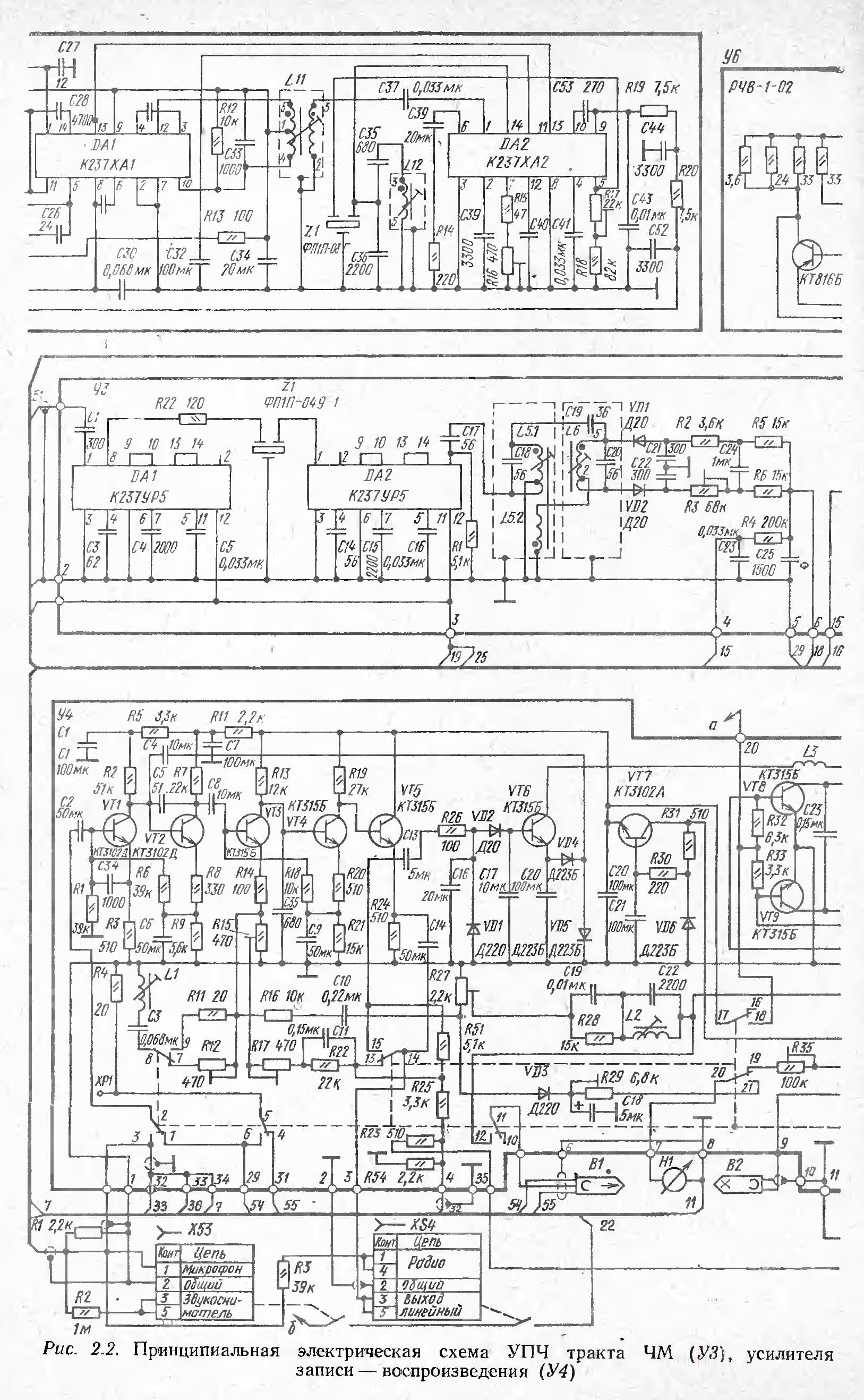

Магнитола «Азамат-302» выполнена по функционально-блочному принципу и состоит из следующих блоков: преобразователь частоты и УПЧ тракта AM (У1); блок УКВ (У2); УПЧ тракта ЧМ и предварительный УЗЧ (УЗ), усилитель записи-воспроизведения и оконечный УЗЧ (У4); блок питания (У5); стабилизатор скорости электродвигателя ДПБ-902 (У6). Тракты преобразования и усиления сигналов с AM и ЧМ выполнены раздельными и построены на гибридных интегральных микросхемах серии К237.
Конструкция и детали кассетной магнитолы Азамат 302:
Конструктивной базой магнитолы служит сборное шасси, на котором крепятся все узлы и блоки: блоки У1—У5, ЛПМ (на котором крепится также блок У6), индикатор контроля уровня записи, верньерно-шкальное устройство, телескопическая и магнитная антенны, электретный микрофон, ручки и кнопки управления, разъемы.
Акустическая система магнитолы состоит нз головки громкоговорителя, которая крепится на передней панели корпуса.

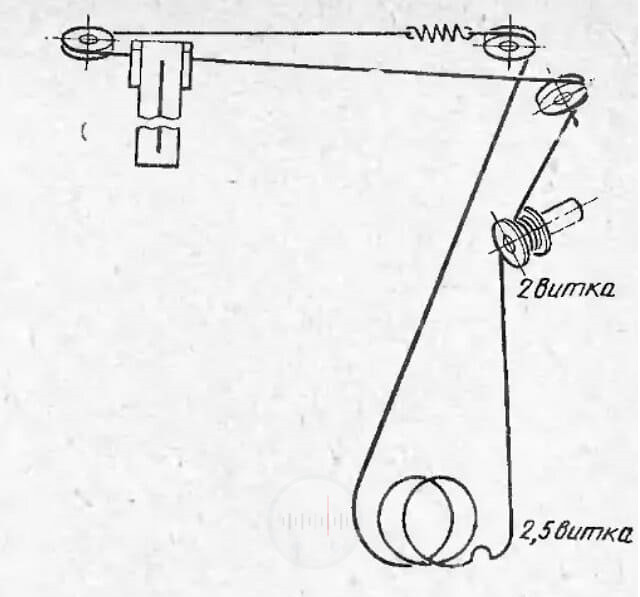

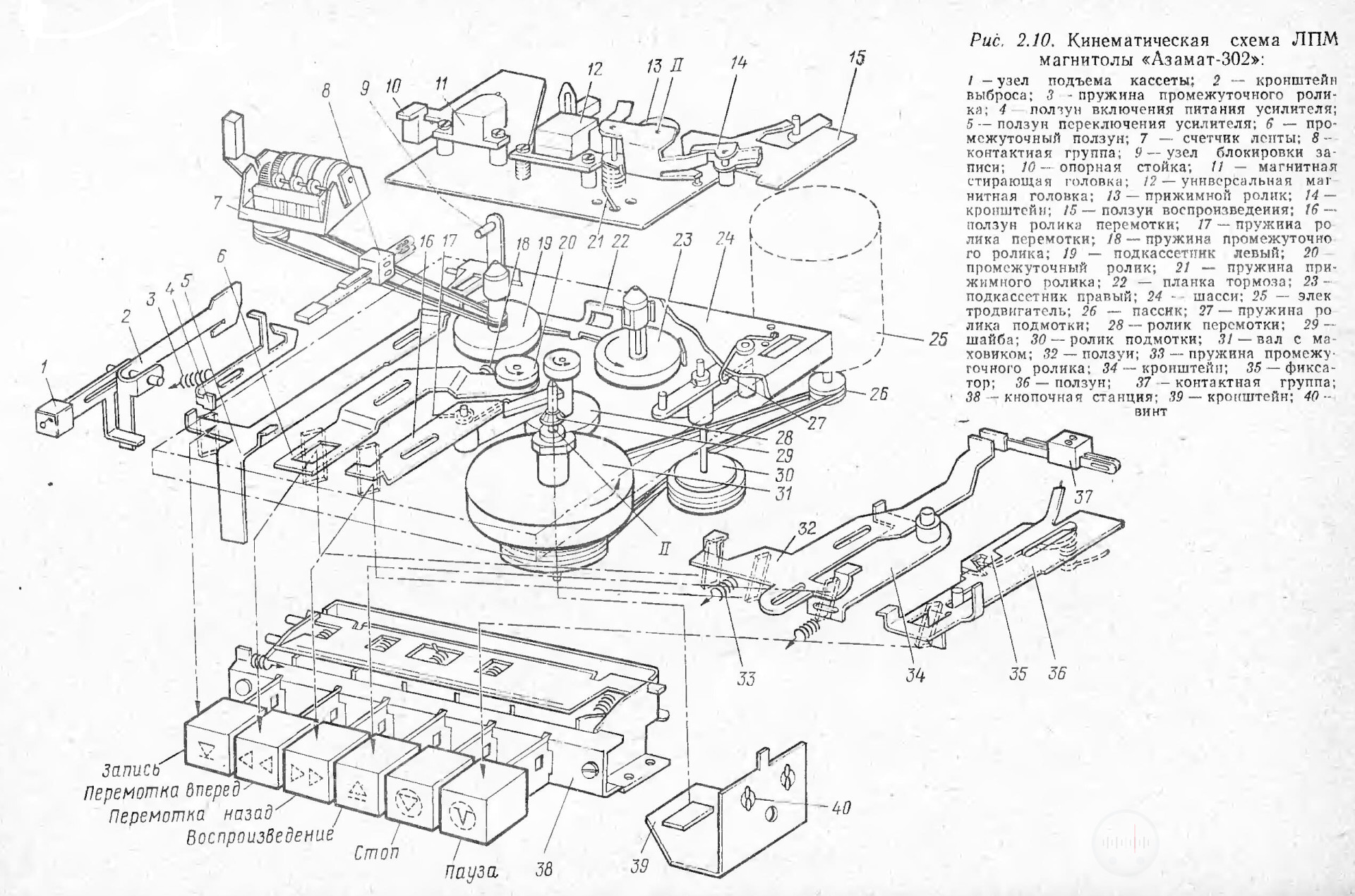

Монтаж блоков выполнен печатным способом. Кинематическая схема верньерно-шкального устройства радиоприемника магнитолы приведена на рис. 2.9. Электромонтажная схема печатной платы блока УКВ магнитолы «Азамат-302» размещаются в специальном отсеке, выполненном в основании шасси. Лентопротяжный механизм магнитолы состоит из следующих основных узлов (рис. 2.10): штампованного шасси, на котором монтируются все узлы кнопочной станции, через которую осуществляются все режимы работы ЛПМ; ведущего вала с маховиком; ползуна с магнитными головками и прижимным роликом; электродвигателя; роликов подмотки и перемотки; подкассетников; планок, толкателей и контактных групп. В ЛПМ предусмотрены: блокировка, исключающая подъем кассеты в рабочих режимах; блокировка, предохраняющая запись от случайного стирания; фиксация кассеты на ЛПМ, обеспечивающая прижим кассеты к опорным стойкам в режимах «Запись» и «Воспроизведение». Лентопротяжный механизм обеспечивает режимы работы: «Воспроизведение», «Запись», «Стоп», «Перемотка вперед», «Перемотка назад», «Пауза».
Порядок разборки и сборки магнитолы Азамат 302:
Для разборки магнитолы необходимо привести переключатели диапазонов, рода работ и кнопки ЛПМ в нерабочее положение. Отключить магнитолу от сети переменного тока. Снять три ручки регуляторов громкости и тембров, сиять ручку настройки радиоприемника. Отвинтить шесть винтов на боковых планках, один винт на ручке переноса и два винта на основании магнитолы. Снять боковые планки и верхнюю панель; снять заднюю крышку, отключив контакты телескопической антенны и гнездо внешней антенны: снять переднюю панель, переместив ее вверх и на себя и отключив при этом вилку включения громкоговорителя. Отвинтить два винта, крепящих плату усилителя записи — воспроизведения (блок У4), и повернуть ее на шарнирах. Отвинтить два винта, крепящих плату тракта AM радиоприемника (блок У1), и повернуть ее на шарнирах. Отвинтить два винта и снять подшкальник, освободив до- ступ к плате УПЧ ЧМ (блок У3). Собирают магнитолу в обратном порядке
