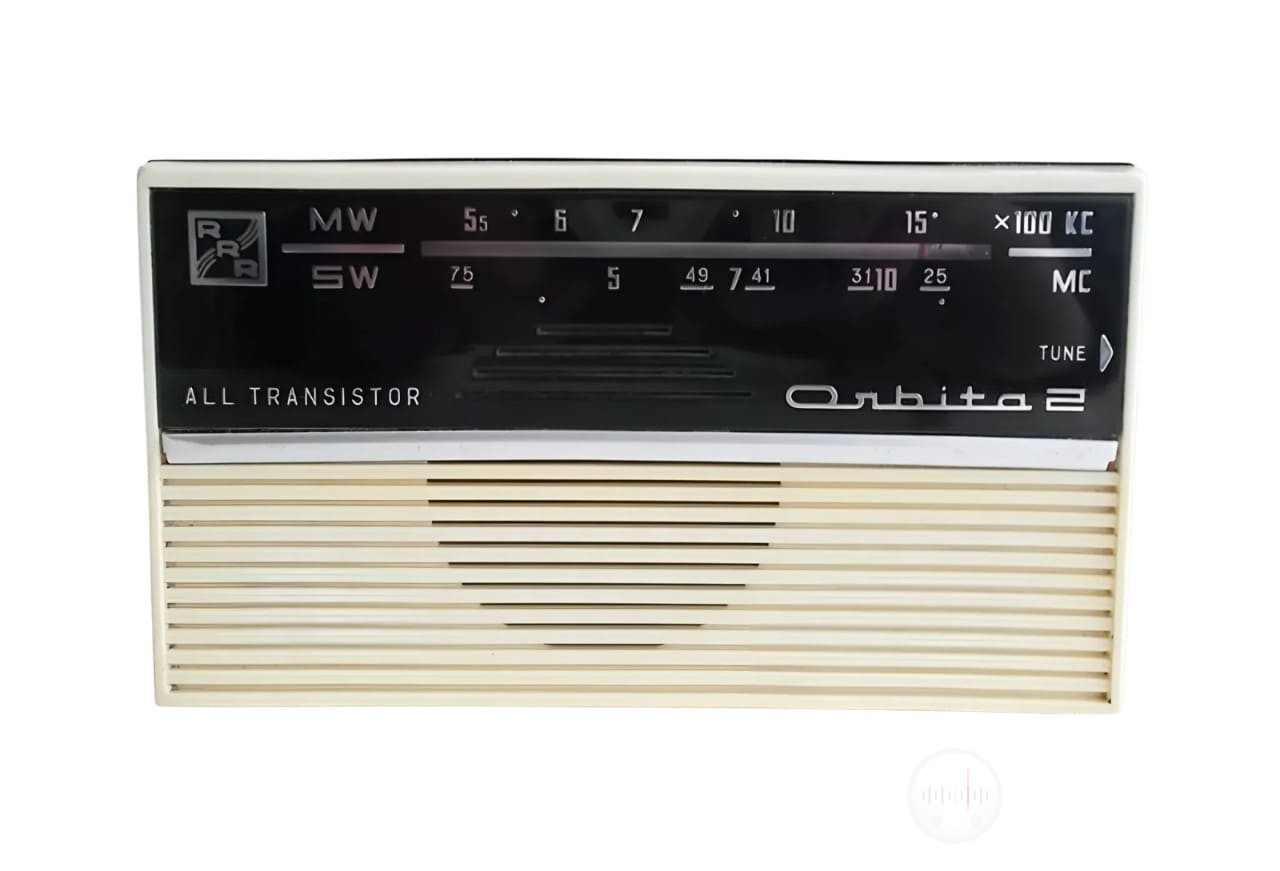

🔌Технические характеристики радиоприёмника Орбита 2:

  • Диапазоны принимаемых волн (частот):

средние волн 571,44-186,9 м (5254-1605 кгц)

короткие волны 254-75 м (12,24-3,9 Мгц)

  • Промежуточная частота 465 кгц
  • Максимальная чувствительность:

на средних волнах 200 мкв/м

на коротких волнах 120 мкв/м

  • Реальная чувствительность:

на средних волнах 0,6 мв/м

на коротких волнах 0,4 мв/м

  • Избирательность по соседнему каналу: на средних волнах не менее 26 дб
  • Ослабление сигнала зеркального канала:

на средних волнах не менее 30 дб

на коротких волнах не менее 16 дб

  • Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника. не более 6 дб
  • Полоса воспроизводимых звуковых частот: 450...3 000 гц
  • Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника 6% — 100 мвт
  • Источник питания: четыре элемента типа 316
  • Напряжение питания 6 в
  • Ток, потребляемый приемником при отсутствии сигнала не более 8 ма
  • Работоспособность приемника обеспечивается при снижении напряжения батареи питания  до 3,0 в
  • Длительность работы приемника при средней громкости от одного комплекта батарей 50—60 час
  • Габаритные размеры радиоприёмника: 142x81x37 мм
  • Масса радиоприёмника: 340 г

📖История и описание радиоприёмника Орбита 2:

Радиоприемник «Орбита-2» представляет собой малогабаритный супергетеродин переносного типа, с 1970 года выпускал Рижский радиозавод имени Попова. Радиоприёмник собран на 7 транзисторах и 2 полупроводниковых диодах. Прием производится на внутреннюю ферритовую
антенну. Имеется гнездо для подключения головного телефона. Питание осуществляется от 4 сухих элементов R6 с общим напряжением 6 в. Благодаря специальной схеме стабилизации, уменьшение напряжения питания до 4 в не сказывается на качестве приема. Корпус приемника
выполнен из цветной пластмассы.

Также в начале 1971 года завод небольшой партией (около 800 шт) выпустил радиоприёмник «Орбита-2» в виде набора-радиоконструктора.

Принципиальная схема радиоприёмника Орбита 2:

Радиоприемник «Орбита-2» является второй моделью приемника «Орбита». Различие между ними состоит во внешнем оформлении и незначительных изменениях принципиальной схемы.

Принципиальная схема приемника «Орбита-2» изображена на рис. 4.83. По сравнению со схемой приемника «Орбита» она имеет следующие отличия: 1. Для облегчения настройки приемника в диапазоне КВ к контуру L7C11C13 гетеродина подключен дополнительный полупеременный конденсатор С4 емкостью 2—3 пф, который связан с ручкой настройки. При изменении емкости этого конденсатора изменяется частота гетеродина и этим достигается растягивание участка диапазона КВ вблизи частоты настройки приемника.

На нижней частоте диапазона КВ растягивание шкалы составляет 150— 200 кгц и на верхней 300—400 кгц. В диапазоне СВ конденсатор C41 на изменение частоты гетеродина не влияет из-за малой величины емкости. 2. В качестве опорного диода стабилизатора напряжения применен селеновый диод типа 7ГЕ1А-С.

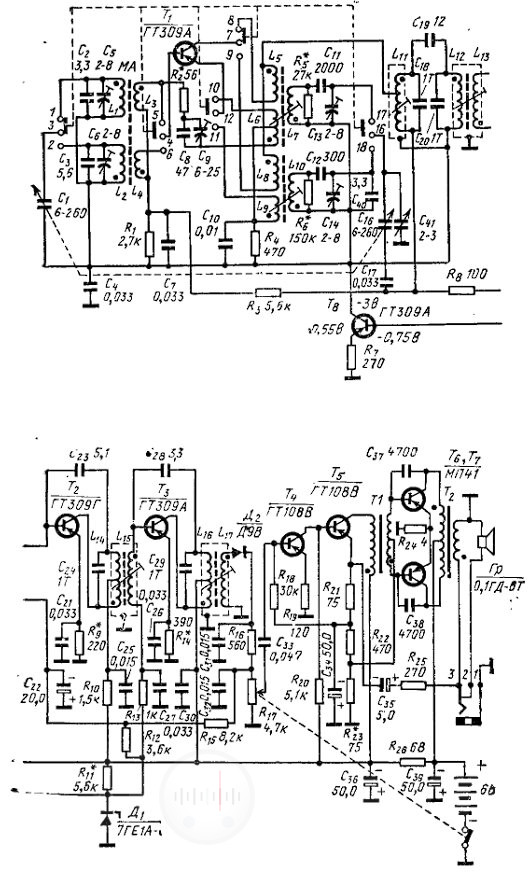

Рис. 4.83. Принципиальная схема приемника «Орбита-2». Переключатель диапазонов установлен в положение КВ

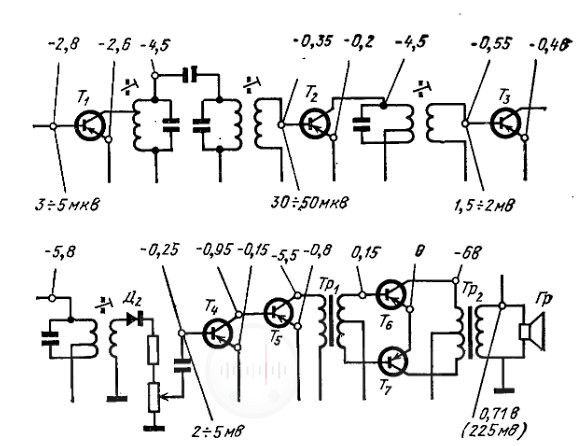

Рис. 4.84. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника «Орбита-2».

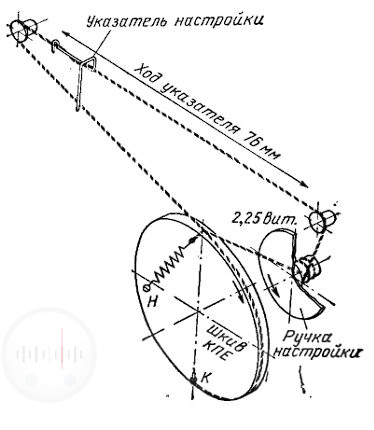

Рис. 4.85. Кинематическая схема верньерного устройства приемника «Орбита-2».

Конструкция и детали радиоприемника Орбита 2:

Корпус приемника выполнен из цветного ударопрочного полистирола. Ручки настройки и точной подстройки, регулятора громкости расположены на правой боковой стенке корпуса, а гнезда телефона и наружной, антенны — на левой стенке. Переключатель диапазонов и отсек для источника питания находятся на задней крышке приемника. Шкала приемника расположена на лицевой стороне корпуса. Она проградуирована в сотнях кило: ери (в диапазоне СВ) и в мегагерцах (на КВ). В корпусе размешены громкоговоритель и печатная плата. Весь монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Настройка приемника на частоту принимаемой станции осуществляется с помощью блока конденсаторов переменной емкости типа КПТМ-1Т емкостью 6—260 пф. Обкладками полупеременного конденсатора С41, используемого для точной настройки приемника, служит кольцо, расположенное на печатной плате, и подвижная бронзовая пластина. Расстояние между обкладками конденсатора изменяется с помощью ручки точной настройки, имеющей фигурный скос на торце. Переключение диапазонов производится переключателем типа ПД-2.

📁Дополнительная информация радиоприёмника Орбита 2:


Обложки руководств по эксплуатации/паспортов радиоприёмника «Орбита-2»

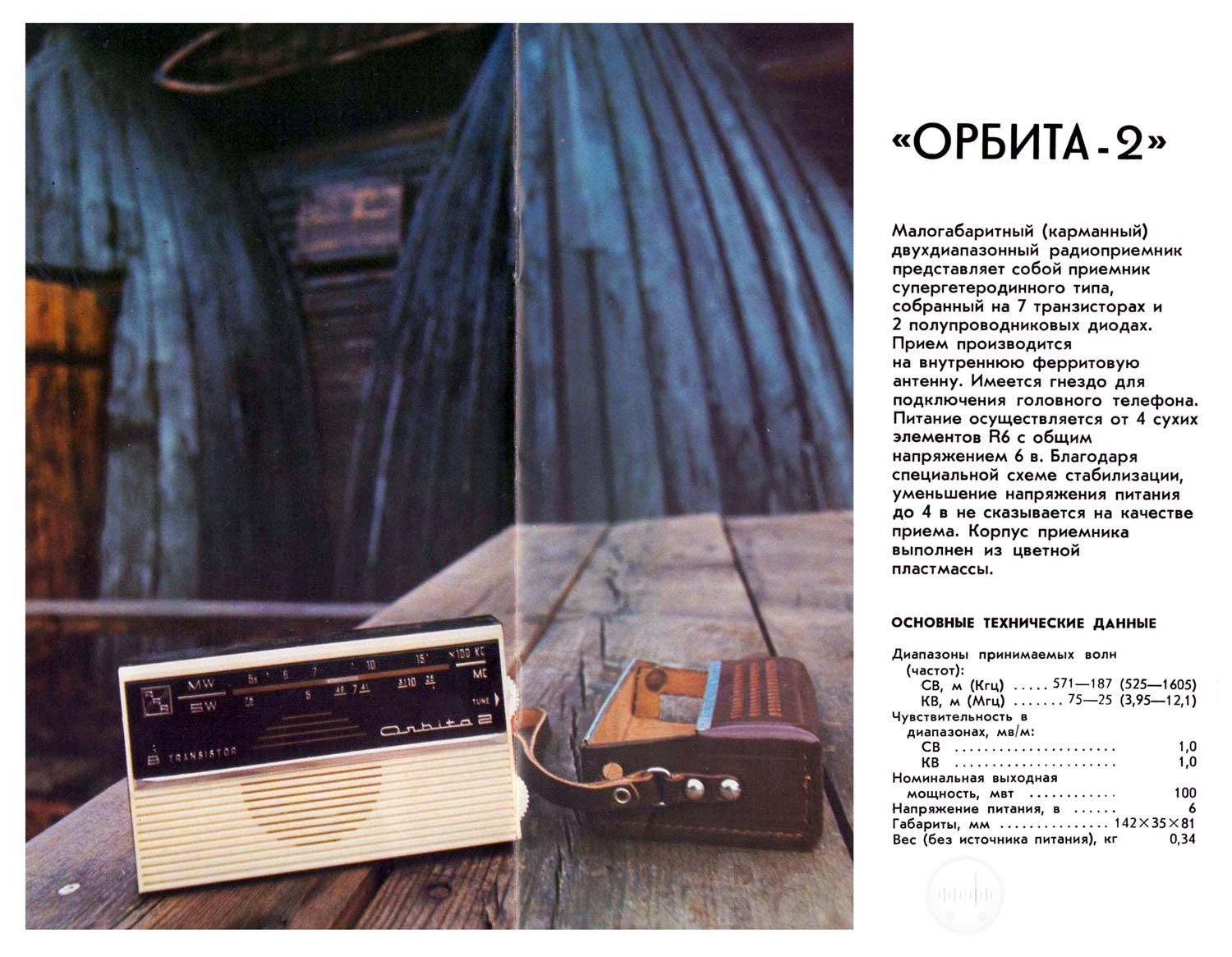

Реклама радиоприёмника «Орбита-2» с описанием и краткими техническими данными.
Обложка инструкции по сборке набора-радиоконструктора «Орбита-2»
