Устройство размагничивания типа УР 1

Устройство размагничивания типа УР 1


🔌Технические характеристики размагничивателя УР 1:

  • Относительный уровень стирания не более-55 дБ для всех типов лент шириной от 6,25 до 25,4 мм, намотанных на катушки диаметром не более 300 мм, а также заправленных в кассеты, габаритные размеры которых — 250x160x35.
  • Запись с магнитных лент, намотанных на катушки шириной 6,25мм и 12,7 мм, стирается однократным размагничиванием (с одной стороны).
  • Запись с магнитных лент шириной 19,05 мм и 25,4 мм, намотанных на катушки, а также с лент шириной 12,7мм заправленных в кассеты, стирается двухкратным размагничиванием (с обеих сторон катушки, кассеты).
  • Устройство обеспечивает индикацию режима размагничивания.
  • Потребляемая мощность устройства не более 1,33 кВА.
  • Масса устройства не превышает 3 кг.
  • Время непрерывной работы 4 часа, в режиме 2 минуты включения, 30 минут пауза.
  • Перерыв между следующим 4-х часовым циклом непрерывной работы должен составлять не менее 2-х часов.
  • Габаритные размеры устройства: 128x106x115

📖История и описание размагничивателя УР 1:

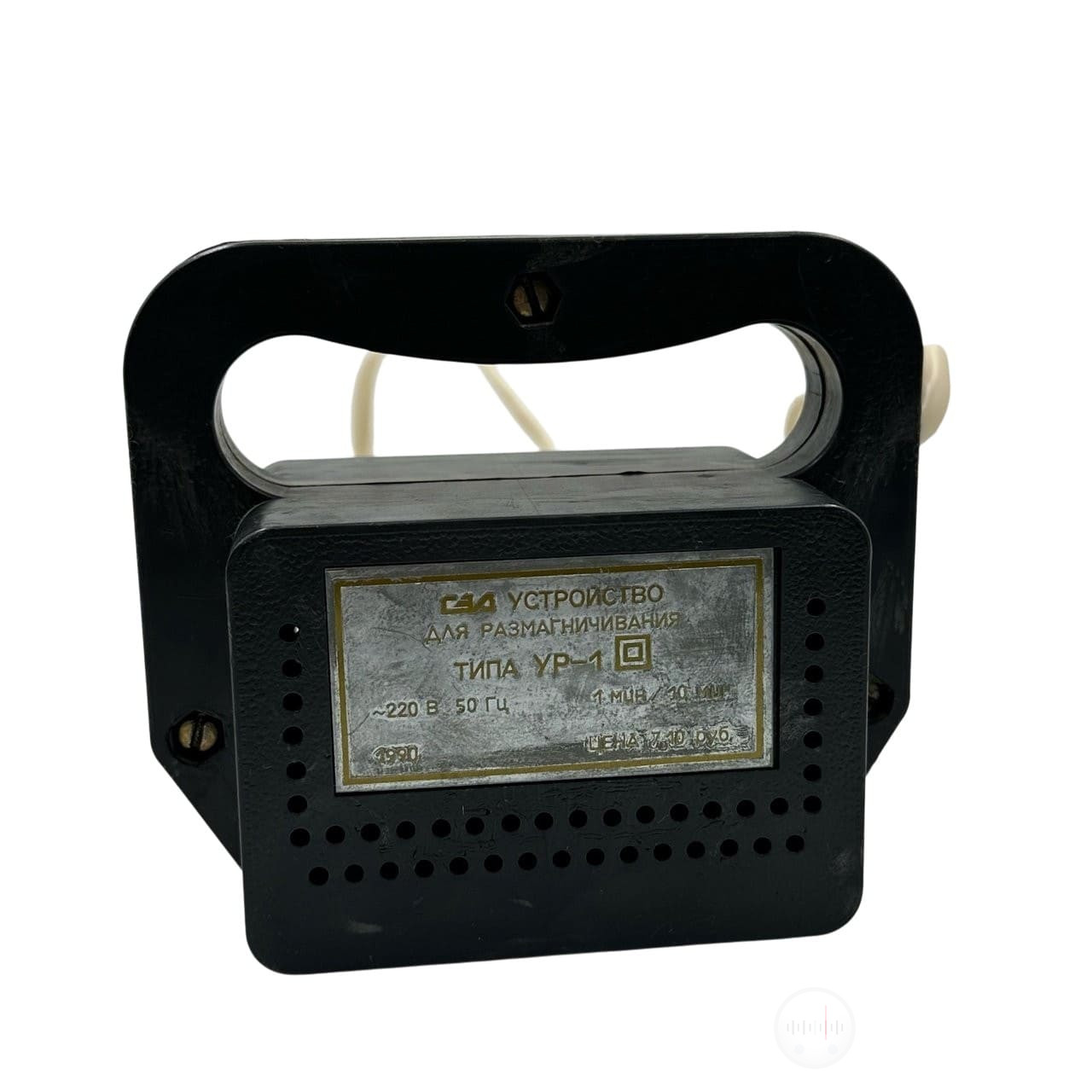

Устройство размагничивания типа «УР-1» выпускалось с 1979 года Рижским опытным заводом «Энергоавтоматика». Размагничивающее устройство предназначено для стирания записи с магнитных лент, намотанных на катушки, диаметром не более 300 мм, шириной до 25,4 мм включительно, без его перемотки; служит для стирания записи с магнитных лент, направленных в кассеты бортовых кассетных накопителей с максимальными габаритными размерами 250x160x35.

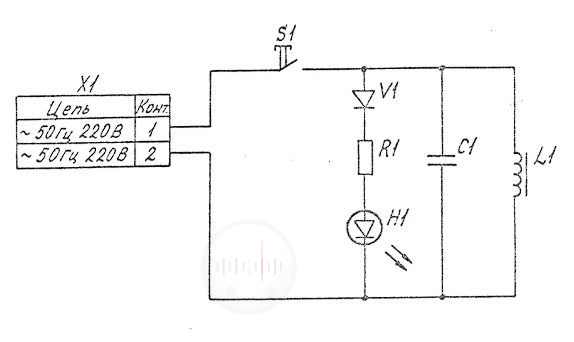

Рис. 1. Принципиальная электрическая схема  размагничивания типа «УР-1»

Устройство размагничиватель представляет собой колебательный контур, настроенный на частоту 50 Гц. Индуктивностью этого контура является дроссель с незамкнутой магнитной цепью. При включении установки в сеть над полюсами дросселя возникает большое переменное магнитное поле рассеяния. При перемещении в этом поле магнитной ленты и плавном выводе из него происходит циклическое перемагничивание каждой точки ленты, приводящее к стиранию записанных на ленте сигналов.

Электрическая схема устройства состоит из дросселя L1, конденсатора C1, выполняющего функцию искрогасителя. Диод V1 служит для выпрямления переменного тока. Включение светодиода H1 является индикацией включения устройства в сеть и режима размагничивания.

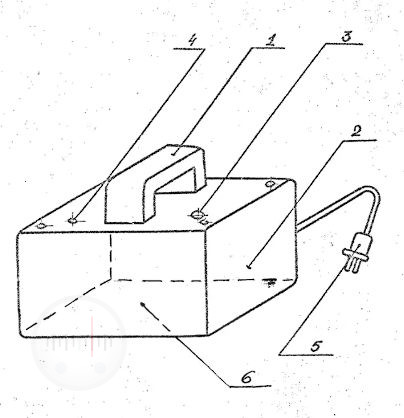

Рис.2. Конструкция устройства УР-1 представляет собой устройство переносного типа.

Устройство состоит из дросселя, заключенного пластмассовый в корпус 2. В корпусе размещаются элементы электрической схемы, кнопка 3 включения напряжения питания и режима индикаторный светодиод 4. Устройство включается сеть с помощью подсоединительного шнура и вилки 5. Рабочая поверхность 6. Для удобства эксплуатации верхняя часть устройства выполнена в виде ручки 1. Кнопка установлена на верхней части корпуса.
