🔌Технические характеристики:
- Диапазоны принимаемых волн:
— ДВ: 715...2000 м.
— СВ: 200...577 м.
— КВ: 15,8...50 м. - Чувствительность на всех диапазонах: 500 мВ
- Избирательность по соседнему каналу:
— в диапазонах ДВ и СВ: 30 дБ
— в диапазоне КВ: 20 дБ - Номинальная неискажённая выходная мощность: 5 Вт
- Максимальная выходная мощность с искажениями: 6,5 Вт.
📖История и описание:
Радиоприёмник сетевой ламповый «10Н-15» (СВД-10)выпускал с января 1941 года Александровский радиозавод № 3 НКС. Радиоприёмник «10Н-15» (10-ти ламповый, Настольный, 15-й вариант разработки) первоначально именовался как «СВД-10». Радиоприёмник построен по схеме супергетеродина. Корпус приёмника выполнен издревесины ценных пород, полирован. С января по март 1941 года было выпущено 500 приёмников «10Н-15». Выпуск приёмника продолжался до середины 1941 года.
📎Руководство по эксплуатации приемника «10Н-15»

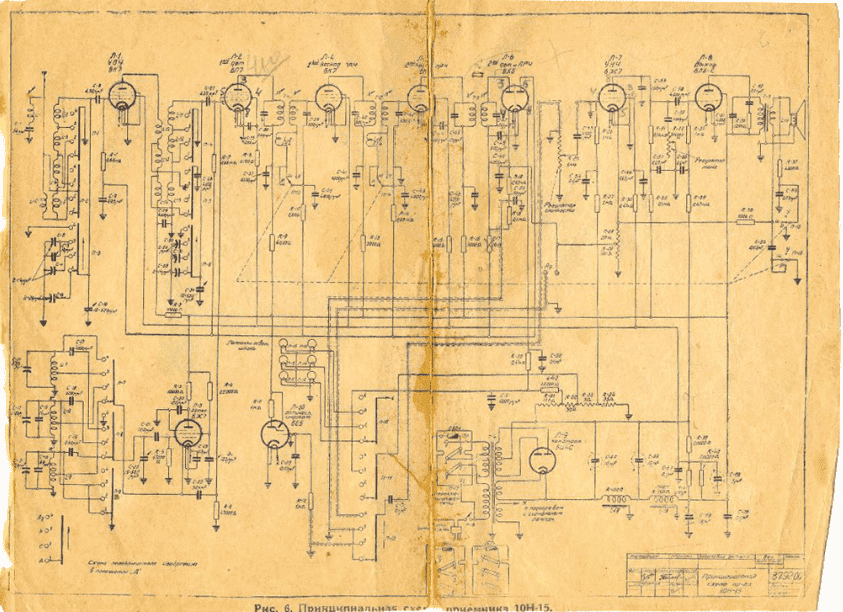

🔧Схема приемника «10Н-15»
