Транзисторный радиоприёмник Вэф 317

Транзисторный радиоприёмник Вэф 317

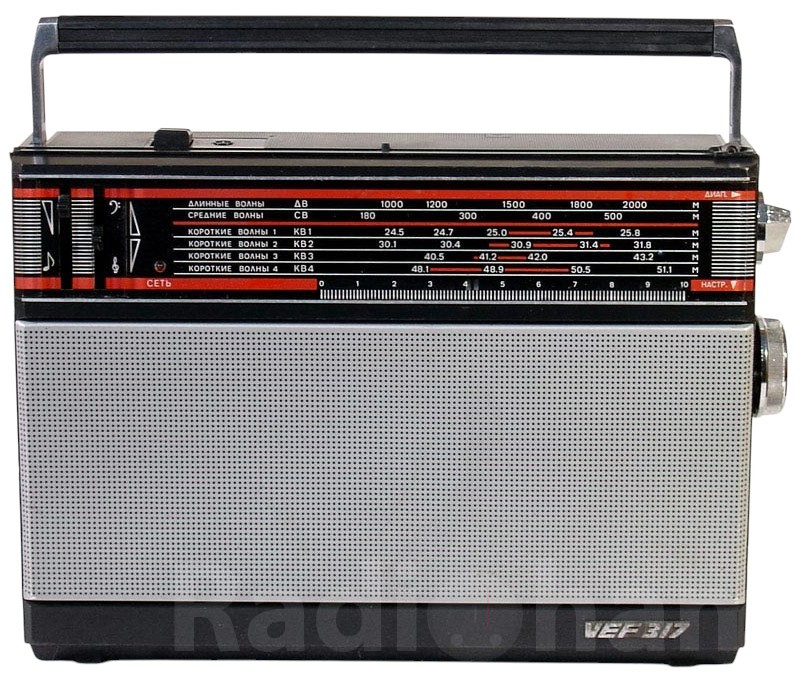

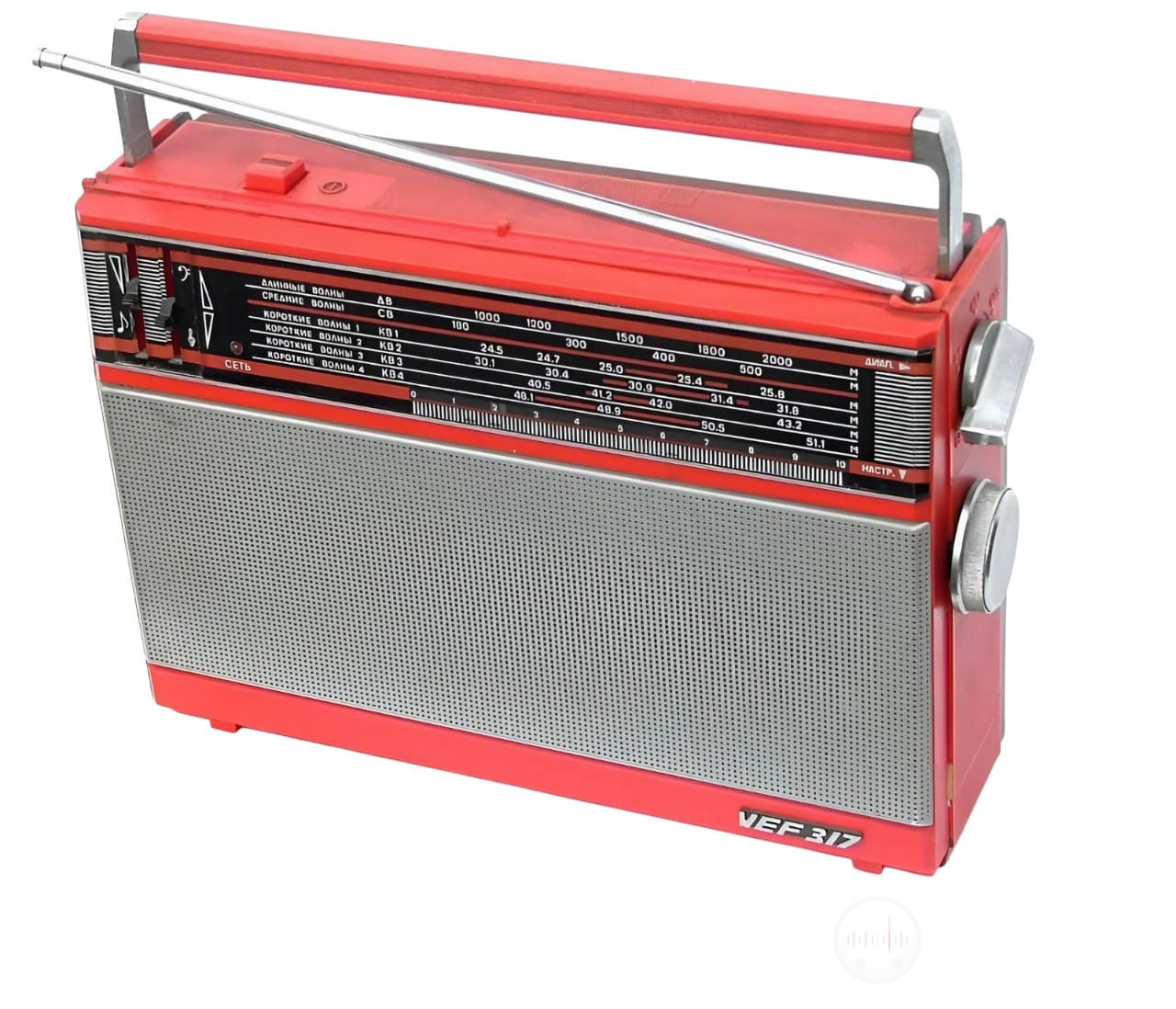

Портативный транзисторный радиоприёмник «Вэф-317» в чёрной расцветке.

🔌Технические характеристики портативного радиоприёмника Вэф 317:

  • Диапазон частот (волн) принимаемых приемником не уже:

ДВ от 148,00 до 285,00 кГц (от 2027,00 до 1050,00 м)

СВ от 525,00 до 1607,00 кГц (от 571,40 до 186,70 м)

КВ1 от 11,70-до 12,10 МГц (от 25,70 до 24,80 м)

КВ2 от 9,50 до 9,77 МГц (от 31,60 до 30,70 м)

КВЗ от 7,10 до 7,30 МГц (от 42,20 до 41,10 м)

КВ4 от 5,95 до 6,20 МГц (от 50,40 до 48,40 м)

  • Чувствительность ограниченная шумами, при соотношении сигнал/шум  не менее 20 дБ, мВ/м, не хуже в диапазонах:

ДВ 1,50

СВ 0,70

КВ 0,20

  • Номинальный диапазон воспроизводимых частот по звуковому давлению от 150 до 4000 Гц.
  • Максимальная выходная мощность при питании от сети переменного тока не менее 1,00 Вт.
  • Двухсигнальная избирательность по соседнему каналу 26 дБ.
  • Номинальное напряжение питания: от автономных источников 9 В. от сети переменного тока 220 В
  • Масса приемника без упаковки не более 2,2 кг
  • Габаритные размеры: 247х297х80 мм

📖История и описание портативного радиоприёмника Вэф 317:

Приемник радиовещательный третьей группы сложности «VEF-317» с 1986 года выпускало Рижское ПО «ВЭФ». Радиоприёмник соответствует требованиям ГОСТ 5651 82 и технических условий 2 021.237 ТУ.  Радиоприемник 3 группы сложности ''ВЭФ-317'' имеет 6 диапазонов. От приемника ''ВЭФ 214'' он отличается отсутствием диапазона УКВ. Для приема в диапазонах ДВ, СВ радиоприемник имеет магнитную антенну, в диапазонах КВ телескопическую. Прием может осуществляться и на наружную антенну.Приемник предназначен для приема радиовещательных станций в диапазонах программ длинных, средних и коротких волн. Продолжительность работы приемника от комплекта автономных источников питания (при средней громкости) не менее 100 часов. Расход элементов питания в большой степени зависит от громкости, с какой работает приемник.

Расположение и назначение элементов управления приемника показано на рис. 1 и рис. 2. Кинематическая схема верньерного устройства приведена на рис. 3.

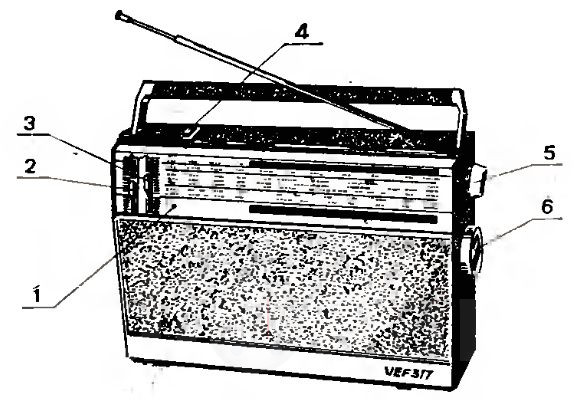

Рис. 1. Расположение и назначение элементов управления радиоприёмника «Вэф-317»:
1 — индикатор включения сети
2 — регулятор громкости
3 — регулятор тембра
4 — кнопка включения приемника
5 — ручка переключателя диапазонов
6 — ручка настройки.

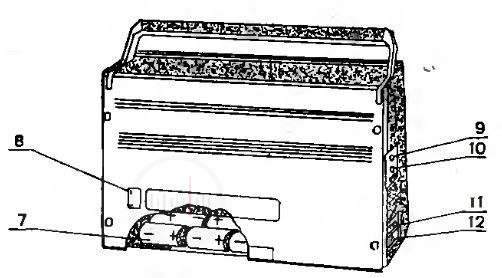

Рис. 2. Расположение и назначение элементов управления радиоприёмника «Вэф-317» вид сзади:
7 — батарейный отсек питания
8 — гнезда для подключения внешней антенны
9 — гнездо для подключения телефона
10 — гнездо для подключения магнитофона
11 — гнездо сетевого питания
12 — сетевой предохранитель

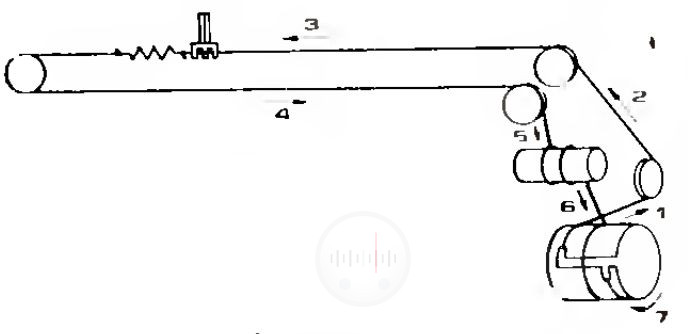

Рис. 3. Кинематическая схема верньерного устройства радиоприёмника «Вэф-317»

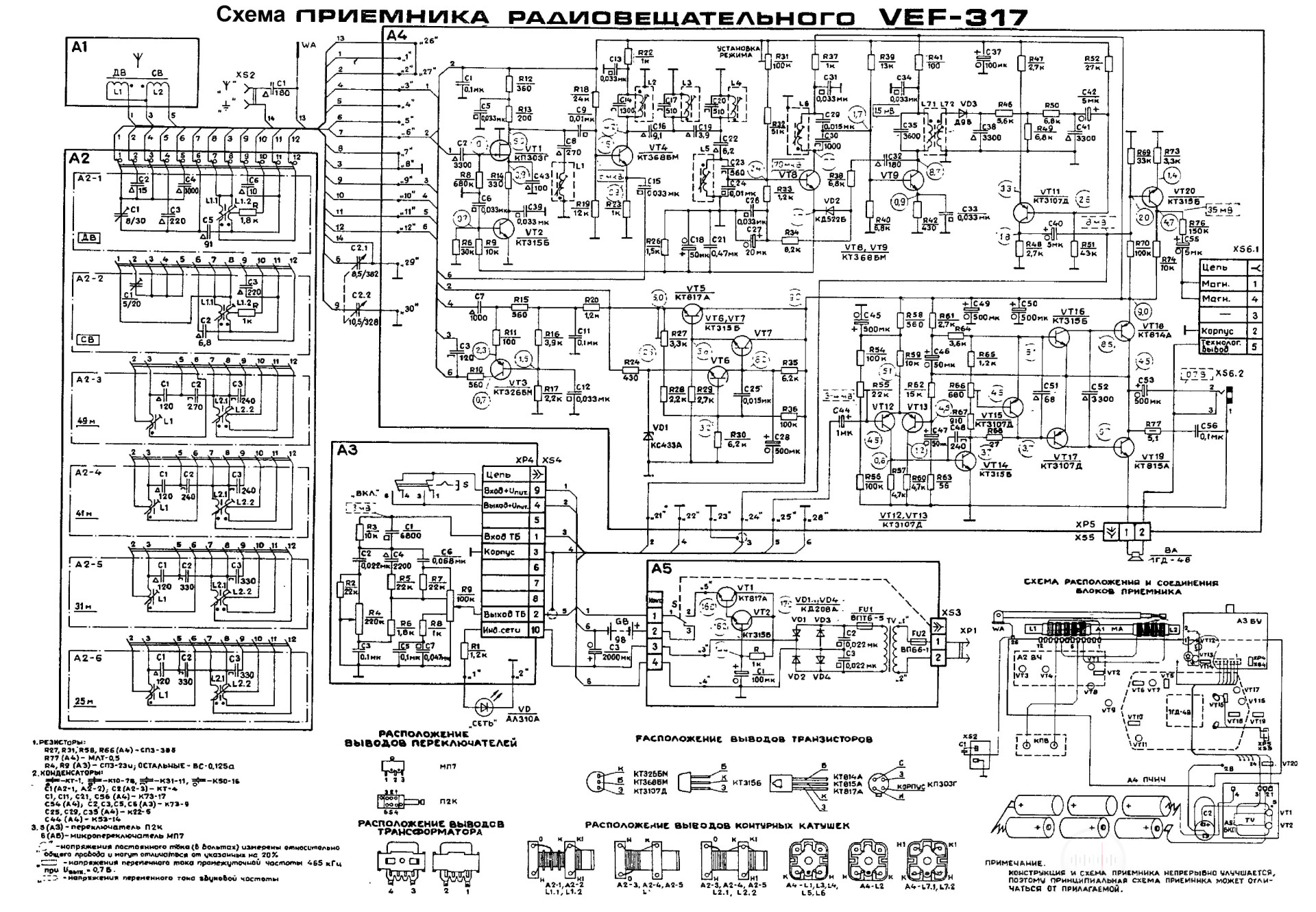

Принципиальная схема радиоприёмника «Вэф-317»

📁Дополнительная информация портативного радиоприёмника Вэф 317:

Рекламная вырезка о радиоприёмнике «Вэф-317» из журнала «Радио»
Реклама девушка с радиоприёмником «Вэф-317»
Иллюстрированная вырезка радиоприёмника «Вэф-317»
Обложка руководства по эксплуатации радиоприёмника «Вэф-317»
