Радиоприёмник батарейный Воронеж

Радиоприёмник батарейный Воронеж

🔌Технические характеристики батарейного радиоприёмника Воронеж:

  • Диапазон принимаемых частот:

Длинные волны 2000—750 м (150...400 кгц)

Средние волны 545—200 м (550...1500 кгц)

Короткие волны 50—25 м (6,0...12,0 мгц)

  • Промежуточная частота 465+-2 кгц.
  • Приемник обеспечивает неискаженную выходную мощность 0,1 ва.
  • В приемнике применены следующие радиолампы:

1А1П —преобразователь частоты — 1 шт.

1К1П — первый каскад усиления промежуточной частоты — 1 шт.

1К1П — второй каскад усиления промежуточной частоты — 1 шт.

1Б1П — детектор и предварительный каскад усиления низкой частоты — 1 шт.

2П1П — оконечный каскад усиления низкой частоты — 1 шт.

6С2-С — кенотрон — 1 шт.

  • Для освещения шкалы имеются две лампочки 6,3 в, 0,28 а.
  • В приемнике применен динамический громкоговоритель типа 0,5ГД-3 с постоянным магнитом, мощностью 0,5 вт, с эллиптическим диффузором 120х90 мм.
  • Приемник оформлен в пластмассовом футляре размером 355х235х137 мм.
  • Вес полностью укомплектованного приемника без упаковки 8,5 кг +-10%.

📖История и описание батарейного радиоприемника Воронеж:

Батарейный радиоприёмник «Воронеж» – редкий экземпляр советской радиотехники Радиоприёмник «Воронеж» – это малотиражная модель, выпускавшаяся Воронежским радиозаводом в начале 1950-х годов. Производство велось с 1951 по 1953 год, при этом общий объем выпуска составил около 7000 экземпляров. Интересно, что большая часть (80%) была изготовлена в последний год производства – 1953-м, что может указывать на возросший спрос или усовершенствование технологии.

Приёмник «Воронеж» представляет собой супергетеродинный шестиламповый приемник с питанием от сухих батарей или от сети переменного тока напряжением 110, 127 и 220 в. Приемник предназначен для приема радиовещательных радиостанций работающих на длинных, средних и коротких волнах.

Приёмник выполнен в пластиковом корпусе, дополненном металлической шторкой для защиты лицевой панели. По обеим сторонам шкалы размещены регуляторы настройки и громкости. Под шкалой расположены элементы управления: переключатель питания (сеть/батареи), выключатель и селектор диапазонов. На задней панели предусмотрена съёмная дверца, обеспечивающая доступ к лампам, батарейному отсеку, переключателю сетевого напряжения и предохранителю. Отметим, что в отдельных моделях металлическая шторка отсутствовала.

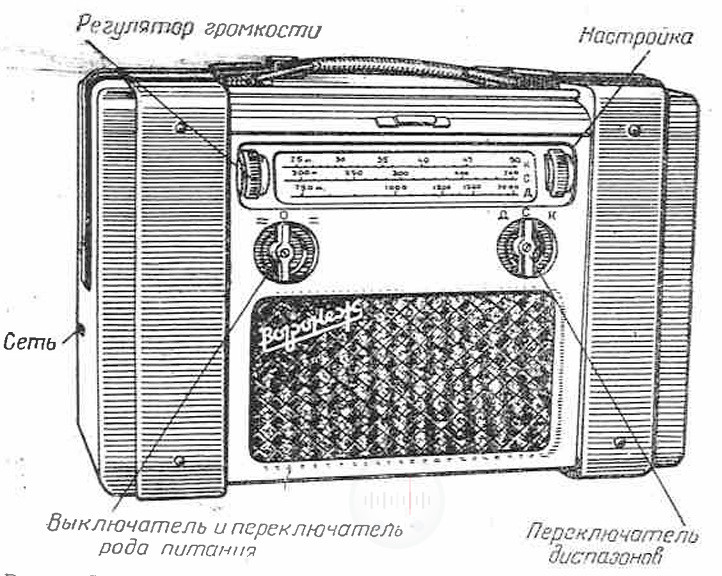

Рис. 1. Общий вид приёмника «Воронеж» (вид спереди с поднятой шторкой)
Рис. 2. Общий вид приёмника «Воронеж» (вид спереди с опущенной шторкой)

Краткое описание принципиальной схемы приёмника Воронеж:

Приёмник собран по супергетеродинной схеме. Принимаемый сигнал усиленный входными цепями, подается на сетку преобразовательной лампы 1А1П. Собственные колебания гетеродина получаются, за счет использования сеток 1-й со 2-й + 4-й по схеме трехточечного генератора с индуктивной связью на коротких волнах и с емкостной — на длинных и средних волнах. В анодной цепи лампы 1А1П имеется двухконтурный полосовой фильтр промежуточной частоты. Напряжение промежуточной частоты попадает на сетку первого каскада усиления промежуточной частоты (лампа 1К1П), в анодной цепи которой находится одиночный резонансный контур, настроенный на промежуточную частоту. Усиленное этой лампой напряжение промежуточной частоты с анодного контура подается на сетку второго каскада усиления промежуточной частоты (лампа 1К1П), в аноде которой также имеется одиночный контур промежуточной частоты; со вторичной обмотки этого контура подается напряжение на диод лампы 1Б1П. Напряжение низкой частоты с нагрузки диода попадает на управляющую сетку этой же лампы, работающей как предварительный каскад усиления низкой частоты.

Принципиальная схема батарейного радиоприёмника «Воронеж»

Напряжение автоматической регулировки усиления с нагрузки детектора подается на управляющие сетки ламп усилителей промежуточной частоты. Усиленное напряжение низкой частоты подается на сетку оконечного каскада усиления низкой частоты (лампа 2П1П).

Краткое описание конструкции приёмника Воронеж:

Приёмник смонтирован на металлическом шасси. Сверху шасси расположены: блок переменных конденсаторов, контуры промежуточной частоты, лампы, селеновый столбик, силовой трансформатор с переключателем сети, верньерно-шкальное устройство, регулятор громкости и рамочные антенны. Под шасси находятся все остальные детали монтажа.

Одна сторона футляра имеет металлическую шторку, позволяющую закрывать лицевую панель приемника, а другая, противоположная сторона, имеет дверцу, открывающую доступ для смены ламп, батарей, для переключения напряжения сети и замены предохранителя.

Динамический громкоговоритель укреплен на передней панели футляра. Шасси приемника крепится к футляру тремя винтами (см. рис. 3).

В случае необходимости вынуть шасси приемника из футляра (что допускается делать только в ремонтных мастерских) необходимо сделать следующее:

1) поднять шторку

2) снять ручки переключателя диапазонов и переключателя рода питания

3) опустить шторку

4) открыть заднюю дверцу

5) вынуть анодно-сеточную батарею, потянув ее за имеющуюся на ней петлю и отсоединить колодку от этой батареи

6) вынуть из футляра, взявшись за петлю, батарею накала и вынуть вилку из гнезд этой батареи

7) отпаять провода, идущие к громкоговорителю, гнездам «антенна» и «звукосниматель» и к штырькам колодки для питания от сети

8) отвинтить три винта, крепящих шасси, (см. рис. 3) и вынуть последнее из футляра.

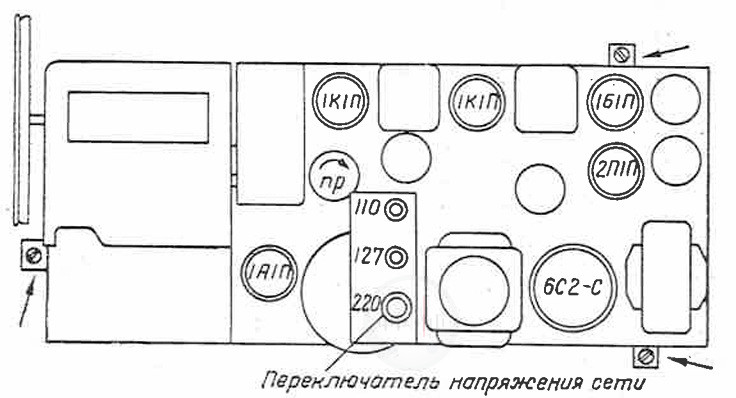

Рис.3 Расположение ламп и основных винтов крепления на шасси приёмника «Воронеж»

Особенностью радиоприёмника «Воронеж» является то, что он на длинных и средних волнах работает без наружной антенны благодаря применению рамочных антенн специальной конструкции, находящихся внутри футляра и обладающих направленным действием. Возможность подключения наружной антенны на длинноволновом и средневолновом диапазонах не исключена и может быть использована при приеме слабослышимых радиостанций. На коротких волнах прием возможен только с применением наружной антенны. В качестве наружной антенны используется провод с штырьком на конце, который прилагается к приемнику в специальном футляре, или любой другой провод длиной не короче 4—5 м. Приёмник имеет гнезда для подключения звукоснимателя при воспроизведении граммофонной записи от проигрывателя.

Рис. 4 Панель и колодка подключения анодно-сеточной батареи приёмника «Воронеж»

📁Дополнительная информация батарейного радиоприёмника Воронеж:

Обложка руководства по эксплуатации лампового батарейного радиоприёмника «Воронеж»
