Катушечный магнитофон Снежеть 203

Катушечный магнитофон Снежеть 203

🔌Технические характеристики катушечного магнитофона Снежеть 203:

  • Питание магнитофона осуществляется от сети переменного тока частотой 50 Гц, напряжением 127 и 220 В с отклонением не более ±10%.
  • Потребляемая мощность не более 65 Вт.
  • Запись четырехдорожечная.
  • Скорость движения ленты:

19,05 см/с±2% основная

9,53 см/с±2% основная

4,76 см/с±3% дополнительная.

  • Рабочий диапазон записываемых и воспроизводимых частот на линейном выходе:

при скорости 19,05 см/с — 40...1800 Гц

при скорости 9,53 см/с — 63...12500 Гц

при скорости 4,76 см/с — 63...6300 Гц.

  • Скорость 4,76 см/с предназначена для записи речевых программ.

Длительность производимой записи или воспроизведения четырех дорожек при использовании катушек 1—18 приведена в таблице.

Скорость движения ленты, см/сТип ленты и длительность в час
  А 4409-6БА 4309-6Б

 19,05

9,53

4,76

3

12

4,4

8,8

 17,6

  • Диапазон регулировки тембра по низким и высоким частотам от+ 12 до —6 дБ.
  • Чувствительность входов магнитофона:

  а) с микрофона (см. рис. 1, розетка 1) 0,3 мВ

б) со звукоснимателя или другого магнитофона (см. рис. 1, розетка 1) 150—500 мВ

в) с радиоприемника или телевизора (см. рис. 1, розетка 2) 10—30 мВ

г) с радиотрансляционной линии (см. рис. 1, розетка 5) 10—30 В

  • Номинальная выходная электрическая мощность:

а) при работе на внутреннюю акустическую систему, состоящую из двух головок 2ГД-40 — 2 Вт

б) при работе на внешнюю акустическую систему с модулем полного электрического сопротивления 8 Ом — 4 Вт

  • Максимальная выходная электрическая мощность при работе на внешнюю акустическую систему с модулем полного электрического сопротивления 8 Ом — 8 Вт
  • Выходное напряжение на линейном выходе (см. рис. 1, розетка 3) - 0,25—0,5 В
  • Непрерывная работа магнитофона в режиме записи и воспроизведения не более 6 часов. Затем необходим двухчасовой перерыв.
  • Габаритные размеры магнитофона: 170х40х337 мм
  • Масса магнитофона: не более 11,5 кг

📖История и описание катушечного магнитофона Снежеть 203:

«Снежеть-203» — катушечный магнитофон, выпускавшийся с 1979 года на Брянском электромеханическом заводе (ЭМЗ). Эта модель представляла собой усовершенствованную версию «Снежеть-202», который, в свою очередь, был аналогом «Маяк-202».

В отличие от стереофонического «Маяка-203» «Снежеть-203» остался монофоническим. Основные изменения коснулись схемы: часть элементов перевели на кремниевые транзисторы, а также обновили дизайн. Технические характеристики модели практически не изменились по сравнению с «Снежеть-202», однако цена выросла с 220 до 265 рублей.

Магнитофон соответствует требованиям ГОСТ 12392—71 по 2 классу. Трехскоростной, четырехдорожечный магнитофон «Снежеть-203» предназначен для магнитной записи и воспроизведения звука с применением магнитной ленты типа А4409-6Б или А4309-6Б.

Магнитофон позволяет производить запись с микрофона, звукоснимателя, радиолы или электропроигрывателя, радиоприемника или телевизора, радиотрансляционной линии или другого магнитофона. Уровень записи можно контролировать с помощью стрелочного индикатора.

В магнитофоне предусмотрены раздельные регуляторы уровня записи и воспроизведения, а также регуляторы тембра по высоким и низким частотам.

Кнопка временной остановки ленты позволяет в режиме записи и воспроизведения мгновенно остановить ленту. Тоже самое можно осуществить с помощью пульта дистанционного управления. В магнитофоне предусмотрена возможность воспроизведения стереофонограмм с обеих дорожек в монофоническом звучании. Магнитофон обеспечивает возможность подключения внешней, более качественной акустической системы мощностью 6-8 Вт с внутренним сопротивлением не менее 8 Ом, например, 10МАС-1М.

В магнитофоне предусмотрен автостоп при окончании ленты в режиме нормального хода, который остановит движение ленты в конце катушки при применении металлизированного ракорда.

Розетки для внешних электрических соединений находятся в углублении с правой стороны корпуса магнитофона (рис. 1а).

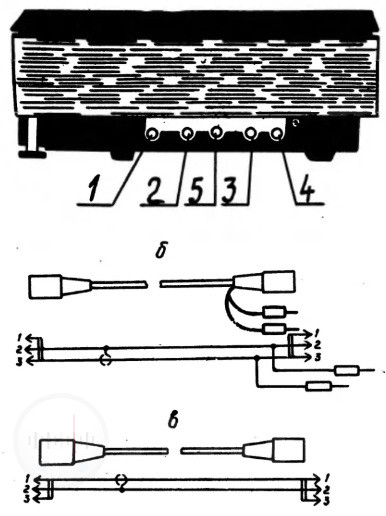

Рис. 1. Розетки для внешних электрических соединений и шнуры соединительные катушечного магнитофона «Снежеть-203»:
1. Розетка подключения микрофона, звукоснимателя и магнитофона
2. Розетка подключения приемника, телевизора
3. Розетка линейного выхода, предназначенная для измерений и подключения другого магнитофона при перезаписи
4. Розетка подключения внешней акустической системы или телефонов
5. Розетка подключения радиотрансляционной линии

В магнитофоне предусмотрен индикатор расхода ленты, позволяющий определить положение фонограмм на магнитной ленте в процессе записи, воспроизведения и перемотки.

Расположение детален и органов управления магнитофона показано па рис. 2.

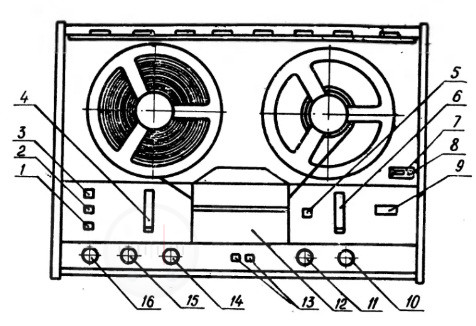

Рис. 2. Расположение деталей и органов управления катушечного магнитофона «Снежеть-203»:
1. Кнопка временной остановки ленты
2. Кнопка выключения внутренней и внешней акустической систем
3. Кнопка включения режима наложения записи на запись
4. Переключатель скорости движения ленты с одновременным включением и выключением сети
5. Кнопка включения магнитофона в режим записи
6. Переключатель рода работ лентопротяжного механизма
7. Индикатор расхода ленты
8. Кнопка сброса показаний индикатора расхода ленты
9. Индикатор уровня записи
10. Регулятор уровня воспроизведения
11. Регулятор уровня записи
12. Съемная крышка на плате головок
13. Переключатель дорожек 1—4, 3—2;
14. Регулятор тембра высоких частот
15. Регулятор тембра низких частот
16. Розетка с заглушкой для подключения кабеля пульта дистанционного управления пуском и остановкой ленты в режимах записи и воспроизведения

Магнитофон выпускается с завода включенным на 220 В. Сетевой шпур и переключатель напряжения сети, являющийся одновременно держателем вставки плавкой, расположены в углублении нижней крышки магнитофона и закрываются съемной крышкой (рис. 3).

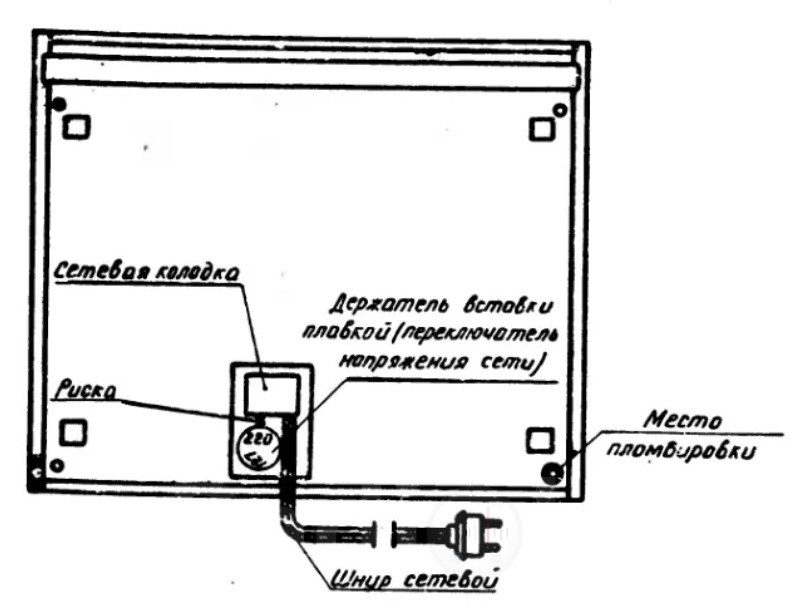

Рис. 3. Вид катушечного магнитофона «Снежеть-203» со стороны нижней крышки.

Напряжение сети должно соответствовать цифре расположенной на съемной головке держателя вставки плавкой и совмещенной с риской на корпусе держателя. Вставка плавкая ВПТ6-8 (1,25 А) предназначена для сетевого напряжения 127 В, а ВПТ6-5 (0,5А) — для сетевого напряжения 220 В. Переключение магнитофона на 127 или 220 В производится установкой головки держателя вставки плавкой в требуемое положение.

При замене вставки плавкой необходимо: вынуть вилку сетевого шнура из розетки электросети; взявшись за головку держателя вставки, повернуть ее против часовой стрелки до момента, когда внутренняя пружина высадит держатель из гнезда; извлечь из держателя сгоревшую вставку и установить новую, взятую из конверта запасных частей; держатель с новой вставкой, соответствующей напряжению сети, вставить в гнездо и поворачивая по часовой стрелке с легким нажатием, установить в положение, соответствующее напряжению сети.

Заводской номер магнитофона нанесен на кронштейн переключателя напряжения сети и просматривается после извлечения сетевого шнура. Магнитофон пломбируется двумя пломбами, расположенными в местах крепления крышки нижней (см. рис. 3) и лицевой панели под крышкой 12 (см. рис. 2).

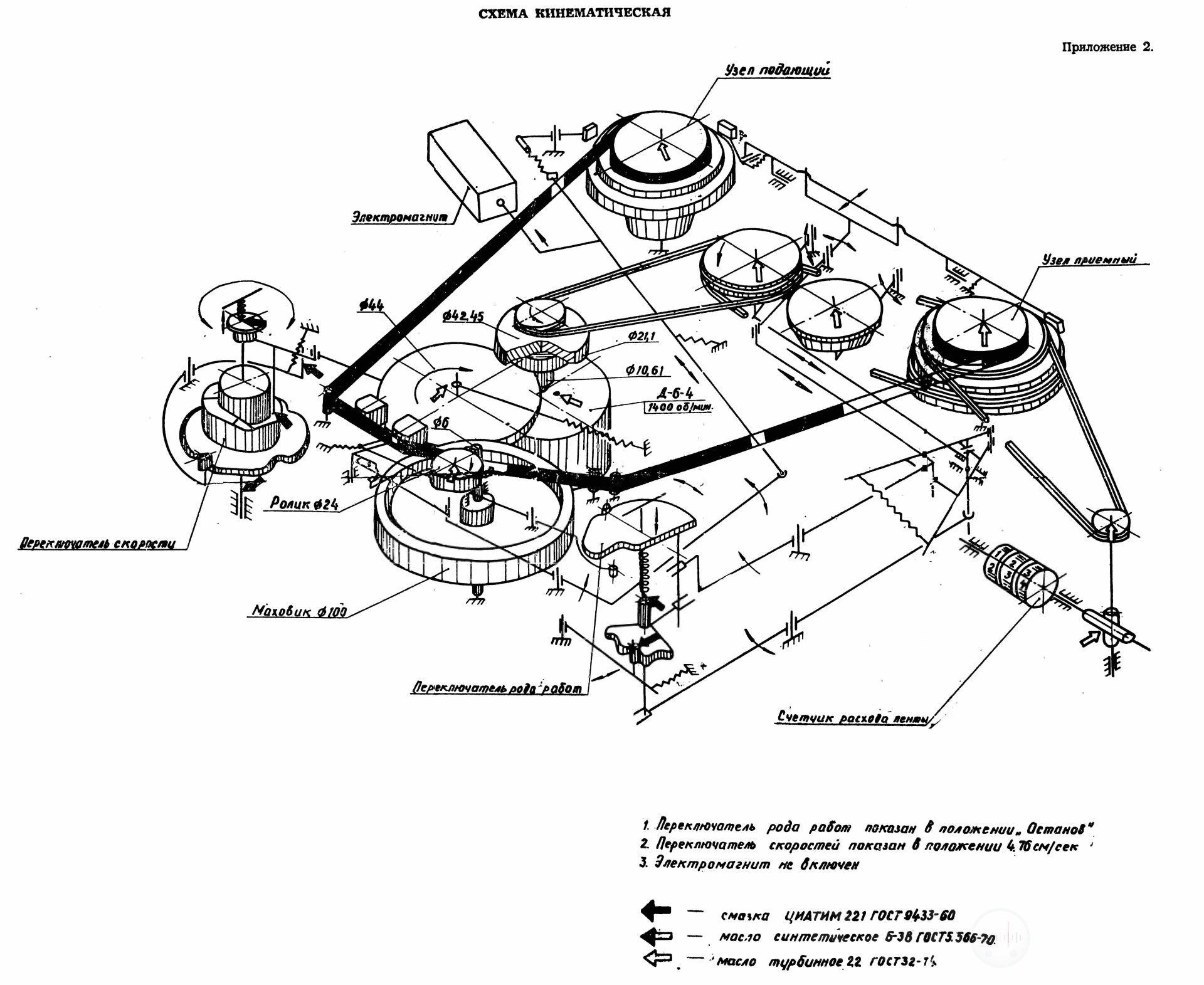

Кинематическая схема лентопротяжного механизма катушечного магнитофона «Снежеть-203»

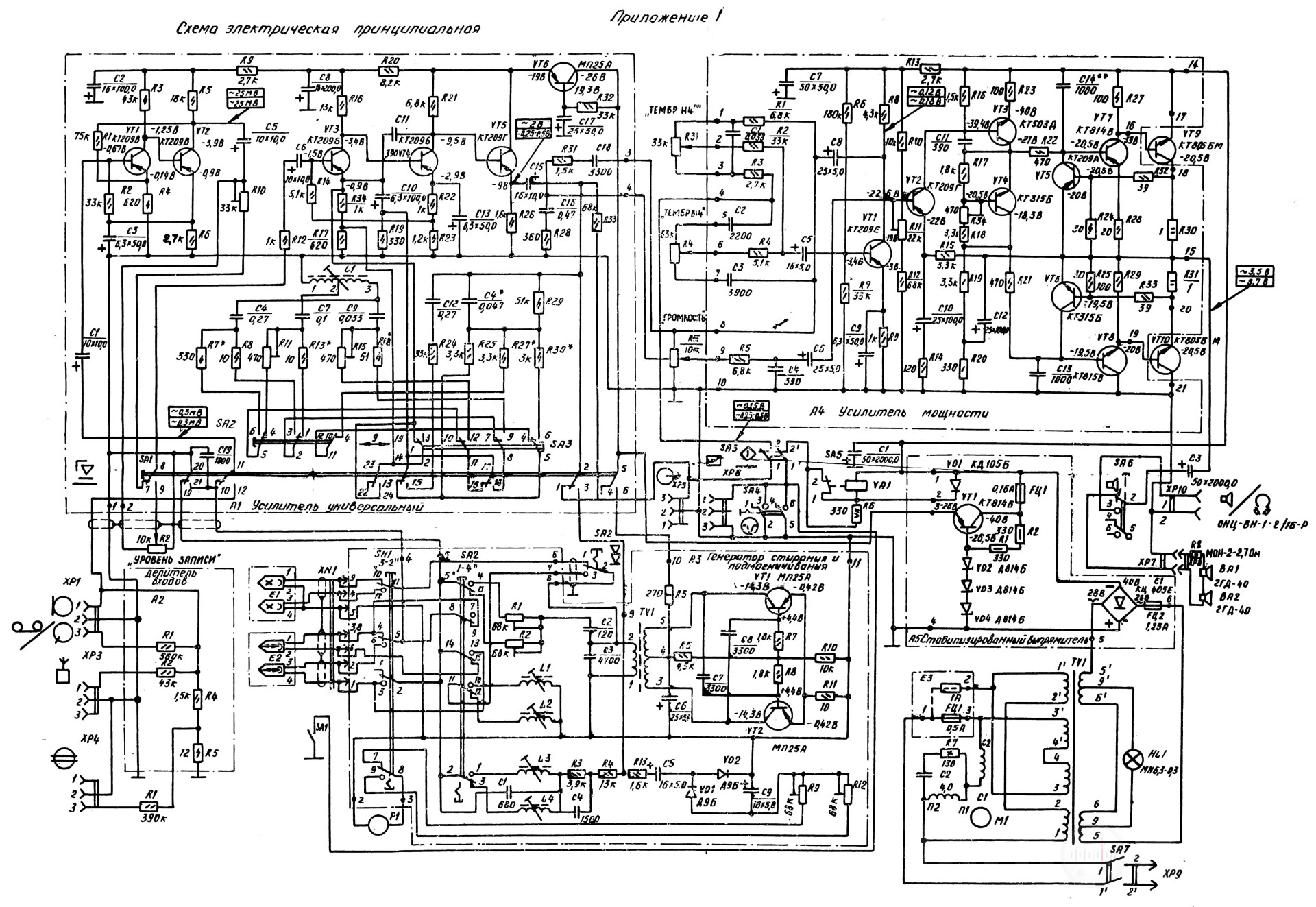

Схема электрическая принципиальная катушечного магнитофона «Снежеть-203»

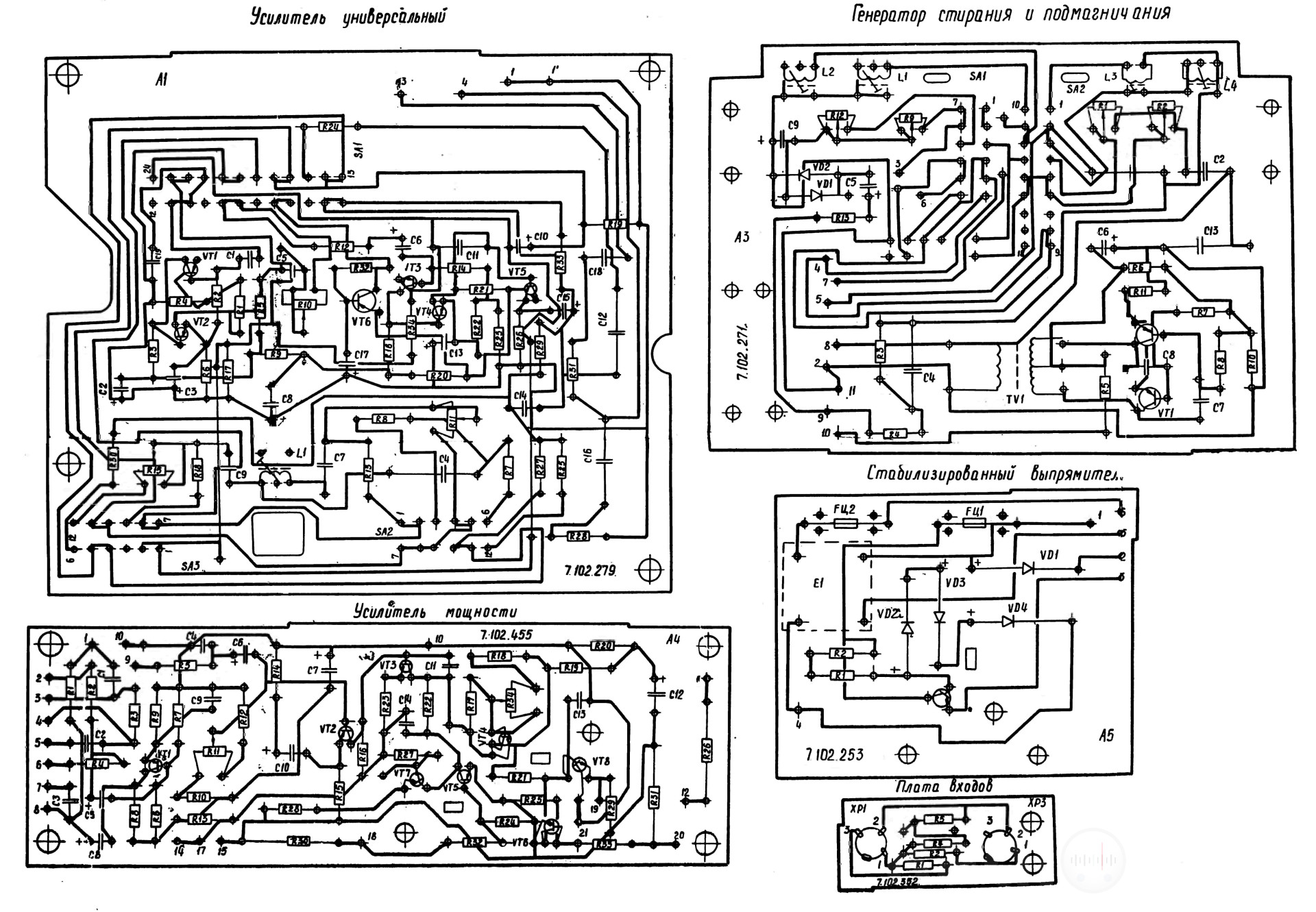

Печатные платы катушечного магнитофона «Снежеть-203» Усилитель универсальный, генератор стирания и подмагничивания, усилитель мощности, стабилизированный выпрямитель и плата входов.

📁Дополнительная информация катушечного магнитофона Снежеть 203:

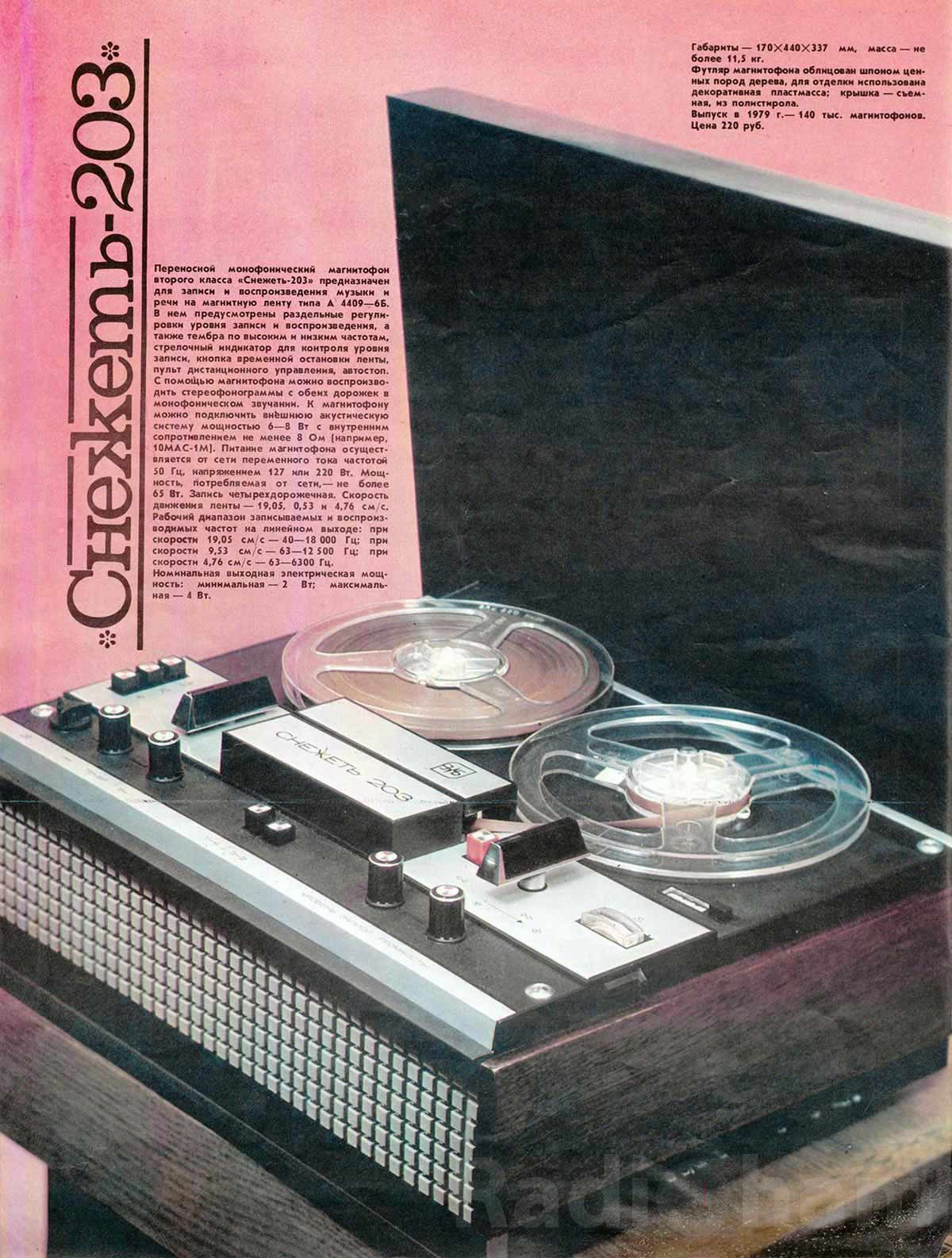

Рекламная брошюра с описанием и техническими характеристиками катушечного магнитофона «Снежеть-203»
Обложка руководства по эксплуатации катушечного магнитофона «Снежеть-203»
