Катушечный магнитофон приставка Маяк 001 стерео

🔌 Технические характеристики катушечного магнитофона Маяк 001:

• Питание магнитофона осуществляется от сети 127 или 220 В с допустимым отклонением не более ±10%. частотой 50 Гц
• Мощность потребляемая от сети, не более 160 ВА.
• Звуконоситель: ферромагнитная лента типа А-4409-6Б.
• Количество дорожек записи: 4.
• Скорость движения ленты:
  19,05 см/с±0,5%, 9,53 см/c±0,5%.
• Коэффициент детонации:

при скорости 19,05 см/с — не более ±0,08%;

при скорости 9,53 см/с — не более ±0,15%.

• Рабочий диапазон частот на линейном выходе:

при скорости 19,05 см/с — 31,5...20000 Гц;

при скорости 9,53 см/с — 31,5...16000 Гц.

• Коэффициент гармоник в канале записи-воспроизведения на частоте 400 Гц по третьей гармонике, не более — 1,5%
• Относительный уровень помех в канале записи-воспроизведения со входов:

звукосниматель — при скорости 19,05 см/с не хуже -52 дБ;

при скорости 9,53 см/с не хуже — 50 дБ;

с остальных входов не хуже — 45 дБ.

• Относительный уровень шумов в канале записи-воспроизведения со входа звукоснимателя через фильтр субъективного восприятия, не хуже — 60 дБ.
• Время непрерывной работы магнитофона не более 6 часов с последующим двухчасовым перерывом.
• Чувствительность входов магнитофона:

Микрофон 0,3 MB;

Звукосниматель 150-500 мВ;

Радиоприемник 10-30 мВ;

Радиотрансляционная линия 10-30 В.

Номинальное напряжение на линейном выходе 250-500 мВ.

• Время записи или воспроизведения при использовании катушек № 18 с лентой толщиной 34 мкм приведено в табл. №1.

Скорость, см/с	Время записи или воспроизведения, час
	МОНО	СТЕРЕО
19,05 9,53	3 6	1,5 3

Таблица №1.

• Дальность действия дистанционного управления не менее 8 м.
• Масса магнитофона, не более:

без упаковки 23,5 кг;

с упаковкой 31 кг.

• Габаритные размеры магнитофона, не более:

без упаковки 422х467х231 мм;

в упаковке 600х620х460 мм.

📖 История и описание катушечного магнитофона Маяк 001:

Сетевая катушечная магнитофон-приставка «Маяк-001-стерео» с начала 1973 года выпускалась Киевским заводом «Маяк». «Маяк-001-стерео» — это первая отечественная магнитофонная приставка высшего класса. Обеспечивает высокое качество записи и воспроизведения через стереоусилитель, внешнюю акустическую систему или стереотелефоны. Ультразвуковой пульт позволяет управлять приставкой на расстоянии до
10 м (воспроизведение, перемотка вперед и назад, стоп). При обрыве или окончании ленты срабатывает автостоп. Фонограмму можно многократно перезаписывать с одной дорожки на другую. Предусмотрена синхронная двухканальная монофоническая запись и воспроизведение.

Общие сведения магнитофона Маяк 001:

Стационарный стереофонический четырехдорожечный двухскоростной магнитофон «Маяк-001 стерео» предназначен для записи музыкальных и речевых программ на магнитной ленте шириной 6,25 мм с микрофона, радиоприемника, электропроигрывателя, телевизора, радиотрансляционной линии или другого магнитофона и для воспроизведения записей на головные телефоны и через внешний усилитель на акустические системы.

В магнитофоне Маяк 001 предусмотрены:

Возможность смешивания сигналов с различных входов; многократная перезапись с одной дорожки на другую с возможностью наложения сигналов по любому из входов; запись монофонической программы с эффектом «Эхо»; визуальный контроль уровня записи И воспроизведения с помощью стрелочных индикаторов по каждому кана- лу; световая индикация включения режима записи раздельно по каждому каналу; автоматический останов при окончании ленты и ее обрыве; ультразвуковое беспроводное дистанционное управление режимами «Воспроизведение», «Перемотка вперед», «Перемотка назад», «Останов»; трехдекадный механический индикатор расхода ленты; механическое устройство стабилизации натяжения магнитной ленты в тракте; раздельная регулировка уровня записи по каждому каналу как при неподвижной, так и при движущейся ленте: акустический контроль записи в сквозном канале.

Конструкция магнитофона Маяк 001:

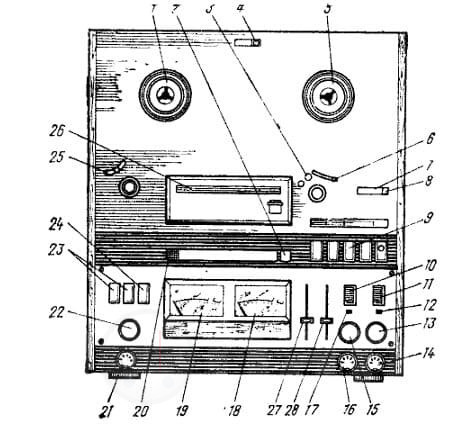

Магнитофон-приставка «Маяк-001 стерео» собран в прямоугольном деревянном корпусе из древесины с отделкой ценными породами дерева. Основные органы управления и индикации расположены на лицевой поверхности магнитофона (рис. 2.1).

Магнитофон состоит из лентопротяжного механизма (ЛПМ) и блока усилителей. Все узлы и детали ЛПМ собраны на штампованном шасси, которое с помощью винтов крепится к боковым стенкам корпуса. На правой боковой стенке на отдельной плате крепится силовой трансформатор и плата стабилизатора напряжения. На левой боковой стенке установлена плата приемника дистанционного управления, на которой с помощью разъемов установлены плата умножителя напряжения и плата усилителя. Блок усилителей расположен в нижней части магнитофона и крепится к боковым стенкам с помощью винтов. На задней стенке магнитофона расположены: держатель предохранителя и переключатель напряжения сети; гнездо для подключения сетевого шнура; четыре розетки для подключения радиотрансляционной линии, радиоприемника или телевизора, звукоснимателя или магнитофона, линейного выхода.

Описание ЛПМ магнитофона Маяк 001:

Лентопротяжный механизм включает: подающий и приемный узлы с асинхронными электродвигателями, имеющими мягкую характеристику; тормозную систему; узел ведущего вала, узел прижимного ролика; блок магнитных головок; ведущий электродвигатель; устройство стабилизации натяжения ленты.

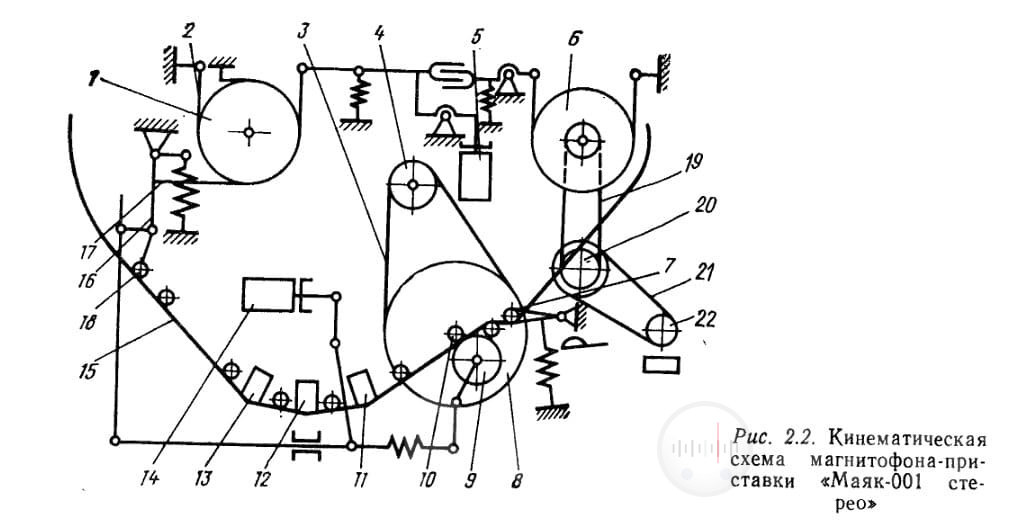

Он построен по трехмоторной кинематической схеме с косвенным приводом ведущего вала 10 от двухскоростного электродвигателя 4 с помощью плоского резинового пассика 3. Транспортирование магнитной ленты 15 относительно стирающей 13, записывающей 12 и воспроизводящей 11 магнитных головок осуществляется фрикционной парой ведущий вал 10 — прижимной ролик 9. При включении кнопки «Воспроизведение» срабатывает электромагнит 5, который действует на тормозные устройства 2 и растормаживает подающий и приемный узлы. Затем срабатывает электромагнит 14, якорь которого кинематически связан с рычагом, который подводит прижимной ролик 9 к ведущему валу 10. Одновременно с этим подается питание на электродвигатели подающего и приемного узлов, которые обеспечивают подмотку на приемном узле 6 и подтормаживание на подающем узле 1.

На подающем узле установлено также механическое устройство 16, которое стабилизирует натяжение магнитной ленты в тракте в режиме «Рабочий ход». Натяжение магнитной ленты удерживается постоянным на участке подающий узел ведущий вал. Устройство состоит из ленточного дифференциального тормоза 17, один конец которого закреплен неподвижно, а второй связан через рычаг с чувствительным элементом осязателем 18, непосредственно соприкасающимся с магнитной лентой. Магнитная лента, перематываясь с катушки на подающем узле на катушку приемника, изменяет положение осязателя, который воздействует на тормоз и плавно изменяет усилие подтормаживания. Шкив 22 трехдекадного индикатора расхода ленты получает вращение через промежуточный шкив 20 от приемного узла с помощью пассиков 19 и 21. В ЛПМ имеется демпфирующее устройство 7 с концевым выключателем, которое устраняет петлеобразование на участке ведущий вал приемный узел и обеспечивает автоматический останов ленты при ее окончании или обрыве.

В ЛПМ предусмотрены следующие регулировочные операции: регулировка тормозной системы привода подающего и приемного узлов; регулировка тормозной пружины устройства стабилизации натяжения ленты; регулировка режима работы элект ромагнита прижимного ролика; регулировка непараллельности направляющих стоек в тракте и прижимного ролика относительно ведущего вала; регулировка хода лентоотводящих стоек в режиме «Перемотка»; регулировка положения экранирующей крышки магнитной головки воспроизведения; регулировка магнитных головок по высоте и наклону.

Электрическая часть магнитофона приставки Маяк 001 стерео:

Электрическая часть обеспечивает усиление, коррекцию или предискажения электрических сигналов, поступающих от микрофонов, звукоснимателя, радиоприемника, радиотрансляционной линии и блоков воспроизводящих головок, а также необходимые токи подмагничивания и стирания, Блок усилителей А1 состоит из двух плат усилителей воспроизведения А2, А4; платы входного усилителя А10; двух плат усилителей записи А5, А9; платы генератора токов стирания и подмагничивания А7; платы фильтра А8; соединительной платы А1; платы индикаторов А3; коммутационной платы А6. В БУ также входят розетки Х2, Х3, X6, X7-X10, переключатели Ѕ1-S4 и регуляторы уровня записи R1, R2.

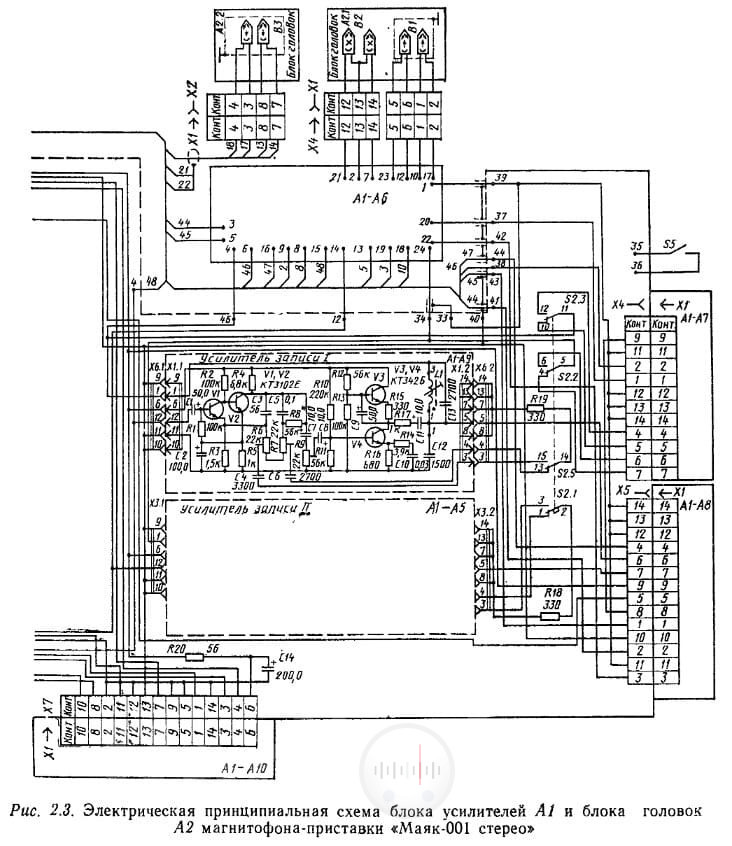

Усилитель воспроизведения (рис. 2.3) блока усилителей обеспечивает предварительное усиление и частотную коррекцию электрических сигналов при скоростях движения магнитной ленты 9 и 19 см/с, поступающих с блока воспроизводящих магнитных головок А2.2. Он состоит из предварительного и линейного усилителей. Предварительный усилитель выполнен на транзисторах V1, V2. Коррекция в области нижних частот рабочего диапазона обеспечивается элементами 28, С4 на обеих скоростях движения магнитной ленты, в области средних элементами C4, R9, R11 на скорости 9 и элементами С4, R9, R10 на скорости 19 см/с. Элементы корректирующих цепей образуют частотно-зависимую обратную связь по напряжению между транзисторами предварительного усилителя. Необходимую АЧХ усилителя можно получить подбором резисторов R8, R10, R11. Корректирующие цепи переключаются переключателями Ѕ1.1 и S1.3 платы А1. Линейный усилитель выполнен на транзисторах V3-V5 по схеме усилителя с гальванической связью между транзисторами. Напряжение на линейном выходе в режиме контроля выхода устанавливается подстроечным резистором R13, а в режиме контроля входа подстроечным резистором R21.

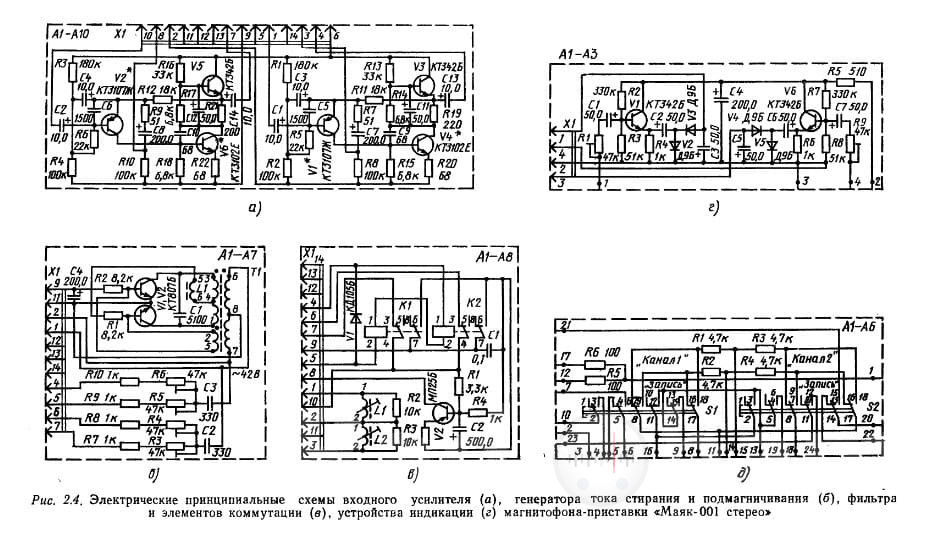

Входной усилитель (рис. 2.4, а) усиливает электрические сигналы, поступающие с переключателей входов микрофонов, звукоснимателя, радиоприемника и радиотранс- ляционной линии, расположенных на плате 41. В первом канале сигналы усиливаются усилителем на транзисторах V1, V3, V4, а во втором канале на транзисторах V2. V5, V6. B первом каскаде усилителя 1 (2) применена схема с цепями нейтрализации R1, R2, R5, C5 (R3, R4, R6, С6), обеспечивающая высокое входное сопротивление ВУ по переменному току. Второй каскад выполнен по схеме усилителя с динамической нагрузкой на транзисторах V3, V4 (V5, V6). Чувствительность ВУ в зависимости от входных сигналов различных источников сигналов изменяется путем шунтирования резистора R8 (R10) другими резисторами, расположенными на плате А1 и подключаемыми переключателями 53, 54. Этим обеспечивается одинаковое выходное напряжение сигнала ВУ при подключении различных источников входных сигналов.

Усилитель записи (рис. 2.3) обеспечивает усиление и предыскажение электрических сигналов, поступающих с ВУ, до напряжения обеспечивающего необходимый ток записи в записывающей магнитной головке. Он состоит из предварительного и выходного усилителей. Предварительный усилитель выполнен на транзисторах V1, V2 по схеме усилителя с гальванической связью, выходной — на транзисторах V3, V4. Предискажения сигналов в области нижних частот рабочего диапазона обеспечиваются элементами С5, R8, в области верхних частот — элементами R6, R7, R14, C4, C6, С10. Уровень предыскажений в области нижних частот устанавливается подборным резистором R8, в области верхних частот — подстроечным резистором R6 на скорости магнитной ленты 9 см/с и подстроечным резистором R7 на Скорости 19 см/с. Необходимый ток записи устанавливается подстроечным резистором 9. На выходе УЗ установлен заграждающий фильтр L1C13. Фильтр настраивается на частоту токов стирания и подмагничивания изменением индуктивности катушки L1.

Генератор токов стирания и подмагничивания (рис. 2.4, б) обеспечивает режим высокочастотного подмагничивания и стирания. Он выполнен на транзисторах V1, V2 по схеме двухтактного генератора с индуктивной обратной связью. Частота генерации ГСП определяется емкостью конденсатора С1, индуктивностью первичной обмотки трансформатора Т1 и индуктивностью головок стирания В2. Токи подмагничивания в первом канале на скорости 9 см/с устанавливаются подстроечным резистором R6, а на скорости 19 см/с. резистором R5; во втором на скорости 9 см/с резистором R24, а на скорости 19 см/с резистором R3.

Фильтр (рис. 2.4, в) защищает цепи питания ВУ от высокочастотных токов ГСП, а также обеспечивает «мягкий» режим включения ГСП. Фильтр выполнен на транзисторе V2 и реле К1, К2. В режиме записи на обмотки реле подается напряжение питания и контактами 3, 4 выходы УЗ отключаются от источников питания. Через контакты 6, 7 напряжение питания подает ся на базу транзистора V2, а через его эмиттер- коллектор на ГСП. Мягкий режим включения ГСП достигается элементами R4. С2. Эквиваленты стирающих головок L1, L2 обеспечивают стабильность характеристик ГСП при включении режима «Моно» на любом из каналов записи. Катушки L1, L2 — подстроечные, что обеспечивает их подстройку под конкретные стирающие магнитные головки.

Соединительная плата (рис. 2.3) обеспечивает конструктивное и электрическое соединение большинства устройств БУ. Она содержит: элементы входных делителей R21-R36, согласующих источники входных сигналов с входным усилителем; переключатель S1, подключающий цепи коррекции в УВ; элементы коррекции сигналов в области верхних частот рабочего диапазона (R7, С6 на скорости магнитной ленты 19 и R8, С7 на скорости 9 см/с в первом канале, а также R16, С11 на скорости магнитной ленты 19 и R17, С12 на скорости 9 см/с во втором канале). Все резисторы подстроечные, а конденсаторы подборные, что позволяет установить необходимые коррекции в области верхних частот рабочего диапазона; элементы заграждающих фильтров L1C5 и L2С10, защищающие усилители воспроизведения и устройства индикаторов уровня записи от высокочастотных токов ГСП; переключатель S2, переключающий режимы БУ на скоростях магнитной ленты 19 и 9 см/с.

Индикаторы уровня записи (рис. 2.4, г) обеспечивают контроль уровня записи по каналам. Устройство состоит из эмиттерного повторителя V1 (V6) соответственно для первого и второго каналов и детектора на диодах V2, V3 (V4, V5). Стрелочные приборы Р1, Р2 выведены на переднюю панель магнитофона-приставки.

Уровень индикации устанавливается резистором R1 (R9).
Коммутационные устройства (рис. 2.4, д) включают режимы записи БУ и содержат два переключателя S1, S2 соответственно по каждому каналу.

Приведем схему функционирования одного из каналов воспроизведения (см. рис. 2.3). Сигнал фонограммы воспроизводится магнитной головкой В3 и через контакт 8 разъема Х2 блока головок А2.2 поступает на контакт 8 разъема Х1 БУ и далее на контрольную точку 25 платы А1.

С контрольной точки сигнал подается на контакт 1 разъема X1 платы А1 через ре зистор R37 и далее с контакта 1 разъема Х1 платы А2 на вход УВ. С резистора R13 сигнал поступает на контакты 13 (разъем Х1 платы А2 и X1 платы A1) и далее на транзисторный ключ V1 платы А1, а также через контрольную точку 21 платы А1 на контакт 1 переключателя Ѕ2 БУ. С контакта 2 2 переключателя S2 сигнал проходит На контакты 7, 8, 10 переключателя Ѕ1.2 и далее через контакт 12, контрольную точку 27 платы А1 на контакты 7, т. е. на вход линейного усилителя УВ. Одновременно сигнал поступает на контакт 12 переключателя Ѕ1.1 БУ и контакт 4 переключателя Ѕ3 БУ. С выхода линейного усилителя УВ сигнал идет на контакт 10 и далее через резистор R6, контрольную точку 22 на контакт 3 разъема Х3 (выход на головные телефоны), а также через резистор R5, катушку индуктивности L1, контрольную точку 19 на контакт 3 разъема Х2 (линейный выход). Одновременно с контакта 19 платы А1 сигнал поступает на точку 1 платы А3 и далее на вход устройств индикации первого канала воспроизведения. Аналогично работает второй канал воспроизведения.

Схема функционирования одного из каналов записи со входа звукоснимателя такова (рис. 2.3). Сигнал со звукоснимателя поступает на контакт 3 разъема Х9 БУ, далее на контрольную точку 59 платы А1 и на делитель R28, R27. С резисторов сигнал поступает на точку 77 и далее на контакт 3 переключателя S3 БУ. При положении переключателя S3 в режиме звукоснимателя сигнал снимается с контакта 6 и поступает на точку 73 платы А1 и далее на контакты 1 разъемов Х7 платы А1 и Х1 платы А10 на вход ВУ. С выхода ВУ сигнал через контакты 4 поступает на контрольную точку 1 платы А1 и далее на регулятор уровня записи R2. С движка регулятора 2 сигнал через контрольную точку 8 платы А6 (рис. 2.4, д) поступает на контакт 17 переключателя Ѕ1 платы А6.

При включении режима записи закорачиваются контакты 17 и 18 переключателя Ѕ1 и сигнал идет на делитель R1, R3 и на контрольную точку 15 платы А6.

С платы А6 (см. рис. 2.3) сигнал поступает на контрольную точку 4 платы А1 и далее на контакты 12 разъема Х6 платы А1 и разъема X1 платы А9 на вход УЗ. Одновременно сигнал сигнал приходит в точку 5 платы А1, с которой далее на контакт 3 переключателя контроля S2. С выхода Уз Через контакты разъемов Х1 платы А9 и Х6 платы А1 сигнал поступает на контрольную точку 46 платы А1 и далее на контрольную точку 4 платы А6 на контакт 3 переключателя Ѕ1 платы А6 (рис. 2.4, д). В режиме записи сигнал с контакта 2 переключателя S1 через контрольную точку 10 платы А6 проходит на контакты 1 разъемов X4 БУ и X1 блока головок и далее на записывающую магнитную головку.

В блок записывающих и стирающих магнитных головок поступают также токи высокочастотного подмагничивания и стирания. С выхода ГСП (рис. 2.4, б) токи подмагничивания через контакты 4 разъема X1 платы А7 и Х4 платы А1 поступают на контакты 4, 12 переключателя S2 платы А1 (рис. 2.3). В зависимости от скорости магнитной ленты токи поступают на контакты 5, 11 переключателя S2 и далее совместно с токами записи в блок записывающих магнитных головок. Токи стирания с выхода ГСП через контакты 1, 2 разъема X1 платы А7 и Х4 платы А1 поступают через контрольные точки 37 и 38 платы А1 и контрольные точки 20 и 6 платы А6 на контакты 14 V1 5 разъемов S2 и S1. В режиме записи токи стирания с контактов 15 и 6 переключателей S2 и S1 через контрольные точки 21 и 7 платы А6 поступают на блок стирающих магнитных головок В2 через контакты 12 и 14 разъема Х4 БУ и X1 блока головок.

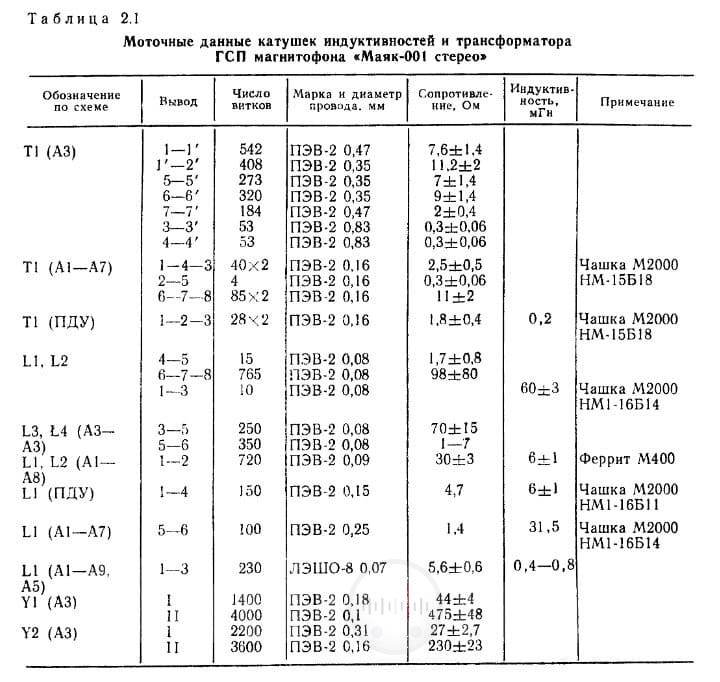

Моточные данные катушек индуктивностей и трансформатора ГСП блока усилителей приведены в табл. 2.1.

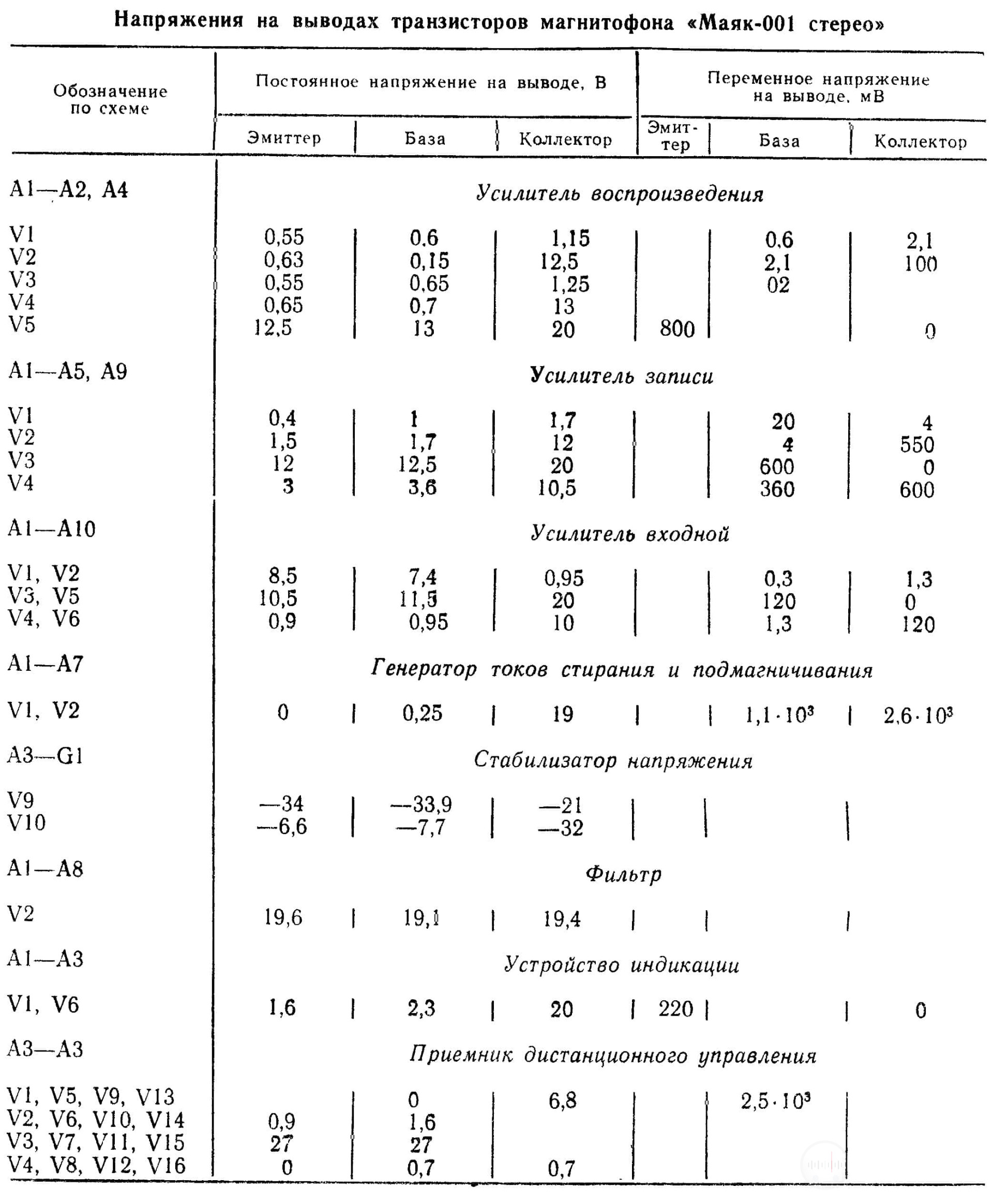

Напряжения на выводах транзисторов и микросхем устройств БУ даны в табл. 2.2.

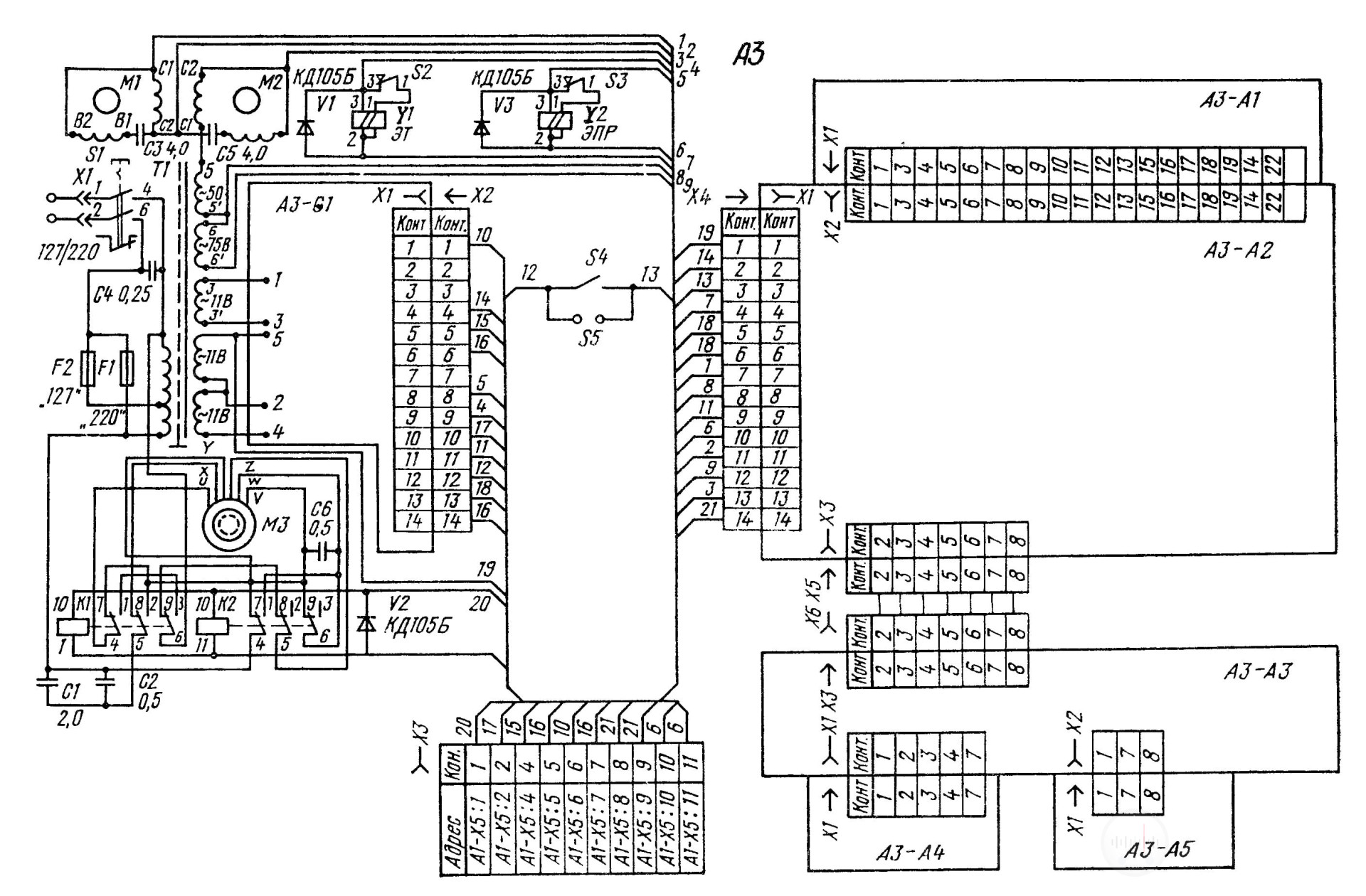

Блок питания (рис. 2.5), обеспечивающий напряжениями питания все электрические блоки и узлы, содержит силовой трансформатор Т1 и стабилизатор G1.

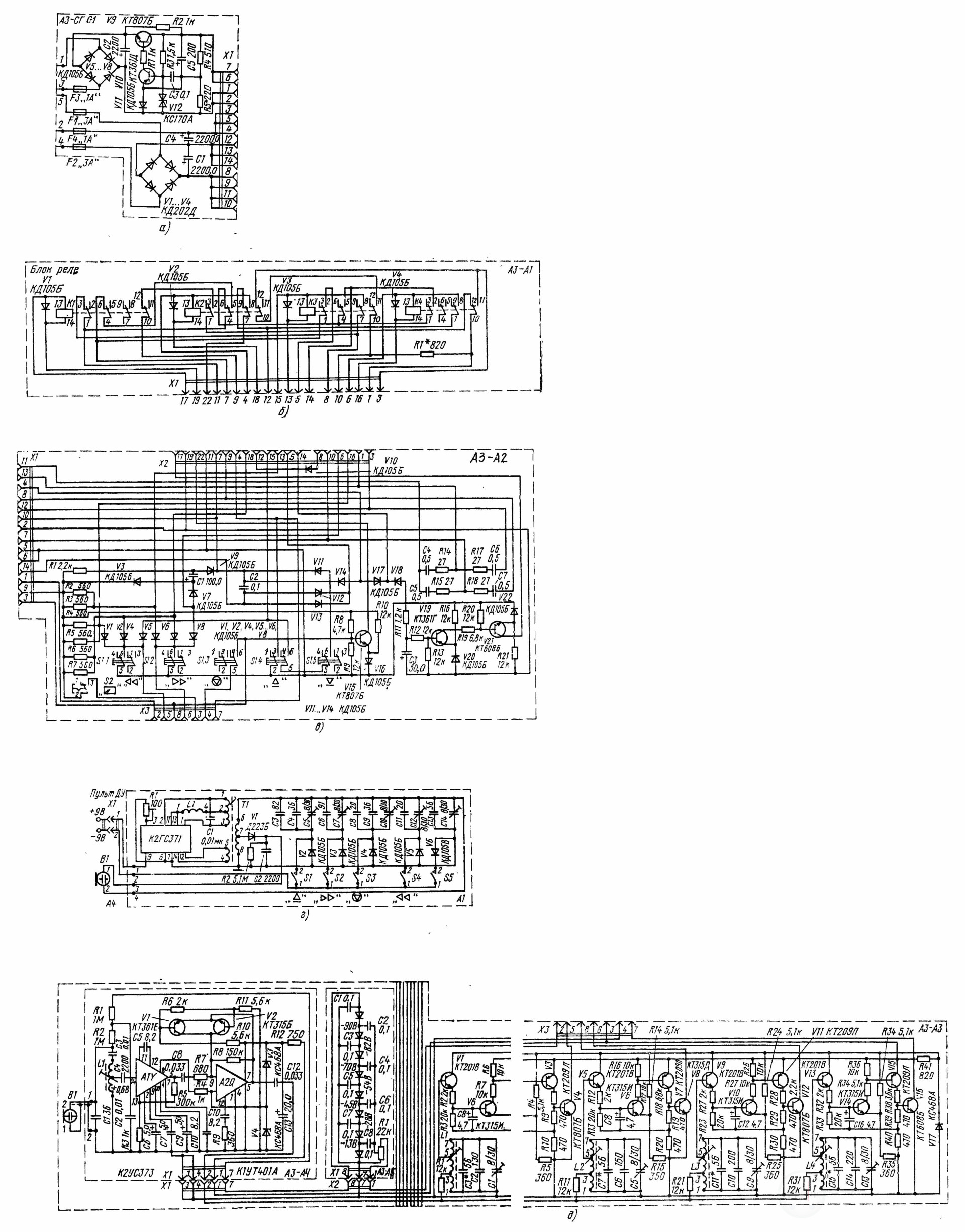

Выпрямитель напряжения 24—36 В (рис. 2.6, а), питающий устройства привода, блок усилителей и приемник ДУ, выполнен по мостовой схеме на диодах V1—V4. Элементом фильтра служит конденсатор С1.

Выпрямитель напряжения 12—18 В, (рис. 2.6, а), питающий транзисторные реле в блоке реле привода, реле фильтра, лампочки подсветки индикаторов и кнопок записи, выполнен по двухполупериодной схеме на диодах Vй, V2. Элементом фильтра служит конденсатор С4.

Выпрямитель напряжения 20 В совместно со стабилизатором напряжения, питающий устройства БУ, собран на диодах V5—V8 по мостовой схеме (рис. 2.6, а).

Стабилизатор напряжения 20 В выполнен на транзисторах V9, V10. Опорное напряжение стабилизатора обеспечивается стабилитроном V12. Блок питания защищен предохранителями F1—F4, расположенными на плате G1, и предохранителями F1, F2, расположенными на задней панели магнитофона-приставки.

Электрическая часть магнитофона-приставки, обеспечивающая управление ЛПМ, состоит из блока привода АЗ, который содержит блок электромагнитных реле (рис. 2.6,6), и платы управления режимами привода (рис. 2.6, в). Работой реле управляет кнопочная группа переключателей S1.1—S1.5.

При нажатии кнопки переключателя S1.1 (рис. 2.6, в) включается режим «Перемотка назад». При этом замыкаются контакты 5, 6 переключателя S1.1 и на обмотку реле КЗ (см. рис. 2.6,6) подается напряжение питания по цепи: контакты 11 разъема X1 платы АЗ—G1, разъема Х2 привода; контакты 9 разъема Х4 привода, разъема X1 платы АЗ—А2, резисторы R2, R3; контакты 13 разъема Х2 платы АЗ—А2, разъема X1 платы А1; обмотка КЗ; контакты 15 разъема X1 платы АЗ—А1, разъема Х2 платы АЗ—А2, диод V4 платы АЗ—А2, контакты 6, 5 переключателя S1.1, контакты 5, 6 разъема X1 платы АЗ—А2, разъема Х4 привода; контакты 13 разъема Х2 привода, разъема X1 платы АЗ—G1. Реле КЗ срабатывает и блокирует цепь питания через собственные контакты 7, 8, диод V10, контакты 7, 9 реле К2, транзистор V15. Одновременно для растормаживания боковых узлов на обмотку электромагнита тормозов V1 подается напряжение питания по цепи: контакты 9 разъема X1 платы АЗ—G1, разъема X2 привода, обмотка V1; контакты 4 разъема Х4 привода, разъема X1 платы А2, диод V77; контакты 14 разъема Х2 платы АЗ—А2, разъема X1 платы А1; контакты 5, 4 реле КЗ, контакты 6, 4 реле К2; контакты 11 разъема X1 платы А1, разъема Х2 платы А2; контакты 5, 6 разъема X1 платы А2; разъема Х4 привода; контакты 13 разъема Х2 привода, разъема X1 платы АЗ—G1.

Электромагнит срабатывает и освобождает подающий и приемный узлы магнитофона-приставки. Контакты 1, 3 переключателя S2 электромагнита переводят его в режим удержания. Одновременно через кон- такты 10, 11 разъема ХЗ привода, разъема Х5 блока усилителей на базы транзисторов V1, V2 платы A1— А1 блока усилителей по- дается напряжение питания и транзисторы, открывшись своим переходом эмиттер — коллектор, подключают выходы УВ к источнику питания —20 В. Через контакты 10, 11 реле КЗ и контакты 10, 12 реле К2 на электродвигатель M1 подается напряжение питания, обеспечивающее режим перемотки M1, а через резистор R1 блока реле АЗ—А1 на электродвигатель М2 — напряжение питания, обеспечивающее режим подтормаживания М2.

При нажатии кнопки переключателя S1.2 (рис. 2.6, в) включается режим «Перемотка вперед». При этом замыкаются контакты 5, 6 кнопки S1.2 и на обмотку реле К4 подается напряжение питания по следующей цепи: контакт 11 разъема Х2, контакт 9 разъема Х4, резисторы R4, R5, контакт 16 разъема X1, обмотка реле К4, контакт 6 разъема X1, диод V8, контакты 6, 5 кнопки S1.2, контакты 5, 6 разъема Х4, контакт 13 разъема Х2. Реле К4 срабатывает и блокирует цепь своего питания че- рез контакты 7, 8 реле К4, контакты 7, 9 реле К2, транзистор V15.

Цепь питания электромагнита тормозов Y1 аналогична рассмотренной для режима «Перемотка назад», за исключением того, что напряжение питания подается через контакты 2, 1 реле К4. Через контакты 10, и реле К4 на электродвигатель М2 подается напряжение перемотки, а на электродвигатель M1 через резистор R1 блока реле АЗ—А1 — напряжение подтормаживания. В БУ подается напряжение, закрывающее выходы УВ. При этом боковые узлы растормаживаются и включается режим «Перемотка вперед».

При нажатии кнопки переключателя S1.4 (рис. 2.6, в) включается режим «Воспроизведение». При кратковременном замыкании контактов 2, 3 переключателя S1.4 на обмотку реле К2 подается напряжение питания по цепи: контакты 11 разъема X1 платы АЗ—G1, разъема Х2 привода, контакты 9 разъема Х4 привода, разъема XI пла- ты АЗ—А2; резисторы R6, R7; контакты 18 разъема Х2 платы АЗ—А2, разъема X1 платы АЗ—АГ, обмотка реле К2; контакты 4 разъема X1 платы АЗ—А1, разъема Х2 платы АЗ—А2; контакты 2, 3 переключателя S1.4, контакты 5, 6 разъема X1 платы АЗ—А2, разъема Х4 привода; контакты 13 разъема Х2 привода, разъема X1 платы АЗ—G1. Реле К2 срабатывает и блокирует через свои контакты 7, 8 и транзистор V15 цепь своего питания.

При включении режима «Воспроизведение» на электродвигатель М2 подается напряжение перемотки по цепи: контакт 11 разъема X1 платы АЗ—G1, разъема Х2 привода; контакты 9 разъема Х4 привода, разъема X1 платы АЗ—А2; резисторы R4, R5, контакты 16 разъема Х2, разъема X1 платы АЗ—А1, обмотка реле К4; контакты 6 разъема X1, разъема Х2 платы АЗ— А2; диод V7; конденсатор С1, диод V9, контакты 7 разъема Х2, разъема X1 платы АЗ—А1, контакты 6, 4 реле К1, контакты 5, 4 реле К2, контакты 11 разъема Х1, разъема Х2 платы АЗ—А2-, контакты 5, 6 разъема X1, разъема Х4 привода; контакты 13 разъема Х2, разъема X1 платы АЗ—G1. Срабатывает реле К4 и через контакты 10, 11 на электродвигатель М2 подается напряжение перемотки. Длительность удержания К4 и, следовательно, напряжения перемотки определяется временем зарядки С1. После зарядки конденсатора С1 напряжение перемотки снимается с электродвигателя, а подается напряжение подмотки через контакты 10, 12 реле К1, контакты 1, 2 реле К2, контакты 10, 12 реле К4. При этом срабатывают электромагниты тормозов X1 и прижимного ролика V2. Напряжение питания на обмотки электромагнита V2 подается по цепи: контакты 8 разъема X1 платы АЗ—G1, разъема Х2 привода; обмотки электромагнита Y2; контакты 10 разъема Х4 привода, разъема X1 платы АЗ—А2; контакты 7 разъема Х2, разъема X1 платы АЗ—А1, контакты 6, 4 реле К1; контакты 5, 4 реле Л2; контакты 11 разъема X1, разъема Х2 платы АЗ—А2; контакты 5, 6 разъема X1, разъема Х4 привода; контакты 13 разъема Х2, разъема X1 платы АЗ—G1. Срабатывает Y2 и своими контактами 1, 3 микропереключателя S3 переводят обмотки Y2 в режим удержания.

Одновременно с транзисторов V1, V2 платы А1 БУ снимается напряжение смещения и транзисторы закрываются, тем самым открывая выходы УВ.

При одновременном нажатии кнопок переключателей S1.4 и S1.5 включается режим «Запись». При этом срабатывают реле К2 и КЗ. Напряжение питания на обмотку К2 подается аналогично режиму «Воспроизведение». Срабатывают электромагниты Y1 и Y2, Открываются выходы УВ.

Обмотка реле КЗ питается по цепи: контакт 11 разъема Х2; контакт 9 разъема Х4; резисторы R2, R3; контакт 13 разъема X1; обмотка реле КЗ, контакт 15 разъема X1; контакты 6, 5 кнопки S1.4; контакты 5, 6 кнопки S1.5; диод V11; контакт 7 разъема X1; контакты 6, 4 реле К1, контакты 5, 4 реле К2; контакт 11 разъема X1; контакты 5, 6 разъема Х4; контакт 13 разъема Х2. Реле КЗ срабатывает и блокирует своими контактами 7, 8 цепь питания. Через контакты 1, 2 реле КЗ подается напряжение в блок усилителей для открытия канала записи по цепи: контакт 13 разъема Х2; контакты 5, 6 разъема Х4; контакт 11 разъема X1; контакты 4, 5 реле К2; контакты 6, 4 реле К1; контакты 1, 2 реле КЗ; контакт 5 разъема XI; диоды V12, V13; контакт 14 разъема Х4; контакты 8, 9 разъема ХЗ. При этом срабатывают реле K1, К2 в плате A1— А8 блока усилителей и выходы уси- лителей записи отключаются от источника питания —20 В.

Режимы магнитофона-приставки переключаются как через режим «Останов», так и непосредственно в любом порядке, но при этом используется устройство задержки включения режимов для предохранения магнитной ленты от перегрузок.

Устройство задержки выполнено на транзисторах V19, V21 (рис. 2.6, в) и представляет собой электронное реле. В нагрузку транзистора V21 включено реле К1 платы АЗ—А1. При включении режима «Перемотка назад» конденсатор СЗ заряжается по цепи: контакт 4 разъема Х2 привода; контакт 2 разъема Х4; контакт 2 разъема X1 платы АЗ—А2; конденсатор СЗ; резистор R11; диод V18; контакты 14 разъема Х2, разъема X1 платы АЗ—А1; контакты 5, 4 реле КЗ; контакты 6, 4 реле К2, контакты 11 разъема X1, разъема Х2 платы АЗ—А2; контакты 5, 6 разъема X1, разъема Х4 при- вода; контакты 13 разъема Х2, разъема X1 платы АЗ—G1.

При включении режима «Перемотка вперед» напряжение на конденсатор СЗ подается через контакты 1, 2 реле К4. Контакты 5, 4 реле КЗ размыкаются. Происходит зарядка конденсатора СЗ; время разрядки определяется сопротивлением резистора R11 и емкостью конденсатора СЗ. Транзисторы V19, V21 открываются и срабатывает реле К.1.

При включении режима «Воспроизведение» непосредственно после перемоток контакты 4, 5 реле КЗ или контакты 1, 2 реле К4 в зависимости от режима перемотки разрывают цепь включения задержки, при этом конденсатор СЗ разряжается. Ток через транзистор V21 уменьшается и реле К1 переходит в исходное положение. Время задержки определяется сопротивлением резистора R12 и емкостью конденсатора СЗ.

При нажатии кнопки переключателя S1.3 включается режим «Останов». Контакты 5, 6 переключателя S1.3 замыкаются и на базу транзистора V15 подается напряжение — (24—36) В. Транзистор V15 закрывается, контакты 7, 8 реле К2 размыкают цепь блокировки и с обмотки реле снимается напряжение питания. При этом снимается напряжение питания с обмоток электромагнитов Y1, Y2, а контакты 1, 2 реле К2 разрывают цепь, по которой подается напряжение под- мотки на электродвигатель М2.

При обрыве или окончании магнитной ленты замыкаются контакты S4, подключая к базе V15 напряжение —24 В. Транзистор закрывается и приводит узлы ЛПМ в режим «Останов».

В магнитофоне-приставке применены устройства, обеспечивающие ультразвуковое дистанционное управление. Устройства содержат пульт А4 (рис. 2.6, г) и приемник АЗ— АЗ дистанционного управления (рис. 2.6, д) с элементами обеспечения на платах усилителя АЗ—А4 и умножителя АЗ—А5. Генератор пульта дистанционного управления вырабатывает ультразвуковые колебания. Частоты колебаний изменяются в соответствии с режимом работ магнитофона-приставки на ПДУ и излучаются ультразвуковым преобразователем В1. Приемное устройство принимает эти колебания и преобразует их в сигналы управления ЛПМ. Приемное устройство дистанционного управления включается кнопкой S2 на плате АЗ—А2 привода.

Настройка и проверка электрической части магнитофона-приставки Маяк 001:

Перед настройкой и проверкой электрической части следует провести подготовительные мероприятия.

Установить магнитную головку ВЗ по высоте и наклону с помощью измерительной ленты 6ЛИТ4, ЧВН на скорости 9,53 см/с

Установить напряжение на линейном выходе по следующей методике. Подключить к контактам 3,2 и 5,2 гнезда Х2 («Линейный выход») резисторы сопротивлением 160 кОм. Установить переключатель режимов в положение «Стерео». Нажать кнопки записи первого и второго каналов «Контроль входа», «Скорость». На вход «Звукосниматель» подать напряжение 0,15 В частотой 400 Гц. Регулятором уровня записи установить напряжение 20 мВ в контрольной точке 1 плат А2, А4 блока А1 и напряжение 0,43 В на линейном выходе подстроечным резистором R21 (плат А2, А4). Вернуть кнопку «Скорость» в исходное состояние.

Установить регулятором уровня записи в контрольной точке 1 напряжение 25 мВ и напряжение на линейном выходе 0,43 В подстроечными резисторами R39, R42 блока А1 (соответственно первого и второго каналов). При нажатых кнопках «Контроль выхода» и «Скорость» воспроизвести измерительную ленту 6ЛИЛ4.У.9 и установить подстроечным резистором R13 плат А2, А4 блока А1 напряжение линейного выхода 0,43 В и подстроечными резисторами R1, R9 платы АЗ блока А1 установить номинальное значение индикации уровня записи.

Проверить АЧХ канала воспроизведения с помощью измерительной ленты 6ЛИТ4.ЧВН. Характеристику на скорости магнитной ленты 19 см/с подстраивают подбором конденсаторов С6, СП и резисторов R7, R16 блока А1, на скорости магнитной ленты 9 см/с — подбором конденсаторов С7, С12 и подстройкой резисторов R8, R17 блока А1.

Настроить заграждающие фильтры. Нажать кнопки записи первого и второго каналов и включить магнитофон в режим «Запись». Вращением сердечников катушек L1, L2 блока А1 установить минимальные напряжения в контрольной точке 1 усилителя записи плат А5, А9 и линейном выходе при нажатой кнопке «Контроль выхода».

Установить номинальный ток подмагничивания в каналах записи подстроечными резисторами R3, R5 при скорости магнитной ленты 19 см/с и R4, R6 при скорости ленты 9 см/с .

Проверить АЧХ канала записи — воспроизведения. Характеристику подстраивают резисторами R6, R7 плат А5, А9 блока А1 в области верхних частот рабочего диапазона и R8 плат А5, А9 блока А1 в области нижних частот. Установить номинальные значения стрелочных индикаторов при скорости 9 см/с подстроечным резистором R9 плат А5, А9 блока А1.

Проверить относительный уровень помех канала записи — воспроизведения, относительный уровень стирания.

Проверить коэффициент гармоник канала записи—воспроизведения. Проверить синфазность выходных электрических сигналов.

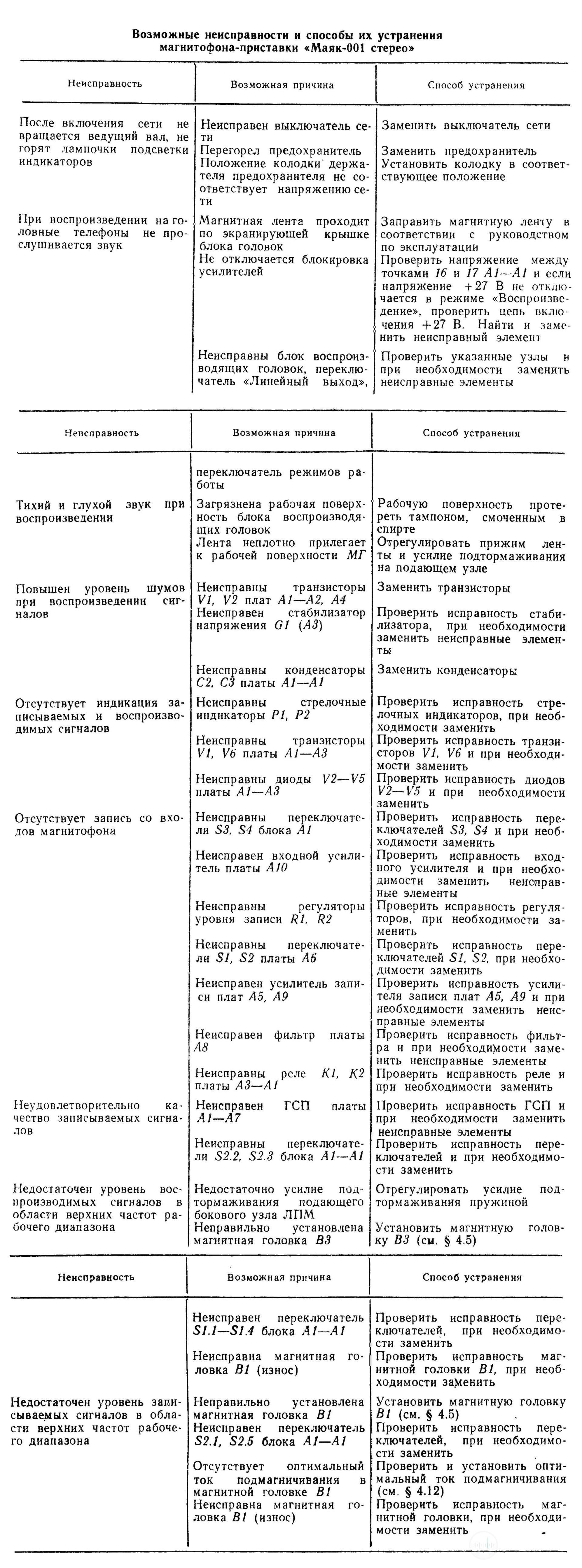

Порядок разборки и сборки магнитофона Маяк 001:

Для обнаружения и устра
