🔌 Технические характеристики портативного радиоприёмника Хазар 402:
- Диапазоны принимаемых частот (волн):
ДВ — 150...408 кГц (2000...735,3 м)
СВ — 525...1605 кГц (571,4...186,9 м)
- Промежуточная частота: 465 кГц
- Максимальная чувствительность при выходной мощности 5 мВт в диапазоне (не хуже)
ДВ — 400 мкВ/м
СВ — 200 мкВ/м
- Реальная чувствительность (не хуже) в диапазоне:
ДВ — 1,5 мВ/м
СВ — 0,8 мВ/м
- Селективность по соседнему каналу на ДВ и СВ не менее 20 дБ
- Селективность по зеркальному каналу на ДВ и СВ не менее 30 дБ
- Действие АРУ: при изменении входного сигнала 26 дБ изменение напряжения на выходе приемника не более 6 дБ
- Полоса воспроизводимых звуковых частот: 315...3550 Гц
- Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,23 Па
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 5%: 150 мВт
- Максимальная выходная мощность не менее 250 мВт
- Источник питания: две батареи типа 3 336 Л
- Напряжение питания: 9 В
- Ток, потребляемый приемником при отсутствии сигнала: не более 10 мА
- Работоспособность приемника сохраняется при снижении напряжения питания до 5,6 В
- Длительность работы при средней громкости от одного комплекта батарей до 100 ч
- Габаритные размеры радиоприёмника: 255х286х77 мм
- Масса радиоприёмника(с источником питания): 1,5 кг
📖 История и описание портативного радиоприёмника Хазар 402:
Портативный транзисторный радиоприёмник «Хазар-402» с 1975 года выпускал Бакинский радиозавод. Радиоприемник «Хазар-402» (в переводе с азербайджанского языка — Каспий. Каспийское море) 4 класса предназначен для приема радиовещательных станций в диапазонах длинных и средних волн. Радиоприемник имеет 2 диапазона волн (средневолновый и длинноволновый). Футляр радиоприемника изготовлен из ударопрочного полистирола с применением отделки из декоративной пластмассы с металлизацией.

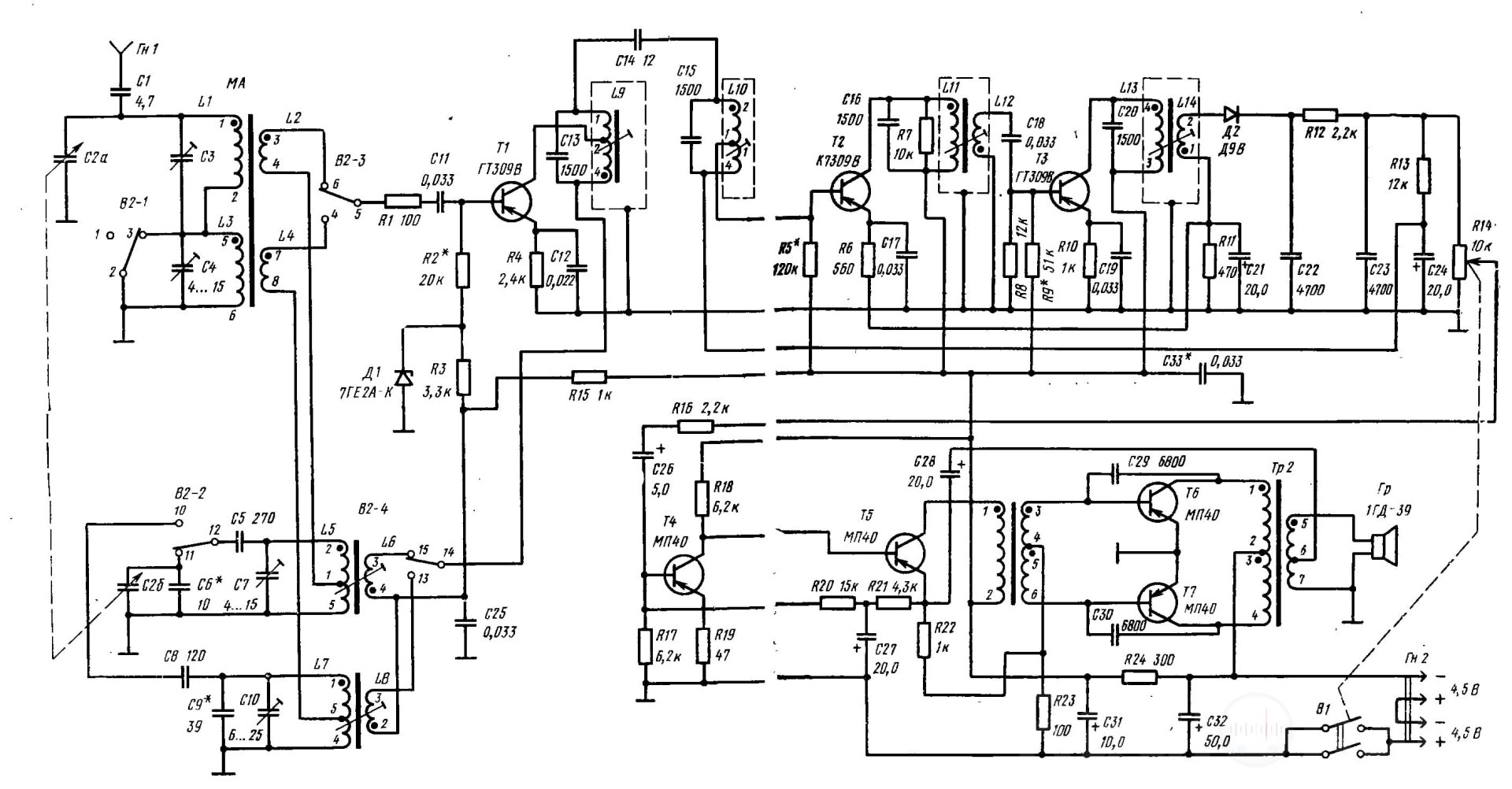

Принципиальная электрическая схема радиоприёмника Хазар 402:
Радиоприемник «Хазар-402» является модификацией приемника «Хазар-401». Схема радиоприемников одинакова. Различие их состоит в незначительных изменениях внешнего оформления радиоприемника. Принципиальная схема радиоприемника «Хазар-402» показана на рис 2.95.
Входная цепь. Катушки входных контуров СВ и ДВ L1, L3 и соответствующие им катушки связи L2 и L4 размешены на ферритовом стержне встроенной магнитной антенны. При работе в диапазоне ДВ катушки L1 и L3 включаются последовательно, а при работе в диапазоне СВ катушка L3 замыкается накоротко. Связь входной цепи с преобразователем частоты— индуктивная.
Внешняя антенна к входным контурам ДВ и СВ подключается через конденсатор С1.
Преобразователь частоты собран на транзисторе Т1 типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме с индуктивной связью. Напряжения входного сигнала и гетеродина подаются в базовую цепь транзистора Т1. Нагрузкой преобразователя частоты служит двухконтурный полосовой фильтр (L9 С13 и L10 С15) с емкостной связью (конденсатор С14).
Для повышения стабильности работы преобразователя частоты и гетеродина при изменении напряжения питания и коэффициента усиления транзистора (после, например замены) в базовую цепь транзистора Т1 включен кремниевый стабистор Д1 типа 7ГЕ2А-К.
Двухкаскадный усилитель ПЧ собран на транзисторах Т2 и ТЗ типа ГТ309В по резонансной схеме. В коллекторные цепи транзисторов включены широкополосные контуры ПЧ (L11 С16 R7 и L13 С20), индуктивно связанные с последующим каскадом (L12, L14).
Амплитудный детектор выполнен на диоде Д2 типа ДЭВ. Нагрузкой детектора по постоянному току служит резистор регулятора громкости R14.
Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора, с помощью которой регулируется базо- вый ток транзистора Т2 первого каскада усилителя ПЧ. Напряжение АРУ снимается с нагрузки детектора и через фильтр R13 С24 и отвод катушки L10 подается в базовую цепь транзистора Т2.
Усилитель НЧ — трехкаскадный, собран на четырех транзисторах Т4… Т7 типа МП40 по трансформаторной схеме. Первый и второй каскады усилителя НЧ выполнены на транзисторах Т4 и Т5 по схеме с непосредственной связью. Оба каскада охвачены глубокой отрицательной обратной связью по постоянному току (цепь R21, С27, R20). В коллекторную цепь транзистора Т5 включен согласующий трансформатор Тр1. Выходной каскад выполнен на транзисторах Т6 и Т7 по двухтактной трансформаторной схеме. Для коррекции частотной характеристики усилителя НЧ последние два каскада охвачены глубокой отрицательной обратной связью. Напряжение обратной связи снимается с отвода вторичной обмотки трансформатора Тр2 и через конденсатор С28 подается в эмиттерную цепь транзистора Т5. Нагрузкой выходного каскада служит динамическая головка громкоговорителя Гр1 типа 1ГД-39 с сопротивлением звуковой катушки 8 Ом.
Конструкция и детали радиоприёмника Хазар 402:
Корпус радиоприемника выполнен из цветного ударопрочного полистирола. Органы управления (ручки настройки, регулятора громкости) и шкала расположены на лицевой панели приемника.
Переключатель диапазонов, гнезда для подключения внешней антенны Гн1 и заземления Гн2 расположены на задней стенке приемника.
На боковой стороне приемника имеется отсек для батарей источника питания, двух батарей типа 3 336Л. Монтаж приемника выполнен иа двух печатных платах, изготовленных из фольгированного гетинакса.

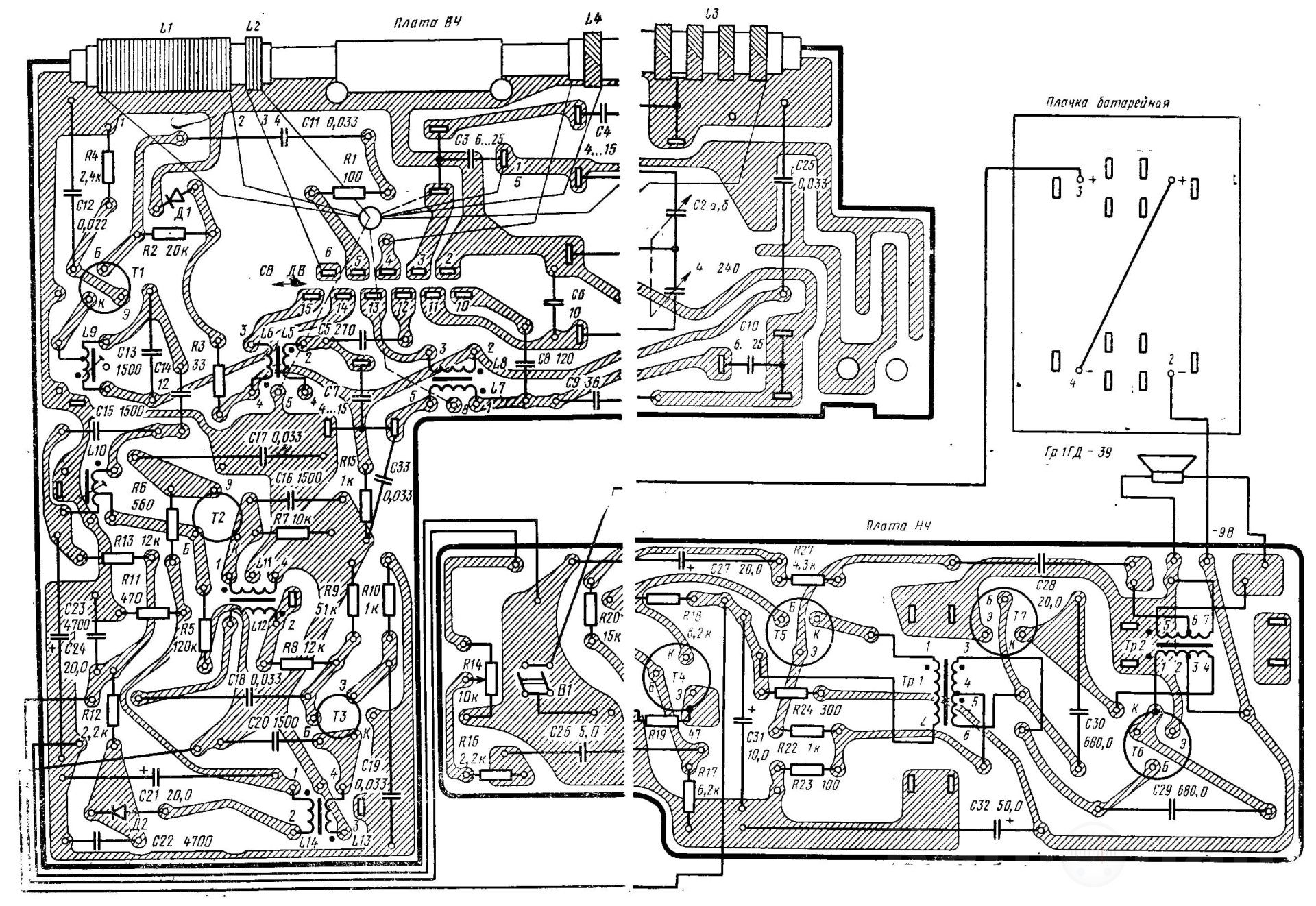

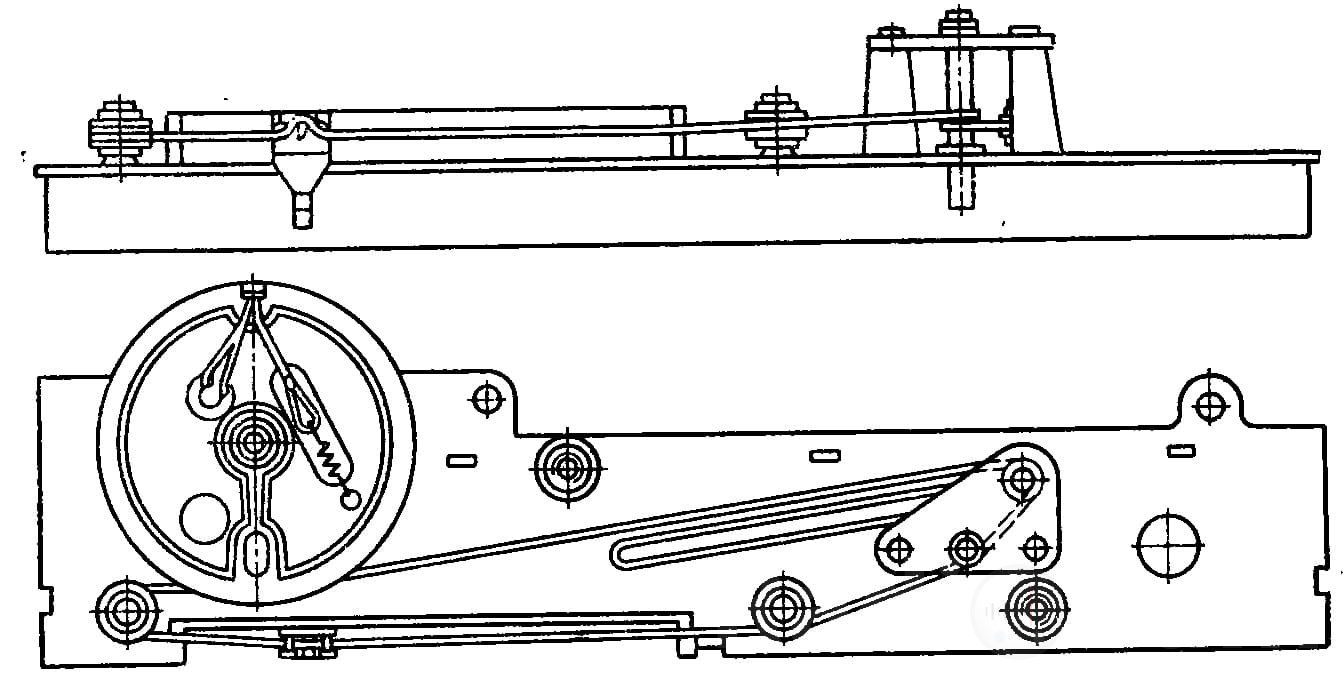

На плате ВЧ расположены все элементы входной цепи, усилителя ПЧ и детектора, а на плате НЧ — элементы усилителя НЧ. Электромонтажная схема печатных плат изображена на рис. 2.96. Настройка приемника осуществляется двухсекционным блоком КПЕ с твердым диэлектриком типа КПП-2 емкостью 4...240 пФ. Кинематическая схема верньерного устройства показана на рис. 2.97. Катушки входных контуров ДВ, СВ и соответствующие им катушки связи намотаны на полистироловых каркасах и размещены на стержне магнитной антенны из феррита марки 400НН длиной 160 и диаметром 8 мм.

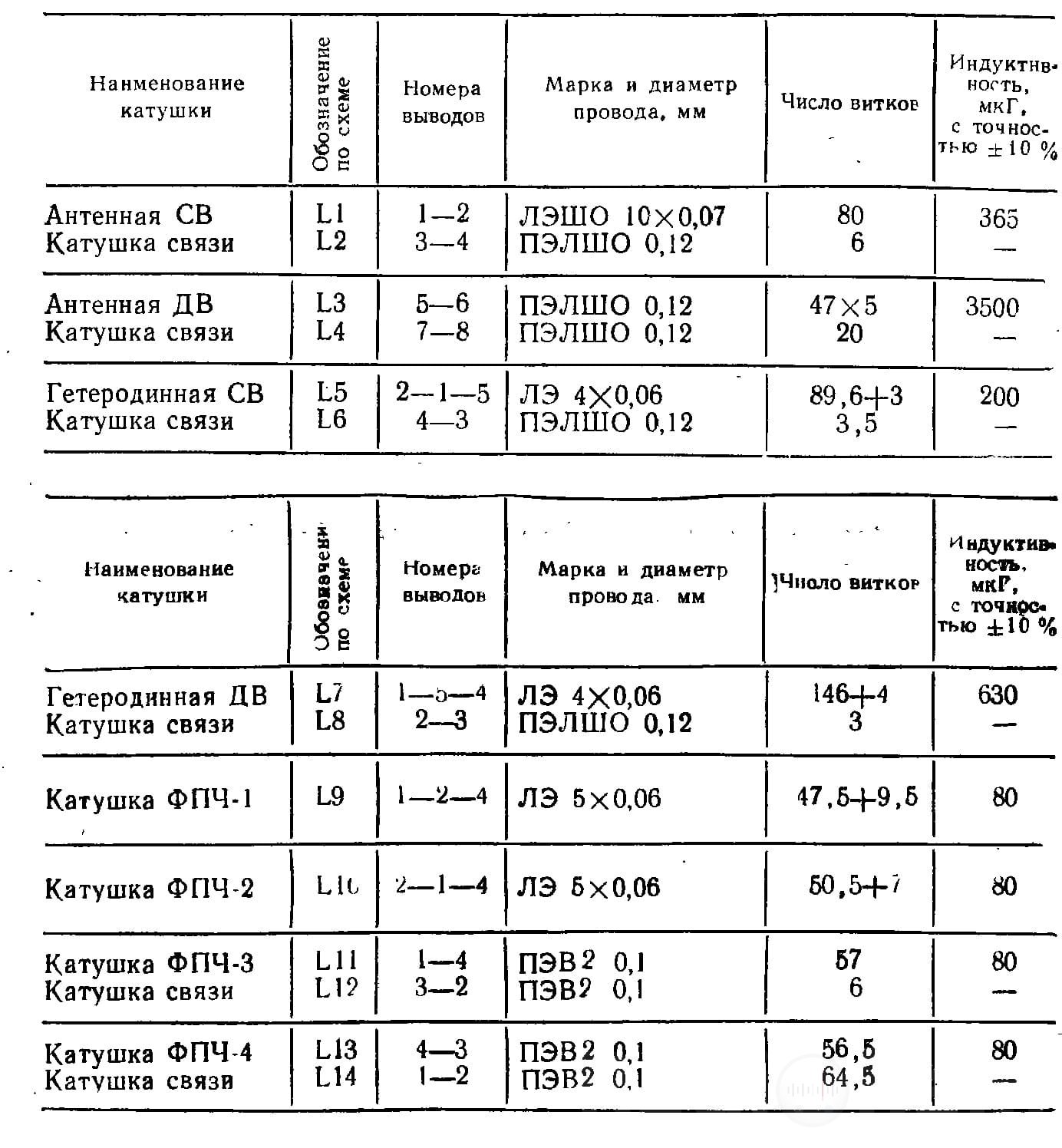

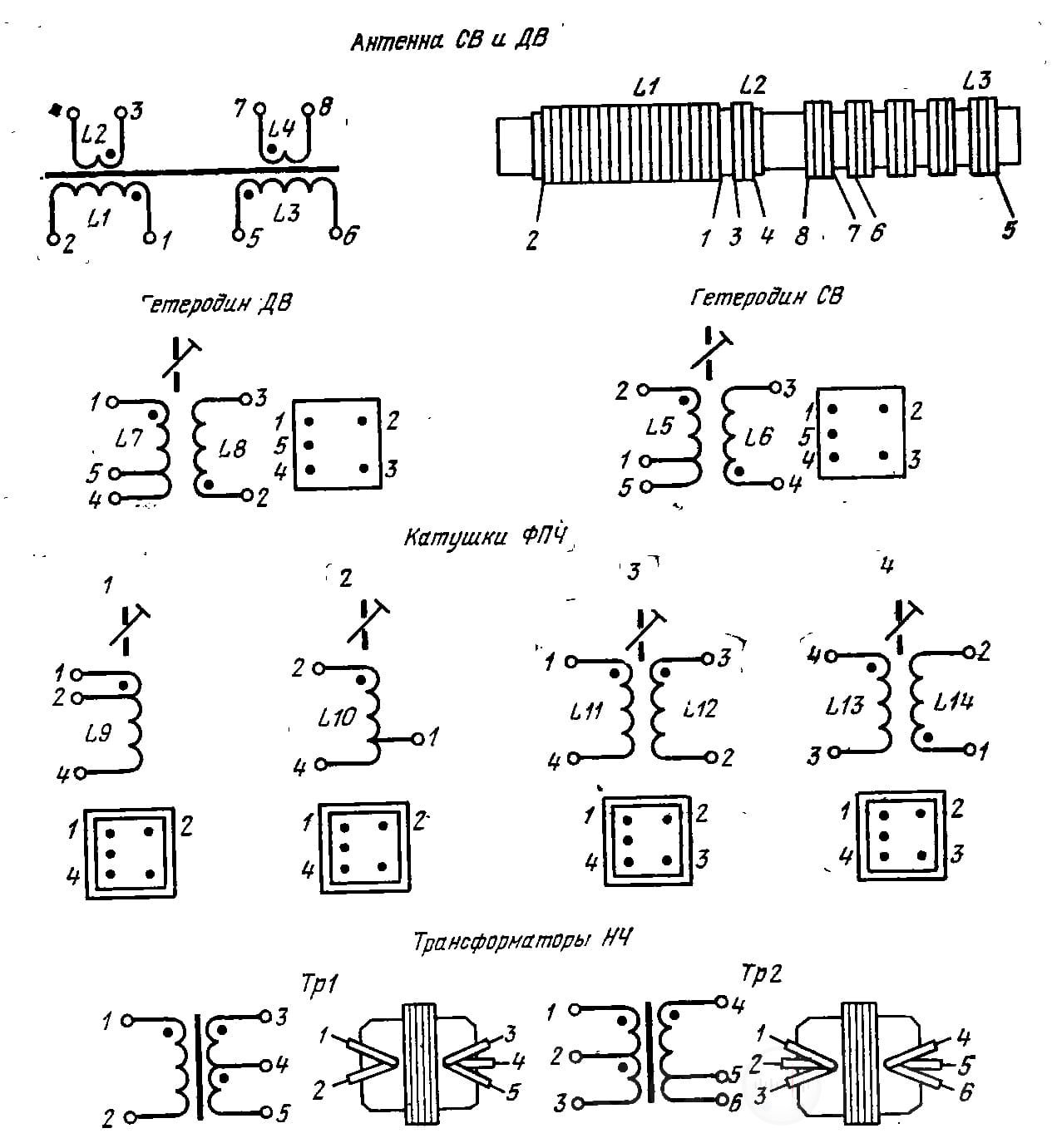

Катушки контуров ПЧ намотаны на трехсекционных каркасах и помещены в чашки из феррита марки 600НН. Катушки гетеродина намотаны на унифицированные четырехсекционные каркасы. Намоточные данные катушек контуров приемника приведены в табл. 2.43.
Трансформаторы усилителя НЧ Тр1 и Тр2 по конструкции однотипны и собраны на сердечниках из пермаллоя марки 50Н типа Ш6, толщина набора 6 мм.
