🔌Технические характеристики портативного радиоприёмника Сокол 403:
- Диапазоны принимаемых волн: ДВ, СВ
- Максимальная чувствительность при выходной мощности 5 мВт:
на ДВ — 600 мкВ/м
на СВ — 200 мкВ/м
- Реальная чувствительность:
на ДВ — 1,2 мВ/м
на СВ — 0,6 мВ/м
- Избирательность по соседнему каналу на ДВ и СВ не менее 26 дБ
- Ослабление сигнала зеркального канала: на ДВ и СВ не менее 20 дБ
- Действие АРУ: при изменении входного сигнала на 26 дБ напряжение сигнала на выходе изменяется не более чем на 6 дБ
- Полоса воспроизводимых звуковых частот: 450...3000 Гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 6%: 100 мВт
- Среднее звуковое давление в полосе воспроизводимых звуковых частот: не менее 0,12 Па
- Источник питания: батарея типа «Крона» или аккумулятор 7Д-0,1
- Напряжение питания 9 В
- Ток, потребляемый приемником при отсутствии сигнала не более 5,5 мА
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 5 В
- Длительность работы приемника при средней громкости при питании:
от батареи «Крона ВЦ» 25...30 ч
от аккумулятора типа 7Д-0,1 12 ч
- Габаритные размеры радиоприёмника: 157х92х40 мм
- Масса радиоприёмника: 400 г
Приемник комплектуется кожаным футляром.
📖История и описание портативного радиоприёмника Сокол 403:
Радиоприёмники «Сокол-М» и «Сокол-403» выпускались с 1970 и 1971 года Московским радиозаводом. Конструкция радиоприёмника «Сокол-403» практически полностью повторяет схему базовой модели «Сокол». Ключевое отличие заключается в замене элементной базы: высокочастотные транзисторы П-422 были заменены на ГТ-309, а низкочастотные П-14 и П-15 — на ГТ-108. Данные изменения незначительно повлияли на общие параметры устройства, однако номинальная выходная мощность снизилась до уровня 50 мВт. Благодаря этому возросла энергоэффективность: время непрерывной работы от батареи «Крона-ВЦ» достигло 100 часов. Производство приёмника продолжалось до 1982 года. Также существовали экспортные версии под различными названиями, и устройства с маркировкой на русском языке встречаются довольно редко. Кроме готовых изделий, производился комплект деталей для самостоятельной сборки.

Принципиальная электрическая схема радиоприёмника «Сокол-403»:

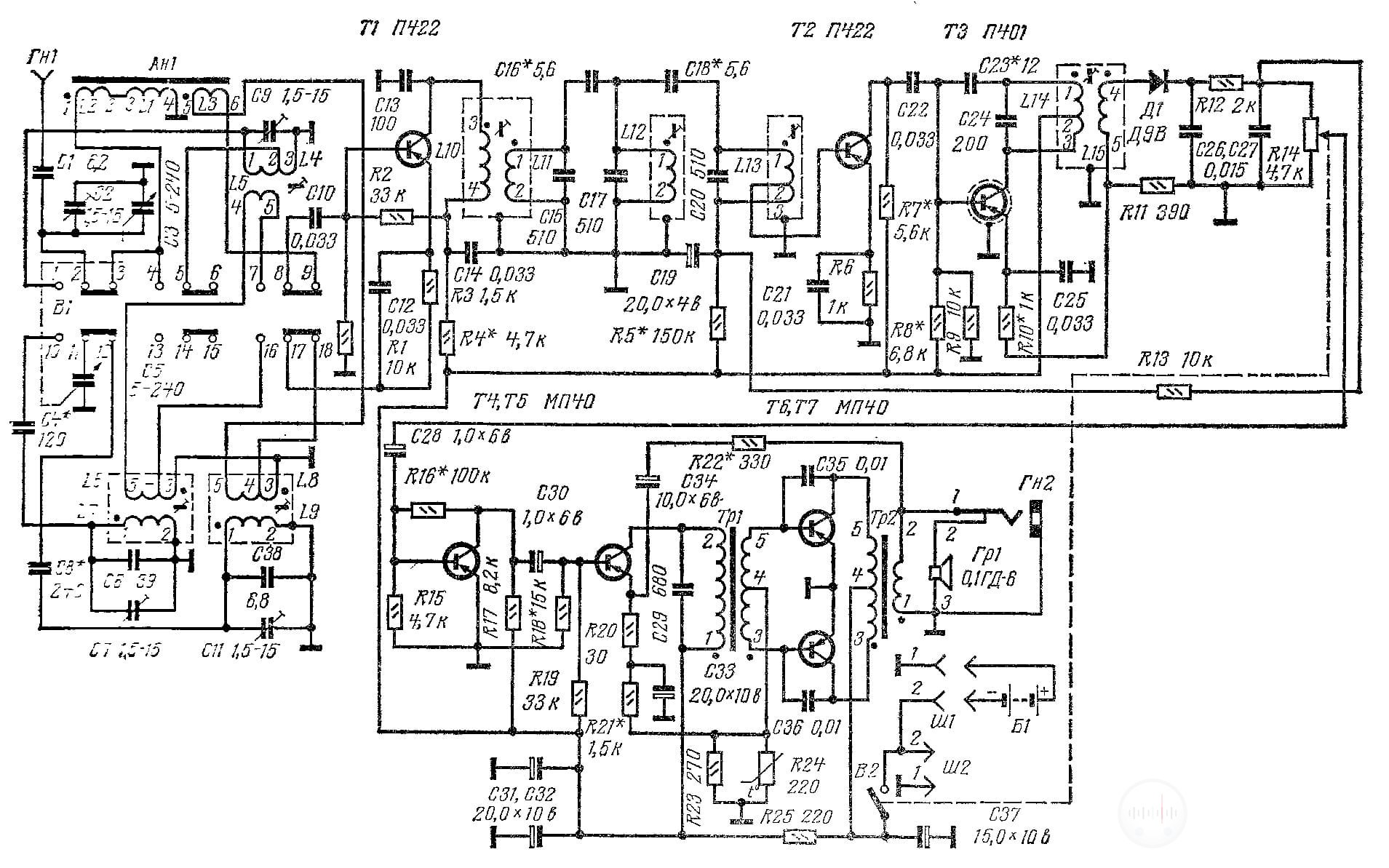

Приемник «Сокол-403» разработан на базе приемника «Сокол» и отличается от него внешним оформлением и незначительными изменениями конструкции и схеме (рис. 153):
1. Для устранения паразитного возбуждения в начале диапазона ДВ параллельно первичной обмотке согласующего трансформатора Тр1 включен конденсатор С27 емкостью 680 пФ.
2. Изменены типы транзисторов ТЗ… Т7 (Т3 П401, Т4… Т7 МП40);
3. Уточнены намоточные данные. Эти изменения позволили повысить стабильность электрических параметров приемника при серийном производстве.

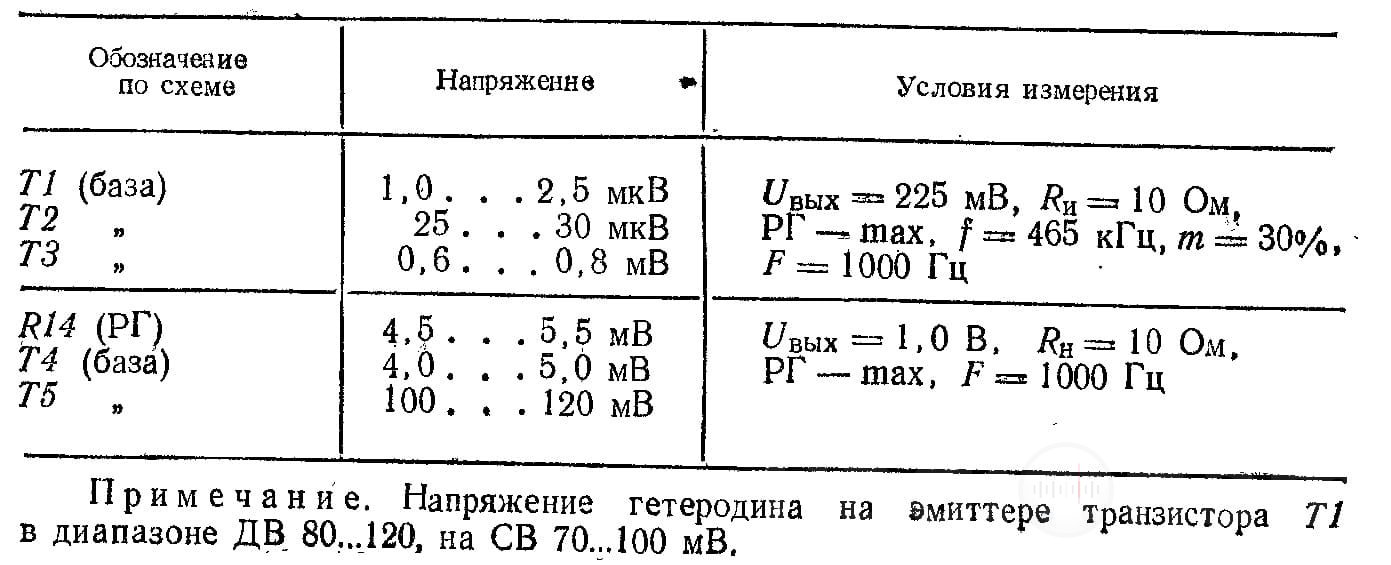

Режимы работы транзисторов приемника приведены в табл. 79, 80.
Конструкция и детали радиоприёмника «Сокол-403»:
Корпус приемника изготовлен из цветного ударопрочного полистирола. Задняя стенка съемная и прикрепляется к корпусу двумя винтами. В ней
имеется отсек для батареи питания. Органы управления: ручка настройки, ручка регулятора громкости с выключателем питания и гнездо для подключения телефона расположены на боковых стенках, а переключатель диапазонов, гнездо для подключения наружной антенны — на задней крышке. Шкала проградуирована в мегагерцах.

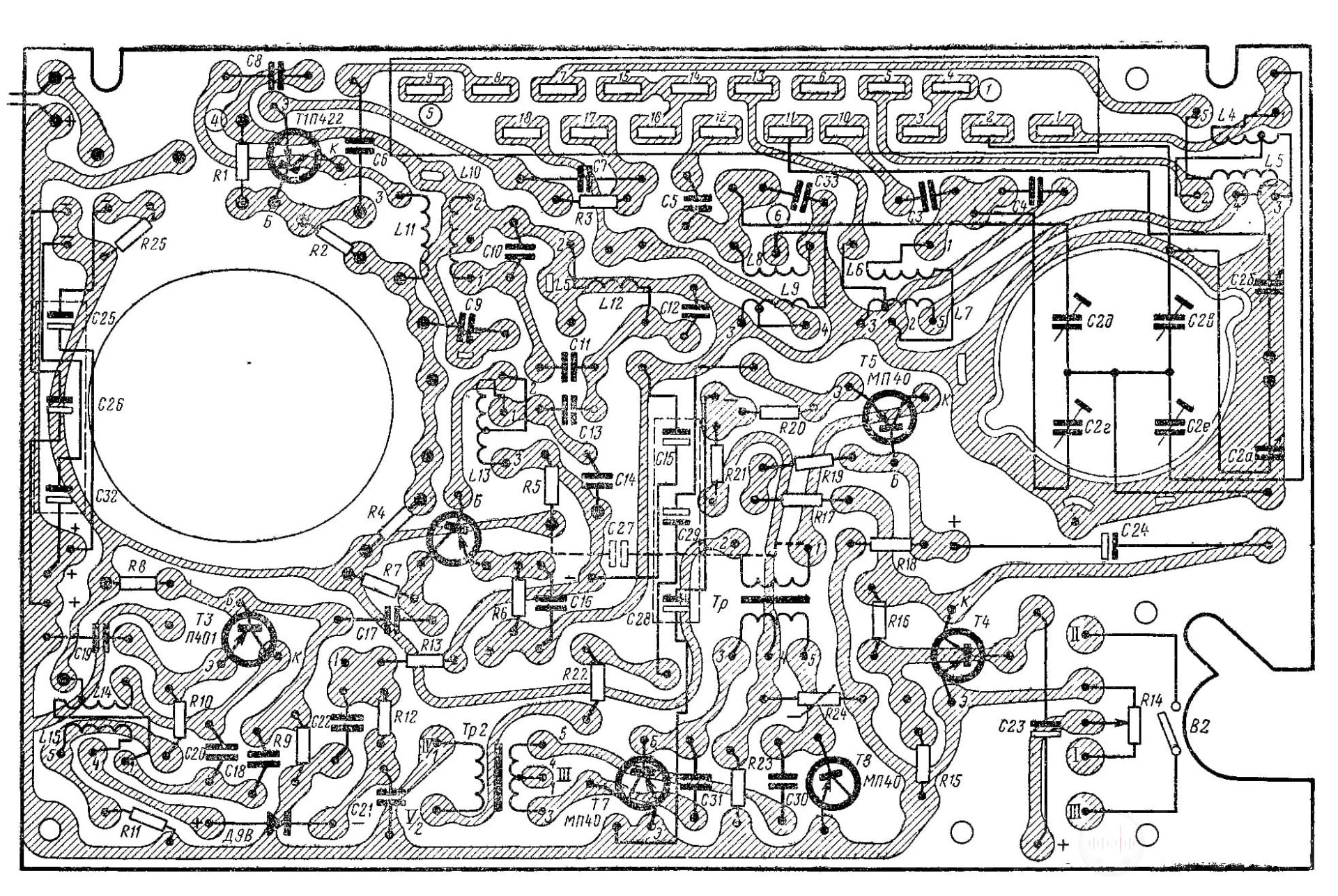

В корпусе укреплены громкоговоритель типа 0,1ГД-6 и монтажная плата с деталями (рис. 155).

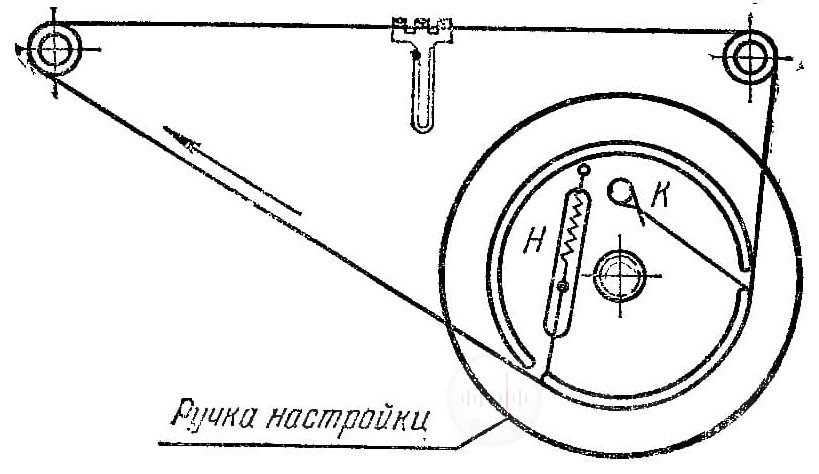

Настройка приемника осуществляется двухсекционным блоком КПЕ твердым диэлектриком типа КПЕ-5, емкостью 5...240 пФ. (рис. 157). На крышке блока конденсаторов КПЕ-5 установлены четыре подстроечных конденсатора емкостью 1,5...12 пФ. Переключатель диапазонов продольно ножевого типа на два положения имеет шесть групп контактов. Магнитная антенна выполнена на ферритовом стержне марки 600HH размерами 115х20х3 см, на котором размещены катушки входного контура CB L1, L2 и катушка связи L3. Катушки контуров ФСС, гетеродина и входного контура ДВ намотаны на трех секционных каркасах и помещены в ферритовые чашки марки 600HH диаметром 8,6 мм, имеющие подстроечные сердечники из того же материала длиной 12 мм. Катушки контуров ФСС ПЧ и гетеродина заключены в латунные экраны.

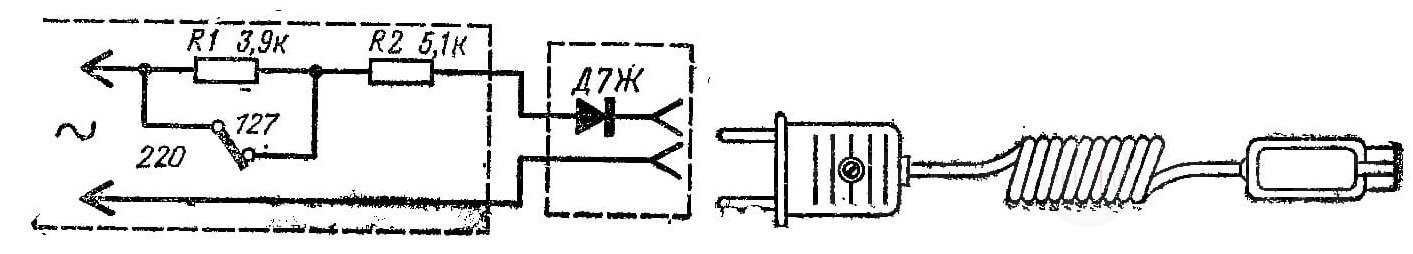

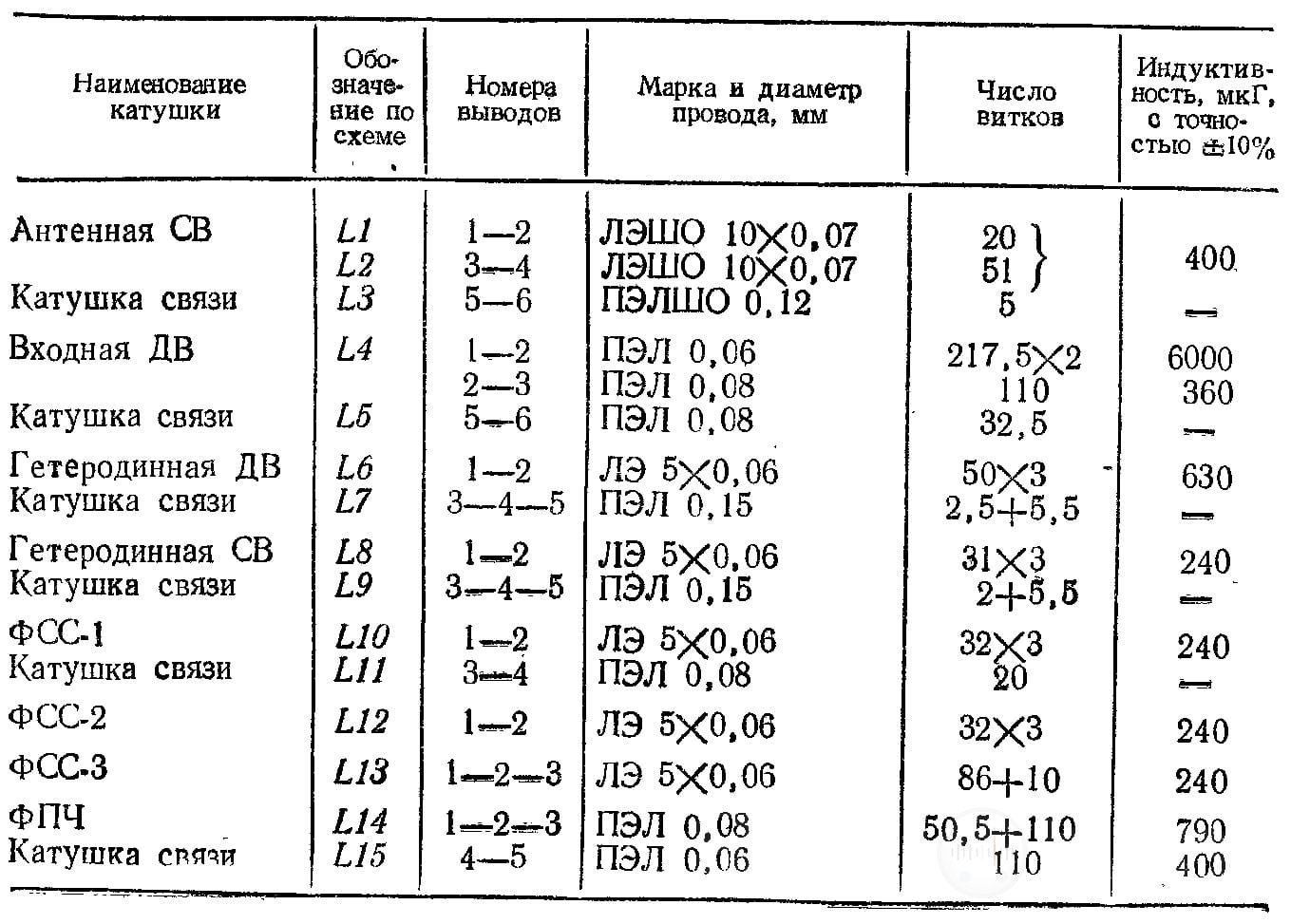

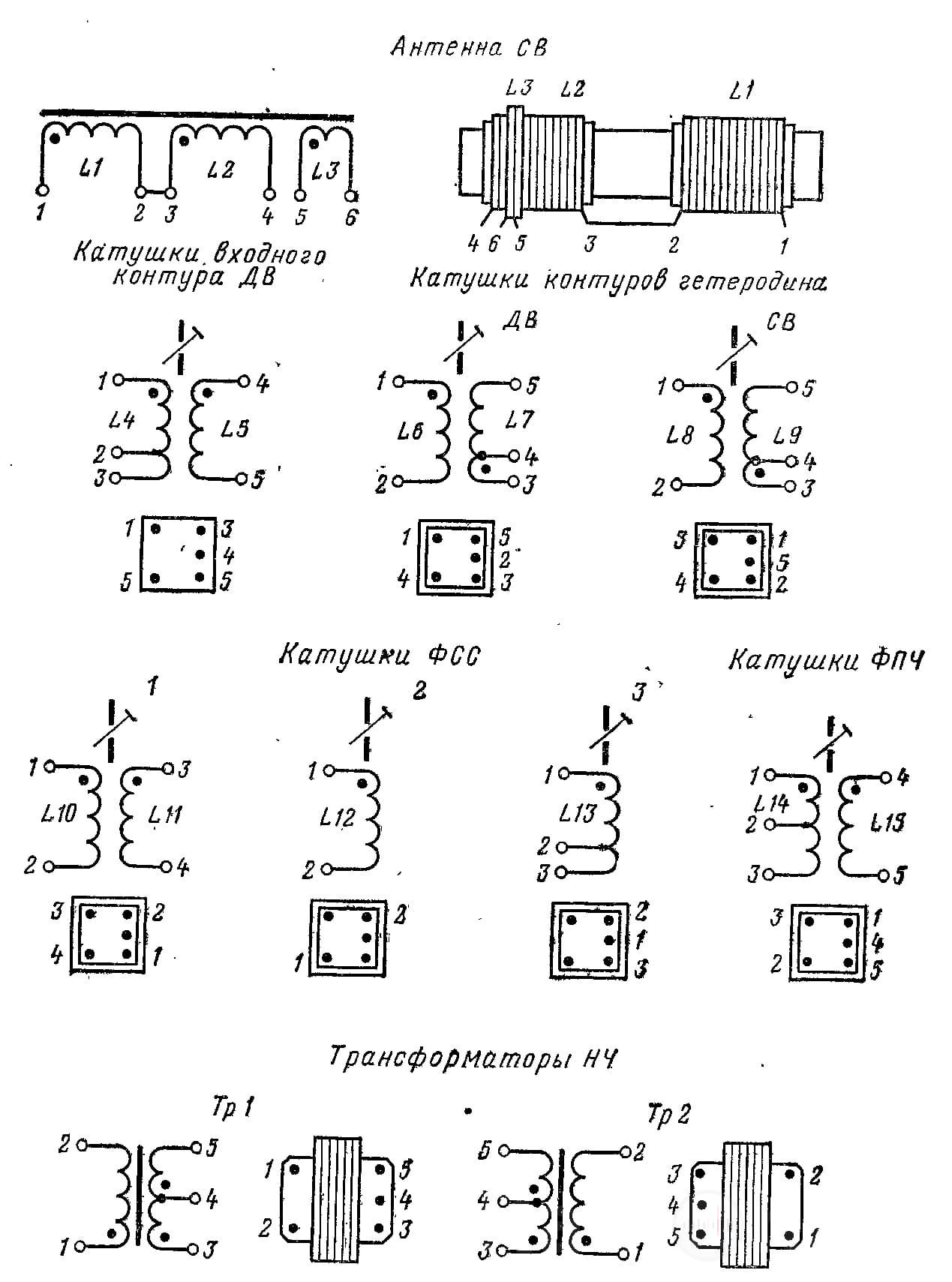

Намоточные данные контурных катушек приемника приведены в табл. 81. Трансформаторы усилителя НЧ (Tp1 и Тр2) по конструкции однотипны и собраны из пластин пермаллоя марки 50Н типа ШЗ, толщина набора 6 мм. Распайка выводов всех катушек контуров и трансформаторов НЧ показана на рис. 156. Схема зарядного устройства показана на рис. 158.
