Портативные электрофоны Лидер 302 и Рогнеда 302 post ZaharK

🔌Технические характеристики электрофона Лидер 302:

Усилитель НЧ:

Номинальная выходная мощность усилителя при коэффициенте нелинейных искажений всего тракта усиления не более 3%: 300 мВт
Максимальная выходная мощность усилителя при коэффициенте нелинейных искажений всего тракта усиления не более 10%: не менее 500 мВт
Полоса воспроизводимых звуковых частот не уже 150...7100 Гц
Чувствительность тракта усиления не хуже 250 мВ
Входное сопротивление не менее 300 кОм
Пределы регулирования тембра на частоте 5000 Гц не менее 8 дБ
Выходное напряжение усилителя НЧ на гнезде для подключения магнитофона (на запись) 150...300 мВ
Уровень фона по электрическому напряжению для усилительного тракта не хуже 34 дБ
Среднее номинальное звуковое давление не менее 0,3 Па
Источник питания: шесть элементов типа 373
Напряжение питания: 9 В
Ток, потребляемый усилителем НЧ при отсутствии сигнала иа входе, не более 16 мА
Мощность, потребляемая от источника питания, не более 2 Вт Уровень помех от вибрации не хуже —28 дБ
Уровень акустического шума не более 40 дБ

Электропроигрывающее устройство:

Напряжение питания 9 В
Мощность, потребляемая ЭПУ, не более 0,75 Вт
Частота вращения диска ЗЗ об/мин
Полоса эффективно воспроизводимых звуковых частот 50...10 000 Гц
Чувствительность звукоснимателя 50⁺⁵⁰ мВ/(см/с)
Прижимная сила звукоснимателя: в горизонтальном (стационарном) положении 100 мН, в походных условиях 200 мН
Коэффициент детонации не более 0,5%.
Габаритные размеры электрофона: 316х288х104 мм
Масса электрофона: 2,7 кг

📖История и описание электрофона Лидер 302:

Электрофоны портативные «Лидер-302» и «Рогнеда-302» с 1970 года выпускал Саратовский завод точной электромеханики. Переносный электрофон 3 класса типа 3-ЭФ-ЗМ, предназначен для полуавтоматического проигрывания монофонических грампластинок формата 175 мм. Предусмотрено подключение внешнего магнитофона для записи с проигрываемой грампластинки. Электрическая схема, внешний вид и конструкция моделей идентичны. Для расширения ассортимента продукции электрофоны выпускали в двух названиях.

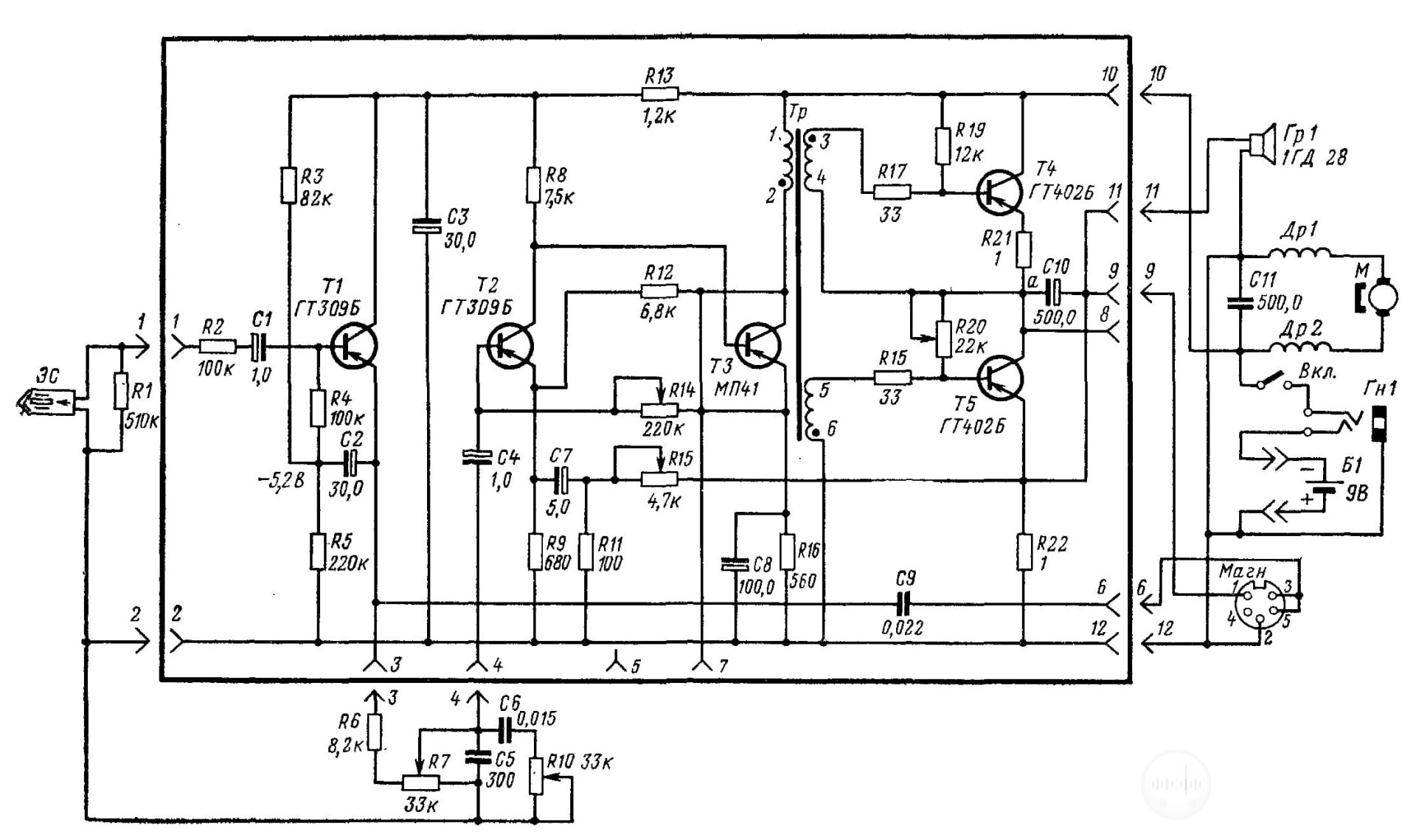

Принципиальная электрическая схема электрофона Лидер 302:

Схема электрофона «Лидер-302» (рис. 301) состоит из двух функциональных блоков: усилителя НЧ и односкоростного электропроигрывающего устройства (ЭПУ).

Усилитель НЧ четырехкаскадный на пяти транзисторах (Т1… Т5). Первый каскад усилителя собран по схеме эмиттерного повторителя на высокочастотном транзисторе Т1 типа ГТ309Б, имеющем малый коэффициент шума.

Нагрузкой каскада служит резистор регулятора громкости R7, со средней точки которого напряжение выходного сигнала с первого каскада подается на базу транзистора Т2 второго каскада усилителя НЧ. Для коррекции частотной характеристики в области высоких звуковых частот в базовую цепь транзистора Т2 включена цепь регулятора тембра: резистор R10 и конденсатор С6. Второй и третий каскад собраны на транзисторах Т2 (ГТ309Б) и ТЗ (МП41) по схеме с непосредственной связью. Нагрузкой транзистора ТЗ служит согласующий трансформатор Тр1. Режимы работы транзисторов Т2 и ТЗ подбираются подстрочным резистором R14.

Выходной каскад усилителя НЧ выполнен на транзисторах Т4 и Т5 (типа ГТ402Б) по двухтактной бестрансформаторной схеме, работающей в режиме, близком к классу В. Нагрузкой выходного каскада служит динамическая головка громкоговорителя типа 1 ГД-28. Для уменьшения нелинейных искажений и повышения стабильности усиления три последних каскада охвачены глубокой отрицательной обратной связью. Напряжение обратной связи снимается с нагрузки выходного каскада и через резистор R15 и конденсатор С7 подается в эмиттерную цепь транзистора Т2 второго каскада усилителя НЧ.

Глубина обратной связи регулируется подстроечным резистором R15. Напряжение в точке а (транзисторы Т4 и Т5) устанавливается резистором R20.

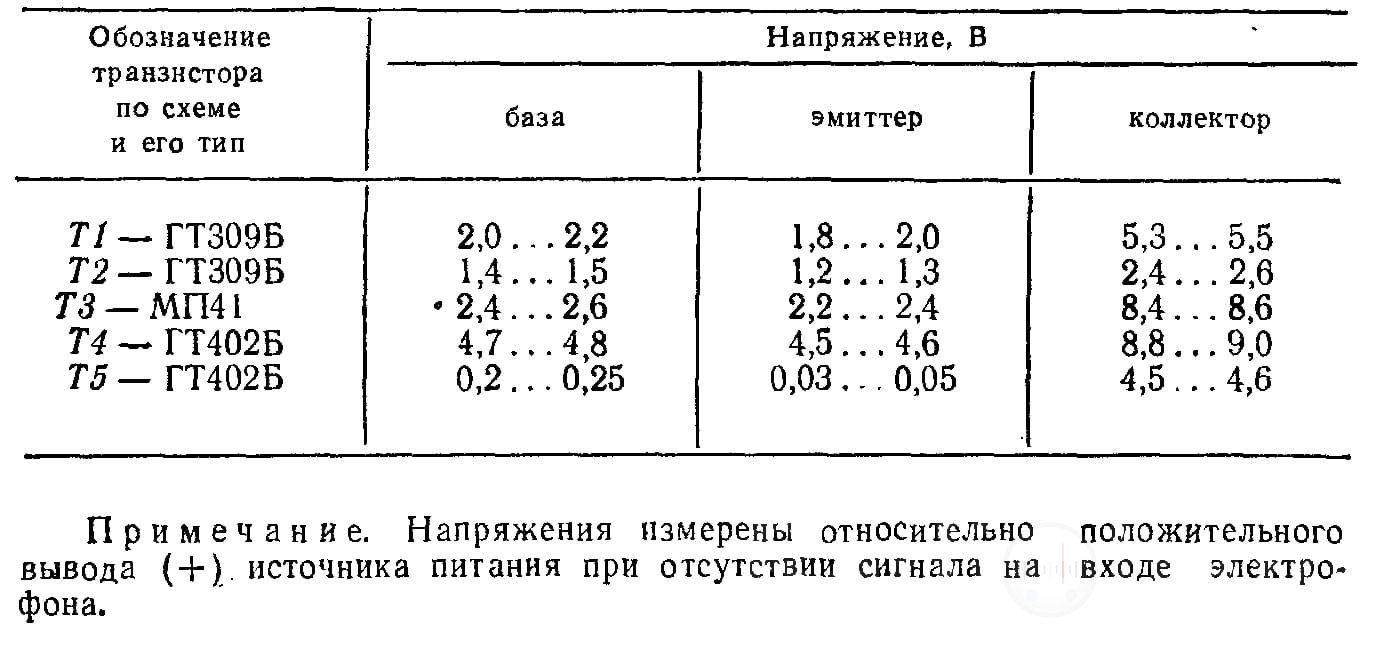

К электрофону можно подключить внешний источник питания напряжением 9 В (через разъемное соединения Ш1), При подключении внешнего источника питания внутренняя батарея автоматически отключается. Режимы работы транзисторов усилителя НЧ электрофона приведены в табл. 141 и 142.

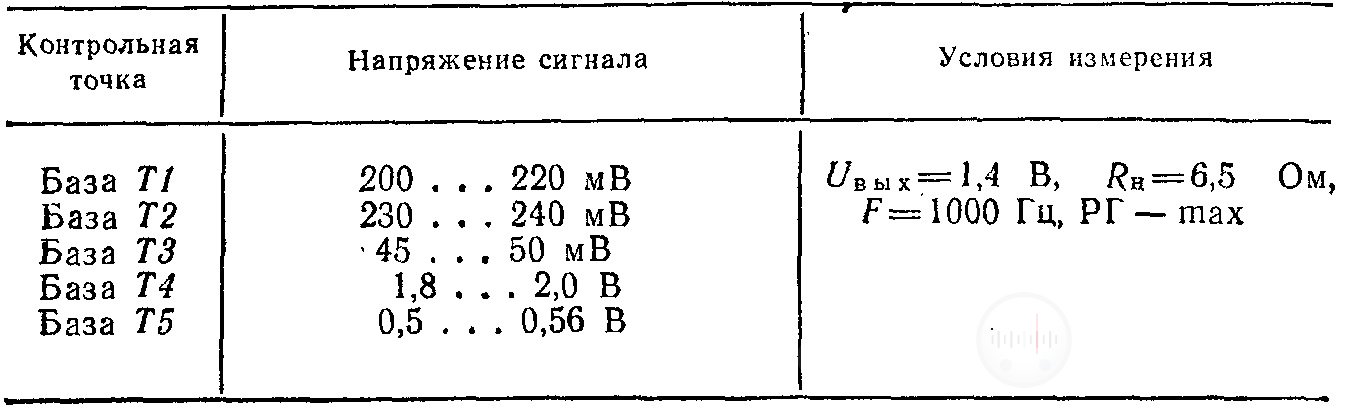

Измерение переменного напряжения на входе и выходе трансформатора Гр производится при подаче на вход усилителя НЧ сигнала от звукового генератора напряжением 150...250 мВ частотой 1000 Гц при полностью введенных регуляторах громкости и тембра.

Электропроигрывающее устройство имеет звукосниматель с головкой типа ГЗК-661, механизмы микролифта и автостопа, электродвигатель постоянного тока типа ДПС-1 с полуавтоматическим выключением. Для уменьшения помех усилителя НЧ электродвигатель ЭПУ включен в общую цепь питания электрофона через дроссели Др1 и Др2, параллельно источнику питания подключен конденсатор С11 емкостью 500 мкФ.

Конструкция и детали электрофона Лидер 302:

Корпус электрофона выполнен из цветного ударопрочного полистирола с отделкой металлическими и полистироловыми накладками. Органы управления расположены на верхней панели корпуса и имеют соответствующие обозначения. В средней части панели находятся две кнопки: первая (справа) для выключения электрофона и возврата грампластинки, а вторая (слева) для изменения нагрузок на иглу звукоснимателя (на два положения: «Покой», «Движение»), Слева на панели находятся ручки регуляторов тембра и громкости. Выше кнопок имеется щель, в которую помещается грампластинка. Когда грампластинка вдвинута в щель до отказа, автоматически начинает вращаться диск, по окончании проигрывания ЭПУ автоматически выключается.

На правой боковой стороне размещены контактные гнезда для подключения магнитофона (на запись) и внешнего источника питания.

В корпусе электрофона закреплен несущий полистироловый каркас (шасси), на котором установлены основные узлы и детали электрофона: печатная плата усилители НЧ, плата ЭПУ, громкоговоритель. На этом же каркасе установлены переменные резисторы регуляторов громкости (R7) и тембра (R10), кнопочный переключатель изменения нагрузки на иглу звукоснимателя и выключения электрофона, гнезда разъемных соединений, керамические конденсаторы С5, С6 и резистор R6.

Усилитель НЧ смонтирован в основном на печатной плате, изготовленной из фольгированного гетинакса. Электромонтажная схема его показана на рис. 302. Согласующий трансформатор усилителя НЧ (Тр1) выполнен на сердечнике, изготовленном из пластин пермаллоя марки 50Н типа Ш8, толщина набора 12 мм. Намоточные данные согласующего трансформатора Тр1 приведены в табл. 168.

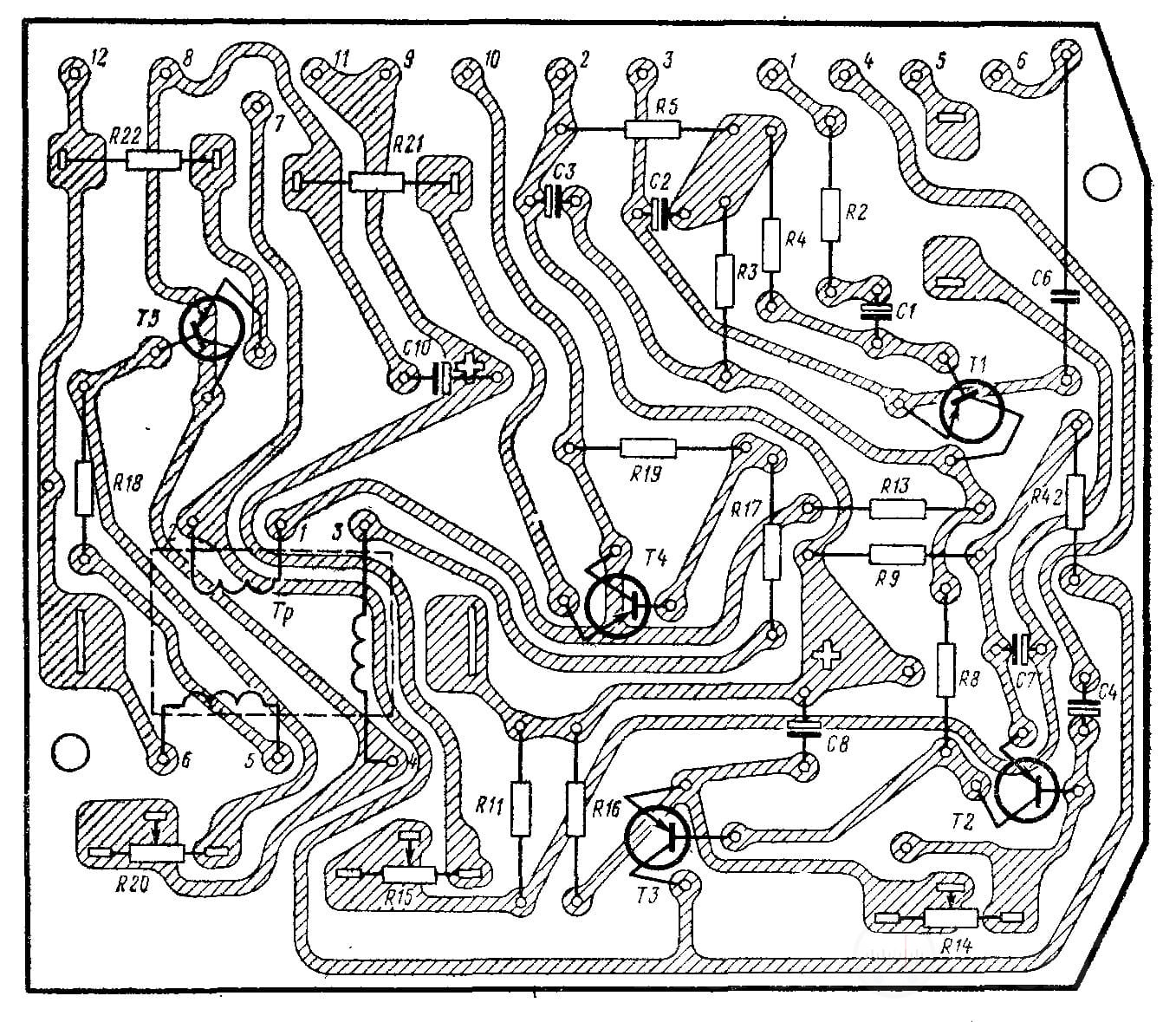

Рис. 302. Электромонтажная схема усилителя НЧ электрофона «Лидер-302».

Электропроигрывающее устройство. Основанием его служит металлическая панель, на которой укреплен электродвигатель ДПС-1 с приводным механизмом, звукосниматель, механизмы микролифта и автостопа, кулачковый механизм и все прочие детали. Схема расположения основных узлов и деталей на панели ЭПУ приведены на рис. 303...305. Полуавтоматическая работа электропроигрывающего устройства электрофона «Лидер-302» обеспечивается кулачковым механизмом.

Принцип работы ЭПУ следующий. В исходном (нерабочем) состоянии звукосниматель 27 поднят вверх толкателем 23, опирающимся на скос кулачка 51, и прижат к опорной стойке 18 кулачком через выступ звукоснимателя. Рычаг 3 прижат пружиной 2 к ограничительной стойке 4. Контактная группа 31, включающая питание, разомкнута под действием упора 38. Фиксатор 43 утоплен под действием рычага 52, работающего на наклонной плоскости кулачка 51 (давление фрикционного колеса на насадку и диск снято). Кулачок 51 имеет два устойчивых состояния (скос — нерабочее, выступ — рабочее), которые обеспечиваются пружиной 37.

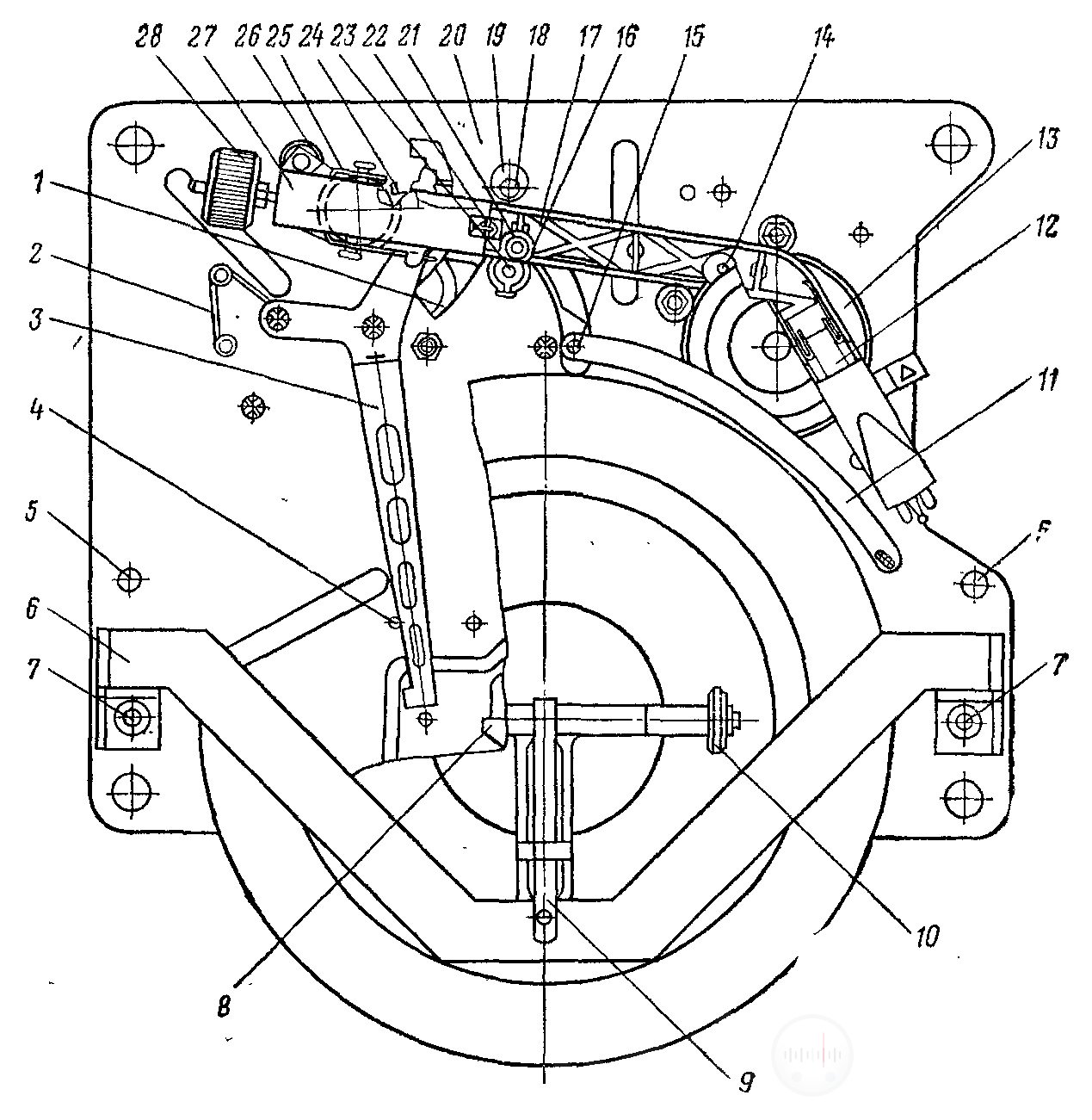

Рис. 303. Схема расположения основных узлов и деталей на плате ЭПУ (вид сверху) электрофона «Лидер-302»:
1 — прилив кулачка;
2 — пружина;
3 — рычаг автостопа;
4 — стойка ограничения рычага автостопа;
5 — стойка направляющая;
6 — пружина;
7 — стойка (держатели);
8— храповик диска;
9 — пружина прижима;
10 — прижимной ролик;
11 — щетка;
12 — головка звукоснимателя;
13 — фрикционное колесо;
14 — втулка (насадка);
15 — стойка кулачка;
16 — планка;
17 — кронштейн звукоснимателя;
18 — опорная стойка;
19 — втулка (эксцентрик);
20 — панель;
21— винт (для регулировки звукоснимателя);
22— пружина (для регулировки давления в позиции «Покой»);
23 — толкатель;
24 — кольцо (для регулировки автостопа);
25 — пружина (крепления кронштейна звукоснимателя);
26 —груз;
27— звукосниматель;
28 — груз (для балансировки звукоснимателя)

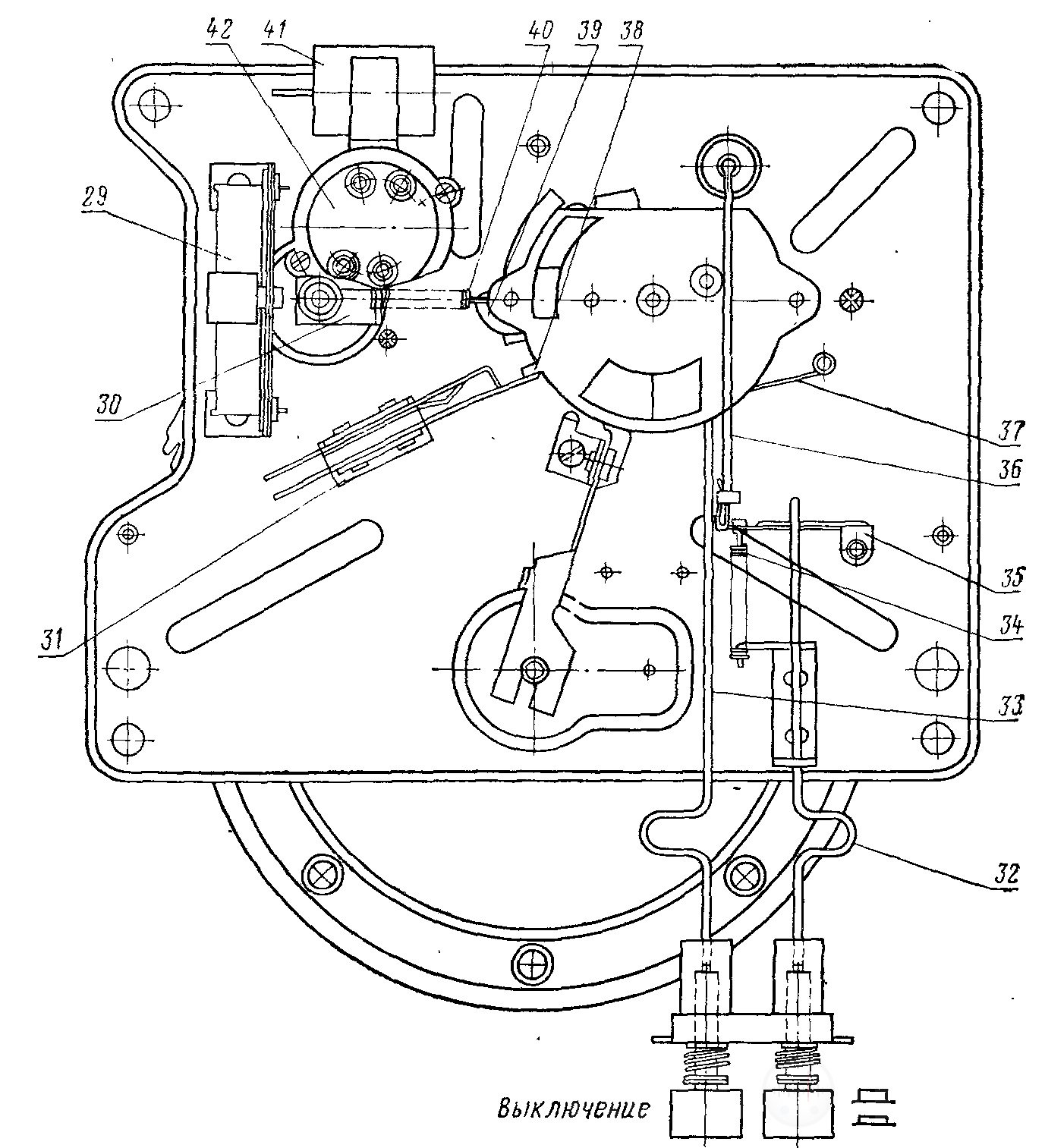

Рис. 304. Схема расположения основных узлов и деталей на панели ЭПУ (вид снизу) электрофона «Лидер-302»:
20— дроссели;
30 — кронштейн (для подвода фрикционного ролика);
31 — контактная группа;
32 — толкатель (для изменения давления);
33 — толкатель (для выключения):
34 — пружина (для изменения давления);
35 — рычаг;
36 — нить (для регулировки и изменения давления);
37 — пружина кулачка;
38 — упор кулачка;
39 — рычаг кулачка;
40 — пружина для поджатия фрикционного ролика;
41 — конденсатор;
42 — электродвигатель

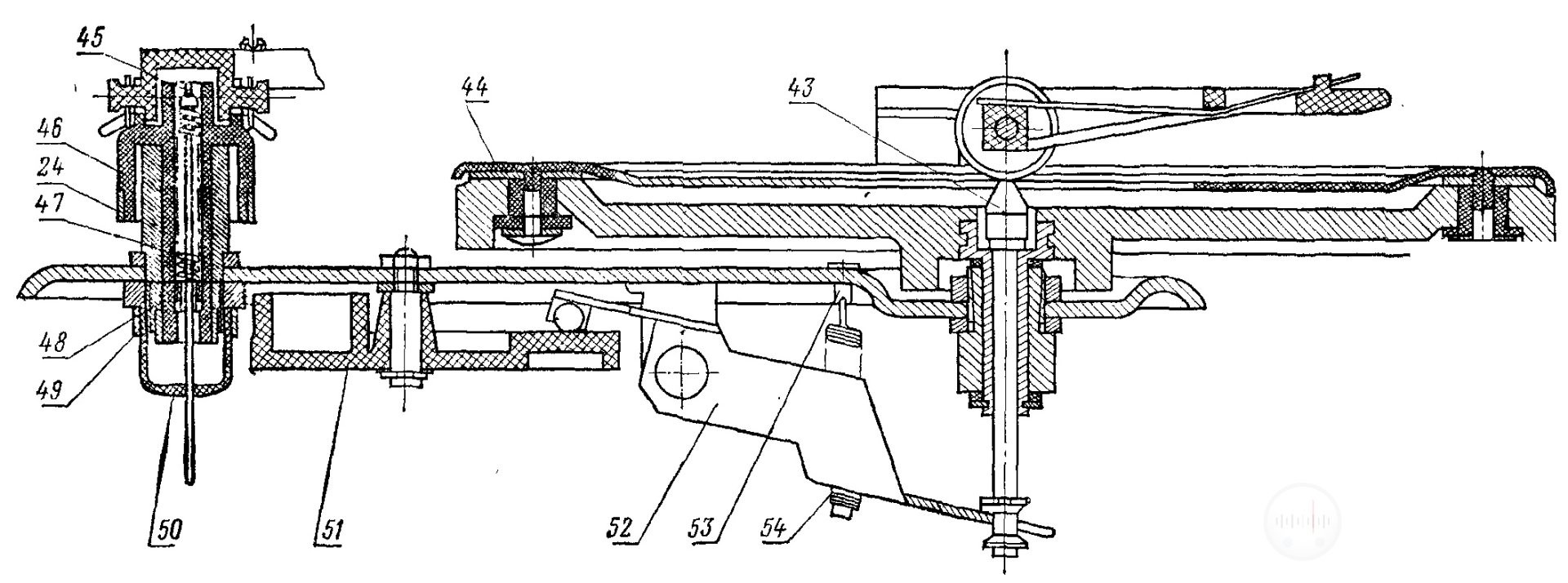

Рис. 305. Схема расположения основных узлов и деталей на панели ЭПУ (вид слева разреза панели ЭПУ) электрофона «Лидер-302»:
24 — кольцо (для регулировки автостопа);
43 — фиксатор грампластинки;
44 — диск;
45— рычаг (для изменения давления);
46 — кронштейн (основание звукоснимателя);
47 — пружина (для регулировки давления в положении «движение»);
48 — втулка резьбовая;
49 — кольцо пружинное;
50 — чашка;
51 — кулачок;
52 — рычаг фиксатора грампластинок;
53 — рым;
54 — пружина (для поджатия рычага 52 фиксатора)

Устанавливаемая для проигрывания грампластинка своим краем нажимает на стойку 15, жестко связанную с кулачком 51, и переводит его в другое устойчивое состояние. Под действием рычага 52, пружины 54, фиксатора 43, направляющих стоек 5, прижимных роликов 10, прижима 6 грампластинка переводится в рабочее положение. При этом толкатель 23 звукоснимателя скользит по наклонной плоскости кулачка 51 и опускает звукосниматель 27 на грампластинку. Одновременно отходит упор 38 от пластины контактной группы 31, при этом происходит замыкание контактов и подача напряжения питания 9 В на электродвигатель 42 и усилитель НЧ электрофона. Хвостовик рычага 3 под действием пружины 2 упирается в выступ регулируемого кольца 24.

Вращение вала электродвигателя 42 при помощи фрикционного колеса 13 передается на диск 44. После окончания проигрывания игла головки звукоснимателя попадает на выводную канавку грампластинки, лежащую в зоне диаметром 98...106 мм, при этом хвостовик рычага 3, ранее опиравшийся на выступ регулируемого кольца 24, соскакивает с него. В результате этого второй хвостовик рычага 3 входит в зацепление с храповиком 8 вращающегося диска 44. Одним из своих зубьев храповик толкает рычаг 3 в продольном направлении и переводит кулачок 51 в исходное положение. Кулачок, воздействуя своим выступом на упор звукоснимателя, а скосом на толкатель 23, возвращает звукосниматель 27 в исходное (нерабочее) положение. Одновременно при повороте кулачка при помощи стойки 15 происходит выталкивание пластинки из приемной щели на 10...20 мм, а упором 38 кулачка размыкается контактная группа, отключающая усилитель и электродвигатель от источника питания.

Для выключения электрофона в любой момент воспроизведения записи имеется кнопка «Выключение», действующая на кулачок через толкатель 33.

Для очистки иглы звукоснимателя 27 на стойке 15 установлена щетка 11.

В радиоле имеется возможность изменять нагрузку на иглу звукоснимателя с помощью кнопки «Покой — Движение». В режиме «Покой» давление иглы в пределах 70...100 мН регулируется пружиной 22, а в режиме «Движение» давление в пределах от 160 до 200 мН устанавливается пружиной 47 при помощи резьбовой втулки 48 в стойке звукоснимателя.

Уровень подъема звукоснимателя над пластинкой в нерабочем положении подбирают винтом 21. Заход звукоснимателя на пластинку регулируется эксцентриком 19.

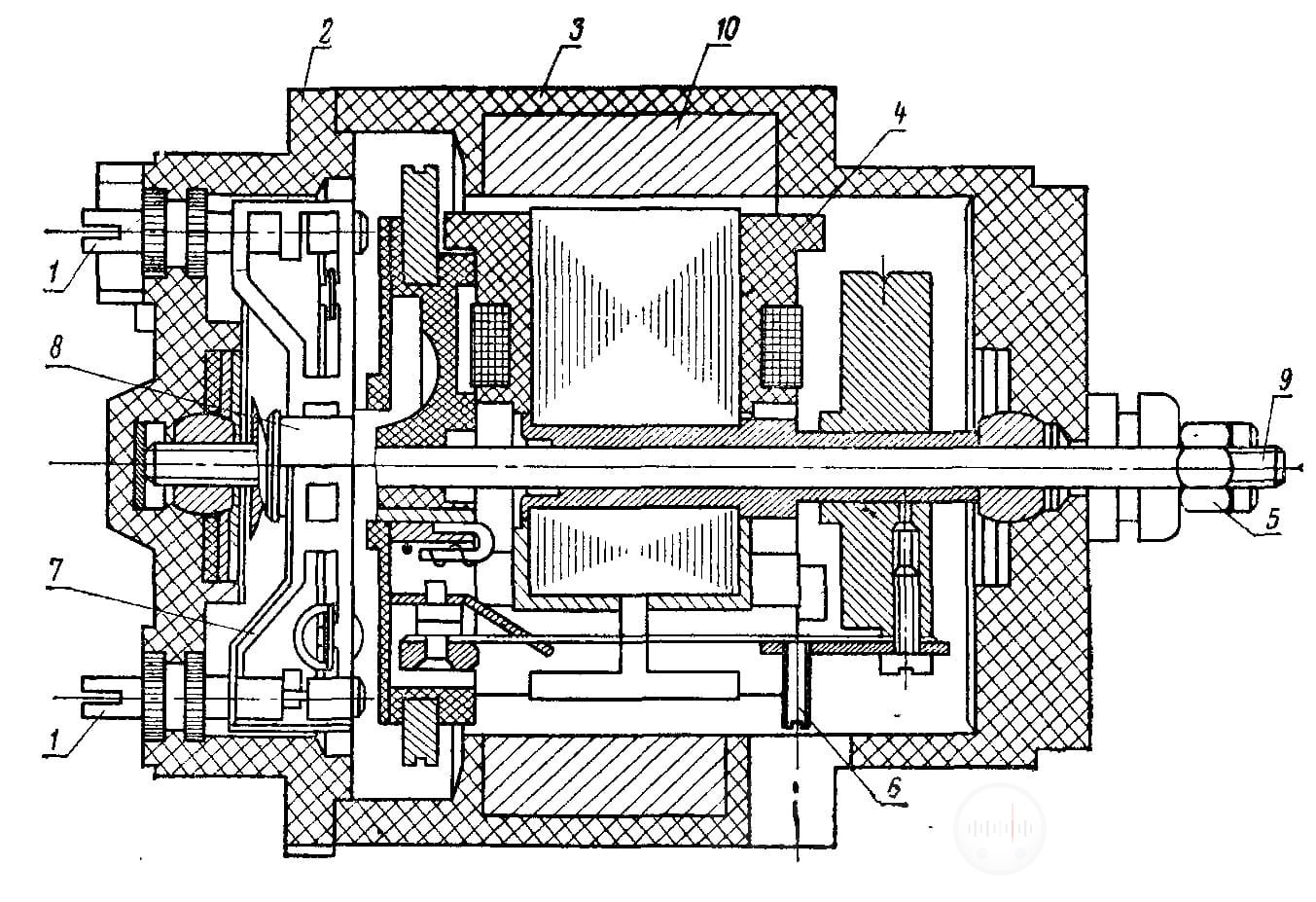

В электрофоне применен электродвигатель постоянного тока с вибрационным центробежным регулятором скорости вращения типа ДПС-1. Частота вращения вала электродвигателя 1800±35 об/мин. Устройство электродвигателя показано на рис. 306. Обмотки дросселей Др1 и Др2 намотаны на резисторах типа ВС-2 сопротивлением 100 кОм. На каждом резисторе намотано по 70 витков провода марки ПЭВ-2 диаметром 0,44 мм. Сопротивление обмоток постоянному току равно 0,22 Ом.
