🔌Техническиехарактеристики:
- Питание магнитофона от сети переменного тока частотой 50 Гц, напряжением 127 или 220 В с отклонением не более 10%.
- Потребляемая мощность не более: 65 ВА.
- Запись — четырехдорожечная.
- Скорости движения ленты:
Основные: 19,05 см/с ± 2% и 9,53 см/с ± 2%
Дополнительная: 4,76 см/с ± 3%
- Рабочий диапазон записываемых и воспроизводимых частот на линейном выходе:
При скорости 19,05 см/с: 40-18000 Гц
При скорости 9,53 см/с: 63-12500 Гк
При скорости 4,76 см/с: 63- 6300 Гц
Скорость 19.05 см/с предпочтительна для высококачественных музыкальных программ. Скорость 4,76 см/с предназначена для записи речевых программ.
- Длительность произведенной записи или воспроизведения четырех дорожек при использовании катушек № 18 с лентой тип А-4402-6 (525 м):
При скорости 19,05 см/с: 3 часа
При скорости 9,53 см/с: 6 часов
при скорости 4,76 см/с: 12 часов.
- Диапазон регулировки тембра по низким и высоким частотам: 15 дБ.
- Чувствительность входов магнитофона:
С микрофона: 0,3 мВ.
Со звукоснимателя или другого магнитофона: 150 мВ.
С радиоприемника или телевизора: 10-30 мВ.
С радиотрансляционной линии: 10-30 В.
- Номинальная выходная электрическая мощность:
При работе на внутреннюю акустическую систему, состоящую из двух головок 1ГД-40Р-100: 2 Вт
При работе на внешнюю акустическую систему с мо дулем полного электрического сопротивления 8 Ом: 4 Вт.
- Максимальная выходная электрическая мощность при работе на внешнюю акустическую систему с моду лем полного электрического сопротивления 8 Ом — 8 Вт.
- Выходное напряжение на линейном выходе: 0,25-0,5 В.
📖История и описание:

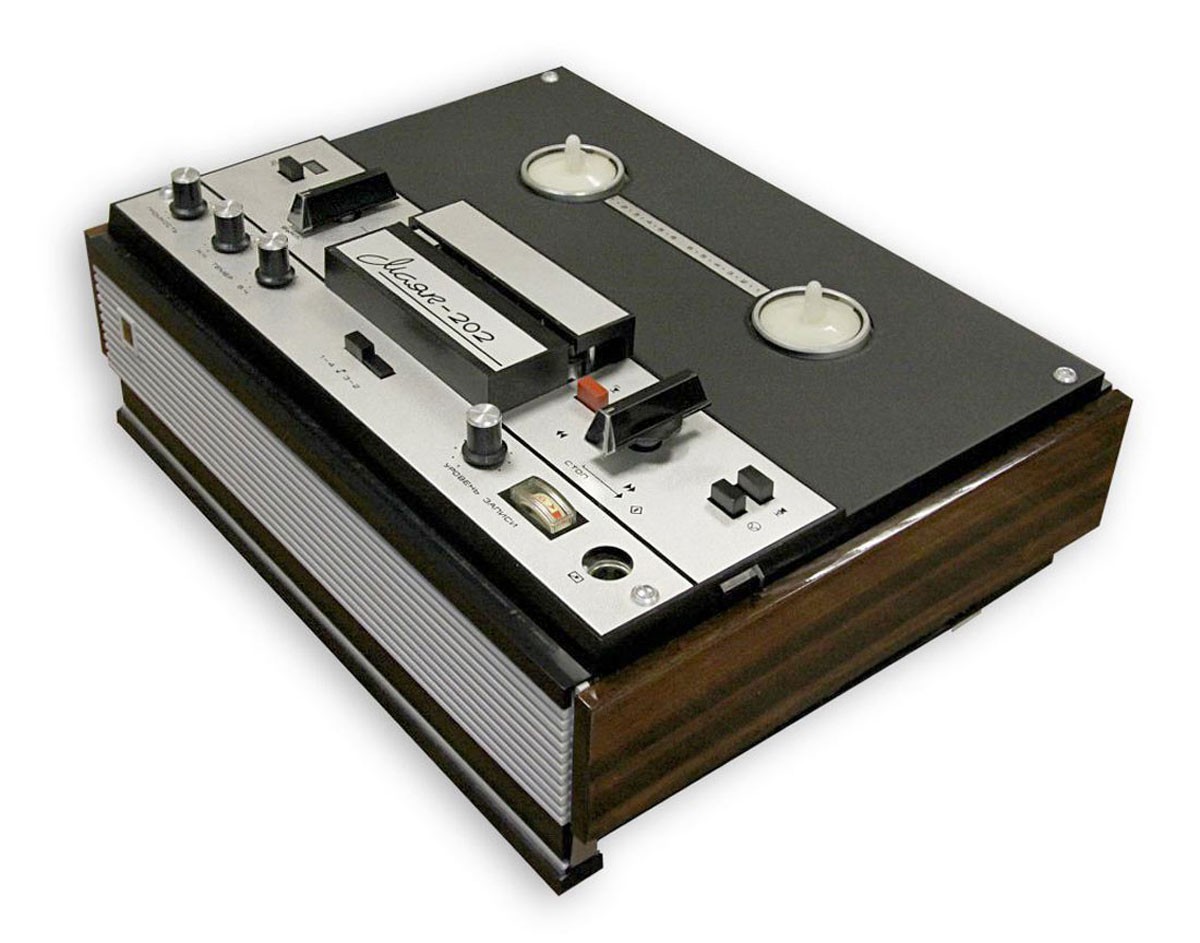

Катушечный магнитофон «Маяк-202» с 1974 года выпускал Киевский завод «Маяк»
Магнитофон соответствует требованиям ГОСТ 12392-71 по 11 классу. Трехскоростной четырехдорожечный магнитофон «Маяк-202» предназначен для магнитной записи и воспроизведения звука с применением магнитной ленты типа А-4402-6. Магнитофон позволяет производить запись с микрофона, звукоснимателя, радиолы или электропроигрывателя, радиоприемника или телевизора, радиотрансляционной линии или другого магнитофона. Уровень записи можно контролировать с помощью стрелочного индикатора. При воспроизведении, а также при записи, звуковая программа может быть прослушана с помощью встроенной акустической системы, внешней более качественной акустической системы или головных телефонов.
В магнитофоне предусмотрены раздельные регуляторы уровня записи и воспроизведения, а также регуляторы тембра по высоким и низким частотам. Кнопка временной остановки ленты позволяет в режиме записи и воспроизведения мгновенно остановить ленту. То же самое можно осуществить и в отдалении от магнитофона, воспользовавшись пультом дистанционного управления, соединенным с гнездом дистанционного управления
В магнитофоне предусмотрена возможность воспроизведения стереофонограмм с обеих дорожек в монофоническом режиме.
Магнитофон обеспечивает возможность подключения внешней более качественной акустической системы мощностью 8 Вт и более.
В магнитофоне предусмотрен автостоп при окончании ленты в режиме который остановит движение ленты в конце катушки при применении металлизированного ракорда.
Гнезда для внешних электрических соединений находятся в углублении с правой стороны корпуса магнитофона.
Магнитофон выпускается с завода включенным на 220 вольт. Сетевой шнур и переключатель напряжения сети, являющийся одновременно держателем предохранителя, расположены в углублении на нижней крышке магнитофона и закрываются съемной крышкой.
Напряжение сети должно соответствовать одной из цифр, имеющейся на головке держателя предохранителя и расположенной над риской проведенной на корпусе этого держателя. Предохранитель ПМ-0,5 А является общим для сетевого напряжения 127 и 220 В. Переключение магнитофона на 127 или 220 В производится установкой головки держателя предохранителя в требуемое положение при отключенном сетевом шнуре. При замене предохранителя необходимо, взявшись за головку держателя предохранителя, повернуть ее против часовой стрелки до момента, пока внутренняя пружина высадит держатель предохранителя вверх; извлечь из держателя сгоревший предохранитель и установить новый предохранитель ПМ-0,5 А, взятый из конверта запасных частей; держатель предохранителя вместе с предохранителем установить в гнездо держателя и, поворачивая по часовой стрелке головку держателя с легким нажатием, установить в положение, соответствующее напряжению сети.
Также магнитофон поставлялся таким комплектом:
- Магнитофон 1шт.
- Катушка №18 с магнитной лентой тип А-4402-6 (525 м) 1шт.
- Катушка №18 без ленты 1шт.
- Микрофон МД-200 в упаковке 1шт.
- Соединительный шнур для записи от радиотрансляционной линии (с вилкой и разъемом) 1шт.
- Соединительный шнур для записи от звукоснимателя и перезаписи с магнитофона на магнитофон — синий шнур (или шнур с цветовой меткой) с двумя разъемами 1шт.
- Соединительный шнур для записи от радиовещательного и телевизионного приемников — белый шнур (или шнур без цветовой метки) с двумя разъемами 1шт.
- Предохранитель ПМ-0,5 А 2шт.
- Лампа МН 6,3 -0,22 А 1шт.
- Пассик резиновый 2компл.
- Руководство по эксплуатации с гарантийным и отрывными талонами на магнитофон 1шт.
- Упаковочная коробка с вкладышами 1компл.
📁Дополнительная информация:

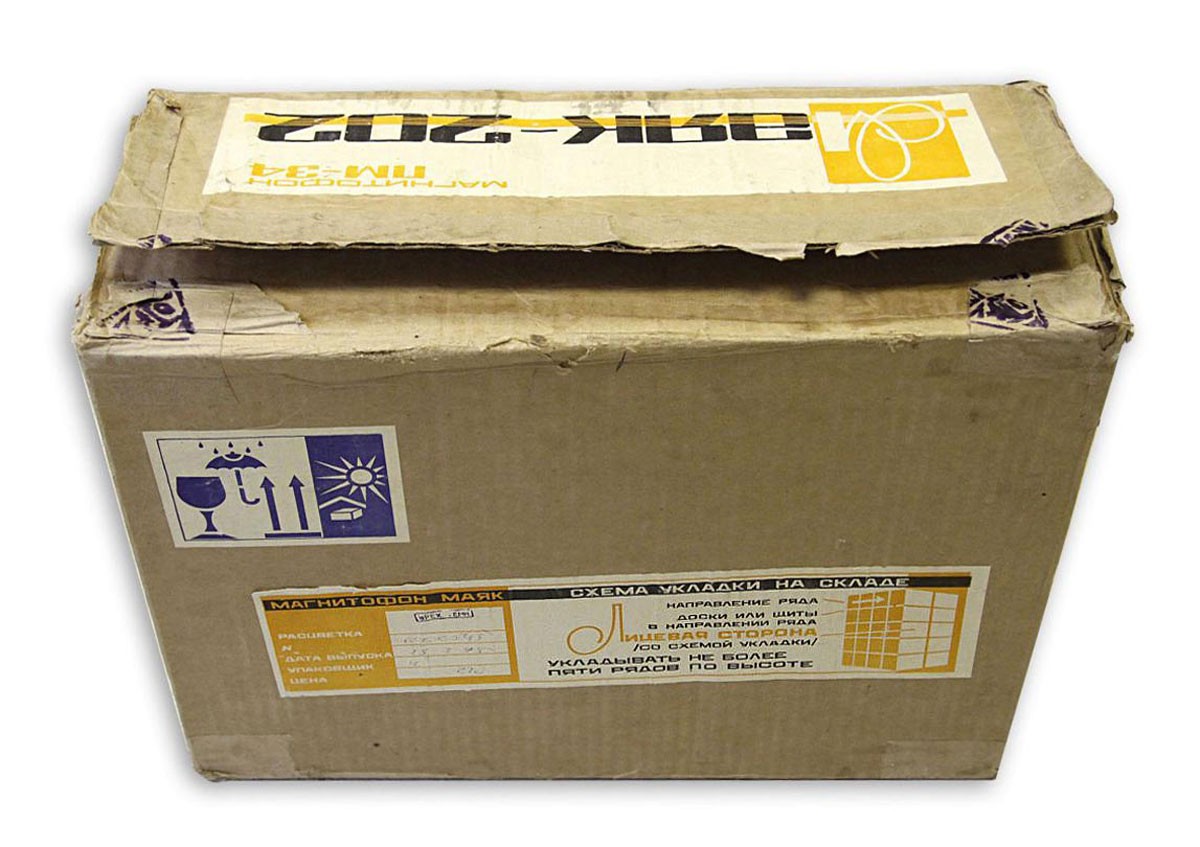

Рекламные брошюры катушечного магнитофон Маяк-202, руководства по эксплуатации и картонная упаковка от магнитофона.
