🔌Технические характеристики:
- Диапазон частот: 20...20000 Гц
- Номинальная мощность: 0,1 мВт.
- Номинальное электрическое сопротивление: 70 Ом.
- Паспортная мощность: 100 мВт.
- Уровни звукового давления каждого телефона на частоте 500 Гц при подведении номинальной мощности 0,1 мВТ: не менее 98 дБ.
- Коэффициент нелинейных искажений в диапазоне частот 100...200 Гц: не более 0,8 %.
- Масса со шнуром и соединителем: 16г.
- Масса без шнура и соединителя: 5г.
- Длина кабеля: 1,3м
📖История и описание:
Телефоны динамические стереофонические «Электроника» ТДС-22 и «Электроника» ТДС-22-2 с 1987 и 1988 года выпускало Калужское ПО «Грант». Вкладные телефоны предназначены для высококачественного прослушивания монофонических или стереофонических звуковых фонограмм. Для подключения телефона к стационарной звуковоспроизводящей аппаратуре, необходимо воспользоваться переходником, входящим комплект телефона.
В случае подключения телефона к монографической звуковоспроизводящей аппаратуре вы будете прослушивать только один из каналов. Телефон разрешается эксплуатировать при следующих условиях: температура окружающей среды от плюс 5 до плюс 40°С, относительная влажность не более 80% в указанном интервале температур, атмосферное давление от 630 до 800 мм рт. ст.
Телефон не содержит оголовья и используется путем вкладывания в ушную раковину телефона с буквой R в правое ухо, а с буквой L в левое.
📁Дополнительная информация:
ЧХ стереотелефона ТДС-22-2
Схематический поперечный разрез преобразователя ТДС-22-2:
1 — магнит; 2 -полюсный наконечник; 3 -стакан; 4 -заклепка; 5 -плата: 6 — диафрагма; 7 — звуковая катушка; 8 — кольцо; 9 — ткань; 10 — крышка
1. Магнитная система состоит из кернового магнита 2. полюсного наконечника и стакана 3. Детали магнитной системы и плата между собой соединены с помощью пустотелой заклепки 4. проходящей через центральные отверстия полюсного наконечника магнита, стакана и печатной платы 5. Подвижная система состоит из диафрагмы 6. и приклеенной к ней бескаркасной звуковой катушки 7. Соосно с катушкой к мембране приклеено металлическое кольцо 8. которое на скользящей посадке вставляется в цилиндрическую часть отбортовки стакана магнитной системы, что обеспечивает центрирование звуковой катушки в зазоре магнитной системы. В отбортовке стакана имеются oтверстия для выхода звукового давления с тыльной стороны диафрагмы. Отверстия закрыты тканью 9. Выводы звуковой катушки проходят через отверстия заклепки и припаяны к печатной плате. От механических повреждений подвижная система защищена металлической перфорированной крышкой 10. С задней стороны стакан магнитной цепи закрыт пластмассовым корпусом. На корпус надет амбушюр из пористого пенополиуретана, закрывающий переднюю крышку.
Основные конструктивные параметры:
Марка магнита: НгЗ6Б
Диаметр магнита: 5,95 мм
Высота магнита: 0,95 мм
Марка материала диафрагмы: пленка полиэтилентерефталатная толщиной 20 мкм
Марка провода звуковой катушки: ПЭВТЛ-2
Диаметр провода звуковой катушки: 0,02мм
Внутренний диаметр звуковой катушки: 7,5мм
Высота звуковой катушки: 1,4мм
Число витков: 84
Тип соединителя: трехконтактный штекерный соединитель диаметром 3,5 мм

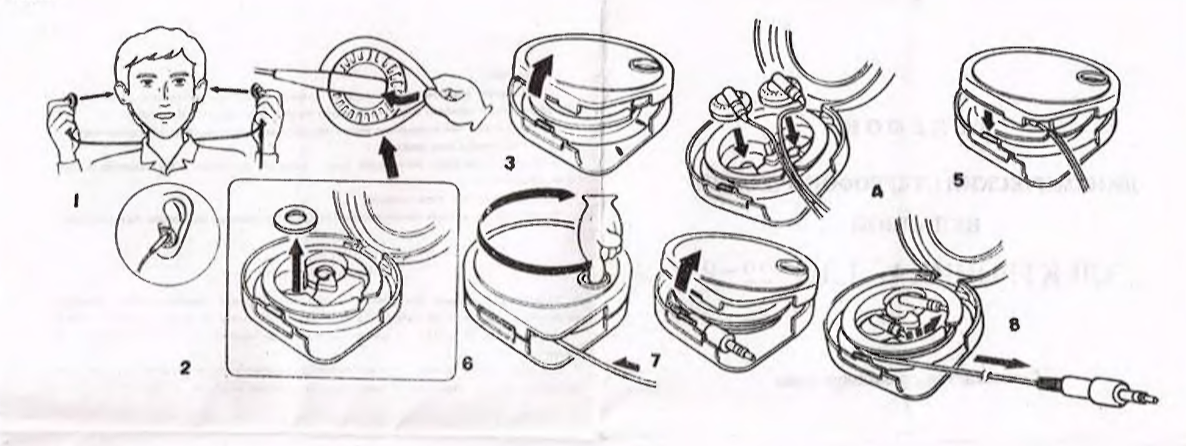

Инструкция по использованию телефонов динамических стереофонических «Электроника» ТДС-22 и «Электроника» ТДС-22-2 в картинках.

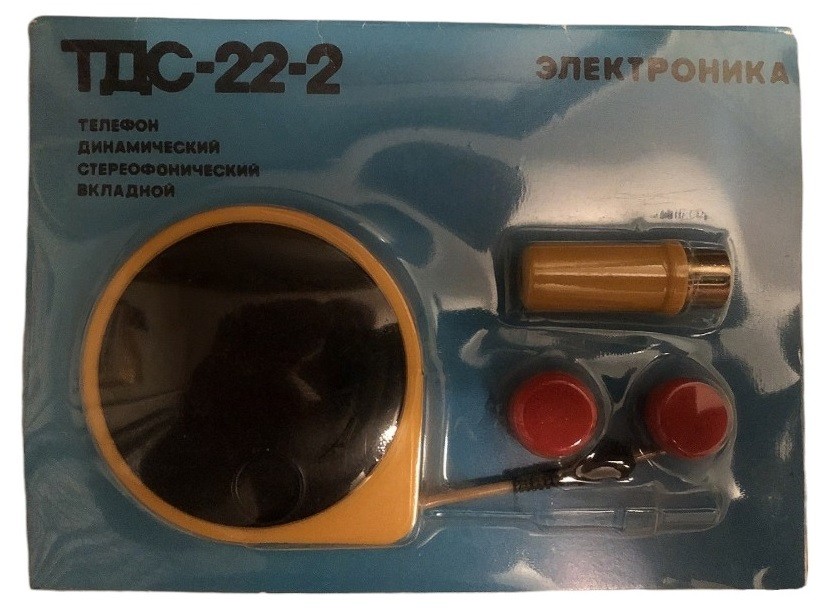

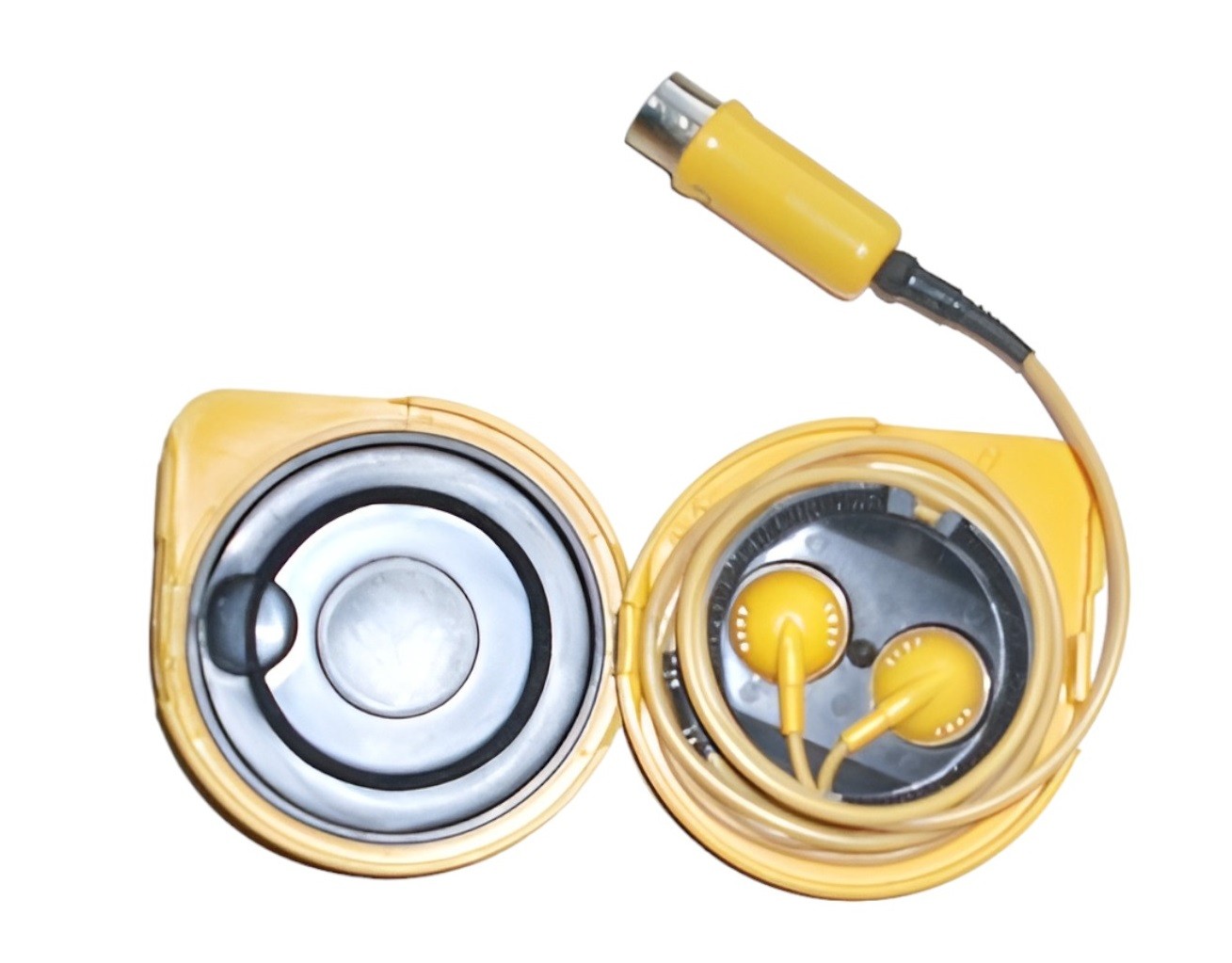

Пластиковая упаковка для ТДС «Электроника» ТДС-22 и «Электроника» ТДС-22-2 и информационно-рекламная брошюра.
