Очистка плат после пайки
Под процессом очистки печатных плат после пайки понимается удаление остатков паяльного флюса с поверхности печатных узлов и электронных компонентов. Активность флюса, входящего в состав пасты, определяет необходимость его удаления и методы, используемые для этого. В каждой группе флюсов имеется несколько уровней активности, границы которых устанавливаются с помощью специализированных тестов.
О паяльных флюсах
Существуют типы паяльных флюсов в зависимости от способов удаления их остатков:
Канифольные флюсы производятся из очищенной натуральной смолы, которая извлекается из древесины сосны (55-65%). Внутри этой группы флюсы классифицируются по уровню активности на различные категории:
- неактивированные (Rosin, R);
- среднеактивированные (Rosin mildly activated, RMA);
- активированные слабокоррозионные (Rosin activated, RA).
Флюсы группы R, основанные на канифоли, обладают наименьшей активностью по сравнению с остальными. Они состоят из канифоли и растворителя. Эти флюсы предназначены исключительно для использования на чистых поверхностях, которые легко паяются. Остатки флюсов группы R имеют жесткую, некоррозионную и не проводящую электричество структуру, и часто остаются на большинстве изделий. Для их удаления можно воспользоваться специальным растворителем.
Наибольшее распространение получили флюсы средней активности (RMA), которые состоят из канифоли, растворителя и незначительного количества активатора. Обычно флюсы RMA имеют низкую активность, что делает их идеальными для пайки легкопригодных поверхностей. Они демонстрируют хорошую очищающую способность, обеспечивают отличное смачивание и растекаемость припоя. Эти флюсы стали предшественниками материалов, не требующих очистки. Тем не менее, они могут быть коррозионными, поэтому рекомендуется промыть изделия после пайки с помощью растворителей или водных мыльных растворов. Остатки флюсов RMA прозрачные и мягкие. В случае, если требуется удалить остатки флюса RMA, следует использовать соответствующий растворитель.
Флюсы RA применяются гораздо реже из-за своей высокой активности и в основном предназначены для пайки сильно окисленных поверхностей. Они состоят из канифоли, растворителя и агрессивных активаторов. Остатки флюса RA считаются коррозионными и должны быть очищены немедленно после оплавления с применением органических спиртовых растворителей.
Водорастворимые флюсы, созданные на основе органических кислот (также известных как organic acid, OA), гелеобразующих добавок и растворителей. Флюс WS выпускается с различными уровнями активности — от нейтральной до очень высокой, что позволяет его применение для пайки даже сложных материалов, таких как нержавеющая сталь. Поскольку флюс WS может обладать разной степенью активности, необходимо учитывать его спецификации относительно коррозионных свойств и проводимости. Эти флюсы обеспечивают отличные результаты пайки благодаря своей высокой активности, однако требуют обязательного промывания горячей деионизированной водой при температуре 55–65°С.
Безотмывные флюсы (No-clean, NC), созданные на основе как натуральных, так и синтетических смол, содержат меньше смол по сравнению с RMA-флюсами (35-45%). Обычно флюсы NC обладают низким или средним уровнем активности, что делает их подходящими для материалов, которые легко паяются. Количество твердых остатков в No-clean флюсах минимально и составляет менее 2%. Мытье после использования этих флюсов не является обязательным, так как считается, что остатки могут оставаться без смывания в большинстве случаев. Однако если все же требуется отмыть поверхность, используется аналогичный подход, как и для RMA-флюсов. Некоторые из флюсов NC могут требовать более сложной процедуры мытья по сравнению с RMA, хотя это касается не всех продуктов данной категории.
Иногда на упаковке или в руководстве по применению флюсов можно встретить утверждения, что продукты определённых производителей очень высокого качества и не требуют промывки после пайки, поскольку не обладают свойствами, способными вызвать коррозию, и не являются электропроводными. На практике это зачастую оказывается полным заблуждением, что подтверждается множеством случаев, когда после использования различных флюсов на платах возникают серьезные утечки, приводящие к неработоспособности электроники. В некоторых случаях производители флюсов или паяльной пасты откровенно указывают, что их продукты необходимо смывать с печатных плат в течение нескольких часов после нанесения. Игнорирование этого простого правила может привести к тому, что даже тщательно очищенные платы будут иметь такие устойчивые токи утечки, которые негативно повлияют на функционирование электронных устройств. Очевидно, что после применения любого флюса необходимо как можно скорее приступить к пайке и провести качественную промывку, чтобы избежать проблем с качеством конечной продукции.
Отмывка печатных плат
В большинстве случаев требуется и достаточно сделать мгновенную отмывку печатной платы после ручного монтажа, не прибегая к помощи струйных промывочных машин или ультразвуковых ванн. Как правило, вполне можно обойтись подручными средствами, не снижая качество промывки печатной платы.
Для очистки плат после монтажа с использованием паяльной пасты на основе вазелинового масла можно использовать бензин «Галоша» (НЕФРАС С2-80/120). Этот бензин эффективно растворяет вазелиновое масло. Однако стоит учитывать, что при недостаточном количестве бензина на поверхности платы может образоваться заметная жирная пленка, обладающая некоторой электропроводностью, что может привести к утечкам выше норм, потенциально вызывающим повреждение устройств. Чтобы избежать таких ситуаций, рекомендуется проводить промывку два или три раза, каждый раз используя свежий бензин. В первом этапе очистки печатной платы нужно оставить ее в бензине на срок от 10 до 50 минут для лучшего удаления флюса из труднодоступных мест, при этом следует периодически помешивать раствор. Для компонентов SMD время промывки увеличивается до 50 минут, исходя из сложности доступа бензина к припаянным элементам. Для плат с выводными деталями первичной промывки достаточно 10 минут. Последующие промывания могут длиться от 1 до 10 минут, в зависимости от типа компонентов, с дополнительным обмыванием посредством покачивания.
Для очистки печатных плат после их сборки, использовавших флюс на основе канифоли, рекомендуется использовать 98%-ный изопропиловый спирт (изопропанол). Процесс промывки аналогичен ранее описанному методу, который применяется для очистки плат после работы с паяльной пастой на вазелиновом масле.
Для достижения значительно более эффективной очистки печатных плат рекомендуется использовать универсальную спирто-бензиновую смесь (СБС). Эта смесь стоит применять и после пайки с использованием комбинированных паст, которые содержат как жиры, так и канифоль. Спирто-бензиновая смесь готовится в равных пропорциях: 50% спирта и 50% бензина. Это является основным универсальным раствором для очистки печатных плат после любого типа флюсов. Тем не менее, данный метод очистки и раствор не следует считать оптимальным выбором, так как его преимущества ограничиваются лишь простотой использования.
При выполнении процедуры обезжиривания с помощью погружающих ванн необходимо учитывать, что растворяющая способность таких растворов значительно уменьшается, если содержание масел в обезжиривающем составе превышает 0,7%.
Одним из недостатков ручного метода промывки является его высокая воспламеняемость, поэтому крайне важно соблюдение мер безопасности при работе с легковоспламеняющимися материалами.
По окончании очистки печатных плат необходимо провести их ополаскивание в дистиллированной воде. Также допустимо использование воды, очищенной с помощью промышленных или домашних систем обратного осмоса. Если ни один из этих вариантов отсутствует, можно применять воду, прошедшую через обычный бытовой фильтр для питьевой воды.
Специализированные составы очистителей и отмывочных жидкостей
Ниже представлены эффективные составы очистителей и отмывочных жидкостей для печатных плат и для очистки электронных компонентов.
Специализированные очистители печатных плат

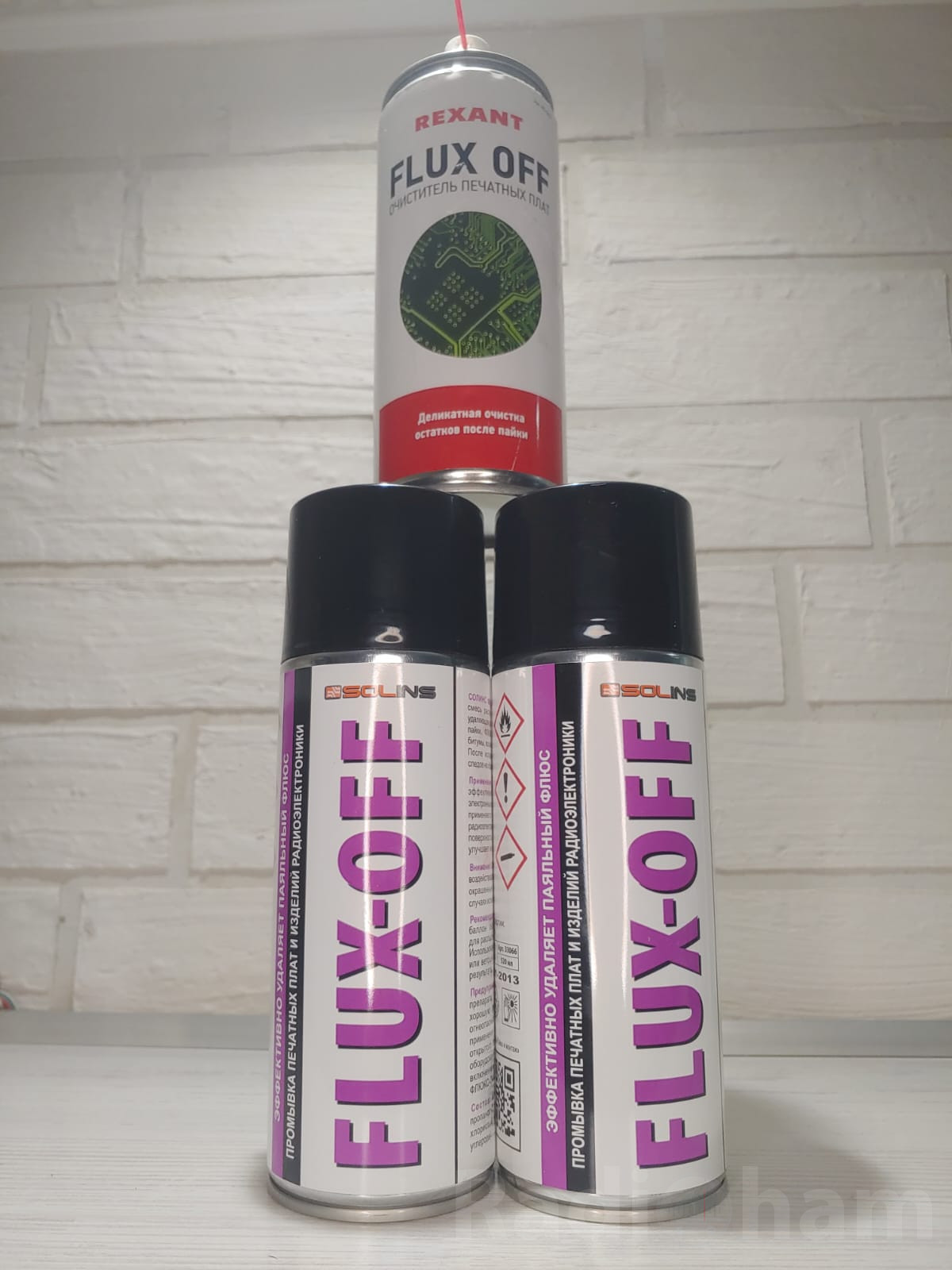

Очиститель печатных плат FLUX-OFF
Эффективно удаляет различные паяльные флюсы, а также очищает печатные платы и изделия радиоэлектроники. Специально разработанный состав растворителей обеспечивает быстрое и легкое избавление от остатков флюса и других загрязнений, таких как масел, жиров, смазок, пыли, битумов, воска и других нефтяных загрязнений, в том числе возникающих в процессе работы. После испарения этот очиститель не оставляет следов на очищаемых элементах. Продукт успешно используется в процессе производства и ремонта радиоэлектронной техники, подготавливая поверхности для нанесения защитных лаковых покрытий и повышая их адгезию.
Продукт весьма активен и может повредить некоторые пластмассы и окрашенные поверхности. Рекомендуется предварительная проверка на небольшом участке.
Эффективно устраняет паяльный флюс, а также очищает печатные платы и изделия радиоэлектроники. Специально разработанный состав растворителей обеспечивает быстрое и легкое избавление от остатков флюса и других загрязнений, возникающих в процессе работы. После испарения этот очиститель не оставляет следов на очищаемых элементах. Это отличное средство для глубокой очистки печатных плат и электронных комплектующих. Продукт успешно используется в процессе производства и ремонта радиоэлектронной техники, подготавливая поверхности для нанесения защитных лаковых покрытий и повышая их адгезию.
ФЛЮКС-ОФФ — это мягкий, но действенный бесцветный очиститель печатных плат, который не оставляет осадков. Он подходит для эффективного удаления вязких остатков флюса, а также масел, жиров, смазок, пыли, битумов, воска и других нефтяных загрязнений. После его применения поверхности остаются чистыми и без следов.
Применение: это универсальное средство находит успешное применение в производстве и ремонте радиоэлектронной аппаратуры, а также в очистке электроконтактов и компонентов.
Внимание! Продукт весьма активен и может повредить некоторые пластмассы и окрашенные поверхности. Рекомендуется предварительная проверка на небольшом участке.
Отмывочная жидкость для ультразвуковых ванн Solins-US
Solins-УЗ представляет собой раствор с мягкими щелочными характеристиками, который разбавляется водой и применяется для очистки электронных компонентов.
Он эффективно удаляет остатки канифольных флюсов, органических кислот и иные неионные загрязнители, такие как масла и жиры. Поскольку Solins-УЗ не содержит неорганических веществ (таких как едкий натр, сода или тринатрийфосфат), он не вызывает коррозии металлов и сплавов.
Этот продукт обычно используют в стационарных системах очистки в концентрации около 10%. Для его приготовления не требуется специальных мер безопасности. Максимальный эффект от очищения достигается при температуре от 40 до 60°C.
После завершения процесса очистки необходимо тщательно удалить все остатки моющего средства, используя дистиллированную или деонизированную воду.

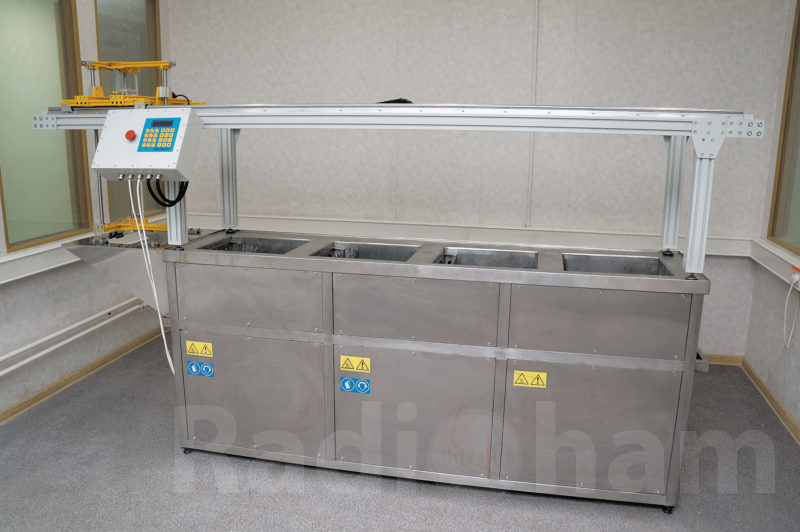

Ультразвуковые ванны
Несомненно, описанные способы очистки не позволяют полностью удалить вазелиновый или канифольный флюс с контактных площадок SMD-компонентов, таких как корпуса BGA, QFN и подобных. В любом случае, это крайне сложно, и невозможно гарантировать удовлетворительный результат с помощью этих методов мойки. Для достижения цели рекомендуется в комплексе применять ультразвуковые ванны и специализированные очистительные растворы.
Одним из самых популярных способов очистки является использование ультразвука; данный метод также обеспечивает более быстрое растворение загрязняющих веществ за счет агитационных процессов. При выборе наилучшего подхода для удаления поверхностных загрязнений в ультразвуковой очистке возникает вопрос о необходимой мощности или частоте ультразвуковых колебаний.
Результаты проведенных испытаний указывают на то, что частота в диапазоне 35-40 кГц является наиболее эффективной для большинства применений. В рамках исследования были осуществлены тесты на удаление различных видов остатков с целью определения оптимальной ультразвуковой мощности для очистки печатных плат:
- остатки флюсов паяльных паст;
- удаление шариков припоя;
- пленочные загрязнения;
- солевые загрязнения.
Испытания проводились при тестовых частотах 25, 35, 45 и 135 кГц и акустических колебаниях 60, 80 и 100%. Влияние на результаты оказывают: энергия, концентрация промывочной жидкости, совместимость материалов и температура.
При удалении остатков флюса концентрация промывочной жидкости является наиболее важным фактором; второй по значимости — температура. Частота также оказывает существенное воздействие. Низкие частоты в пределах 20-30 кГц способствуют быстрому растворению загрязнений и не вызывают повреждения изделий, а сверхнизкие частоты (меньше 20 кГц) могут приводить к появлению проблем. Тем не менее для большинства процессов отмывки предпочтительной является частота в диапазоне от 35 до 45 кГц. Частоты в этом диапазоне гарантируют наиболее быстрое и эффективное растворение загрязнений, особенно под корпусами компонентов.
Процесс очистки обычно занимает от 3 до 15 минут и зависит от особенностей оборудования, степени полимеризации остатков флюса, типа и мощности воздействия, а также от используемой промывочной жидкости.
При использовании ультразвука важно придерживаться следующих рекомендаций:
- Используйте промывочную жидкость в соответствии с рекомендованной инструкцией концентрации. Снижение концентрации относительно настоятельных рекомендаций может существенно ухудшить результаты очистки.
- Для приготовления моющего раствора необходимо разводить концентрат с использованием деионизированной воды. Обычная водопроводная вода может снижать эффективность и срок службы промывочной жидкости.
- Остатки флюсов могут «стекляться» при высоких температурах пайки (выше 250 °С) и при длительности между процессами пайки и промывки (2-3 дня). Рекомендуется минимизировать это время, проводя очистку в оптимальном интервале 10-50 минут после пайки, не превышая 2-3 часов.
- Необходимо регулярно контролировать уровень загрязненности моющего раствора. Для достижения хороших результатов очистки следует поддерживать низкий уровень загрязнений.
- Проведенные эксперименты показали, что повышение температуры промывочной жидкости значительно ускоряет процесс очистки, особенно с низкопрофильными компонентами, в то время как увеличение времени цикла влияет на результаты косвенно.
Ополаскивание является не менее важным этапом, чем отмывка; полноценное и качественное удаление остатков растворенных флюсов и моющих средств возможно лишь при использовании чистых материалов и их корректной эксплуатации. В зависимости от типа моющей жидкости ополаскивание может проводиться с использованием различных сред, таких как вода или спирт. Процессы, основанные на спирте, требуют наличия оборудования с высокой степенью безопасности от пожара и взрыва, что на сегодняшний день практически не производится. В результате наибольшее распространение имеют водные технологии.
Главное преимущество струйной отмывки по сравнению с ультразвуковой заключается в том, что струйный метод позволяет очищать компоненты, чувствительные к ультразвуковым колебаниям, такие как танталовые конденсаторы и кварцевые резонаторы.
Для струйной отмывки печатный узел помещается в пустую камеру, после чего на него направляются струи моющего раствора, подаваемого насосом через форсунки.
