ЭЧС-3 — радиоприемник (с Экранированными лампами, Четырехламповые с питанием от Сети переменного тока модель 3)
Выпускался с 1933 г. на Московском заводе им. Орджонекидзе.
ЭЧС-3 является дальнейшим усовершенствованием приемника ЭЧС-2. Важнейшее изменение: при переходе с одного диапазона на другой изменяется связь между первым и вторыми контурами, отсутствуют корректоры для подстройки, на детекторном месте поставлена лампа С0-124, добавлен ряд развязывающих цепей, стабилизирующих работу приемника. Наконец введен трансформаторный выход, причем предусмотрена возможность включения низкоомного и высокоомного репродуктора.
Приемник оформлен в виде деревянных ящиков со съемными задними стенками из пресшпана. Детали схемы смонтированы на общем шасси, укрепленном в ящике. Громкоговоритель в приемнике укреплен на доске, привинченной к передней стенке ящика. На передней панели приемника расположены все органы настройки, кроме переключателей секции контурных катушек, которые расположены на правых боковых стенках приемников. На задние стенке приемника выведены гнезда для включения громкоговорителей, антенны, заземления и адаптеров, а также выключатель питания.
При снятии задней стенки приемника срабатывает блокировка выключающая питание.

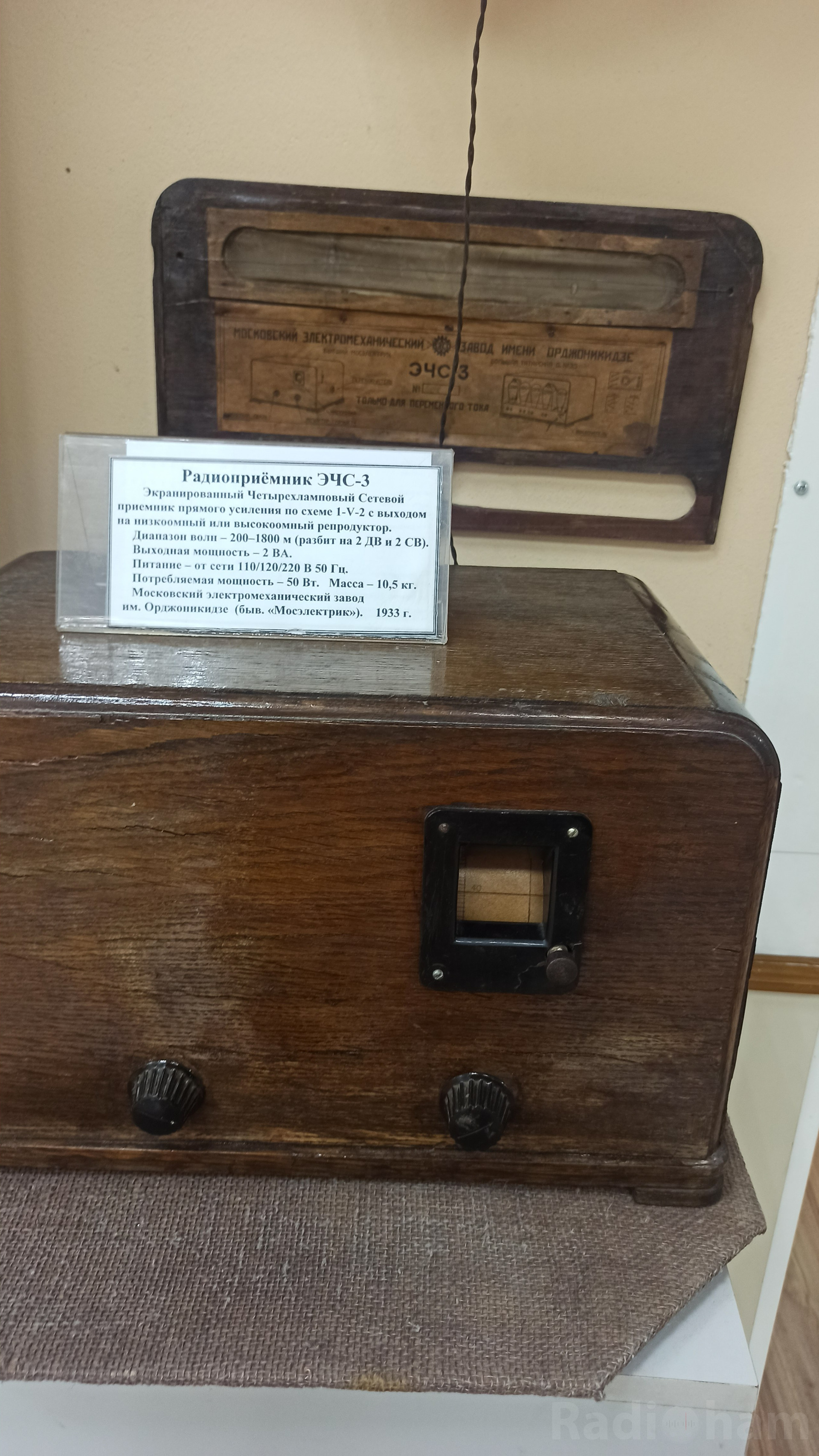

В музее радио, А.С. Попова в г. Екатеренбурге
Выпускался с 1933 г. на Московском заводе им. Орджонекидзе.
ЭЧС-3 является дальнейшим усовершенствованием приемника ЭЧС-2. Важнейшее изменение: при переходе с одного диапазона на другой изменяется связь между первым и вторыми контурами, отсутствуют корректоры для подстройки, на детекторном месте поставлена лампа С0-124, добавлен ряд развязывающих цепей, стабилизирующих работу приемника. Наконец введен трансформаторный выход, причем предусмотрена возможность включения низкоомного и высокоомного репродуктора.
Приемник оформлен в виде деревянных ящиков со съемными задними стенками из пресшпана. Детали схемы смонтированы на общем шасси, укрепленном в ящике. Громкоговоритель в приемнике укреплен на доске, привинченной к передней стенке ящика. На передней панели приемника расположены все органы настройки, кроме переключателей секции контурных катушек, которые расположены на правых боковых стенках приемников. На задние стенке приемника выведены гнезда для включения громкоговорителей, антенны, заземления и адаптеров, а также выключатель питания.
При снятии задней стенки приемника срабатывает блокировка выключающая питание.
В музее радио, А.С. Попова в г. Екатеренбурге
