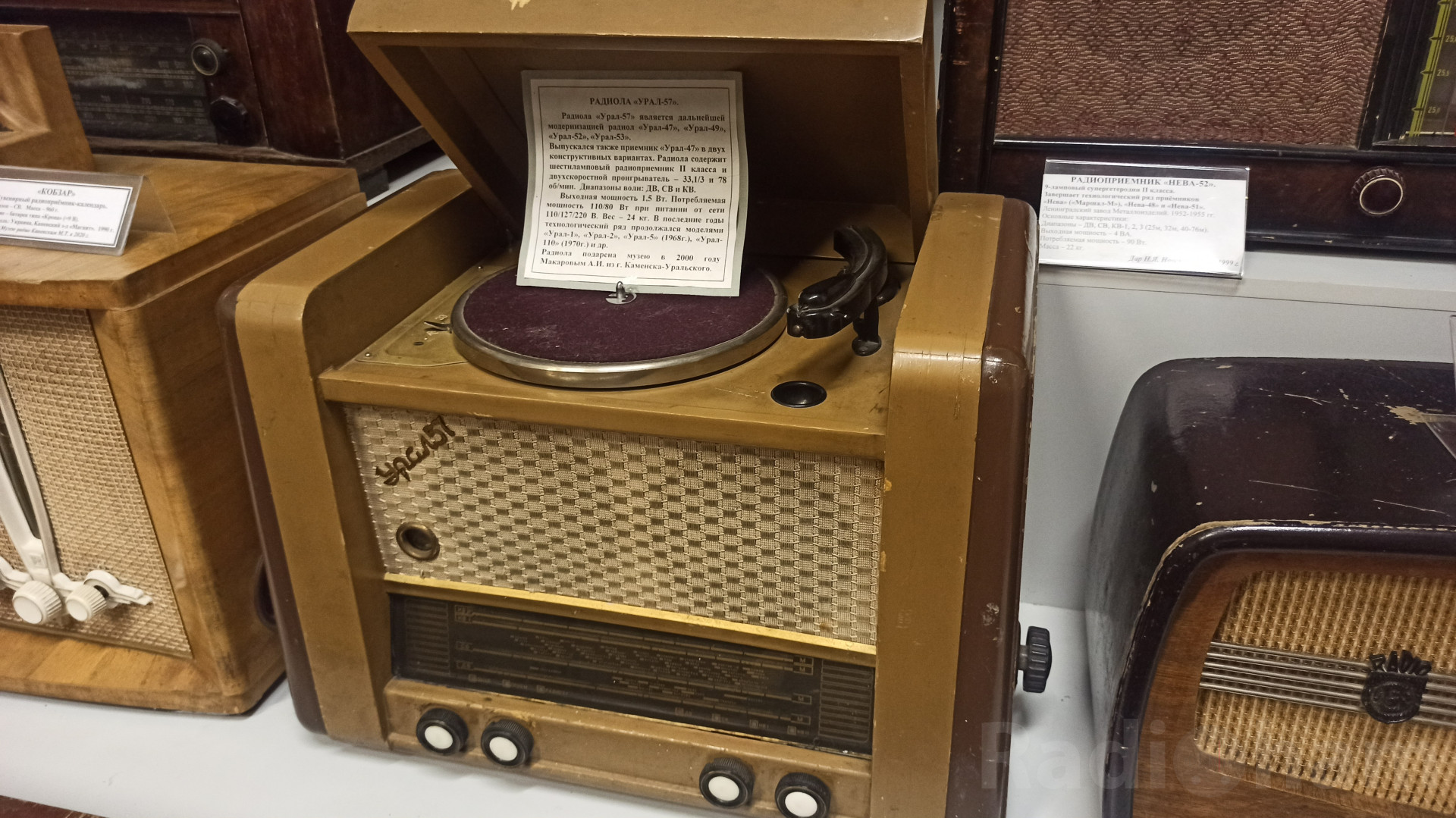

1) Сарапульский радиозавод имени Орджоникидзе выпускал настольную радиолу «Урал-57», состоящую из заключенных в общий деревянный футляр с открывающейся верхней крышкой шестилампового супергетеродинного AM приемника и электропроигрывателя для обычных и долгоиграющих пластинок.
Принцип построения схемы и электрические показатели радиолы остались такими же, как и у предыдущей модели «Урал-53». Принципиальная схема несколько изменена: в ней имеются некоторые отличия в системе коммутации, в номиналах отдельных сопротивлений и конденсаторов и т. п. Изменено также и размещение деталей на шасси радиолы. Акустическая система радиолы состоит из двух громкоговорителей типа 2ГД3М. Электродвигатель проигрывателя — асинхронный типа «ДАГ». Звукосниматель — пьезоэлектрический типа «ЭПУ-1».
Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г2.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.
Приемник радиолы рассчитан на работу в четырех диапазонах:
1. Длинноволновый (ДВ) — 2000 — 723 м (150 — 415 кГц);
2. Средневолновый (СВ) — 577 — 187,5 м (520 — 1600 кГц);
3. Коротковолновый первый (KB-I) — 76 — 40 м (3,95 — 7,5 МГц);
4. Коротковолновый второй (КВ-II) — 31 — 25 м (9,7 — 12,0 МГц).
Электрические показатели
Промежуточная частота — 465 кГц.
Чувствительность приемника при выходной мощности 50 мВт и отношении сигнала к шуму 20 дБ в диапазонах ДВ и СВ не хуже 150 мкВ, а в диапазонах KB-I и КВ-II не хуже 250 мКв. Чувствительность с гнезд звукоснимателя 160 — 180 мВ.
Избирательность по соседнему каналу (ослабление при расстройке на +-10 кГц) в диапазонах ДВ и СВ более 26 дБ. Избирательность по зеркальному каналу на ДВ выше 36 дБ, на СВ — 30 дБ, на диапазонах KB — 12 дБ. Ослабление сигнала с частотой равной промежуточной составляет свыше 34 дБ.
Автоматическая регулировка усиления обеспечивает при изменении напряжения на входе на 26 дБ, изменение напряжения на выходе не более чем на 8 дБ.
Уровень фона на выходе радиолы относительно номинального выходного напряжения — 37 дБ.
Регулировка тембра на высших звуковых частотах обеспечивает изменение частотной характеристики не менее чем на 6 дБ.
Неравномерность частотной характеристики всего тракта приемника по звуковому давлению в диапазоне частот 100 — 4000 Гц на средневолновом диапазоне не превышает 12 дБ и на длинноволновом — 15 дБ. Нелинейные искажения по звуковому давлению по всему тракту при номинальной выходной мощности на частотах ниже 200 Гц не более 10%, на частотах свыше 200 Гц — не более 7%. Номинальная выходная мощность более 1,5 Вт, максимальная более 4 Вт.
Потребляемая мощность при приеме радиостанций не превышает 80 Вт, а при проигрывании грамзаписи — 110 Вт. Питание радиолы осуществляется от сети переменного тока напряжением 110, 127 и 220 В.
Вес радиолы 24 кг, габаритные размеры 549 х 393 х 310 мм.
Детали
Входные и гетеродинные катушки ДВ и СВ диапазонов намотаны на цилиндрических полистироловых каркасах проводом ПЭЛШКО. Намотка сотовая, изменение индуктивности осуществляется перемещением сердечника из карбонильного железа диаметром 9 мм. Катушки KB диапазонов выполнены на бакелизированных бумажных каркасах с увеличенным диаметром в один слой с принудительным шагом. Катушки трансформаторов ПЧ и антенного фильтра (L1) размещены в горшкообразных сердечниках типа СБ-1а.
Выходной трансформатор (Тр1) собран на сердечнике из пластин типа Ш-20, толщина набора 35 мм. Первичная обмотка имеет 2500 витков провода ПЭЛ 0,15 мм, вторичная обмотка — 48 витков провода ПЭЛ 0,8 мм.
Силовой трансформатор (Тр2): сердечник из пластин Ш-32, толщина набора 40 мм. Сетевая обмотка состоит из 400+604+60+400 витков провода ПЭЛ 0,31 мм, повышающая — 1150х2 витков провода ПЭЛ 0,2 мм. Обмотка накала ламп приемника имеет 25 витков провода ПЭЛ 1,0 мм, обмотка накала кенотрона — 20 витков ПЭЛ 0,8. Электростатическим экраном служит размещенная между сетевой и повышающей обмотками обмотка накала ламп приемника.
Дроссель фильтра выпрямителя (Др1) собран на сердечнике из пластин типа Ш-16, толщина набора 16 мм. Обмотка имеет 3000 витков провода ПЭЛ 0,15 мм (сопротивление 249 Ом).

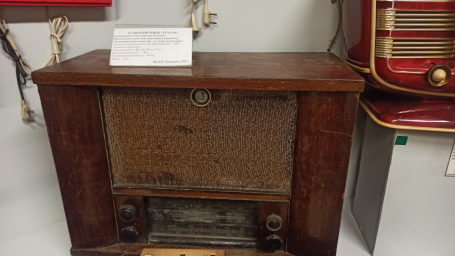

2) Радиоприёмник 2-го класса «Нева-52» со II-кв 1952 года выпускал Ленинградский завод металлоизделий. Приёмник имеет диапазоны: ДВ 150...415 кГц, СВ 520...1600 кГц, 2 растянутых КВ 11,4...12 МГц, 9,1...10 МГц и обзорный 3,95...7,5 МГц. Чувствительность модели 50 мкВ. Избирательность по соседним каналам 34 дБ. Ослабление зеркального канала: на ДВ 60 дБ, СВ 50 дБ и КВ 25 дБ. При изменении напряжения на входе на 60 дБ АРУ обеспечивает напряжение выхода на 12 дБ. Диапазон частот, воспроизводимых громкоговорителем — 5ГД-8 — 60...6000 Гц, при норме 100...4000 Гц. Выходная мощность 4 Вт. Потребляемая от сети мощность 80 Вт. Радиоприёмник собран на девяти октальных лампах: 6К3, 6А7, 6Б8С, 6С5С, 6П3С, 6Е5С, 5Ц4С. Габариты приёмника 600х410х380мм. Вес 22 кг. На задней стенке написано радиоприёмник «Нева» образца или просто 1952, 1953 или 1954 года.
3) Сувенир электронный «Кобзар» выпускался с начала 1990 года Каневским заводом «Магнит» Черкасская область и заводом ТочМаш города Переяслав-Хмельниций, Киевской области. Сувенир «Кобзар» представляет собой пластмассовую подставку под перекидной календарь внутри которого вмонтирован радиоприёмник прямого усиления, для приёма местных радиостанций в двух поддиапазонах средних волн.
Принцип построения схемы и электрические показатели радиолы остались такими же, как и у предыдущей модели «Урал-53». Принципиальная схема несколько изменена: в ней имеются некоторые отличия в системе коммутации, в номиналах отдельных сопротивлений и конденсаторов и т. п. Изменено также и размещение деталей на шасси радиолы. Акустическая система радиолы состоит из двух громкоговорителей типа 2ГД3М. Электродвигатель проигрывателя — асинхронный типа «ДАГ». Звукосниматель — пьезоэлектрический типа «ЭПУ-1».
Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г2.
4. Оконечный усилитель на лампе 6П3С.
5. Оптический индикатор настройки на лампе 6Е5С.
6. Выпрямитель на лампе 5Ц4С.
Приемник радиолы рассчитан на работу в четырех диапазонах:
1. Длинноволновый (ДВ) — 2000 — 723 м (150 — 415 кГц);
2. Средневолновый (СВ) — 577 — 187,5 м (520 — 1600 кГц);
3. Коротковолновый первый (KB-I) — 76 — 40 м (3,95 — 7,5 МГц);
4. Коротковолновый второй (КВ-II) — 31 — 25 м (9,7 — 12,0 МГц).
Электрические показатели
Промежуточная частота — 465 кГц.
Чувствительность приемника при выходной мощности 50 мВт и отношении сигнала к шуму 20 дБ в диапазонах ДВ и СВ не хуже 150 мкВ, а в диапазонах KB-I и КВ-II не хуже 250 мКв. Чувствительность с гнезд звукоснимателя 160 — 180 мВ.
Избирательность по соседнему каналу (ослабление при расстройке на +-10 кГц) в диапазонах ДВ и СВ более 26 дБ. Избирательность по зеркальному каналу на ДВ выше 36 дБ, на СВ — 30 дБ, на диапазонах KB — 12 дБ. Ослабление сигнала с частотой равной промежуточной составляет свыше 34 дБ.
Автоматическая регулировка усиления обеспечивает при изменении напряжения на входе на 26 дБ, изменение напряжения на выходе не более чем на 8 дБ.
Уровень фона на выходе радиолы относительно номинального выходного напряжения — 37 дБ.
Регулировка тембра на высших звуковых частотах обеспечивает изменение частотной характеристики не менее чем на 6 дБ.
Неравномерность частотной характеристики всего тракта приемника по звуковому давлению в диапазоне частот 100 — 4000 Гц на средневолновом диапазоне не превышает 12 дБ и на длинноволновом — 15 дБ. Нелинейные искажения по звуковому давлению по всему тракту при номинальной выходной мощности на частотах ниже 200 Гц не более 10%, на частотах свыше 200 Гц — не более 7%. Номинальная выходная мощность более 1,5 Вт, максимальная более 4 Вт.
Потребляемая мощность при приеме радиостанций не превышает 80 Вт, а при проигрывании грамзаписи — 110 Вт. Питание радиолы осуществляется от сети переменного тока напряжением 110, 127 и 220 В.
Вес радиолы 24 кг, габаритные размеры 549 х 393 х 310 мм.
Детали
Входные и гетеродинные катушки ДВ и СВ диапазонов намотаны на цилиндрических полистироловых каркасах проводом ПЭЛШКО. Намотка сотовая, изменение индуктивности осуществляется перемещением сердечника из карбонильного железа диаметром 9 мм. Катушки KB диапазонов выполнены на бакелизированных бумажных каркасах с увеличенным диаметром в один слой с принудительным шагом. Катушки трансформаторов ПЧ и антенного фильтра (L1) размещены в горшкообразных сердечниках типа СБ-1а.
Выходной трансформатор (Тр1) собран на сердечнике из пластин типа Ш-20, толщина набора 35 мм. Первичная обмотка имеет 2500 витков провода ПЭЛ 0,15 мм, вторичная обмотка — 48 витков провода ПЭЛ 0,8 мм.
Силовой трансформатор (Тр2): сердечник из пластин Ш-32, толщина набора 40 мм. Сетевая обмотка состоит из 400+604+60+400 витков провода ПЭЛ 0,31 мм, повышающая — 1150х2 витков провода ПЭЛ 0,2 мм. Обмотка накала ламп приемника имеет 25 витков провода ПЭЛ 1,0 мм, обмотка накала кенотрона — 20 витков ПЭЛ 0,8. Электростатическим экраном служит размещенная между сетевой и повышающей обмотками обмотка накала ламп приемника.
Дроссель фильтра выпрямителя (Др1) собран на сердечнике из пластин типа Ш-16, толщина набора 16 мм. Обмотка имеет 3000 витков провода ПЭЛ 0,15 мм (сопротивление 249 Ом).
2) Радиоприёмник 2-го класса «Нева-52» со II-кв 1952 года выпускал Ленинградский завод металлоизделий. Приёмник имеет диапазоны: ДВ 150...415 кГц, СВ 520...1600 кГц, 2 растянутых КВ 11,4...12 МГц, 9,1...10 МГц и обзорный 3,95...7,5 МГц. Чувствительность модели 50 мкВ. Избирательность по соседним каналам 34 дБ. Ослабление зеркального канала: на ДВ 60 дБ, СВ 50 дБ и КВ 25 дБ. При изменении напряжения на входе на 60 дБ АРУ обеспечивает напряжение выхода на 12 дБ. Диапазон частот, воспроизводимых громкоговорителем — 5ГД-8 — 60...6000 Гц, при норме 100...4000 Гц. Выходная мощность 4 Вт. Потребляемая от сети мощность 80 Вт. Радиоприёмник собран на девяти октальных лампах: 6К3, 6А7, 6Б8С, 6С5С, 6П3С, 6Е5С, 5Ц4С. Габариты приёмника 600х410х380мм. Вес 22 кг. На задней стенке написано радиоприёмник «Нева» образца или просто 1952, 1953 или 1954 года.
3) Сувенир электронный «Кобзар» выпускался с начала 1990 года Каневским заводом «Магнит» Черкасская область и заводом ТочМаш города Переяслав-Хмельниций, Киевской области. Сувенир «Кобзар» представляет собой пластмассовую подставку под перекидной календарь внутри которого вмонтирован радиоприёмник прямого усиления, для приёма местных радиостанций в двух поддиапазонах средних волн.
