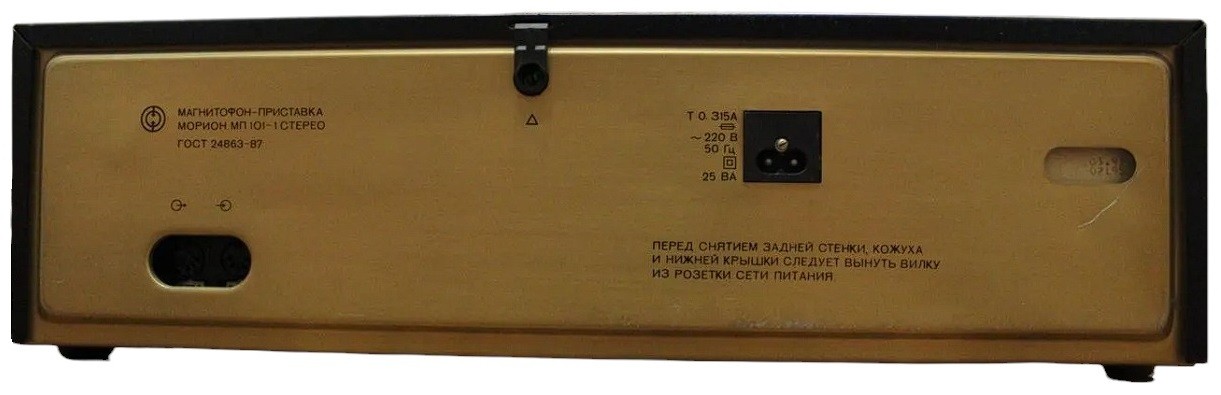

Вид сзади магнитофона-приставки «Морион МП-101-стерео»
🔌Техническиехарактеристики:
- Номинальная скорость движения ленты: 4,76 см/с;
- Коэффициент детонации не более: +-0,15%;
- Рабочий диапазон частот на линейном выходе при работе о магнитной лентой типа:
МЭК-ІІ 31,5...18000 Гц
MЭK-I 40...14000 Гц
MЭK-III 40...16000 Гц
- Для модели «Морион-МП-101-стерео» относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения для лент типа:
МЭК-ІІ не более минус 76 дБ
МЭК-І не более минус 68 дБ
- Относительный уровень проникания из одного стереоканала в другой на частоте 1000 Гц: не более минус 26 дБ
- Относительный уровень стирания: не более минус 60 дБ;
- Выходное напряжение линейного выхода — (400-500) мВ;
- Номинальное входное напряжение входа для записи от микрофона: 0,35 MB
- Потребляемая мощность: не более 25 ВА
- Напряжение питания от сети переменного тока частотой 50 Гц: (220 +- 22) В
- Размеры: 430х127х348 мм.
- Масса
без упаковки: не более 7,5 кг
в упаковке: не более 11 кг;
- Номинальное сопротивление нагрузки выхода для подключения головных телефонов: 100 Ом.
📖История и описание:
Магнитофон-приставка «Морион-МП-101-стерео»и «Морион МП І0І-І стерео» с 1987 года выпускал Пермский завод аппаратуры дальней связи,1 группы сложности соответствует требованиям ГОСТ 24863-87 и техническим условиям 3.836.001 ТУ. Магнитофон предназначен для записи и воспроизведения музыкальных, речевых монофонических и стереофонических програми на магнитной ленте типов МЭК-ІІ, МЭК-І и МЭК-ІІІ, размещенных в кассетах УК-60 или МК-90.
Магнитофон позволяет производить запись с микрофона, телевизора, другого магнитофона, радиоприемника, тюнера, электрофона и с радиотрансляционной сети как непосредственно, так и через усилительно-коммутационное устройство. Магнитофон позволяет прослушивать фонограммы через внешний усилитель, электрофон или другое устройство, имеющее вход для подключения магнитофона на воспроизведение. Рекомендуется применять усилитель 0 или 1 группы сложности.
Также магнитофон мог поставляться в торговую сеть со стереотелефонами «ТДС-9». Стоимость стереотелефонов в цену изделия не входила. Рекомендуемый тип микрофона, на применение которого рассчитан магнитофон, МД-52Б-СН.
Магнитофон имеет следующие функции, создающие удобства при его эксплуатации:
- эффективную систему шумопонижения (системы «Маяк») — в модели «Морион-МП-101-стерео»
- режим «обзор» воспроизведение начальных участков фонограммы в течение 10-20сек с последующим автоматическим поиском начала следующей фонограммы
- режим «память»
- режим «программа»
- режим «повтор»
- быструю перемотку с одновременным воспроизведением (ускоренный поиск)
Магнитофон имеет квазисенсорные переключатели режимов работы, вакуумно-люминисцентный индикатор уровня записи и воспроизведения, электронный счетчик условного метража ленты, раздельные по каналам регуляторы уровня записи, временную остановку магнитной ленты и автоматическую остановку магнитной ленты при ее окончании. В магнитофоне имеется возможность прослушивания фонограмм на стерео- фоны типа ТДС-9 или аналогичные с полным электрическим сопротивлением (8-100) Ом паспортной мощностью 100 мВт.
Также в комплект поставки магнитофона входили:
- магнитофон «Морион-МП-101-стерео» или «Морион МП 101-І стерео» 1шт.
- вставка плавкая ВПТ6-3 2шт.
- кассета МК-60 1шт.
- фонограмма магнитная в кассете 1шт.
- шнур для записи с внешнего магнитофона и для воспроизведения через внешний усилитель 1шт.
- шнур для записи с электрофона 1шт.
- шнур для записи с радиотрансляционной сети 1шт.
- шнур сетевой 1шт.
- руководство по эксплуатации с приложениями № 1,2,3,4 1экз.
- индивидуальная транспортная тара 1ком.
- колпачок на ножки изделия 4шт.
- устройство соединительное для подключения стереотелефонов 1шт.
📁Дополнительная информация:

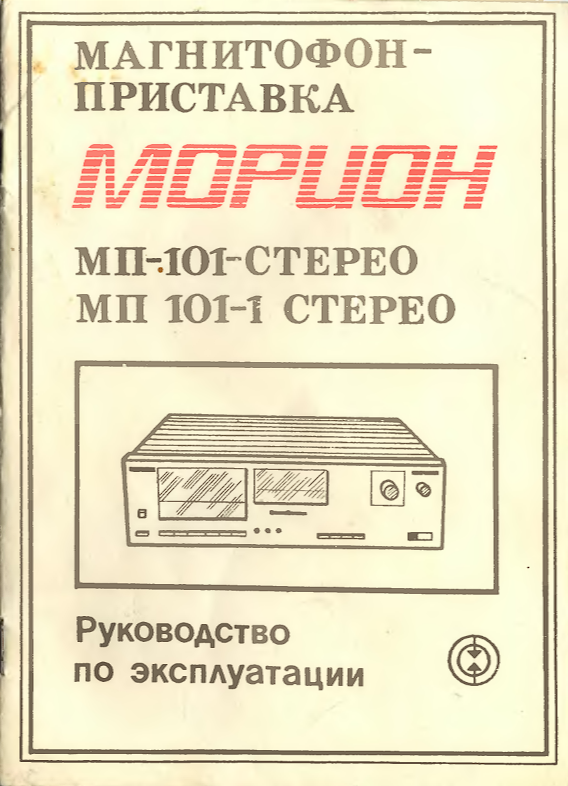

Руководство по эксплуатации магнитофона-приставки «Морион-МП-101-стерео» и календарик с МП за 1990год.
