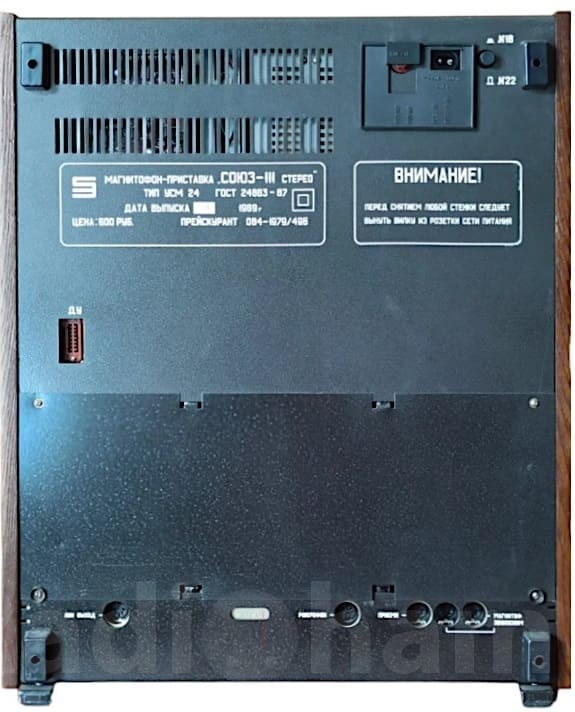

Задняя стенка магнитофона-приставки «Союз-111-стерео»
🔌Технические характеристики:
- Количество дорожек записи: 4.
- Отклонение скорости движения ленты от номинального значения не более:
±1,4% при скорости 19,05 см/с
±2% при скорости 9,53 см/с
- Время непрерывной работы магнитофона не более 6 ч с последующим двухчасовым перерывом.
- Время записи или воспроизведения при использовании катушек 18 с лентами толщиной 34 и 27 мкм приведено в таблице.
- Тип магнитной ленты: А4416-6Б.
- Номер катушки: 18 или 22.
- Скорость движения ленты: 19,05; 9,53 см/с.
- Время непрерывной записи:
на скорости 19,05 см/сек — 2х45 мин
на скорости 9,53 см/сек — 2х90 мин.
- Диапазон рабочих звуковых частот:
на скорости 19,05 см/сек — 30...22000 Гц;
на скорости 9,53 см/сек — 40...16000 Гц.
- Коэффициент детонации:
на скорости 19,05 см/сек — ±0,09%;
на скорости 9,53 см/сек — ±0,15%.
- КНИ на линейном выходе: 1%.
- Уровень шумов и помех в канале: З/В -63 дБ.
- Габариты: 510х420х234 мм.
- Масса: 20 кг.
- Цена: 600 рублей.
- Время записи или воспроизведения при использовании катушек 18 с лентами толщиной 34 и 27 мкм приведено в таблице ниже.
| Толщина ленты | Скорость см/с | Время воспроизведения, ч | Время записи или воспроизведения, ч |
| монофонический режим | стереофонический режим | ||
| 34 мкм | 19,05 9,53 | 3,0 6,0 | 1,5 3,0 |
| 27 мкм | 19,05 9,53 | 4,4 8,8 | 2,2 4,4 |
📖История и описание:

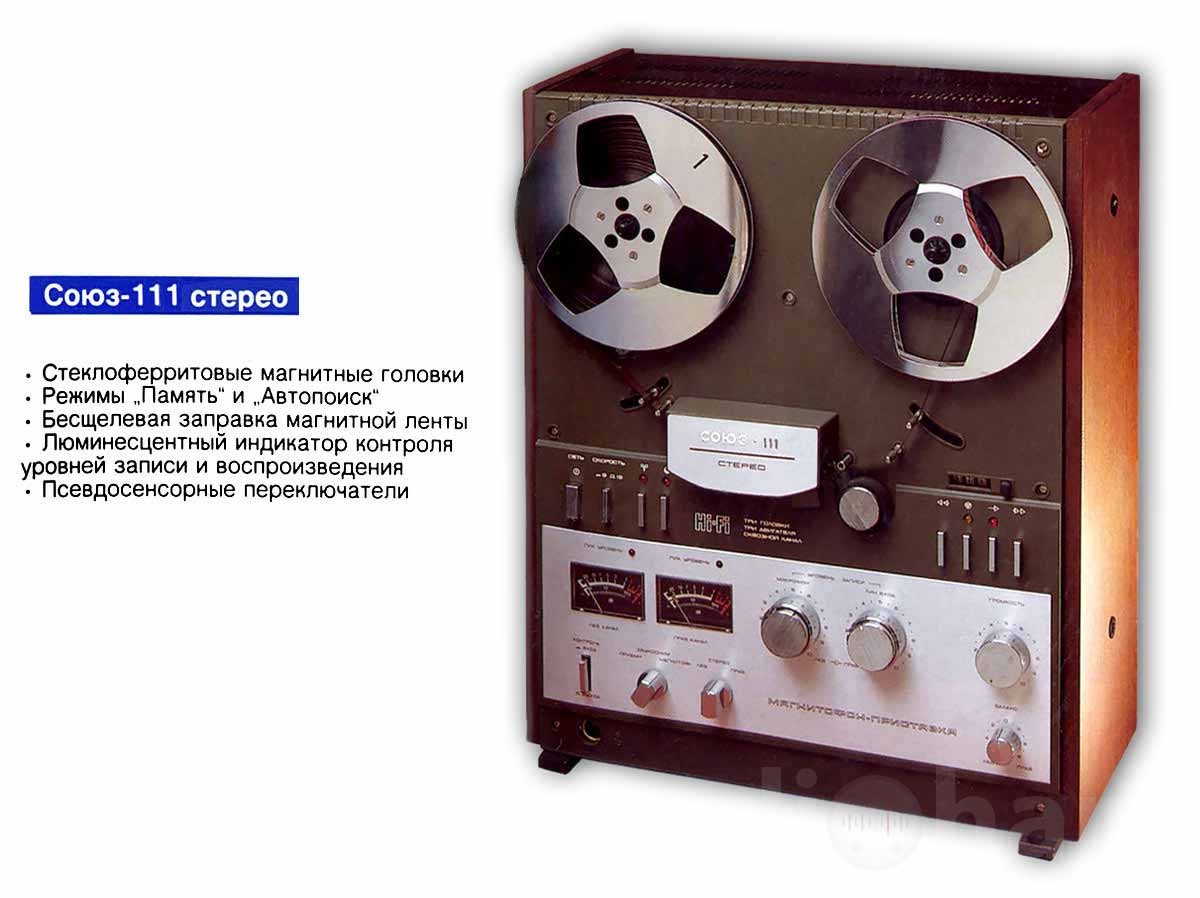

Стереофонический магнитофон-приставка «Союз-111-стерео» с 1987 года выпускалась Брянским ЭМЗ. Четырехдорожечный магнитофон «Союз-111-стерео» соответствует требованиям ГОСТ 21363-81 для 1-й группы сложности и 2.940.005 ТУ х предназначен для высококачественной записи и воспроизведения стереофонических музыкальных программ с применением катушки 18.
К магнитофону можно подключить головные стереотелефоны с внутренним сопротивлением от 4 до 24 Ом.
Для получения высококачественных записей предпочтительной скоростью магнитной ленты является скорость 19,05 см/с.
Магнитофон обеспечивает следующие функции:
стереофоническую запись с микрофона, электропроигрывателя, другого магнитофона, радиовещательного и телевизионного приемников, тюнера и трехпрограмного приемника;
стирание записи;
воспроизведение фонограмм через линейный выход: воспроизведение фонограмм при помощи головных стереотелефонов;
раздельная индикация уровня записи по каналам возможностью синхронного регулирования;
раздельное регулирование уровня записи и воспро изведения;
автоматический останов при окончании ленты отключением ведущего электродвигателя;
контроль расхода ленты;
перемотка ленты в обоих направлениях;
переключение входов;
смешивание сигналов с микрофонного и других входов;
возможность контроля записываемого и записанного сигнала прослушиванием;
регулировка громкости на выходе для подключения стереотелефонов;
индикацию уровня воспроизведения при помощи стрелочного индикатора;
возможность контроля записанного сигнала в peжиме «Запись» с помощью стрелочных индикаторов и прослушиванием на головные стереотелефоны;
автоматический останов при окончании ленты отключением ведущего электродвигателя;
контроль расхода ленты;
перемотка ленты в обоих направлениях;
переключение входов;
смешивание сигналов с микрофонного и других входов;
возможность контроля записываемого и записанного сигнала прослушиванием;
регулировка громкости на выходе для подключения стереотелефонов;
индикацию уровня воспроизведения при помощи стрелочного индикатора;
возможность контроля записанного сигнала в peжиме «Запись» с помощью стрелочных индикаторов и прослушиванием на головные стереотелефоны;
световая индикация включения в сеть;
световая индикация включения режимов «Запись», «Перерыв записи», «Нормальный ход», «Остановка»;
световая индикация включения режимов «Запись», «Перерыв записи», «Нормальный ход», «Остановка»;
световая индикация перегрузки уровня записи;
режим «Временный останов ленты» при записи;
возможность переключения магнитофона в любой выбранный режим, независимо от предыдущего режима работы, с помощью электронной схемы управления (кроме включения режима записи);
возможность дистанционного управления режимами работ «Перемотка вперед», «Перемотка назад», «Нормальный ход», «Остановка», «Запись» при работе с проводным пультом дистанционного управления;
возможность воспроизведения фонограмм с одной дорожки записи по двум каналам;
автоматическое управление натяжением ленты в режиме «Нормальный ход»;
возможность работы с катушкой 22;
возможность работы магнитофона на скорости 9.53 см/с;
управление с помощью квазисенсорного переключателя режимов работы.
возможность дистанционного управления режимами работ «Перемотка вперед», «Перемотка назад», «Нормальный ход», «Остановка», «Запись» при работе с проводным пультом дистанционного управления;
возможность воспроизведения фонограмм с одной дорожки записи по двум каналам;
автоматическое управление натяжением ленты в режиме «Нормальный ход»;
возможность работы с катушкой 22;
возможность работы магнитофона на скорости 9.53 см/с;
управление с помощью квазисенсорного переключателя режимов работы.

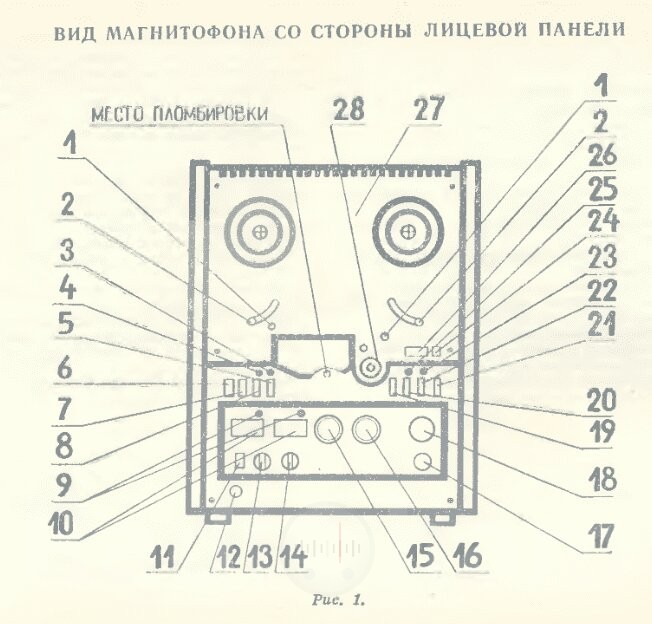

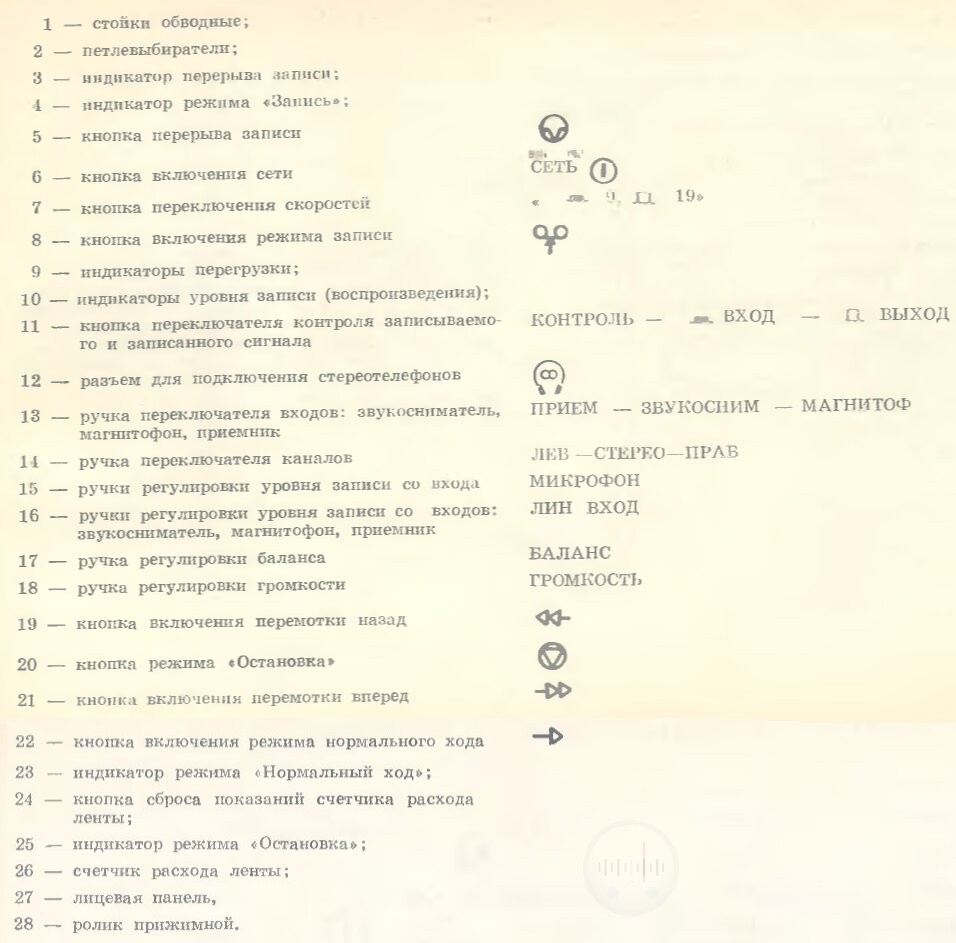

Расположение и назначение деталей управления магнитофона «Союз-111-стерео» приведено на рис. 1.

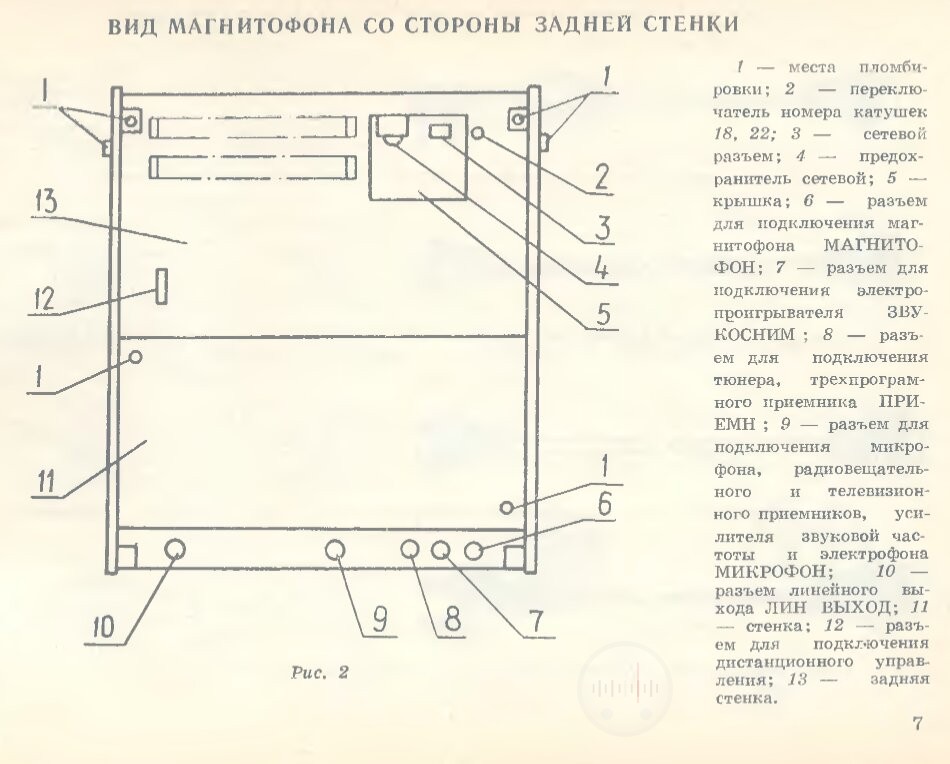

Вид магнитофона «Союз-111-стерео» со стороны задней стенки приведен на рис. 2.

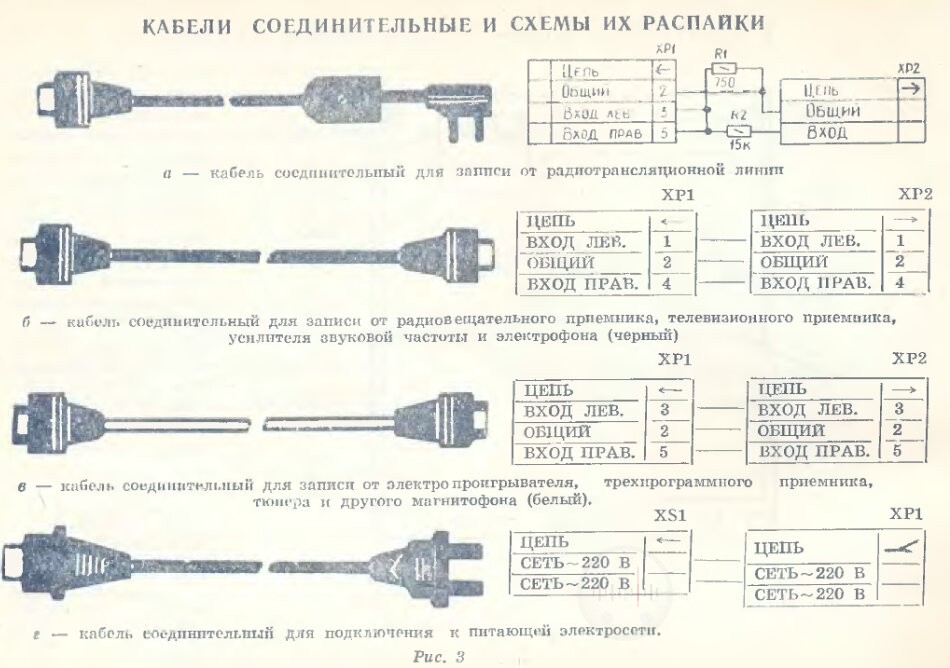

Рисунки соединительных кабелей, их назначение и схемы распайки магнитофона «Союз-111-стерео» представлены на рис. 3.
📁Дополнительная информация:
Информационная брошюра магнитофона-приставки «Союз-111-стерео»
Обложка руководства по эксплуатации магнитофона-приставки «Союз-111-стерео»
