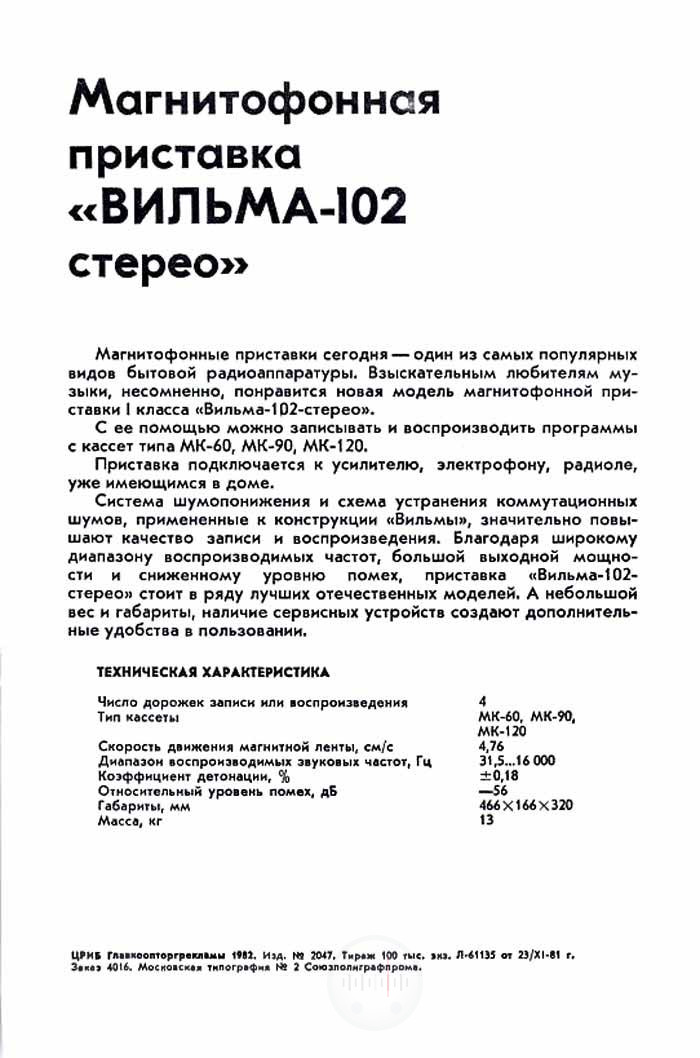

🔌Технические характеристики:
- Ширина магнитной ленты: 3,81 мм
- Скорость движения ленты: 4,76 см/с
- Число записываемых и воспроизводимых дорожек: 4
- Длительность непрерывной записи и воспроизведения на одной дорожке: 30 мин
- Длительность перемотки не более: 70 сек
- Чувствительность для входа, не хуже:
— Микрофон 0,0002 В
— Радиоприемник 0,01 В
— Звукосниматель 0,5 В
— Линия 10...30 В
- Входное сопротивление каналов:
— Микрофон 0,6 кОм
— Радиоприемник 25 кОм
— Звукосниматель 470 кОм
Линия 10 кОмК
- Коэффициент гармоник на выходе, не более:
— Телефонного усилителя 1 %
— Линейном выходе 4 %
- Коэффициент детонации, не более: 0,15 %
- Относительный уровень шумов в канале записи воспроизведения при использовании ленты с рабочим слоем Fе2О3: 50 дБ
- Полоса воспроизводимых звуковых частот на линейном выходе: 31,5...14000 Гц
- Частота тока подмагничивания, не менее: 100 кГц
- Максимальная мощность телефонного выхода, не более: 4 мВт
- Источник питания: сеть 50 Гц напряжением 220 В
- Напряжение питания: 15 В
- Габаритные размеры:
«Вильма-102-стерео» 480х320х170 мм
«Вильма-110-стерео» 466х320х166 мм
- Maсса: 12,5 кг
📖История и описание:

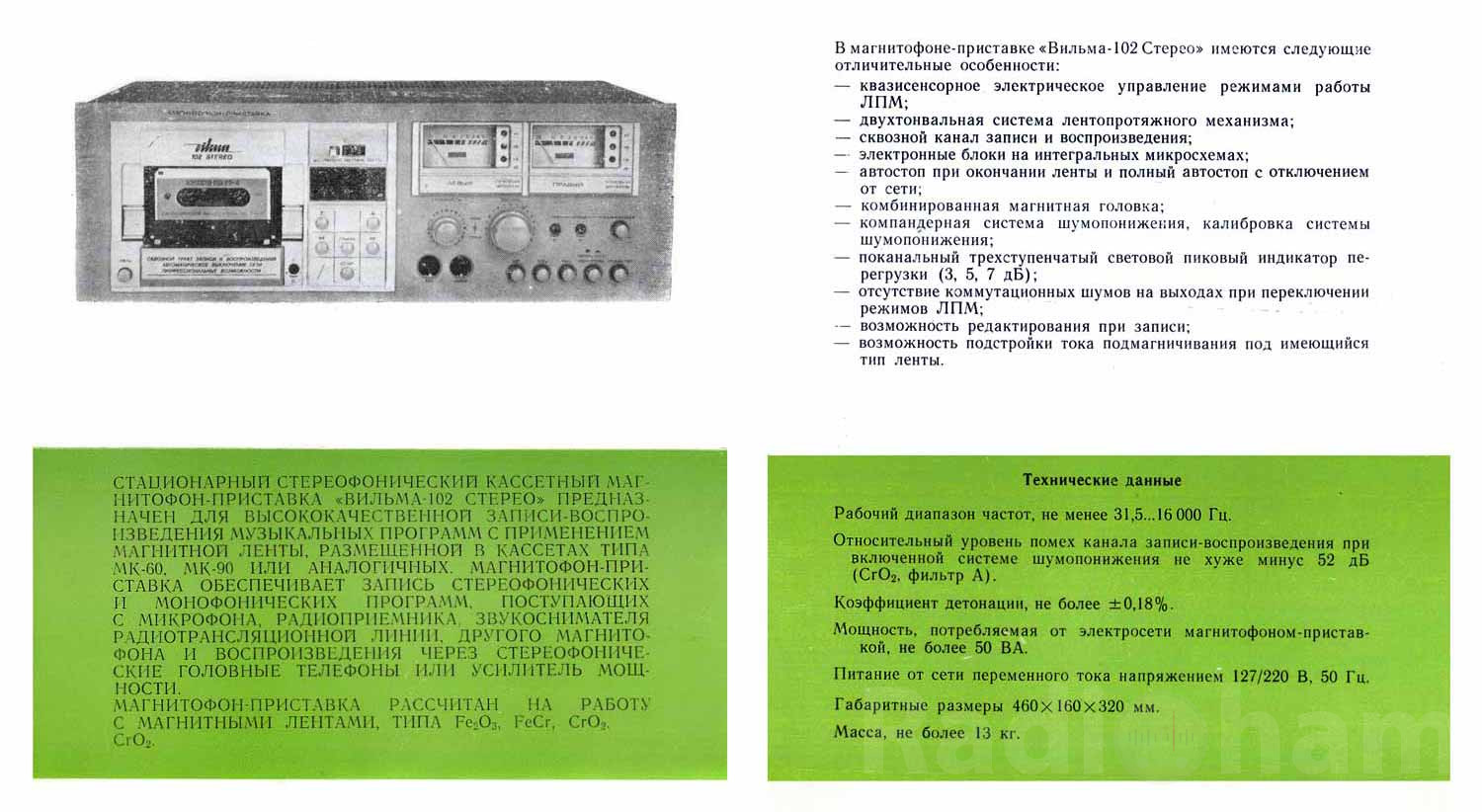

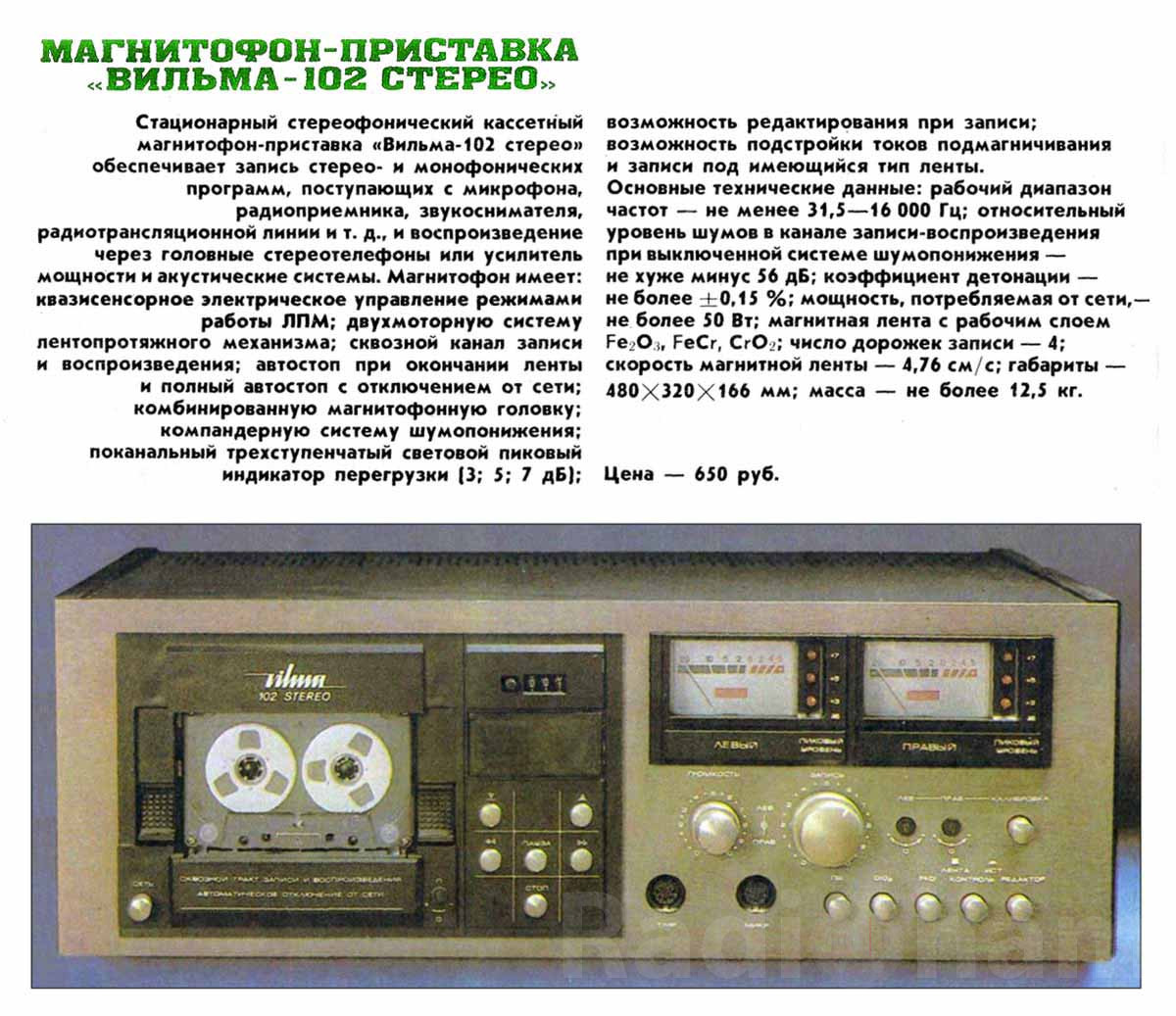

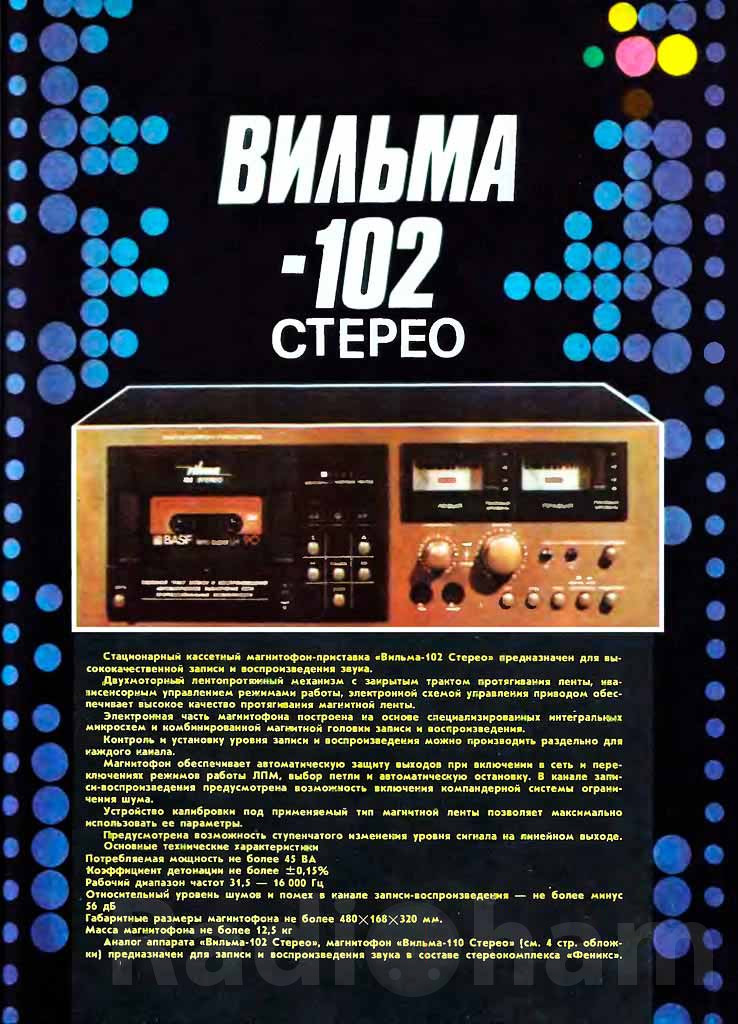

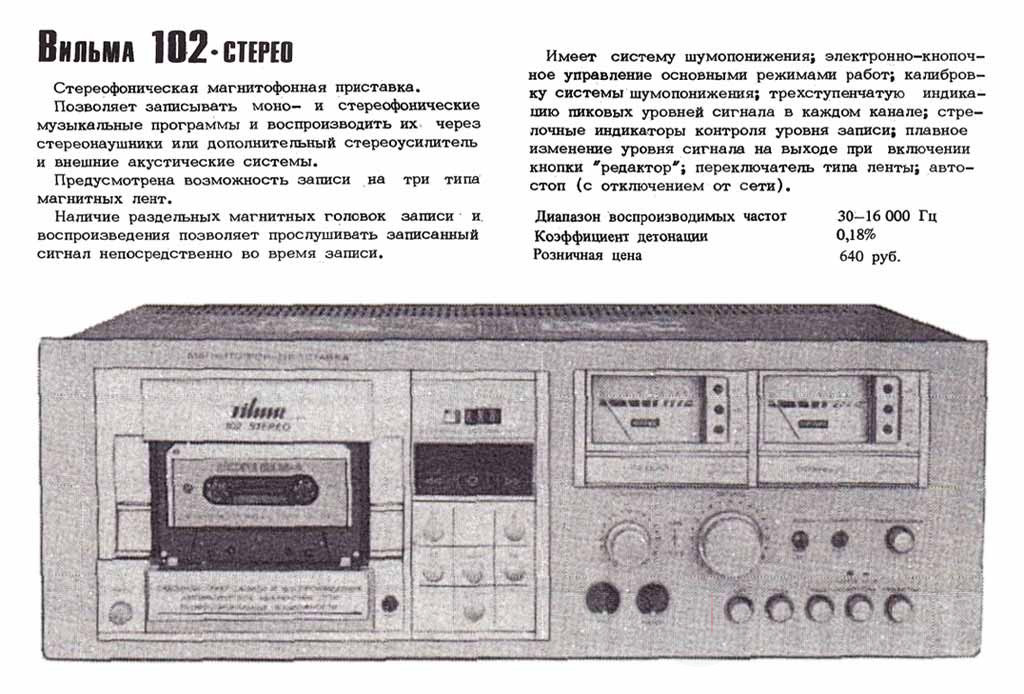

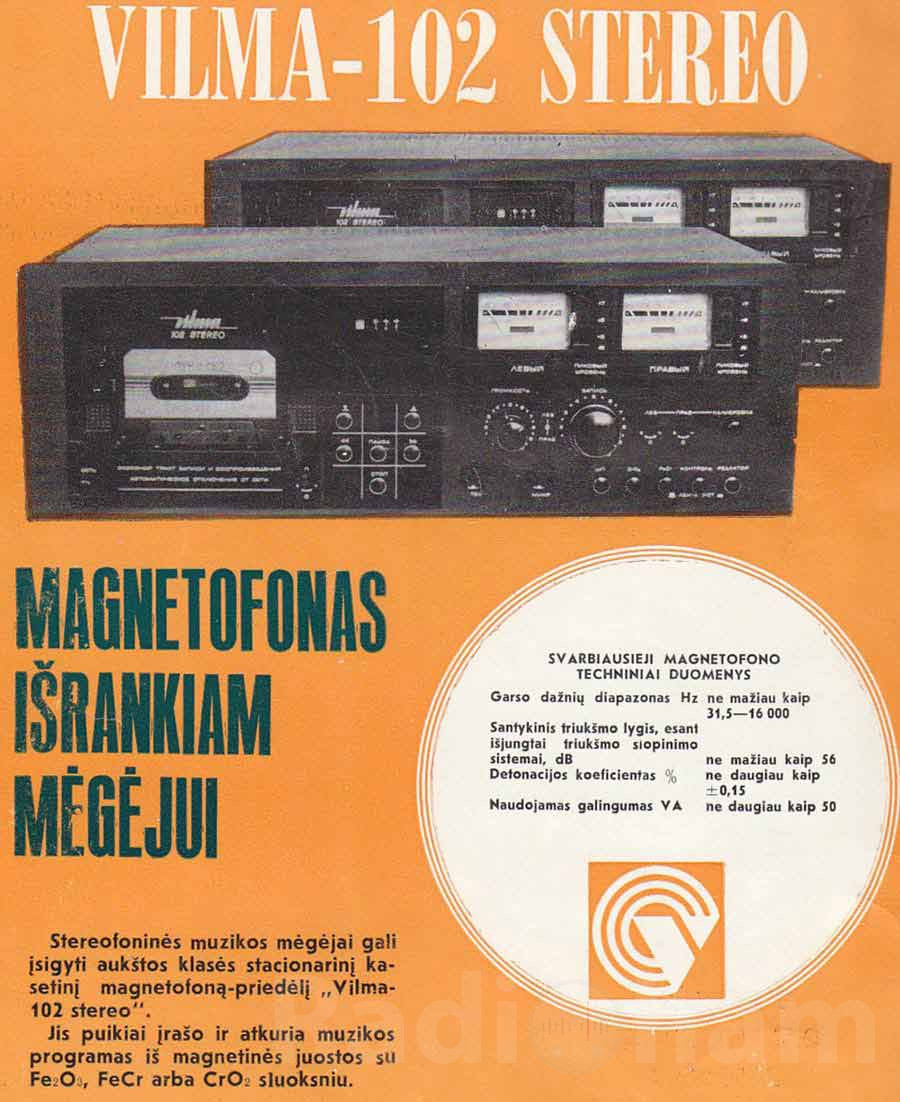

Кассетные магнитофоны-приставки «Вильма-102-стерео» и «Вильма-110-стерео» с 1981 года выпускал Вильнюсский приборостроительный завод «Вильма». Стационарный со сквозным каналом кассетный МП ''Вильма-102-стерео'' предназначен для работы с магнитными лентами всех типов в кассетах МК. В МП применён двухдвигательный ЛПМ с закрытым трактом и квазисенсорным управлением. Электронная часть построена на основе специализированных интегральных микросхем и комбинированной магнитной головки записи и воспроизведения.

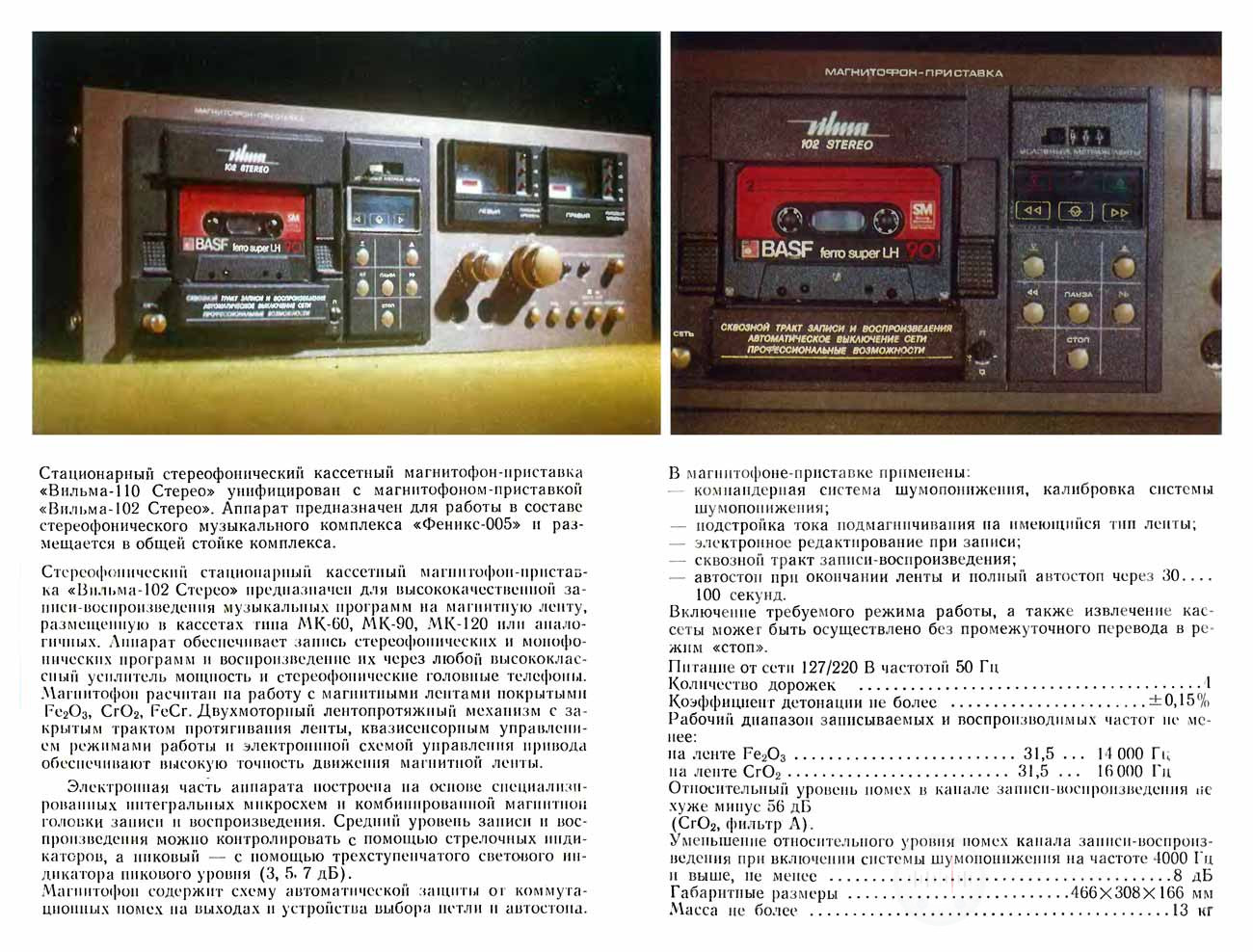

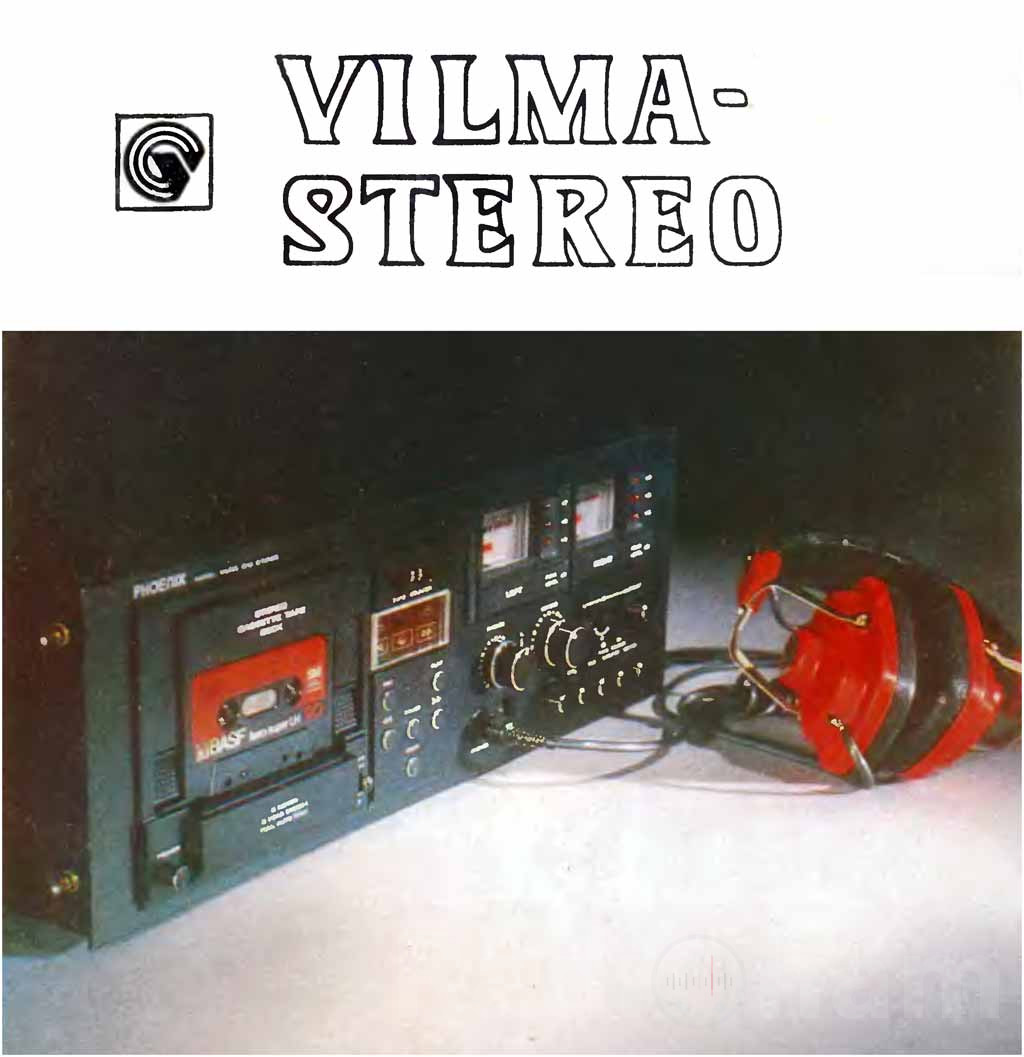

Выпускаемый совместно магнитофон-приставка ''Вильма-110-стерео'' предназначен для комплектования музыкального комплекса «Феникс-005», аналогичен вышеописанному и отличается внешним оформлением, другими ручками и кнопками. С 1985 года завод выпускал усовершенствованный МП «Вильма-102-1-стерео» со сквозным каналом З/В и устройством ДУ всех режимов на ИК лучах. Улучшенные характеристики МП. Диапазон рабочих частот с лентой А4212-ЗБ 31,5...18000 Гц. Коэффициент детонации 0,15%. Относительный уровень шумов и помех с СШП минус 64 дБ. Потребляемая мощность 20 Вт. Габариты МП — 480х168х320 мм. Вес 10,8 кг.

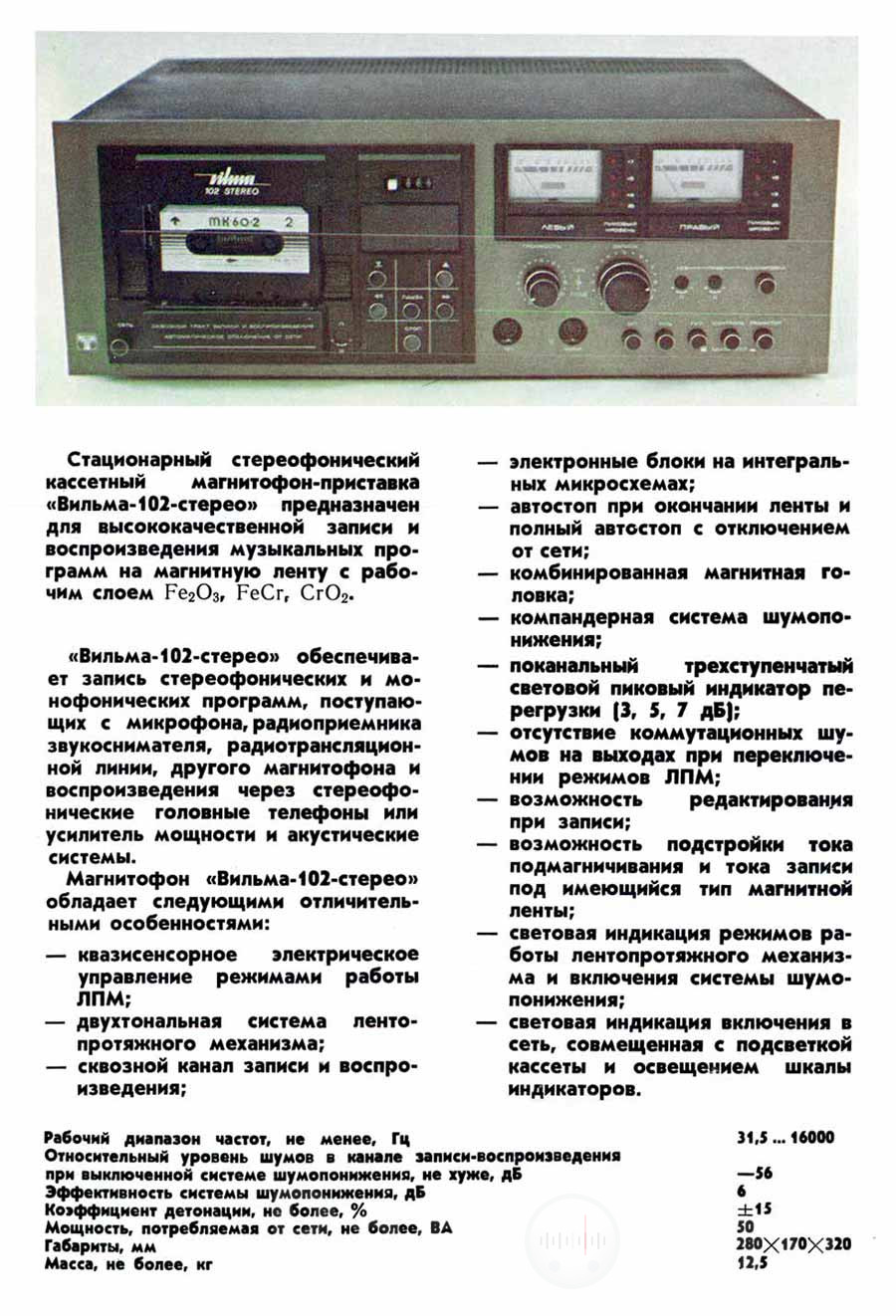

В магнитофоне-приставке имеются:
Индикаторы среднего и квазипикового уровней сигнала, они работают в режиме записи и воспроизведения;
Устройство подавления помех при переключении режимов;
Компандерный шумоподавитель ''Dolby-B'';
Счётчик расхода ленты;
Устройство выборки ее петли и автостоп.
Извлечь кассету и включить требуемый режим работы можно не нажимая кнопку ''Стоп''. Автоматический выключатель отключает магнитофон от сети через 1...1,5 минуты после перехода ЛПМ в режим ''Стоп''. Есть калибровка тока записи под применяемый тип магнитной ленты, регулировка тока подмагничивания, ступенчатое изменение уровня сигнала на линейном выходе, слуховой контроль записываемого и записанного на ленту сигнала.
Принципиальная схема:

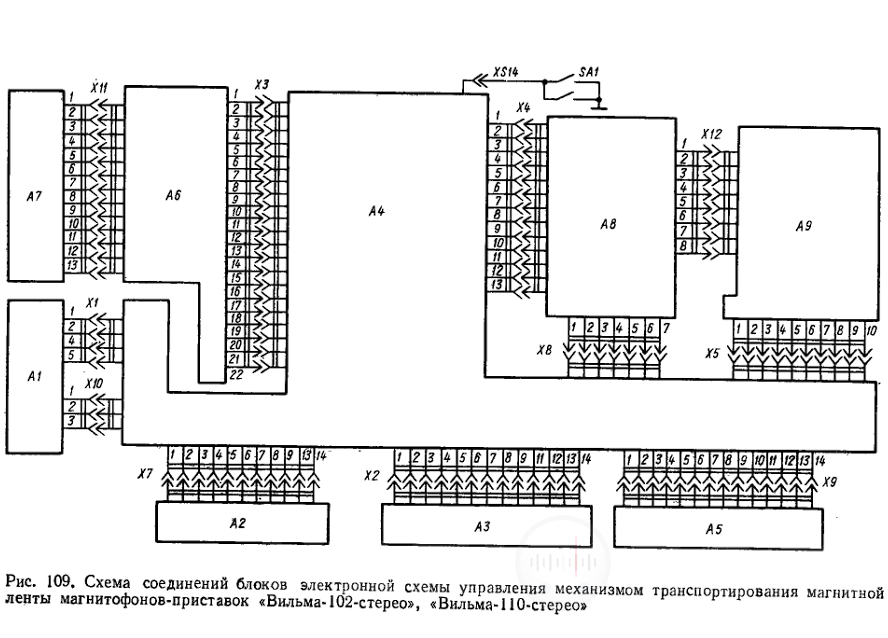

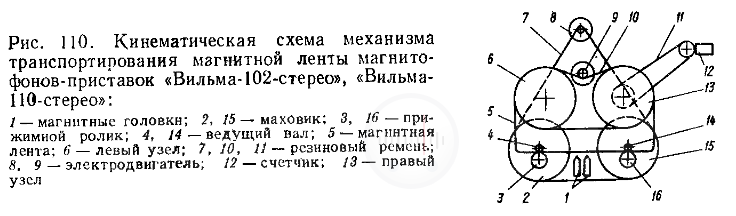

Электрическая схема и конструкция магнитофонов-приставок состоят из двух функционально законченных узлов: электронной схемы управления механизмом транспортирования магнитной ленты и схемы усилителей. Ряд блоков в магнитофонах-приставках «Вильма-102- стерео» и «Вильма-110-стерео» аналогичны блокам магнитофона-приставки «Вильма-204-стерео».

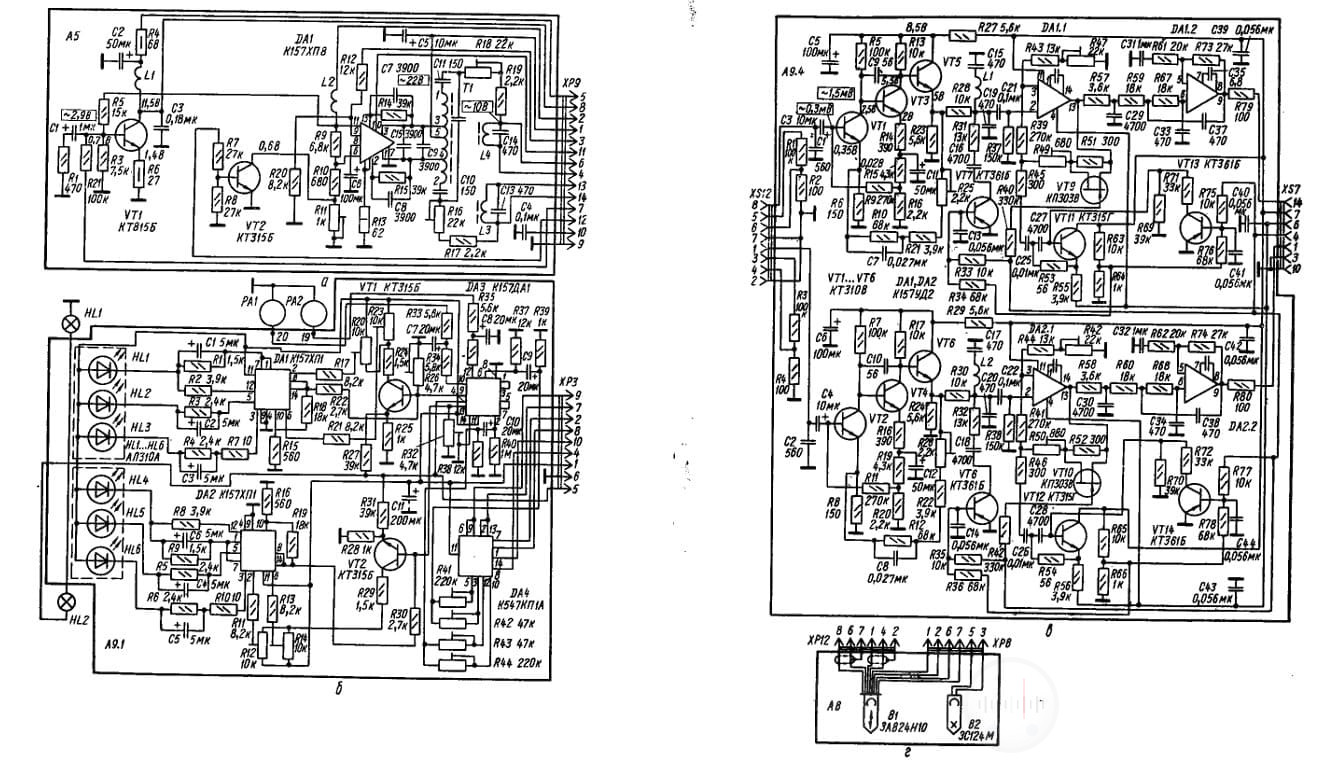

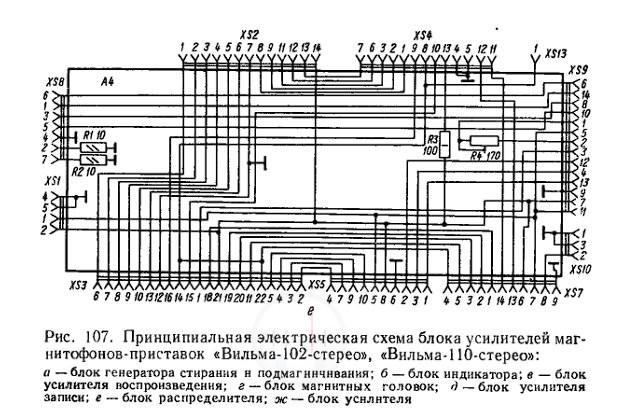

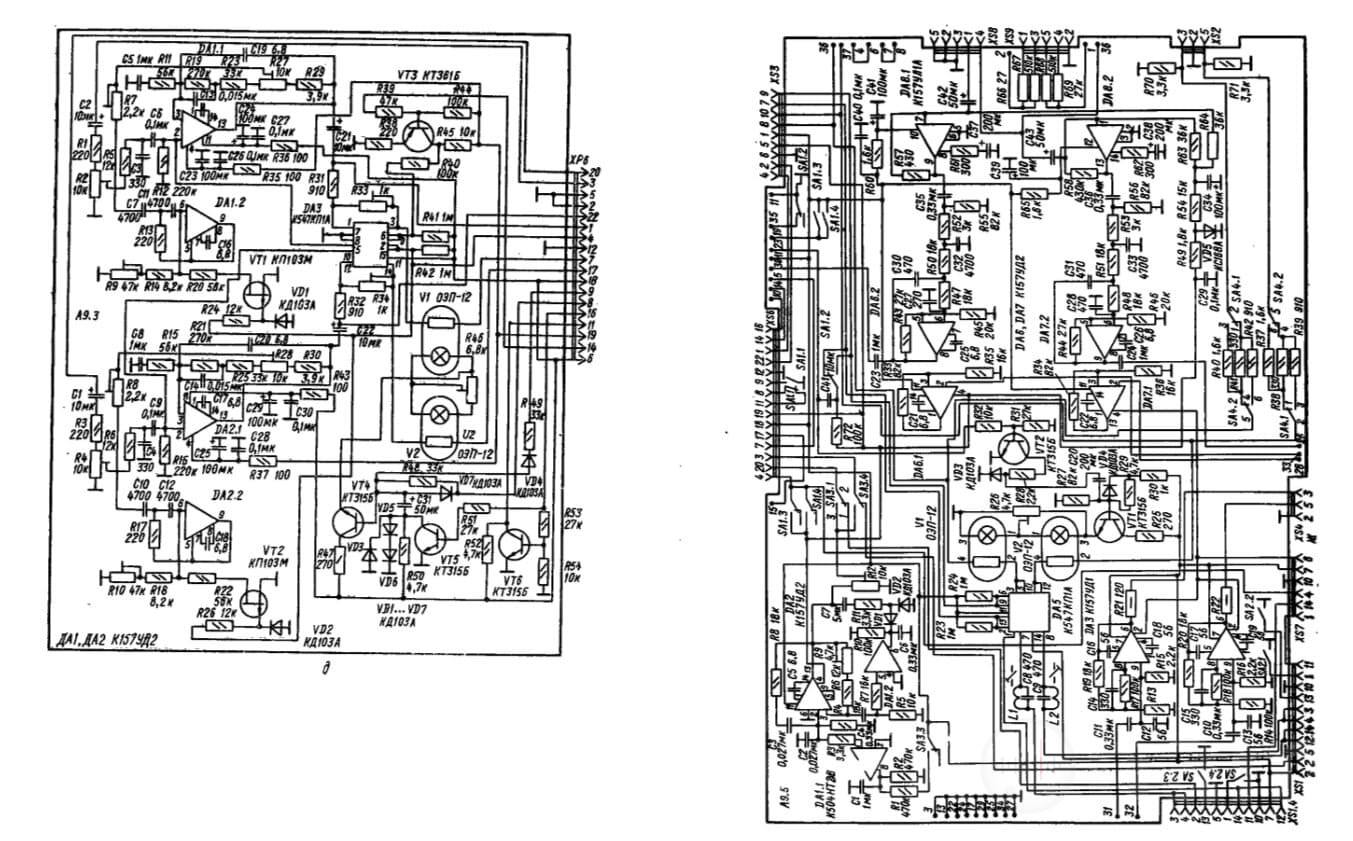

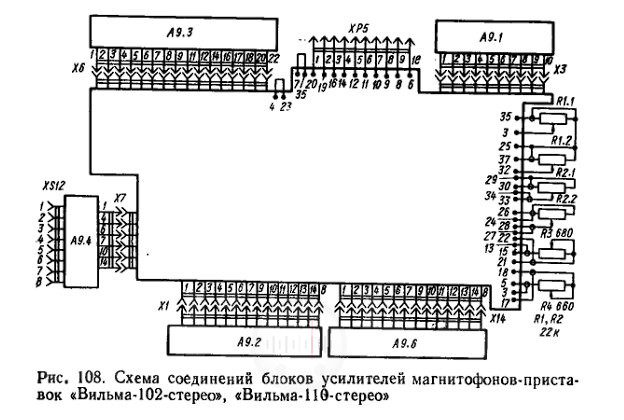

Электрическая схема (рис. 107) и конструкция блока усилителей (рис. 108) состоят из: индикатора (А9.1), ограничителя шума (А9.2), усилителя записи (А9.3), усилителя воспроизведения (А9.4), усилителя (А9.5).
Общий усилитель (А9.5) состоит из генератора опорного напряжения частотой 400 Гц, микрофо
