🔌Технические характеристики:
- Мощность, потребляемая от сети переменного тока, В.А, не более 11
- Номинальное напряжение блока питания: 9 В
Магнитофон:
- Номинальная скорость магнитной ленты, см/с 4,76
- Среднее отклонение от номинальной скорости магнитной ленты, %, не более +-3,0
- Взвешенное значение детонации, %, не более +-0,5
- Эффективный частотный диапазон воспроизведения на выходе для подключения наушников, Гц, не уже 63-10000
- Коэффициент гармоник на выходе для подключения наушников, %, не более 5
- Отношение сигнал/шум невзвешенное в канале воспроизведения, дБ, не менее 40
- Отношение сигнал/шум взвешенное в канале воспроизведения, дБ, 44
не менее - Время перемотки ленты в кассете МК-60, с, не более 180
Тюнер:
- Диапазон принимаемых частот (волн) 65,8—74,0 МГц (4,56-4,05)
- Чувствительность, ограниченная шумами, по напряжению со входа для подключения внешней антенны, мкВ, не хуже 20
- Относительная избирательность по зеркальному каналу, дБ, 26
не менее - Диапазон воспроизводимых частот, Гц 200-10000
- Мощность на выходе для подключения наушников, мВт, не более:
1) в магнитофоне, тюнере 2,5
2) в АСА 100
- Номинальная выходная мощность каждого канала АСА, мВт 500
- Масса:
магнитофона 0,6 кг
блока питания 0,3 кг
тюнера 0,65 кг
ACA 1,9 кг
Магнитофон с АСА и тюнером в упаковке 4,2 кг
- Габаритные размеры:
магнитофона 119х138х38 мм
тюнера 119х138х48 мм
блока питания 70х110х64 мм
ACA 342х148х92 мм
упаковки 612х200х130 мм
📖История и описание:

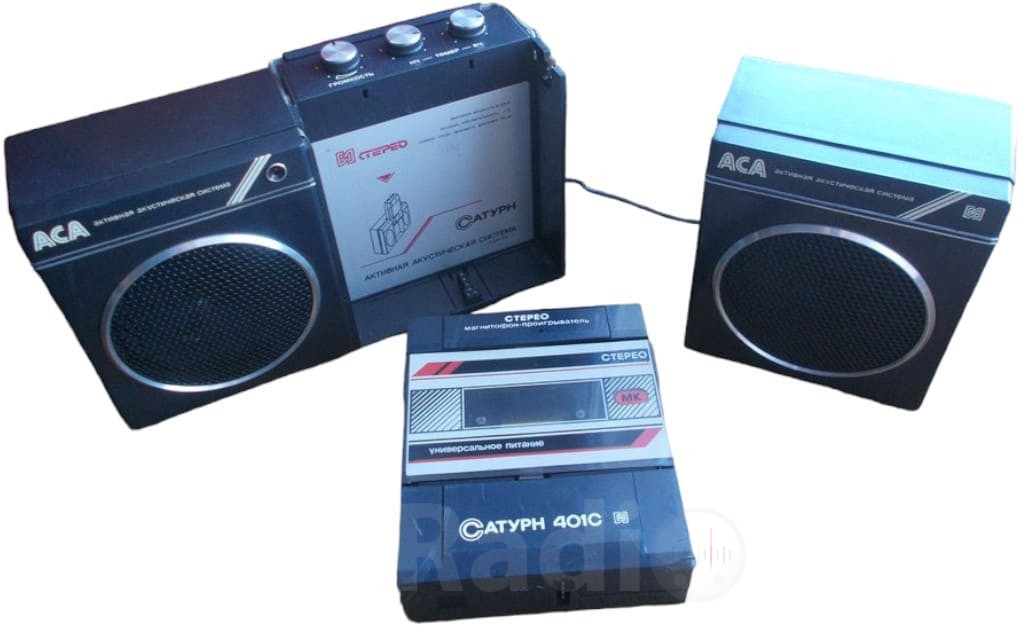

Активная стереосистема и магнитофон-проигрыватель «Сатурн-401С» с 1988 года выпускалась Омским ЭТЗ имени Карла Маркса. Первые выпуски КП именовались «Сатурн МС». Стереосистема и магнитофон-проигрыватель ''Сатурн-401С'' (с 1989 года «Сатурн П-401С») — переносный, блочный аппарат, состоящий из магнитофона и активной АС с выносным БП. Магнитофон воспроизводит моно и стерео фонограммы с кассет МК-60 на стереофонические телефоны ТДС-13 или на ААС. В плейере имеется раздельная регулировка громкости, ускоренная перемотка ленты в обоих направлениях. Питание плейера осуществляется от аккумуляторов или от сети через БП при совместной работе с ААС. В комплексе так же есть регулировка громкости и тембров по НЧ и ВЧ. К ААС можно подключить мини-стереотелефоны «Амфитон ТДС-17» которые идут в комплекте. Питание комплекса универсальное, от элементов 343 или от сети через блок питания.
АСА обеспечивает:
1) регулирование громкости и тембра на низких и высоких частотах;
2) индикацию включения АСА;
3) отключение громкоговорителей АСА;
4) отключение элементов от цепи питания АСА в момент подключения к ней блока питания.
Блок питания обеспечивает:
1) питание магнитофона, тюнера и АСА;
2) заряд аккумуляторов в магнитофоне (тюнере) как во время их работы, так и в выключенном состоянии, а также при совместной работе с АСА.
3) индикацию режима заряда аккумуляторов.
Блок питания подключается к магнитофону, тюнеру и АСА посредством кабеля с розеткой.
Магнитофон (тюнер) можно носить на ремне, входящем в комплект.

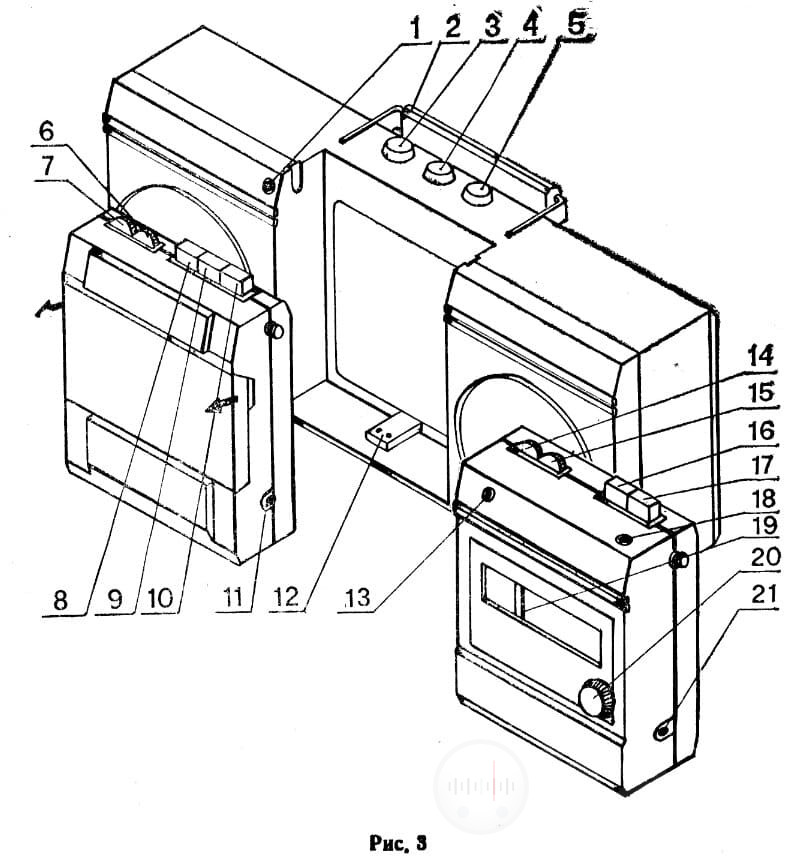

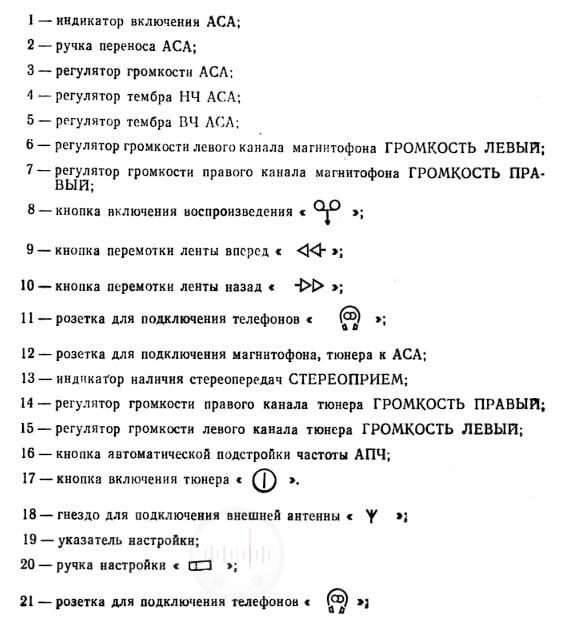

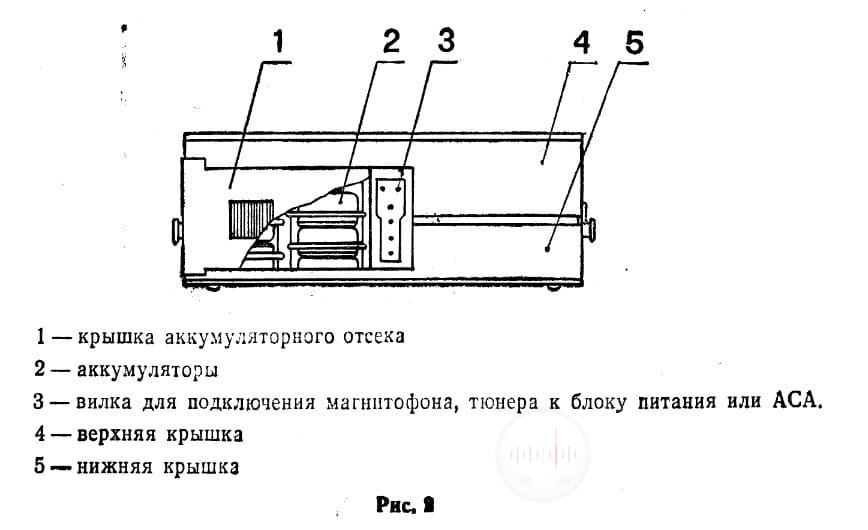

Расположение органов управления и гнезд для внешнего подключения магнитофона, тюнера, АСА и блока питания приведены на рис. 2, 3, 4.

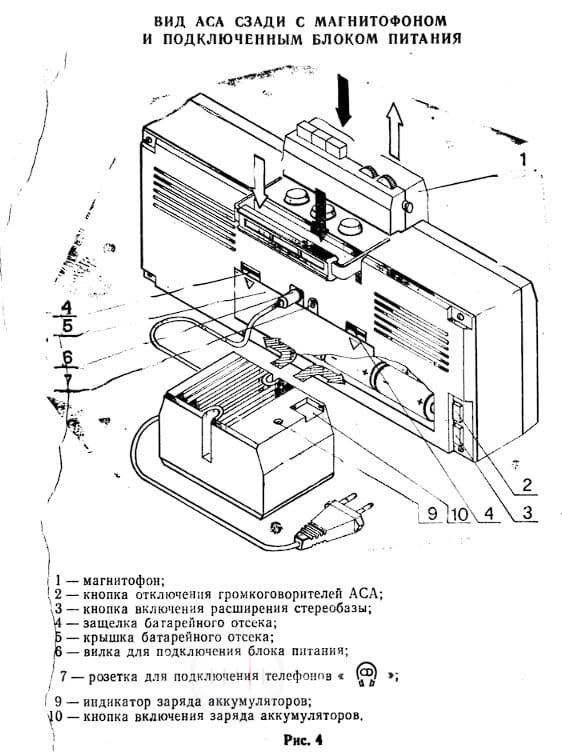

На рис. 4 также приведены установка магнитофона в АСА и отсоединение от АСА и установка элементов питания в АСА.
📁Дополнительная информация:

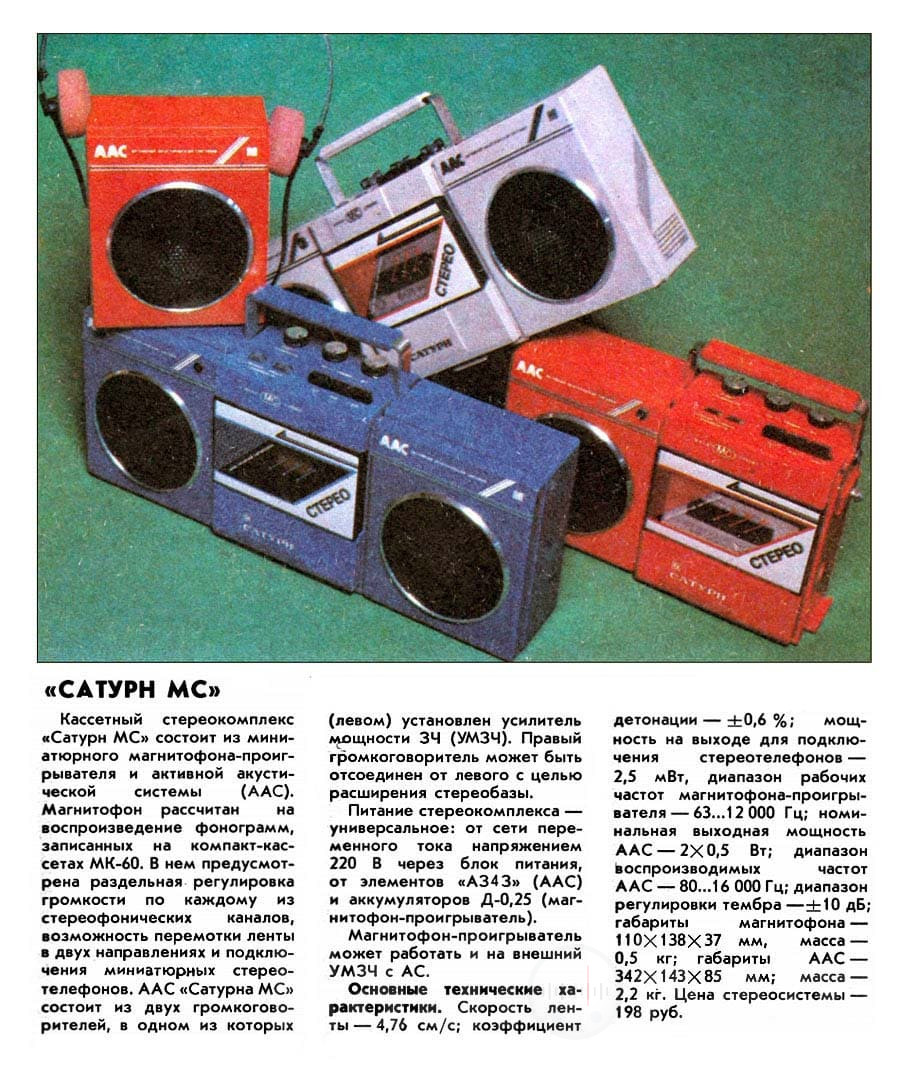

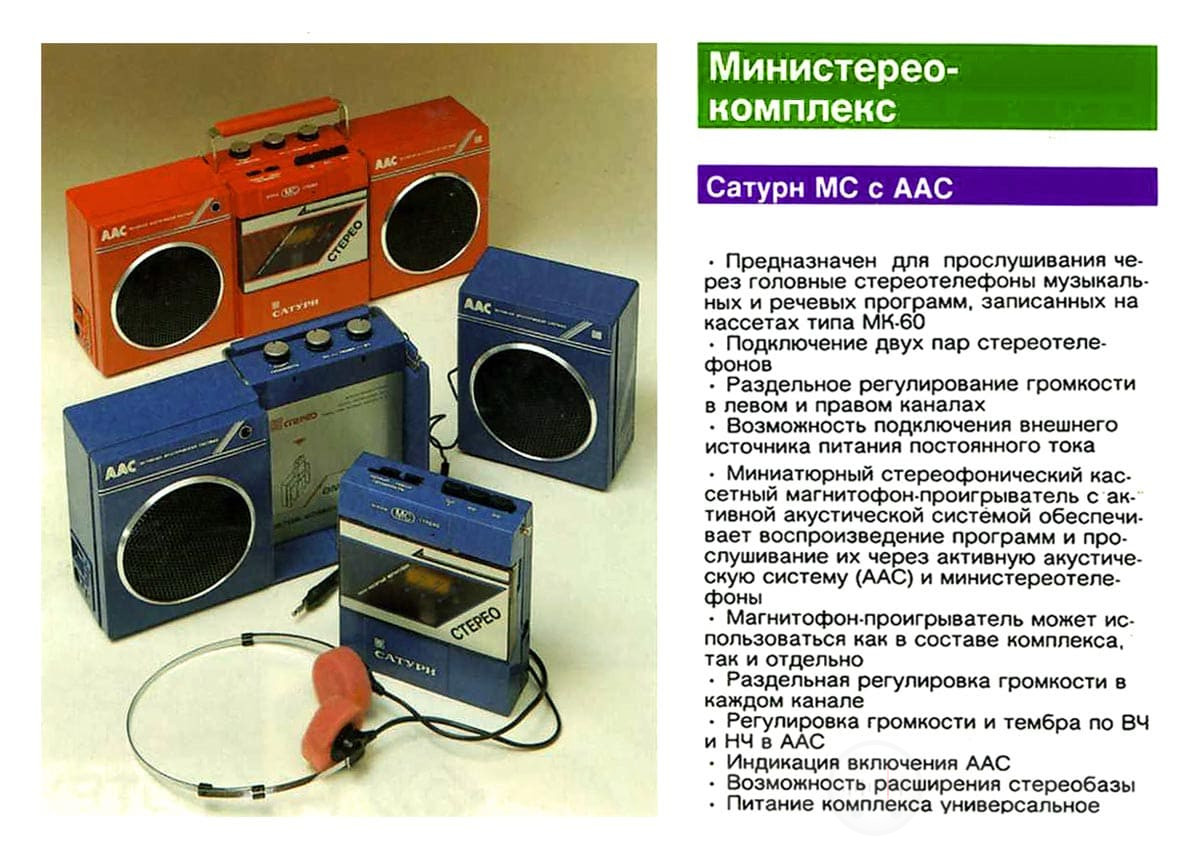

Информационные брошюры с описанием и техническими характеристиками активной стереосистемы и магнитофона-проигрывателя «Сатурн-401С»

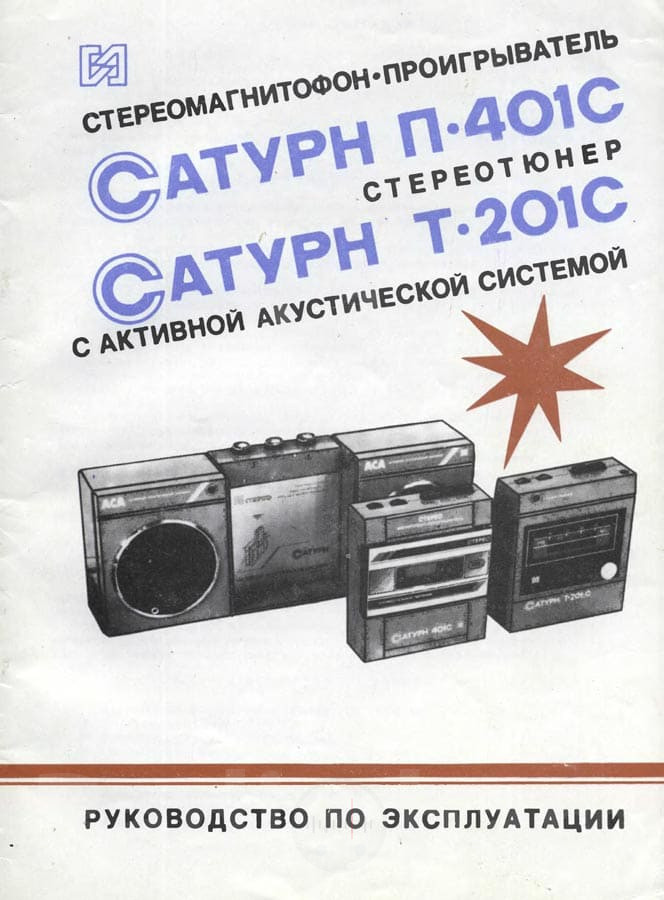

Обложка руководства по эксплуатации активной стереосистемы и магнитофона-проигрывателя «Сатурн-401С»
