Акустические системы S 30 post ZaharK

🔌Технические характеристики:

Диапазон воспроизводимых частот: 50 (-8 дБ) – 18000 Гц
Чувствительность: 84 дБ
Характеристическая чувствительность: 0,317 Па/√Вт
Номинальное звуковое давление: 1,2 Па
Неравномерность АЧХ в диапазоне 100–8000 Гц: ± 6 дБ
Направленность под углами к акустической оси:

в вертикальной плоскости ± 7°: ± 6 дБ

в горизонтальной плоскости ±25°: ± 6 дБ

Гармонические искажения АС в диапазоне частот:

250 – 1000 Гц: 2%

1000 – 2000 Гц: 2%

2000 – 6300 Гц: 1%

Сопротивление: 4 Ом
Минимальное значения импеданса: 3,2 Ом
Номинальная мощность: 10 Вт
Паспортная мощность: 30 Вт
Используемые динамики:

НЧ/СЧ: 25 ГДН-1-4

ВЧ: 6 ГДВ-1-16

Частота раздела фильтров: 5000 Гц (±500 Гц)
Размеры: 364х214х195 мм
Вес: 6 кг

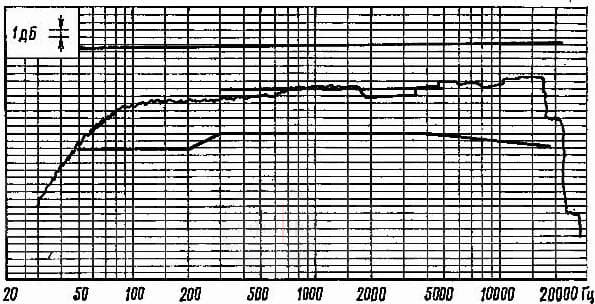

АЧХ Радиотехника S-30

📖История и описание:

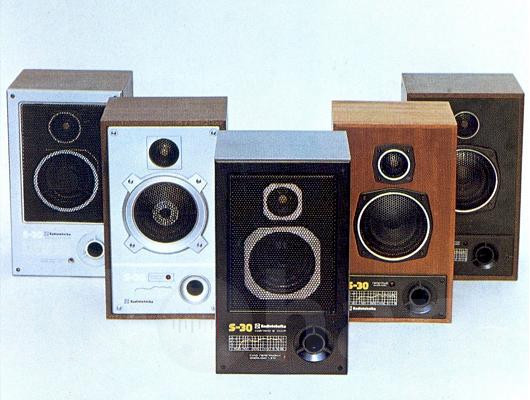

Акустические системы «S-30», «S-30А» и «S-30В» выпускал с 1985 года Рижский завод им. Попова. АС именовались и как «10АС-221» (S-30) и «10АС-222» (S-30В). А ещё с 1982 года завод по предшествующему ГОСТ-у выпускал такие же АС с наименованиями «10АС-314» и «10АС-315» (Radiotehnika «S-30»). Более поздняя модификация этих АС «S-30B» отличается расширением диапазона воспроизводимых частот, введением индикации электрической перегрузки громкоговорителей и внешним видом. Рекомендуемая мощность высококачественного бытового усилителя 20...50 Вт. Предпочтительный вариант установки — полочный.

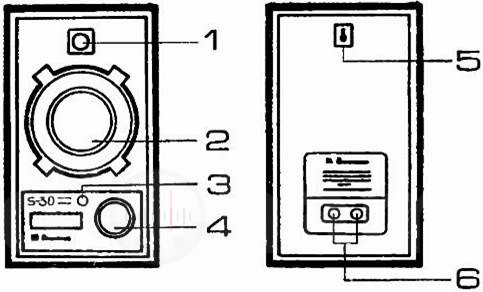

Внешний вид акустической системы АС-222

1 — Высокочастотная головка ЗГД-2; (6ГДВ-16)

2 — Низкочастотная головка 10ГД-34-80; (25ГД-1-4—80)

3 — Индикатор перегрузки (диод светоизлучающий);

4 — Отверстие фазоинвертора;

5 — Скоба и 2 шурупа для крепления АС к стене;

6 — Выводы для подсоединения шнура подключения.

Особенности конструкции:

Акустические системы 10АС-314 и 10АС-315 выполнены в виде неразборного деревянного ящика с фазоинвертором. Ящик, прямоугольной формы, покрыт шпоном ценных пород. В него вмонтированы головки и разделительный фильтр с индикатором перегрузки.
Головки громкоговорителей крепят на передней панели АС. Блок фильтра и индикации перегрузки размещен на печатной плате и закреплен на задней заглушке. Заглушку вместе с платой крепят к задней стенке АС четырьмя винтами. На заглушке размещены контакты для подключения соединительного шнура. Латексовую фазоинверторную трубу и светоизлучающий диод (индикатор перегрузки) крепят в нижней части панели АС, а снаружи закрывают передней декоративной панелью.
При необходимости потребитель может крепить АС к стене. На задней доске предусмотрены специальные отверстия под шурупы для крепления скоб к корпусу АС.

Порядок разборки и сборки:

Для разборки акустической системы 10АС-314 необходимо: снять декоративные обода и сетки каждой головки путем отвинчивания четырех винтов по периметру, при этом обеспечивается доступ к головкам BA1 И ВА2: снять головки громкоговорителя, отпаять провода от выводов головок; отвинтить четыре винта крепления задней заглушки; приподнять заднюю заглушку вместе с фильтром и отсоединить ее от жгута с по- мощью разъема. Этим обеспечивается доступ к разделительному фильтру. После отвинчивания двух винтов крепления передней декоративной панели и снятия становится возможен доступ к светоизлучающему диоду и фазоинверторной трубе.

Сборку АС производят в обратном порядке. При этом особое внимание необходимо обратить на наличие и правильную установку герметизирующих прокладок и замазок, а также на полярность подключения головок (по маркировке).

Для разборки системы акустической 10АС-315 необходимо снять декоративную панель, отвинтив четыре винта по периметру корпуса АС и четыре винта по периметру головки ВА1. При этом обеспечивается доступ к головкам ВА1, ВА2 и излучающему диоду. Головки ВА1 и ВА2 снимают путем отвинчивания четырех винтов по периметру каждой головки. Приподнимают головки и светоизлучающий диод, отпаивают их соединительные провода. Остальные операции разборки и сборки 10АС-315 аналогичны рассмотренным для акустической системы 10АС-314.

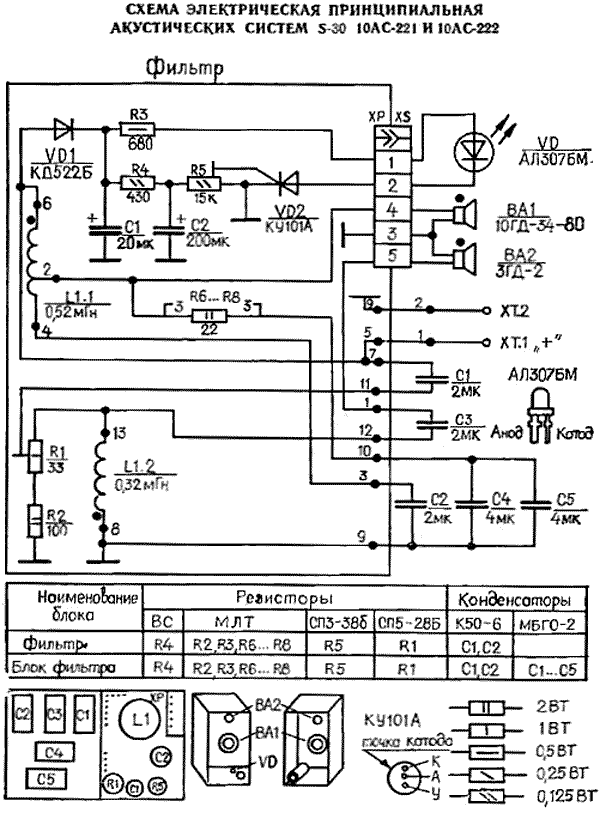

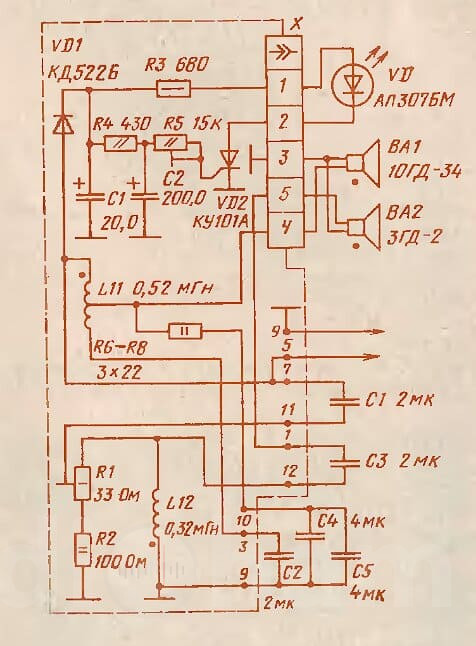

Принципиальная схема:

Акустическая система содержит разделительный фильтр, головки громкоговорителя, устройство индикации перегрузки.
Разделительный фильтр представляет собой двухканальный частотный селектор. Каждый канал является частью фильтра. Каждая часть фильтра имеет полосу пропускания в своем частотном диапазоне, соответственно в диапазонах нижних и верхних частот. Входы частей фильтра соединены параллельно и одновременно являются входом всего разделительного фильтра. К выходу каждой части фильтра подсоединяется соответствующая головка. B канале верхних частот имеется плавная регулировка уровня сигнала потенциометр между выходом соответствующей части фильтра и головки.

Часть фильтра, пропускающая нижние частоты, является фильтром четвертого порядка, состоящим из катушки индуктивности L1.1 резисторов R6-R8, конденсаторов С2, С4, С5. К выходу фильтра подсоединена низкочастотная головка громкоговорителя ВА1. Часть фильтра пропускания верхних частот представляет собой Т-образное RLС-звено. На входе включен конденсатор C1, затем катушка индуктивности L1.2, шунтируемая резисторами R1 и R2, включенными параллельно входу. Потенциометр R1 позволяет при сборке АС установить необходимый уровень сигнала верхних частот для получения требуемой частотной характеристики АС. К выходу фильтра подсоединены высокочастотная головка громкоговорителя ВА2 и последовательно конденсатор С3.

Устройство индикации перегрузки выполнено на тиристоре и состоит из части управления и индикации. Две Г-образные цепи С1. R4 и С2. R5 определяют режим работы тиристора и время срабатывания индикации. Резистором R5 при сборке АС устанавливают напряжение срабатывания индикации. В цепь индикации последовательно включены резистор R3, диод светоизлучающий VD и ключевая часть тиристора VD1. Напряжение питания на устройство индикации поступает через диод VD1 от подаваемого на вход АС сигнала.
