🔌Технические характеристики:
- Чувствительность:
в ДВ — 1,8 мВ/м
СВ — 0,8 мВ/м
- Селективность 30 дБ.
- Номинальная выходная мощность 0,5 Вт, максимальная 0,9 Вт.
- Диапазон воспроизводимых звуковых частот не уже 200...3550 Гц.
- Громкоговоритель применён типа 1ГД-50.
- Габариты модели 261 х 166 х 71 мм.
- Масса 1,5 кг.
📖История и описание:
Портативный радиоприёмник «Альпинист-320» с 1984 года выпускал Воронежский радиозавод. Радиоприемник третьей группы сложности, предназначен для приема передач РВ станций в диапазонах ДВ и СВ на внутреннюю магнитную антенну. В приемнике имеются гнезда для подключения внешней антенны, заземления, телефона.
Приемник питается от шести элементов типа А343 с общим напряжением 9 В или от двух батарей типа 3336 «Планета-1», а также от сети переменного тока частотой 50 Гц и напряжением 220 В.
Принципиальная схема:
Радиоприемник «Альпинист-320» собран на 11 транзисторах и 2 полупроводниковых диодах (рис. 1.17). Входные цепи выполнены на ферритовом стержне по схеме с индуктивной связью. Катушки входных контуров L1.1 и L2.1 посредством катушек связан L1.2 и L2.2 индуктивно связаны с каскадом преобразователя частоты.

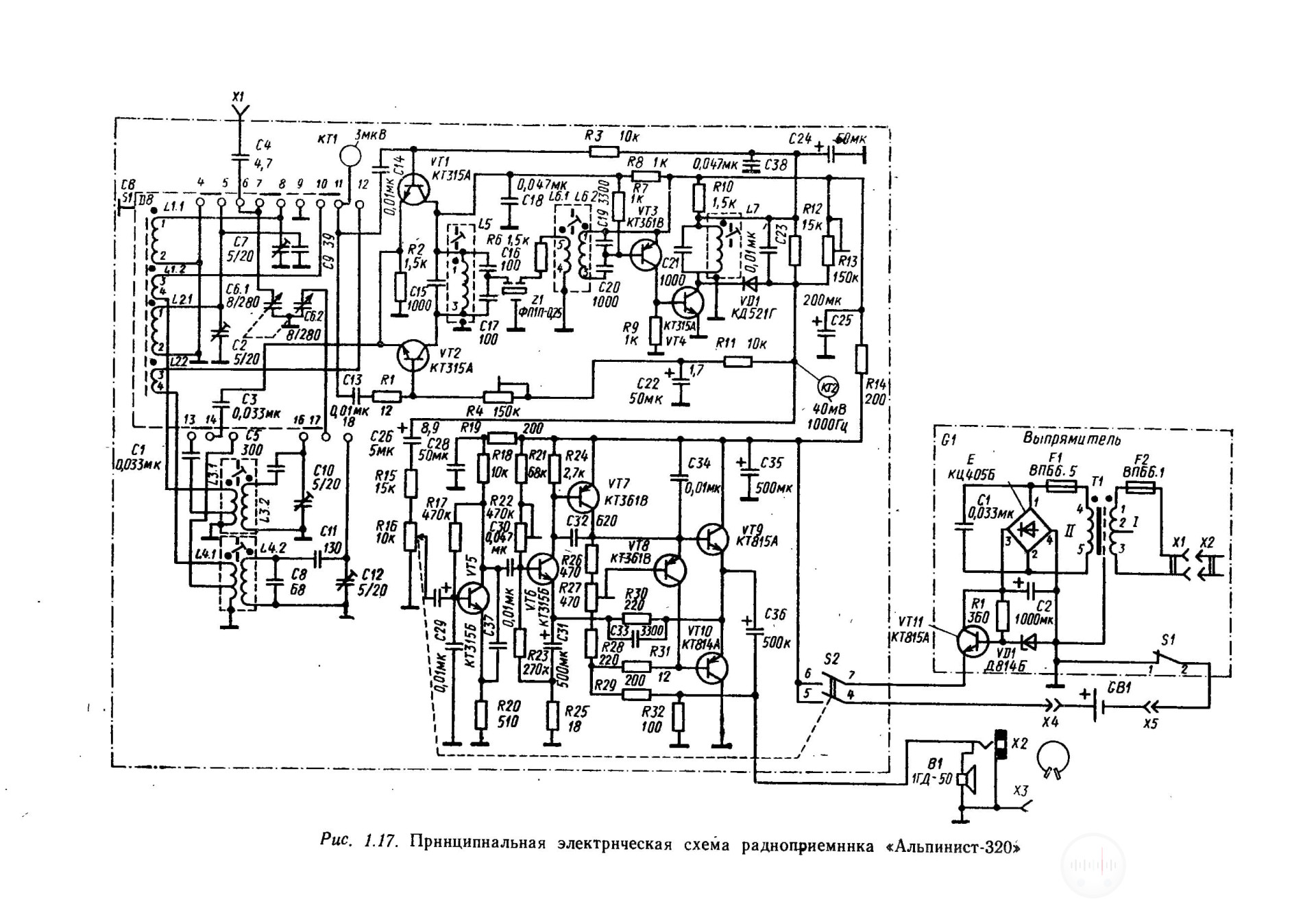

Принципиальная электрическая схема радиоприемника «Альпинист-320»
Преобразователь частоты собран по схеме дифференциального усилителя. Такая схема обеспечивает оптимальную амплитуду гетеродина во всем диапазоне частот. При слабом входном сигнале транзистор VT1 закрыт, и в качестве преобразователя работает транзистор ѴТ2. По мере увеличения уровня входного сигнала благодаря действию АРУ транзистор VT2 закрывается, одновременно увеличивается ток через транзистор VТ1, который в это время начинает выполнять частично функцию гетеродина. При большом сигнале на входе транзистор VТ2 практически полностью закрыт, и в качестве гетеродина работает транзистор VТ1. Для предотвращения ухода частоты гетеродина суммарный ток коллекторов транзисторов VT1 и VT2 стабилизируется стабилизатором на транзисторах VT3 VТ4, одновременно выполняющих функции усилительных каскадов УПЧ. Транзисторы ѴТ3 и ѴТ4 связаны между собой по постоянному току. Возможные изменения суммарного тока коллекторов транзисторов VT1 и VТ2 вызывают соответствующие изменения напряжения на резисторе R8, которое усиливается транзисторами VT3 и VT4 и подводится к базам транзисторов ѴТ1 и ѴТ2. При работе АРУ суммарный ток транзисторов VТ1 и VT2 также практически остается неизменным, что обеспечивает стабильность частоты гетеродина.
Гетеродин выполнен по индуктивной трехточечной схеме с трансформаторной связью контуров (L3.2 и L4.2) с каскадом преобразователя. Нагрузкой преобразователя является контур промежуточной частоты L5 С15, который посредством емкостного делителя С16, С17 связан с пьезокерамическим фильтром Z, обеспечивающим основную селективность по соседнему каналу.
С выхода пьезокерамического фильтра сигнал через согласующий контур L6.2 С19 С20 подается на базу транзистора ѴТЗ первого каскада УПЧ. Усиленное напряжение снимается с нагрузочного резистора К9 и подается на базу транзистора VТ4, в коллекторную цепь которого включен контур L7 С21. Выделенное этим контуром напряжение ПЧ детектируется диодом VD1. Затем напряжение звуковой частоты подается на вход УЗЧ.
Усилитель звуковой частоты частоты — четырехкаскадный. Первый каскад собран на транзисторе VТ5 по схеме ОЭ. Каскад через конденсатор С30 связан с транзистором VТ6, также выполненным по схеме ОЭ. Транзистор VТ6 гальванически связан с последующим предоконечным каскадом VТ7. Выходной каскад УЗЧ выполнен по двухтактной бестрансформаторной схеме на комплементарной паре транзисторов VТ9 и VT10. Выходной каскад гальванически связан с коллекторной нагрузкой предоконечного каскада. Отрицательная обратная связь осуществляется подачей напряжения с выхода УЗЧ через RC цепь R30, С33 B эмиттерную цепь транзистора VT6 предварительного каскада УЗЧ. Температурная и режимная стабилизация рабочей точки оконечного каскад
