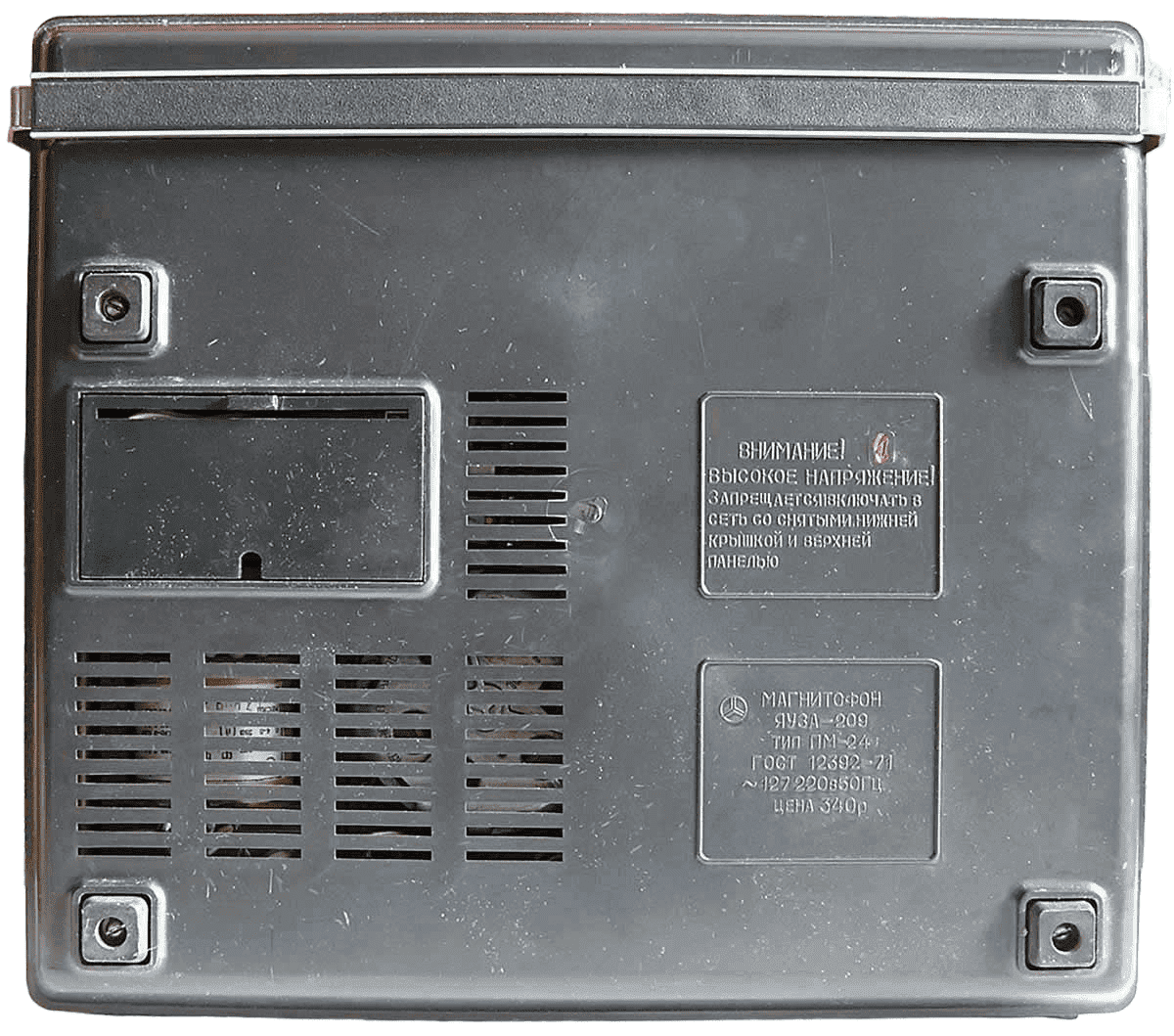

Задняя сторона катушечного магнитофона «Яуза-209»
🔌Технические характеристики:
- Магнитная лента: А4409-6Б, А4309-6Б.
- Скорость протяжки магнитной ленты:19,05 см/с и 9,53 см/с
- Коэффициент детонации:
— на скорости 19,05 см/с — ±0,12%;
— на скорости 9,53 см/с — ±0,25%. - Диапазон рабочих звуковых частот:
— на скорости 19,05 см/с — 40… 20000 Гц;
— на скорости 19,53 см/с 63...12500 Гц. - Уровень помех в канале записи и воспр. -48 дБ.
- КНИ на линейном выходе: 3%.
- Номинальная выходная мощность:3 Вт
- Максимальная выходная мощность:6 Вт.
- Потребляемая мощность:65 Вт.
- Габариты магнитофона: 385х335х185 мм.
- Масса: 11,5 кг.
История и описание:
Стереофонический катушечный магнитофон «Яуза-209» с 1980 года выпускал Московский ЭМЗ №1. 4-х дорожечный, стереофонический (до линейного выхода) магнитофон 2-го класса предназначен для записи и воспроизведения моно и стереофонических фонограмм. Монофонические прослушивают через собственную АС из двух громкоговорителей 2ГД-40, стереофонические через УКУ с АС или стереотелефоны. В отличие от модели ''Яуза-207'' в магнитофоне увеличена скорость до 19,05 и 9,53 см/с, предусмотрены катушки №18 и лента толщиной 27 мкм. Кроме стрелочного индикатора уровня записи, есть и светодиодный пиковый индикатор, контроль магнитного потока КЗ в режиме воспроизведения, регулирование громкости и тембров при прослушивании фонограмм на телефоны. В модели использовано 4 микросхемы, 27 транзисторов и 15 диодов. С 1983 года выпускался аналогичный магнитофон-приставка «Яуза-209-1-стерео».

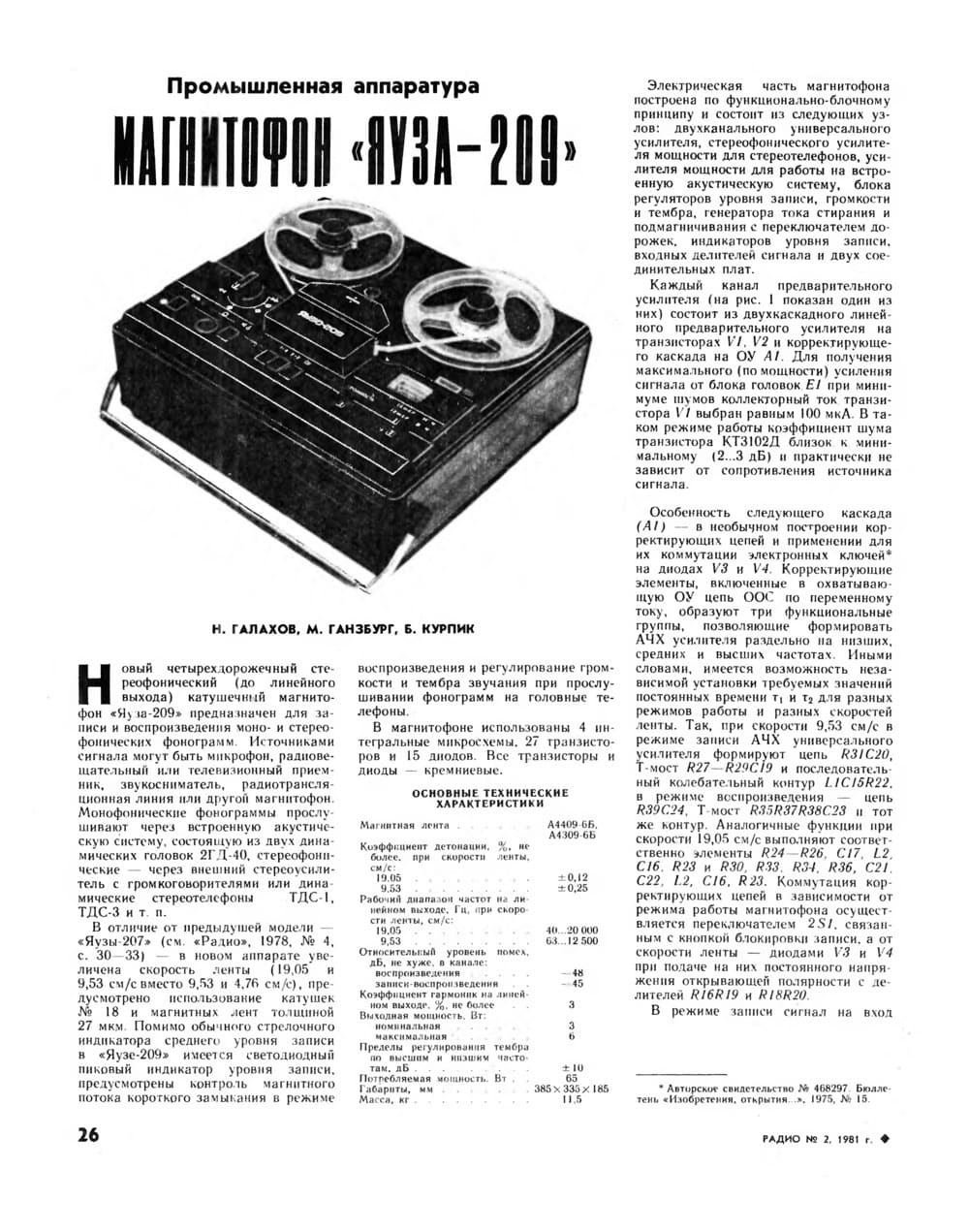

📎Катушечный магнитофон «Яуза-209» в журнале «Радио» № 2 за 1981 год Стр. 26
📎Руководство по эксплуатации Катушечного магнитофона «Яуза-209»
