🔌Технические характеристики:
- Номинальная выходная мощность каждого канала при коэффициенте гармонических искажений всего тракта усиления не более 2%: 6 Вт
- Максимальная выходная мощность каждого канала при коэффициенте гармоник всего тракта усиления 5%: не менее 20 Вт
- Диапазон воспроизводимых частот не уже: 63...16000 Гц
- Чувствительность тракта усиления (не хуже) со входа для подключения:
ЭПУ и магнитофона: 250 мВ
Радиоприемника: 25 мВ
- Входное сопротивление тракта усиления, не менее, со входа
Для подключения ЭПУ и магнитофона: 500 кОм
Радиоприемника: 47 кОм
- Выходное сопротивление для подключения магнитофона на запись: не более 10 кОм
- Пределы регулировки тембра:
На частоте 100 Гц: +-12 дБ,
По частоте 10000 Гц: +5/ -10 дБ
- Пределы регулировки стереобаланса: не менее 46 дБ
- Рассогласование стереофонических каналов по чувствительности: не более 1,5 дБ, по частотным характеристикам: не более 1,5 дБ
- Переходное затухание между стереофоническими каналами усиления на частотах 315...10000 Гц: не менее 30 дБ
- Уровень фна со входа усилительного тракта: не хуже — 54 дБ
- Среднее звуковое давление каждого канала в диапазоне частот 63...16000 Гц при выходной мощности 0,1 Вт: не менее 0,2 Па
- Источник питания: сеть 50 Гц 127/220
- Мощность, потребляемая от сети при нормальной выходной мощности: не более 45 Вт
- Габаритные размеры:
Электропроигрывателя: 576х330х168 мм
Громкоговорителя каждого: 300х171x168 мм
- Масса без упаковки:
Электропроигрывателя: 12,0 кг
Громкоговорителей: (4,5х2) кг

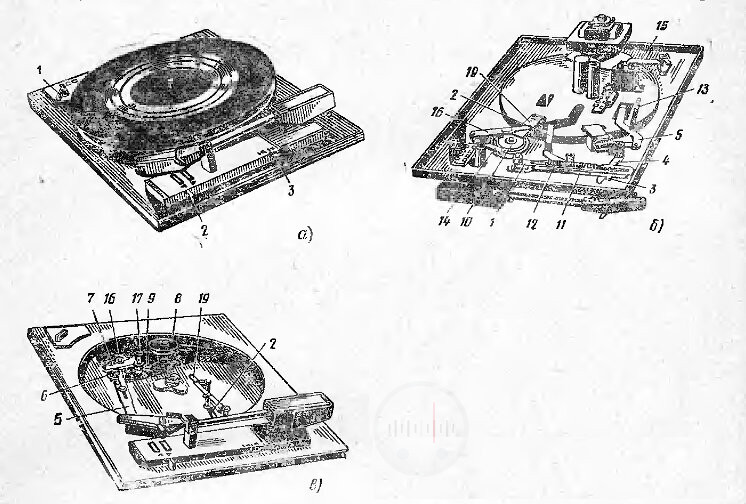

- Электропроигрывающее устройство Тип: ПЭПУ-62СП-01
- Напряжение питания: 127 В +- 10%
- Потребляемая мощность: не более 10 Вт
- Частота вращения диска: 333/1; 45 и 78 мин-1
- Диапазон эффективно воспроизводимых частот: 50… 12500 Гц
- Относительный уровень помех от вибрации (рокот): не хуже — 32 дБ
- Коэффициент детонации: не более 0,25%
- Прижимная сила звукоснимателя: 50...70 мН
- Наибольший диаметр проигрываемых пластинок: 303 мм
- Габаритные размеры: 345х260х145 мм
- Масса: 4 кг
📖История и описание:

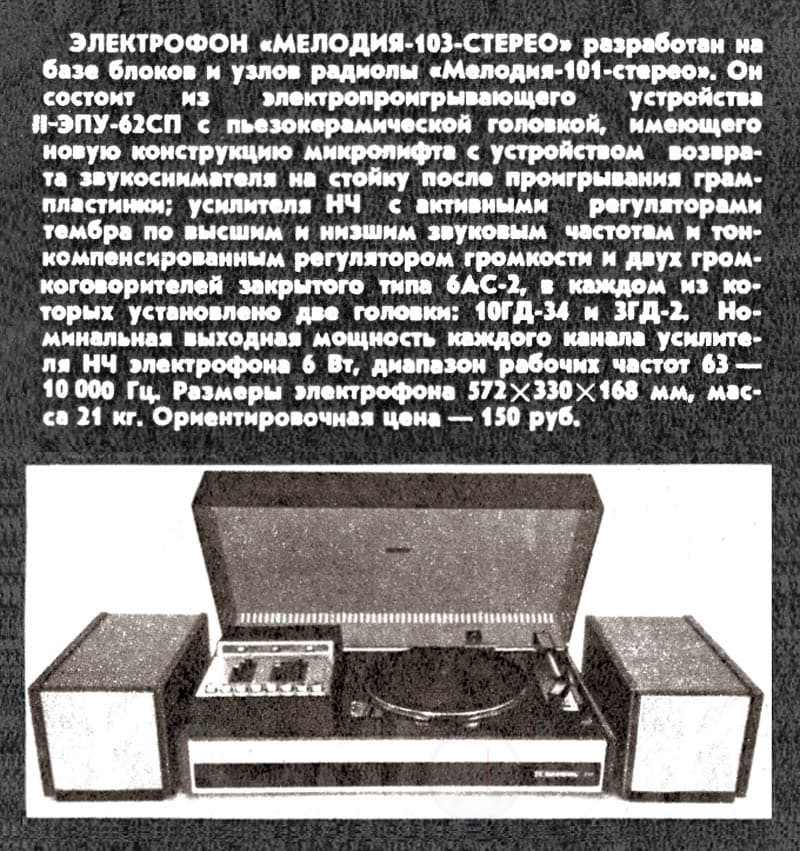

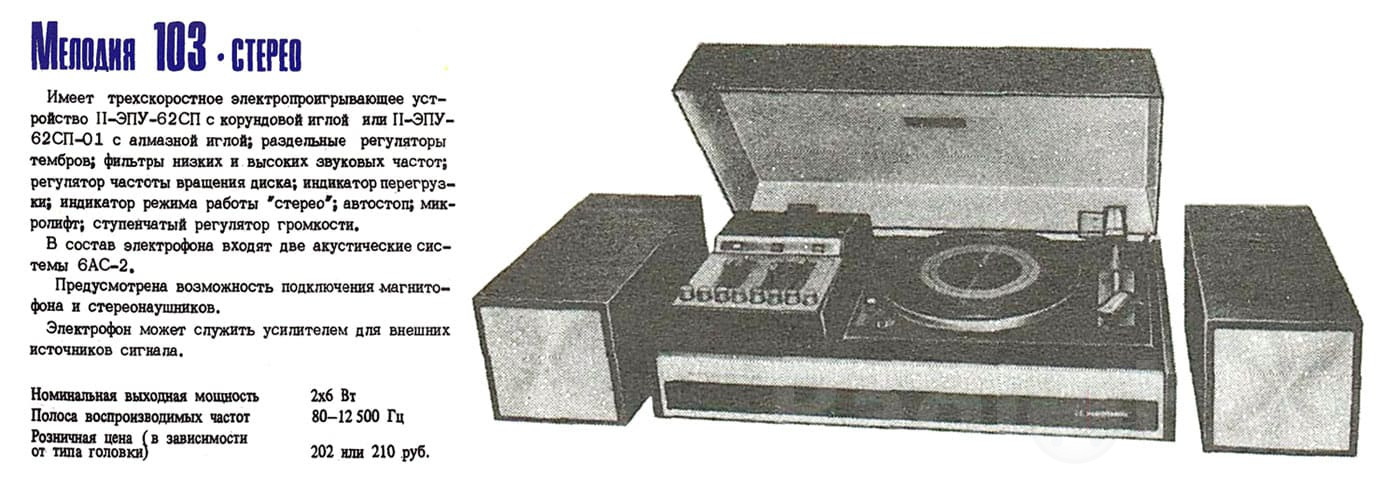

Электрофон «Мелодия-103-стерео» с 1976 года выпускал Рижский радиозавод имени Попова. ЭФ предназначен для воспроизведения грамзаписи с обычных и долгоиграющих пластинок. К нему можно подключить любой источник звукового сигнала и стереотелефоны. В комплект входят малогабаритные АС — 6АС-2. В каждой АС установлены динамические головки 10ГД-34 и ЗГД-2. ЭПУ -2ЭПУ-62СП-01 укомплектовано головкой ГЗКУ-631РА с алмазной иглой, позднее MF-100. В отличие от выпускавшихся, в электрофон введен световой индикатор перегрузки и фильтр ВЧ. С 1977 года выпускался электрофон «Мелодия-103В-стерео», а с 1979 года ''Мелодия-103М-стерео''.

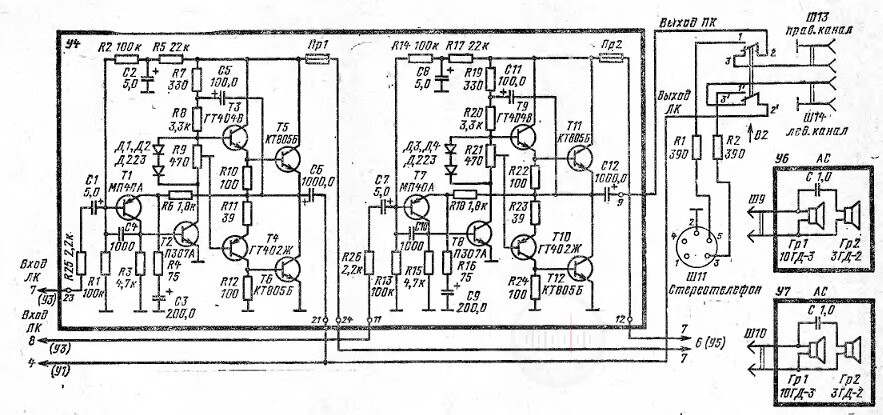

Принципиальная электрическая схема:

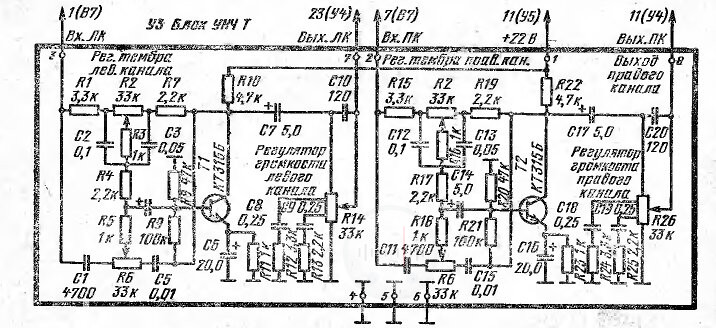

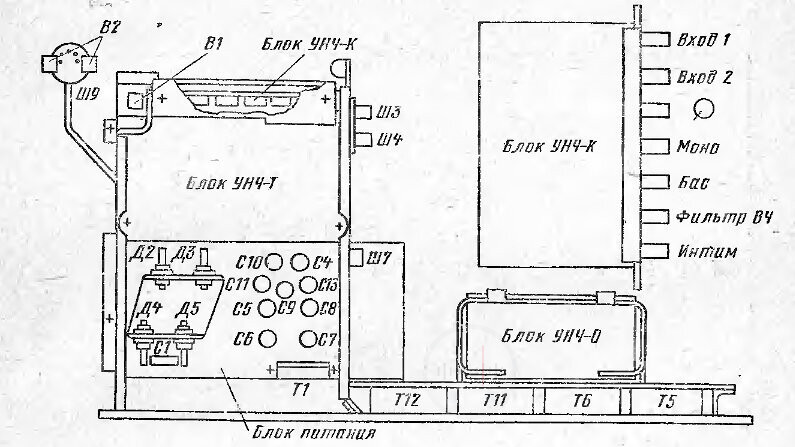

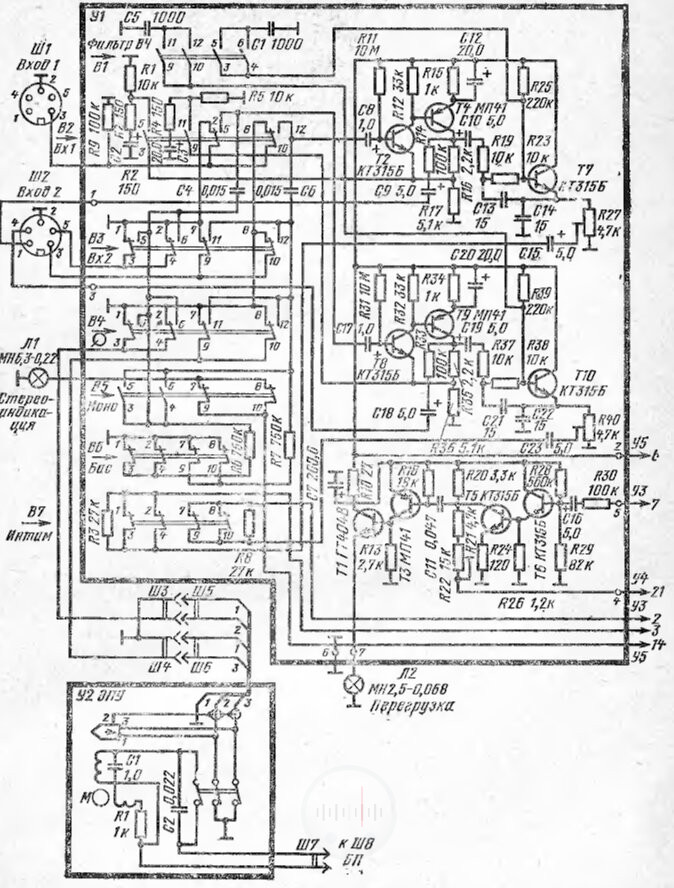

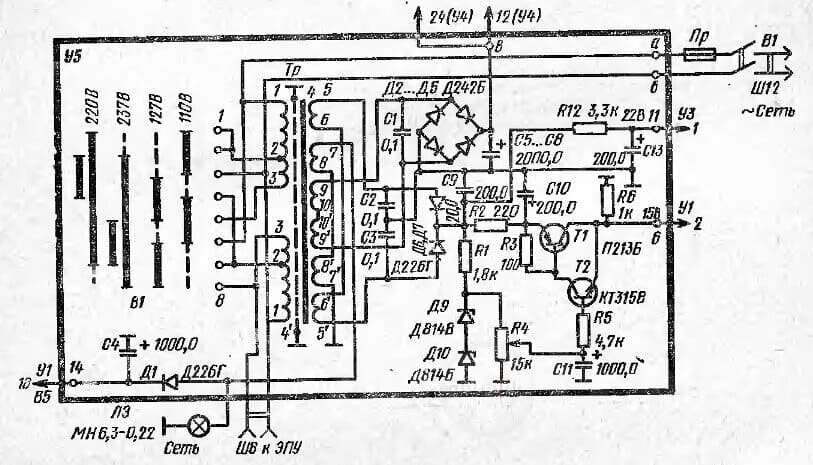

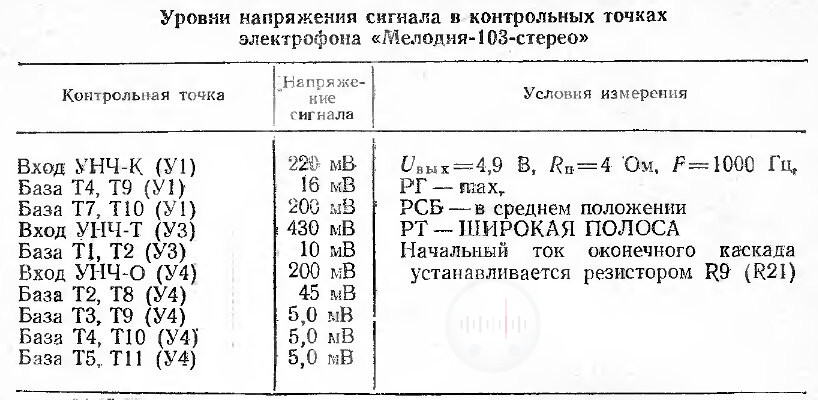

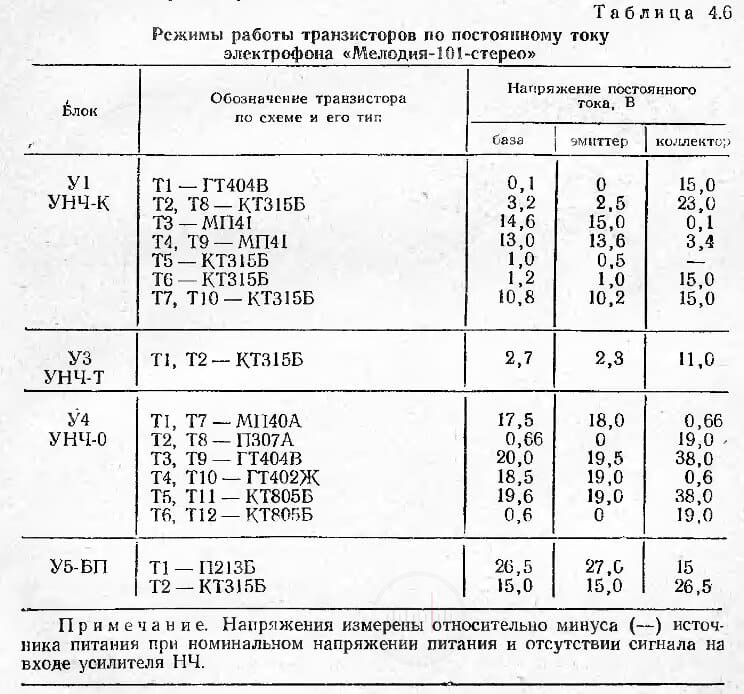

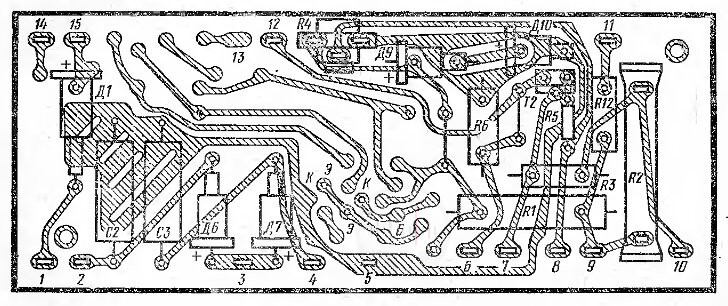

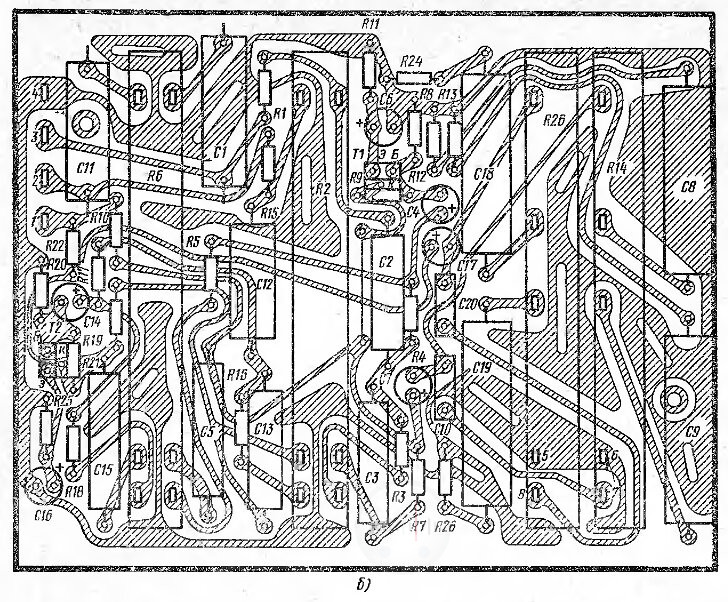

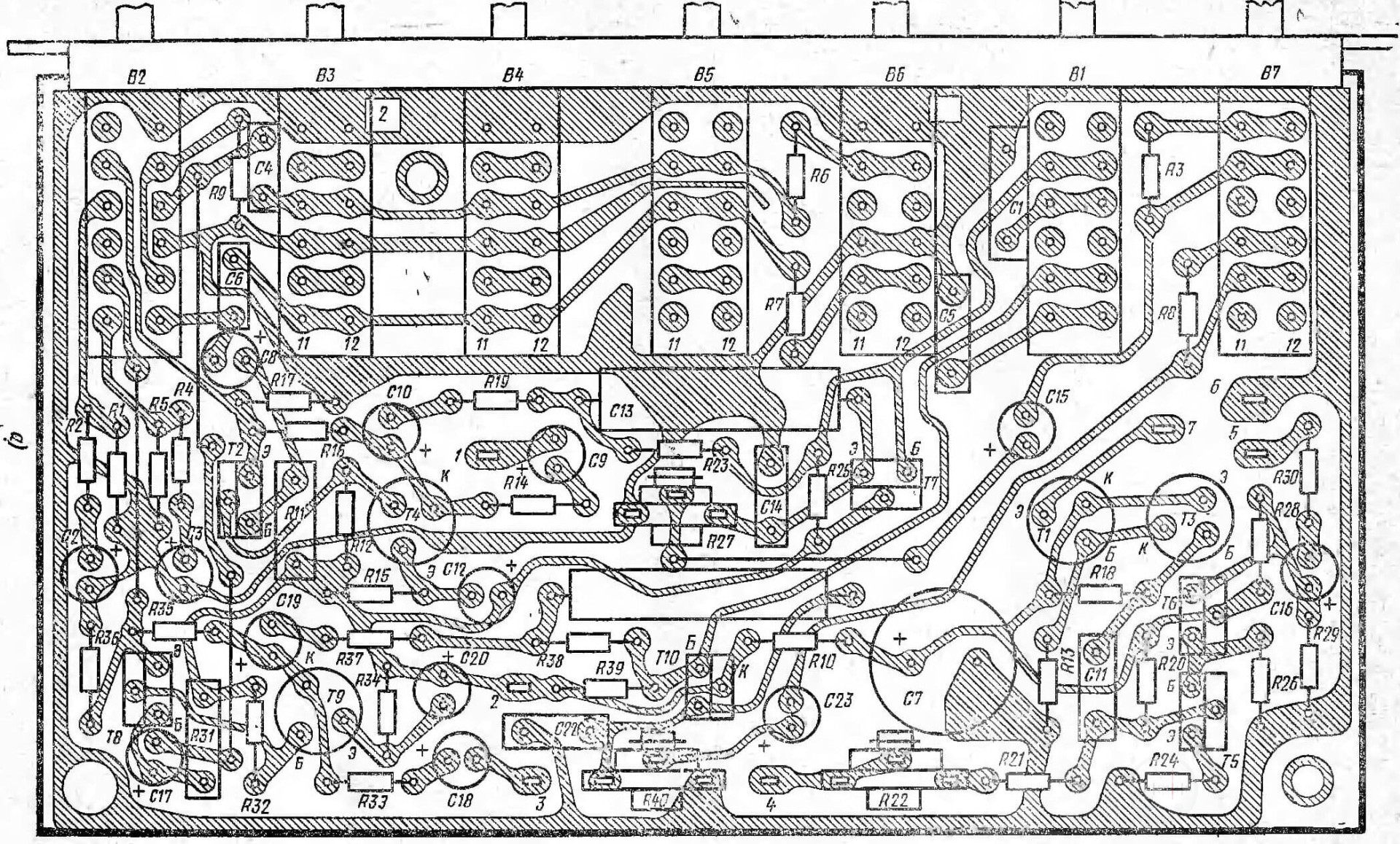

Электрофон «Мелодия-103-стерео» создан на базе блоков усилителя НЧ радиолы «Мелодия-101-стерео». Он включает в себя семь функциональных блоков: блок коммутации и управления с предварительным корректирующим усилителем (У1 УНЧ-К), электропроигрывающее устройство (У2 ЭПУ), блок регулировок громкости и тембра (УЗ УНЧ-Т), усилитель мощности (У4 УНЧ-0), блок питания (У5 БП), выносная акустическая система левого и правого каналов (У6 АС-ЛК и У7 АС-ПК).
