🔌Технические характеристики:
- Максимальная чувствительность:
На длинных волнах: 1,5 мв/м
На средних волнах: 0,8 мв/м
- Реальная чувствительность:
На длинных волнах: 2,8 мв/м
На средних волнах: 2,0 мв/м
- Избирательность по соседнему каналу:
На длинных волнах: не менее 24 дб
На средних волнах: не менее 20 дб
- Ослабление сигнала зеркального канала: на длинных и средних волнах: не менее 20 дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника не более 12 дб
- Полоса воспроизводимых звуковых частот: 450...3000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 10% 70 мвт
- Источник питания: батарея типа «Крона» или аккумулятор типа 7Д-0,1
- Напряжение питания: 9 в
- Ток, потребляемый приемником при отсутствии сигнала не более 7,5 ма
- Работоспособность приемника сохраняется при снижении напряжения питания до 5,6 в
- Длительность работы приемника при средней громкости:
От батареи «Крона 1Л» 10-12 час
От батареи «Крона ВЦ» 20-25 час
От аккумулятора 10 час
- Габаритные размеры: 136х80х39 мм
- Масса: 400 г
📖История и описание:

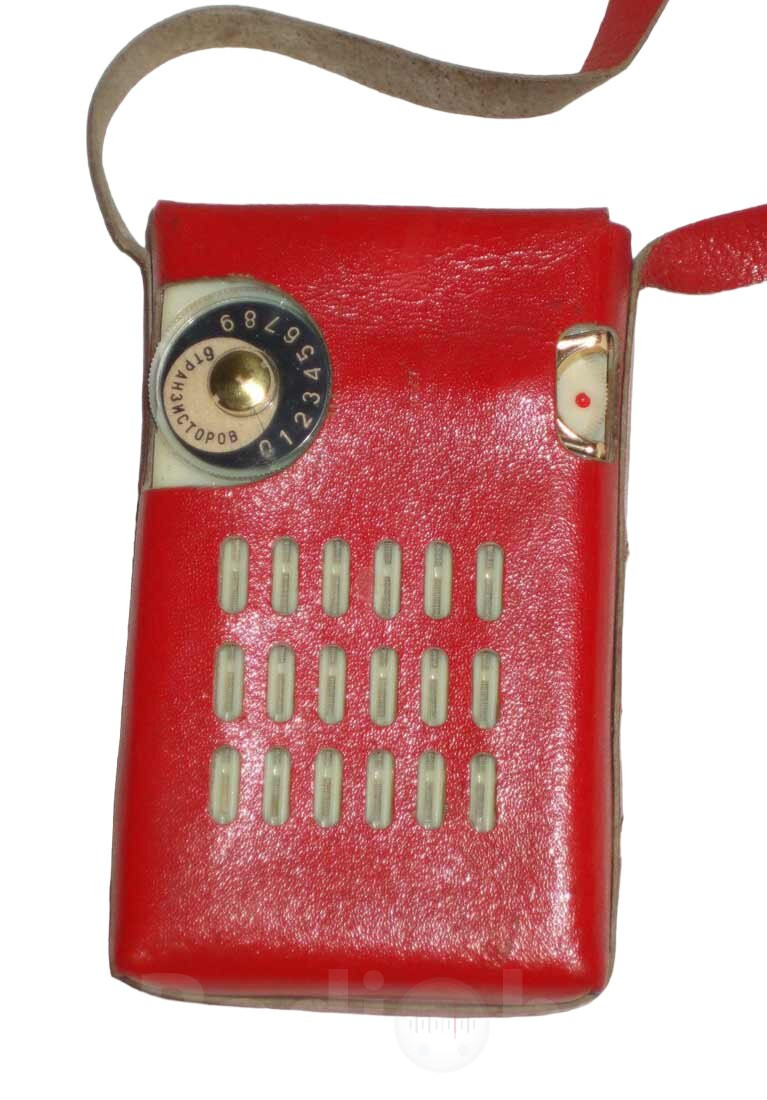

Портативный транзисторный радиоприёмник «Мир» с начала 1962 года выпускал Минский радиозавод. Радиоприемник «Мир» представляет собой малогабаритный супергетеродин переносного типа, собранный на 6 транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

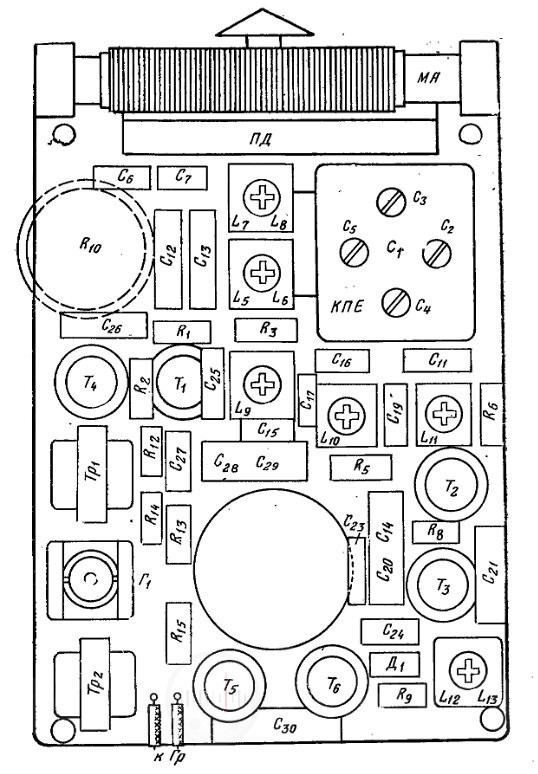

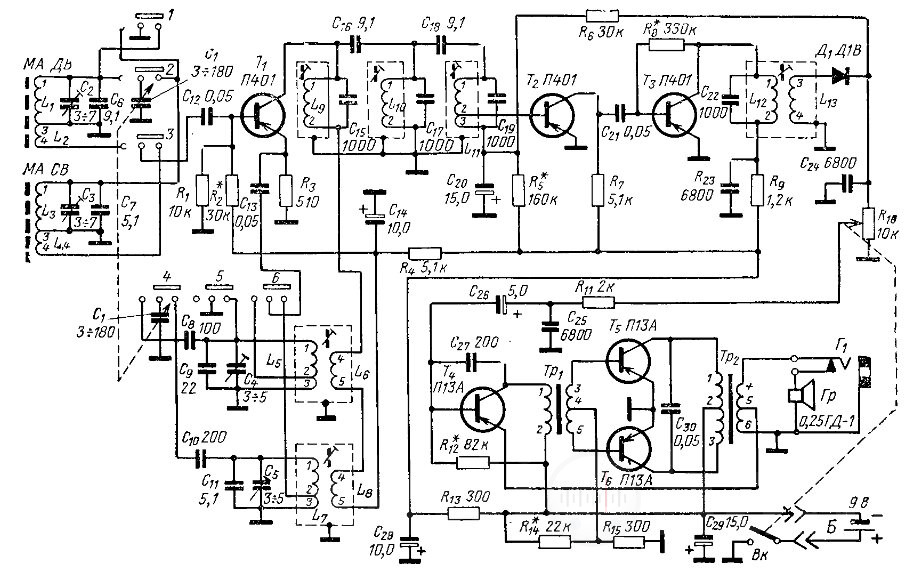

Принципиальная схема:
Входная цепь.

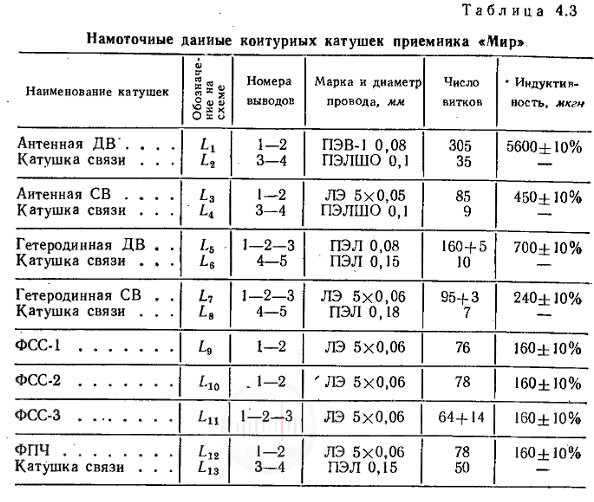

Катушки входных контуров длинных и средних волн и соответствующие им катушки связи намотаны на двух отдельных ферритовых стержнях встроенных магнитных антенн. Связь входных контуров с базой транзистора Т1 преобразователя частоты -индуктивная (рис. 4.12).
Преобразователь частоты и гетеродин.

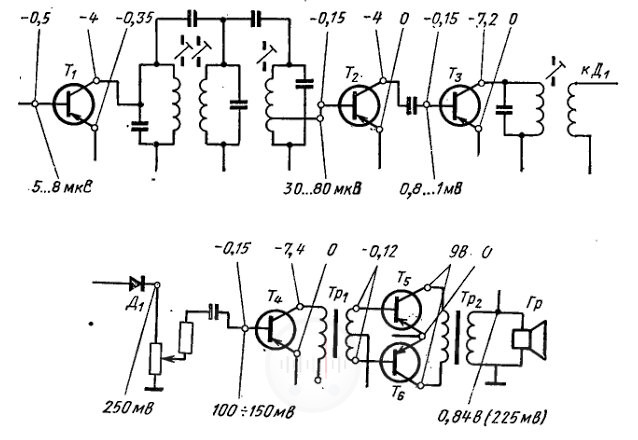

Преобразователь частоты собран на транзисторе типа П401 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Напряжение сигнала со входного контура с помощью катушки связи L2 или L4 подается на базу транзистора Т1 преобразователя частоты, а напряжение гетеродина — на его эмиттер. Нагрузкой преобразователя частоты служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (примерно 7,5 кгц на уровне -6 дб) Определяется величинами емкостей конденсаторов связи между контурами C16 и C18. Режим работы транзистора Т1 определяется резисторами R1, R2 и R3. Максимальная чувствительность по ПЧ с базы транзистора Т1 составляет 5-8 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.
Усилитель ПЧ и детектор.
Двухкаскадный усилитель промежуточной частоты собран на транзистоpax Т2 и Т3 типа П401, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ — апериодический с активной нагрузкой (R7). Второй каскад усилителя ПЧ — резонансный. Он выполнен на транзисторе
Т3, в коллекторную цепь которого включен одноконтурный фильтр ПЧ L12C22 с полосой пропускания примерно 40 кгц на уровне — 3 дб. Режимы работы транзисторов Т2 и Тз определяются резисторами R5 и R8, величины сопротивления которых подбираются при настройке усилителя ПЧ. Детектор выполнен на полупроводниковом диоде Д1 типа Д1В. Нагрузка детектора служит переменный резистор R10, с которого через резистор R11 разделительный конденсатор С 26 напряжение низкой частоты подается на транзистора первого каскада усилителя НЧ.
Для автоматической регулировки усиления используется постоянная составляющая тока диода Д1, с помощью которой регулируется базовый ток
транзистора первого каскада усилителя ПЧ. Напряжение АРУ снимается с нагрузки детектора через фильтр R6-20.
Усилитель низкой частоты.
Двухкаскадный усилитель низкой частоты собран на транзисторах T4, T5 и Т6 типа П1ЗА. Первый каскад усилите
