Портативный радиоприёмник Невский

🔌Технические характеристики:

• Диапазон принимаемых частот (волн):

СВ 525...1605 кГц (571,4-186,9 м)

КВ 5,95...12,1 МГц (49--24,8 м)

• Промежуточная частота: 465 кГц.
• Максимальная чувствительность при выходной мощности 5 мВт, не менее:

на СВ 300 мкВ/м

на КВ 125 мкВ/м

• Реальная чувствительность, не менее:

на СВ 1,5 мВ/м

на КВ 300 мкВ/м

• Избирательность по соседнему каналу не менее 26 дБ.
• Избирательность по зеркальному каналу, не менее:

на СВ 26 дБ

на КВ 12 дБ.

• Действие АРУ: при изменении сигнала на входе приемника на 30 дБ соответствующее изменение сигнала на его выходе не более 8 дБ.
• Номинальная выходная мощность при коэффициенте гармоник всего тракта усиления не более 6 % 60 мВт.
• Максимальная выходная мощность 100 мВт.
• Полоса воспроизводимых звуковых частот 450...3150 Гц.

• Среднее звуковое давление в полосе воспроизводимых звуковых частот не менее 0,1 Па.
• Источник питания батарея «Крона-ВЦ» или «Корунд».
• Напряжение питания: 9,0 В.
• Ток, потребляемый приемником, при отсутствии сигнала не более 20 мА.
• Работоспособность приемника сохраняется при снижении напряжения источника питания до 5,0 В.
• Габаритные размеры: 136×72х30 мм.
• Масса приемника (без источника питания) 300 г.

📖История и описание:

Портативный радиоприёмник «Невский» с 1980 года производил Ленинградский приборостроительный завод «Равенство». «Невский» малогабаритный супергетеродинный радиоприемник, собран иа пяти транзисторах, одной микросхеме и одном диоде. Радиоприемник предназначен для приема передач РВ станций с АМ, в диапазоне СВ на встроенную магнитную антенну и в диапазоне КВ — на штыревую телескопическую.

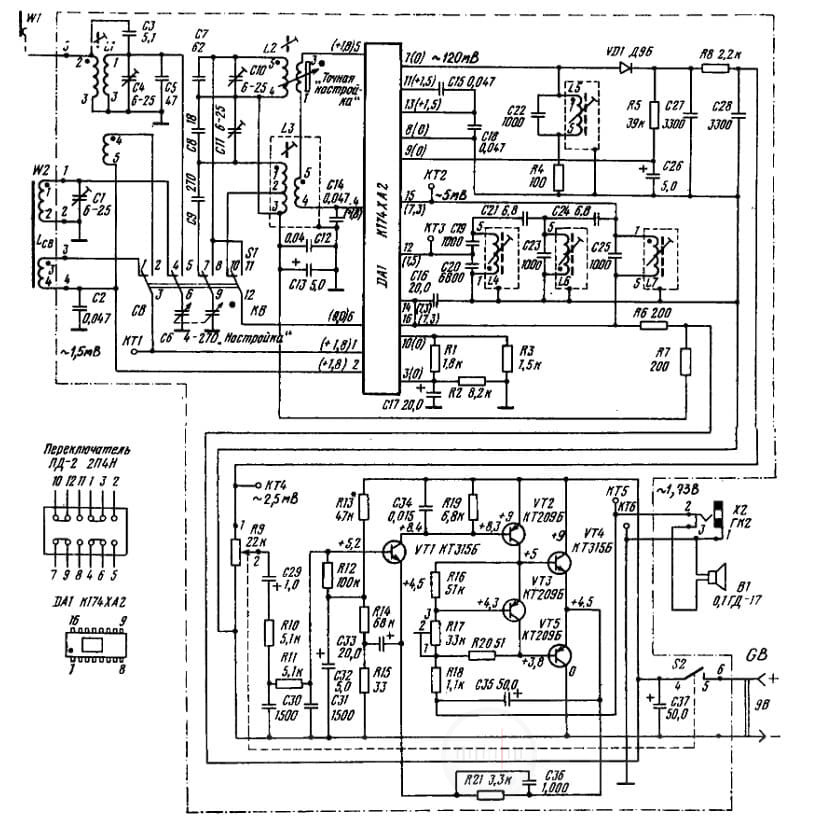

Принципиальная электрическая схема:

Радиоприемник «Невский» разработки на базе радиоприемника «Олимпик». Различие их состоит в незначительных изменениях
принципиальной схемы, внешнего оформления и конструкции корпуса.

Входная цепь.

Катушка входного контура CB L_св намотана на ферритовом стержне магнитной антенны, а катушка входного контура KB на четырехсекционном
каркасе с ферритовым подстроечным сердечником марки 100HH (рис. 1.132). Связь входных контуров СВ и КВ с УРЧ микросхемы DA1 индуктивная. Входные цепи СВЧ и КВ коммутируются переключателем S1. Для обеспечения равномерности коэффициента передачи входной цепи по диапазону штыревая (телескопическая) антенна W1 к входному контуру КВ подключается через антенную катушку связи L1 (контакты 2, 3) и конденсатор СЗ.

Высокочастотный тракт.

Высокочастотный тракт собран на интегральной микросхеме DA1, структурная схема которой приведена на рис. 1. 127. При работе радиоприемника в диапазоне СВ к выводам 1-2 микросхемы (ко входу УРЧ) подключается через катушку связи входной контур CB L_св С1, С6, к выводу 6 контур гетеродина CB L3, C8, C7, C9, C6. При работе в диапазоне КВ к микросхеме DA1 подключается соответственно входной
контур KB L1, C4 — С6 и контур гетеродина KB L2, C10, C7. Амплитуда гетеродина контролируется на выводе 5 DA1. Вывод 4 DA1 заземлен по переменному току. Сигнал ПЧ выделяется (вывод 15) и формируется трехконтурным ФСС (L7, C25; L6, C23; L4, C19, C20) и подается на вход УПЧ -
вывод 12 DA1. Ширина полосы пропускания ФСС определяется конденсаторами С21 и С24. Второй вход DA1 (вывод 11) по переменному току заземлен через конденсатор С15. Усиленный сигнал ПЧ выделяется на нагрузке L5, С22, напряжение сигнала с которого подается на детектор, выполненный на диоде VD1. С выхода детектора сигнал звуковой частоты через П-образный фильтр C27, R8, C28 подается на регулятор громкости R9, со средней точки которого напряжение сигнала подается на вход УЗЧ. В качестве управляющего напряжения для автоматической регулировки усиления используется напряжение сигнала детектора, которое снимается с RC-фильтра R5, С26 и подается через вывод 9 DA1 на вход УПТ и далее после соответствующего усиления — на УПЧ.

Усилитель ЗЧ.

Усилитель ЗЧ радиоприемника выполнен по бестрансформаторной схеме на транзисторах VT1 — VT5. Входной сигнал со средней точки резистора R9 через разделительный конденсатор С29 и фильтры ЗЧ (R10, C30; R11, C31) подается на базу транзистора VT1 первого каскада УЗЧ. Первый и
второй каскады выполнены по схеме гальванической непосредственной связи на транзисторах VT1 и VT2. Первый каскад охвачен последовательной ООС по напряжению. Глубина ее определяется сопротивлением резистора R15. Выходной каскад УЗЧ выполнен по двухтактной бестрансформаторной схеме на транзисторах с разной проводимостью: VT4 (со структурой n-р-n) и VT5 (co структурой р-n-р). Для обеспечения температурной стабилизации выходного каскада в базовые цепи транзисторов VT4 и VT5 включен транзистор VT3. Коррекция частотной характеристики УЗЧ осуществляется за счет частотно-зависимой ООС. Напряжение обратной связи снимается с эмиттерных цепей транзисторов VT4 и VT5 выходного каскада и через R21 и С36 подается в эмиттерную цепь транзистора VT1 первого каскада УЗЧ. Симметрия отсечки синусоидального напряжения выходного сигнала регулируется подбором резистора R13. Нагрузкой выходного каскада служит динамическая головка громкоговорителя B1 типа 0,1ГД-17 с сопротивлением звуковой катушки 50 Ом.

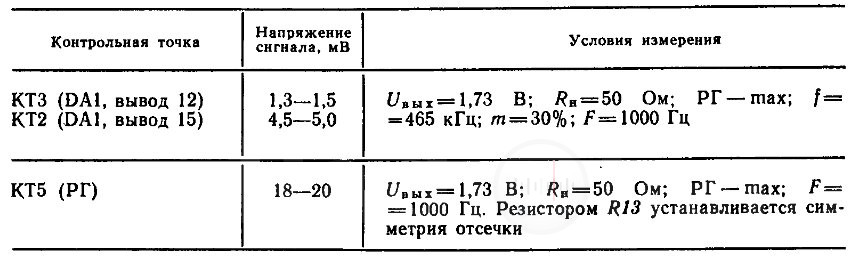

B радиоприемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-4. При подключении телефона громкоговоритель автоматически отключается. Режим работы микросхемы по переменному току приведен в табл. 1. 31.

Конструкция и детали:

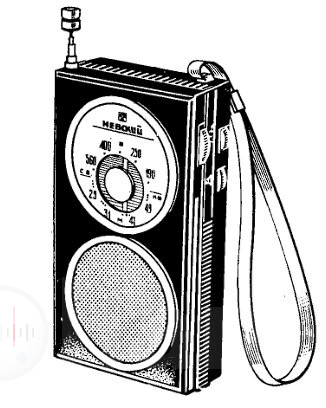

Корпус радиоприемника выполнен из ударопрочного полистирола. Он состоит из двух частей — передней и задней, которые крепятся одним винтом. На передней лицевой панели расположена шкала, на левой боковой стенке — ручки включения питания, регулятора громкости и точной настройки, а правой — ручка грубой настройки. На верхней стенке корпуса размещены штыревая телескопическая антенна и ремешок для
переноски приемника, а на задней — переключатель диапазонов и отсек для источника питания.

Внутри корпуса на передней стенке

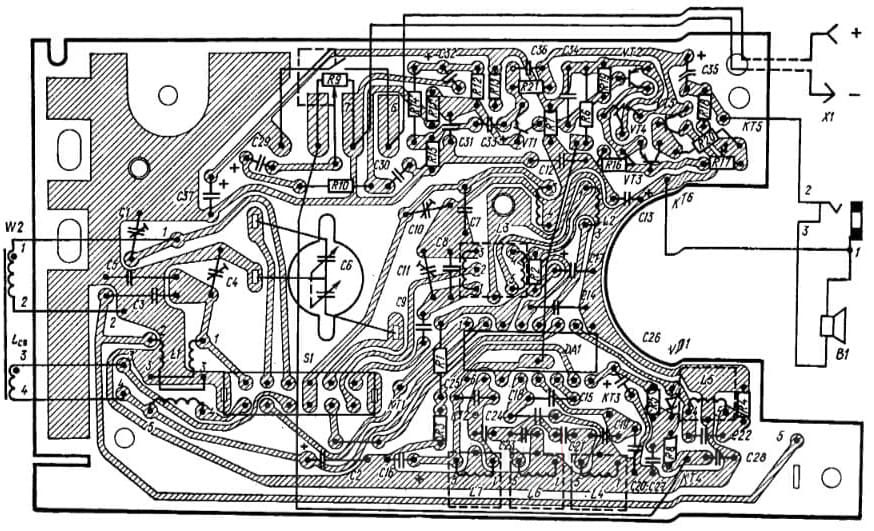

закреплена динамическая головка громкоговорителя и печатная плата, на которой смонтированы элементы схемы, ферритовая и телескопическая антенны, переключатель диапазонов, регулятор громкости и верньерное устройство, ручка точной настройки. В приемнике применена дисковая шкала. Верньерное устройство состоит из ручки грубой настройки приемника, связанной с помощью шнура со шкивом блока КПЕ. Верньерное устройство имеет передаточное отношение 1: 8, что обеспечивает удобство и плавность настройки приемника на частоту работающей радиостанции. Это особенно важно при работе в диапазоне КВ. Переключение диапазонов производится переключателем типа ПД-2-2П4Н. Электромонтажная схема печатной платы показана на рис. 1. 133.

Печатная плата изготовлена из фольгированного гетинакса. Магнитная антенна выполнена на ферритовом стержне марки 400НН длиной 63 и диаметром 8 мм, на котором размещена катушка входного контура СВ. Катушка входного контура КВ намотана на четырехсекционный пластмассовый каркас, катушка контура гетеродина
КВ — на цилиндрический пластмассовый каркас диаметром 6 мм (табл. 1.32). Катушки контуров КВ настраивают ферритовыми подстроечными сердечниками марки 100HH диаметром 2,8 и длиной 12 мм. Катушки контура гетеродина СВ, ФСС и ФПЧ намотаны на пластмассовые двухсекционные каркасы, которые помещены в ферритовые чашки марки 1000НМЗ диаметром 6,1 и высотой 4 мм. Каждая из катушек закрыта

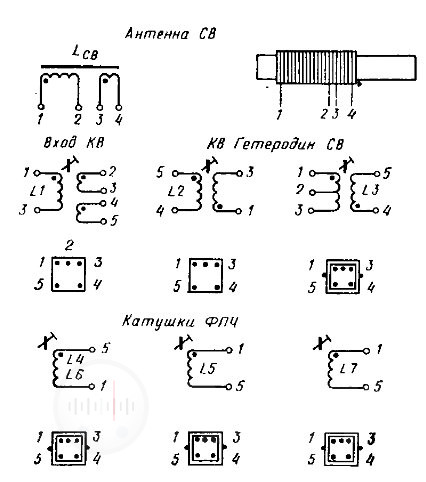

латунным экраном. Катушки настраивают ферритовыми резьбовыми сердечниками марки 1000HM размером М3х10 мм. Намоточные данные катушек контуров приведены в табл. 1.53, а распайка выводов катушек контуров показана на рис. 1. 134.
