Электрофон Ноктюрн 201

🔌Технические характеристики:

• Номинальная выходная мощность усилителя при коэффициенте нелинейных искажений всего тракта усиления не более 3%: 1,5 Вт
• Максимальная выходная мощность усилителя при коэффициенте нелинейных искажений всего тракта усиления не более 10%: 4 Вт
• Полоса воспроизводимых звуковых частот не уже 100...10 000 Гц
• Чувствительность тракта усиления (не хуже) с гнезд для подключения:

ЭПУ, радиоприемника и магнитофона 200 мB;

радиотрансляционной линии 15 В

• Входное сопротивление тракта (не менее) с гнезд для подключения ЭПУ: радиоприемника и магнитофона на воспроизведение 500 кОм, радиотрансляционной линии 180 кОм
• Пределы регулировки тембра (не менее):

на низкой звуковой частоте (100 Гц) 16 дБ,

на высокой звуковой частоте (10 000 Гц) 14 дБ

• Уровень фона по электрическому напряжению для всего усилительного тракта не хуже 40 дБ
• Среднее звуковое давление не менее 0,6 Па
• Источник питания:сеть50 Гц127/220 В
• Мощность, потребляемая от сети, не более 30 Вт
• Тип электропроигрывающего устройства: 2-ЭПУ 50
• Частота вращения диска: 33 1/3, 45 и 78 об/мин
• Габаритные размеры: 420х330х185 мм
• Масса электрофона 8,5 кгбез упаковки.

📖История и описание:

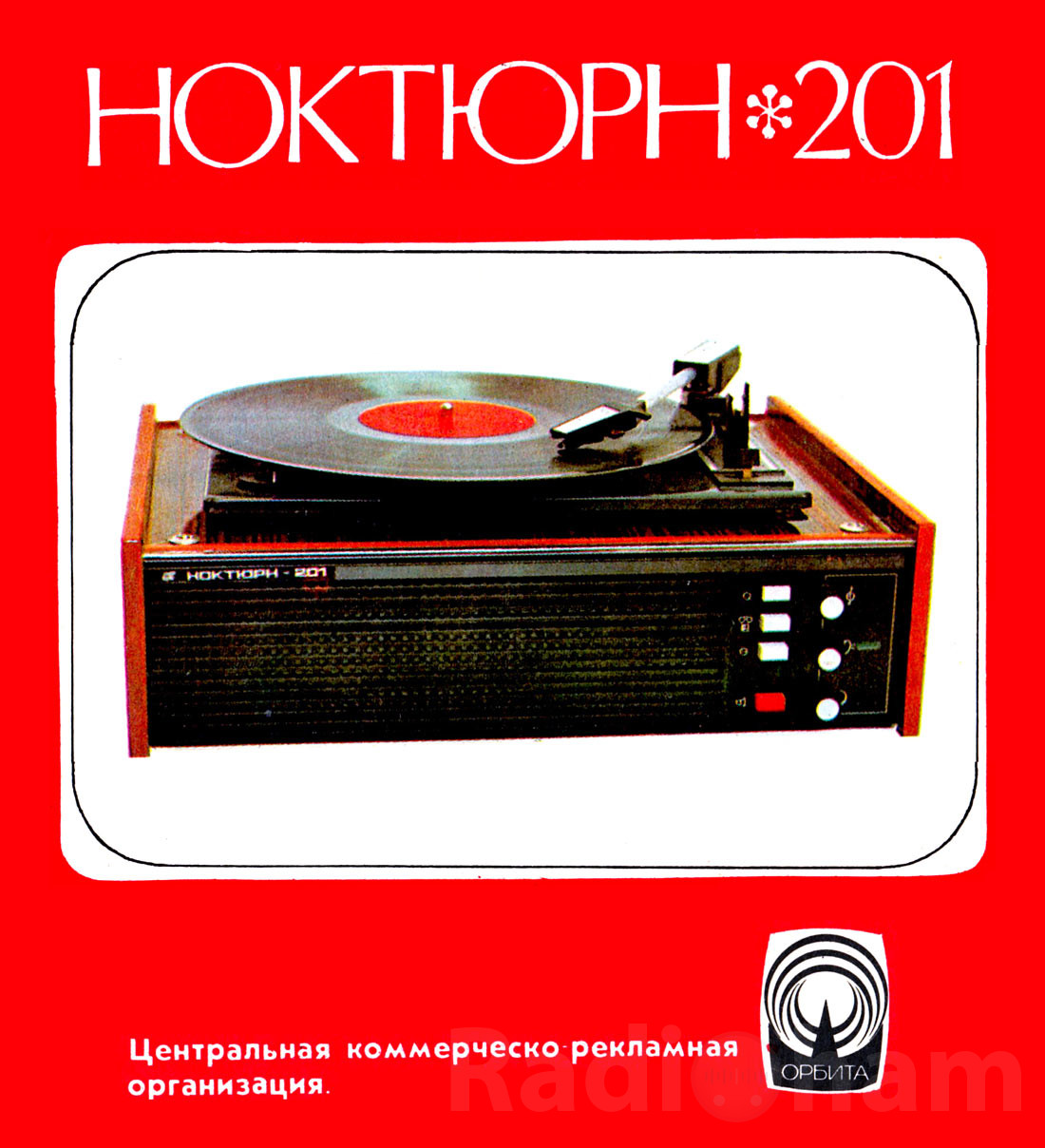

Электрофон «Ноктюрн-201» с 1973 года выпускал Грозненский радиотехнический завод. Электрофон II класса типа П-ЭФ-70M-127/220 В, предназначен для электроакустического воспроизведения монофонической записи с граммофонных пластинок всех форматов. Предусмотрено подключение внешнего магнитофона для записи с проигрываемой грампластинки на магнитную ленту. Кроме того, электрофон можно использовать как усилитель сигналов звуковых частот при подключении магнитофона, малогабаритного радиоприемника, радиотрансляционной линии. Схема аналогична электрофону ''Аккорд-201'', отличаясь трансформатором для согласования УНЧ с громкоговорителем.

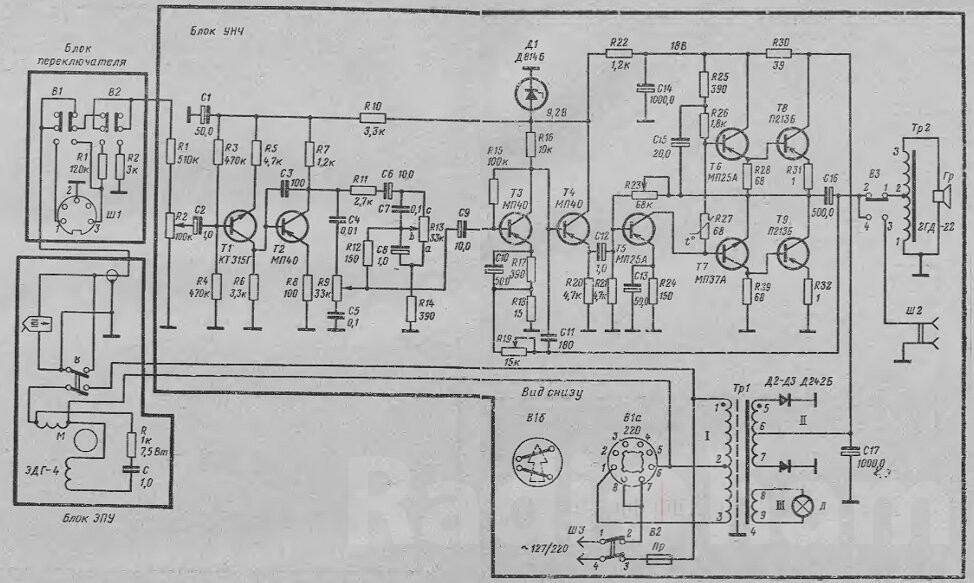

Принципиальная электрическая схема:

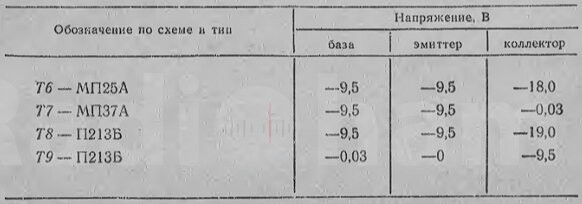

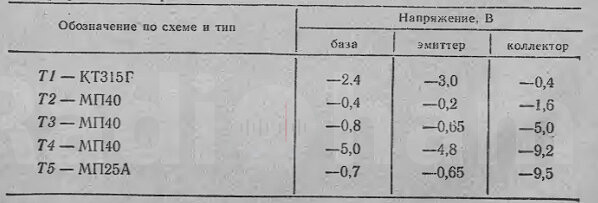

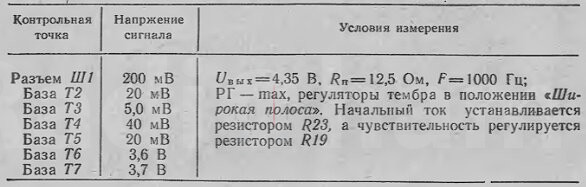

Электрофон «Ноктюрн-201» представляет собой модернизированный вариант электрофона «Аккорд». Различие их состоит во внешнем оформлении, конструкции и незначительных изменениях электрической схемы (рис. 290). Введен выходной автотрансформатор Тр2 применена новая динамическая головка громкоговорителя (2ГД-22), используется другой тип электропроигрывающего устройства (11-ЭПУ-50). Благодаря указанным усовершенствованиям удалось получить единую конструкцию и обеспечить электроакустические параметры электрофона при серийном производстве. Режимы работы транзисторов электрофона приведены в табл. 134, 135.

Конструкция и детали:

Корпус электрофона деревянный, облицован под ценные породы дерева, покрыт полиэфирным лаком. В нем смонтированы электропроигрывающее устройство, переключатель рода работ, усилитель НЧ с блоком питания. Сверху панель ЭПУ закрывается пластмассовым прозрачным колпаком. Основные органы управления электрофоном (ручка регулятора громкости выключателем, ручки регуляторов тембра сигнальная лампа) расположены на верхней панели и имеют соответствующие обозначения. Переключатель рода работ («Электрофон», «Магнитофон», «Трансляция») и гнезда для подключения магнитофона и радиотрансляционной линии находятся на задней стенке, а колодка переключателя сети B1a, переключатель внешней нагрузки (тумблер) B3, предохранитель и шнур питания на нижней крышке электрофона (рис. 291). Конструкция электропроигрывающего устройства типа 2-ЭПУ-50 аналогична 2-ЭПУ-40.

Внутри корпуса (на передней стенке) закреплены динамическая головка громкоговорителя типа 2ГД-22 и выходной трансформатор Тр2. Снаружи

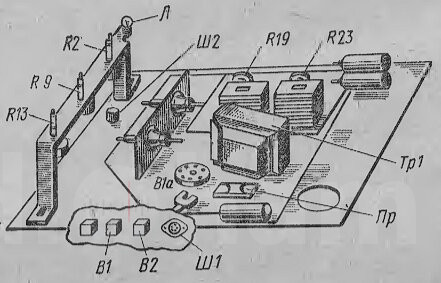

громкоговоритель закрыт декоративной пластмассовой решеткой. Монтаж усилителя НЧ выполнен на печатной плате. Электромонтажная схема усилителя НЧ такая же, как у электрофона «Аккорд». (см. рис. 289). Транзисторы оконечного каскада Т8 и Т9 для лучшего отвода тепла установлены на радиаторах. Печатная плата усилителя НЧ, радиаторы, силовой трансформатор Tp1 и другие детали блока питания размещены на металлическом основании (шасси), прикрепленном к нижней крышке (поддону) корпуса электрофона. Схема расположения узлов и деталей на шасси показана на рис. 292. Переменные резисторы регуляторов громкости и тембра высоких (R9) и низких (R13) звуковых частот, сигнальная лазном кронштейне, прикрепленном к поддону. Выходной автотрансформатор (Tp2) выполнен на сердечнике из пластин пермаллоя марки 50 Н типа Ш6, толщина набора 12 мм. Обмотка автотрансформатора намотана проводом марки ПЭВ-2 диаметром 0,31 мм, Первичная обмотка (выводы 1-2) имеет 120 витков, вторичная (выводы 2-3) — 80 витков.
