🔌Технические характеристики:
- Ширина магнитной ленты: 6,25 мм
- Скорость движения ленты: 19,05 и 9,53 см/с
- Число записываемых и воспроизводимых дорожек: 4
- Длительность непрерывной записи воспроизведения на одной дорожке катушки № 15 при скорости, см/с:
19,05 — 130 мин
9,53 - 260 мин
- Длительность перемотки, не более 220 с
- Чувствительность для входа, не хуже:
«Микрофон» 0,3 мВ
«Радиоприемник» 10...30 мВ
«Звукосниматель» 150...500 мВ
«Линия» 10...30 В
- Рабочий диапазон частот при скорости, см/с:
19,05 — 40...16000 Гц
9,53 — 63...12500 Гц
- Относительный уровень шумов в канале, не хуже:
воспроизведения 44 дБ
записи — воспроизведения 42 дБ
- Коэффициент нелинейных искажений, не более 5%
- Коэффициент детонации при скорости, не более см/с:
19,05 - 0,2%
9,53 — 0,3%
- Номинальная выходная мощность на акустическую систему:
внутреннюю — 1 Вт
внешнюю — 5 Вт
- Регулировка тембра звуковых частот, не менее:
низких -10...+5 дБ
высоких -8...+7дБ
- Источник питания: Сеть 50 Гц напряжением 127, 220 В
- Напряжение питания: 38 В
- Потребляемая мощность, не более 50 Вт
- Габаритные размеры: 412х362х163 мм
- Масса: 11,5 кг
📖История и описание:

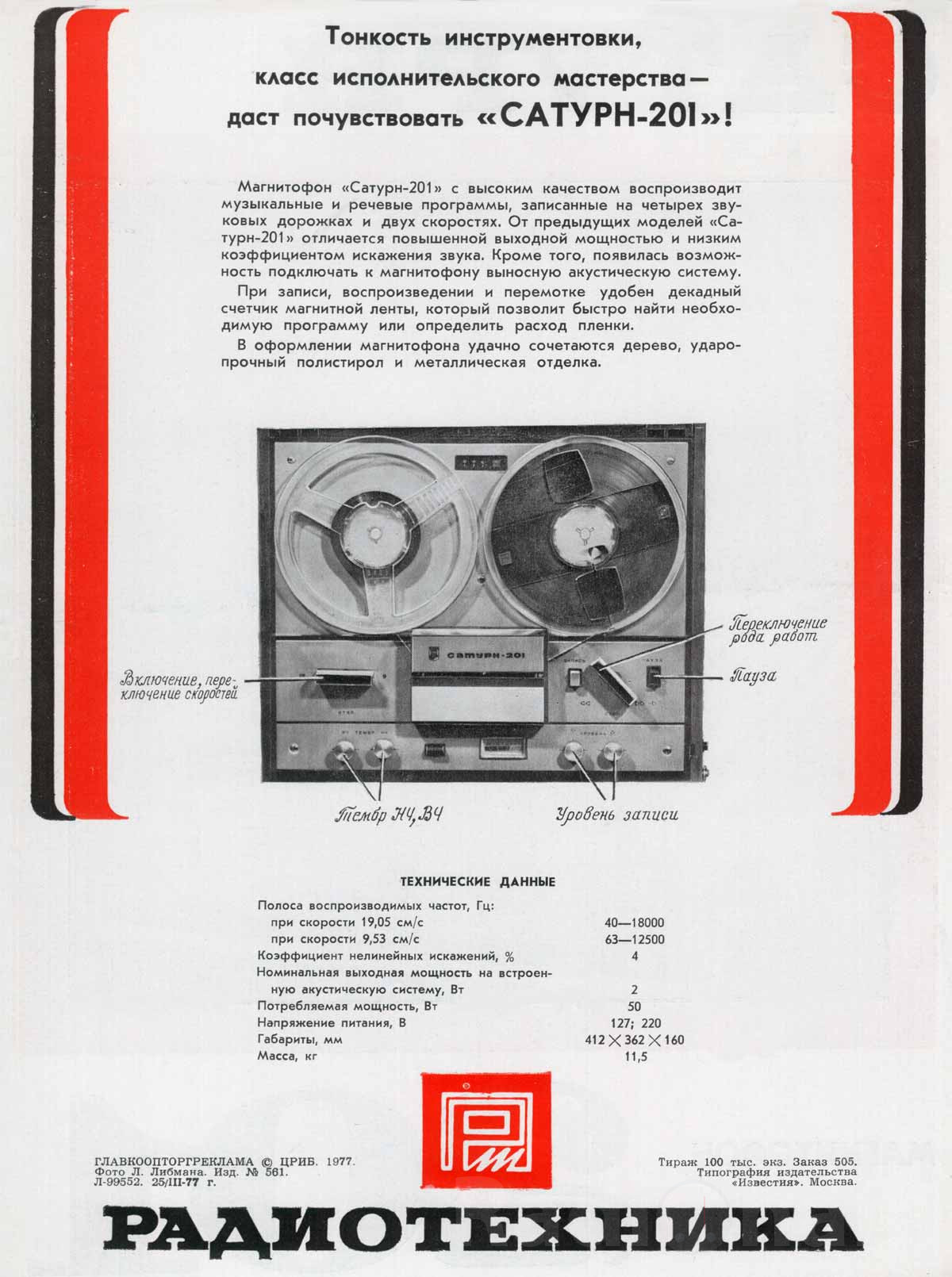

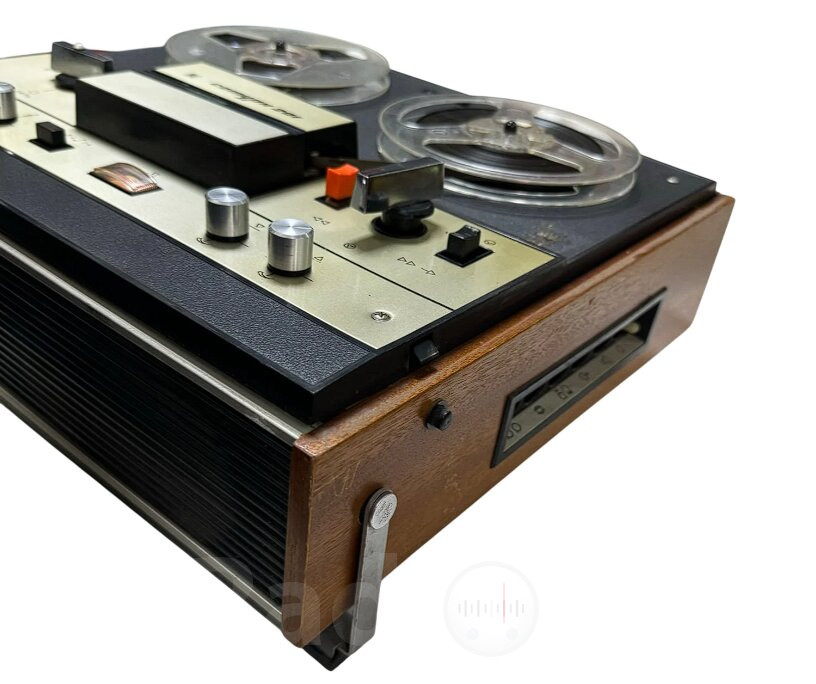

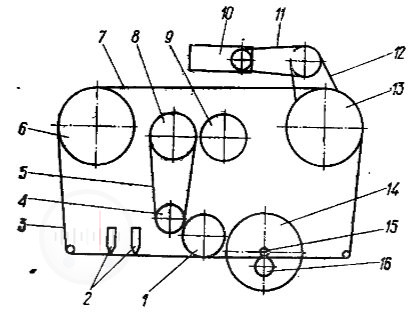

Катушечный транзисторный магнитофон «Сатурн-201» с 1977 года выпускал Омский электротехнический завод имени Карла Маркса. ''Сатурн-201'' является аналогом магнитофона ''Сатурн-301'' выпуска 1973 года. Магнитофон «Сатурн-201» с высоким качеством воспроизводит музыкальные и речевые программы, записанные на четырех звуковых дорожках и двух скоростях. От предыдущих моделей «Сатурн-201» отличается повышенной выходной мощностью и низким коэффициентом искажения звука. Кроме того, появилась возможность подключать к магнитофону выносную акустическую систему. При записи, воспроизведении и перемотке удобен декадный счетчик магнитной ленты, который позволит быстро найти необходимую программу или определить расход пленки. В оформлении магнитофона удачно сочетаются дерево, ударопрочный полистирол и металлическая отделка.
Принципиальная схема:

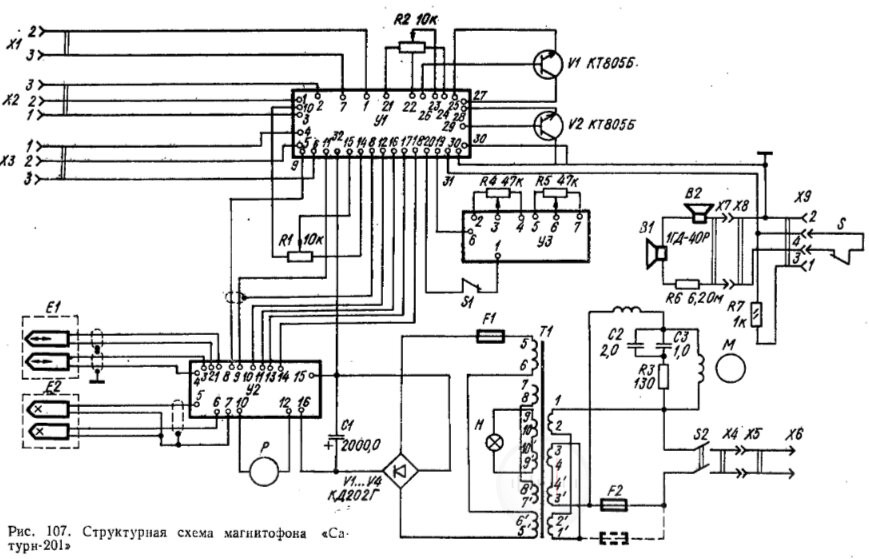

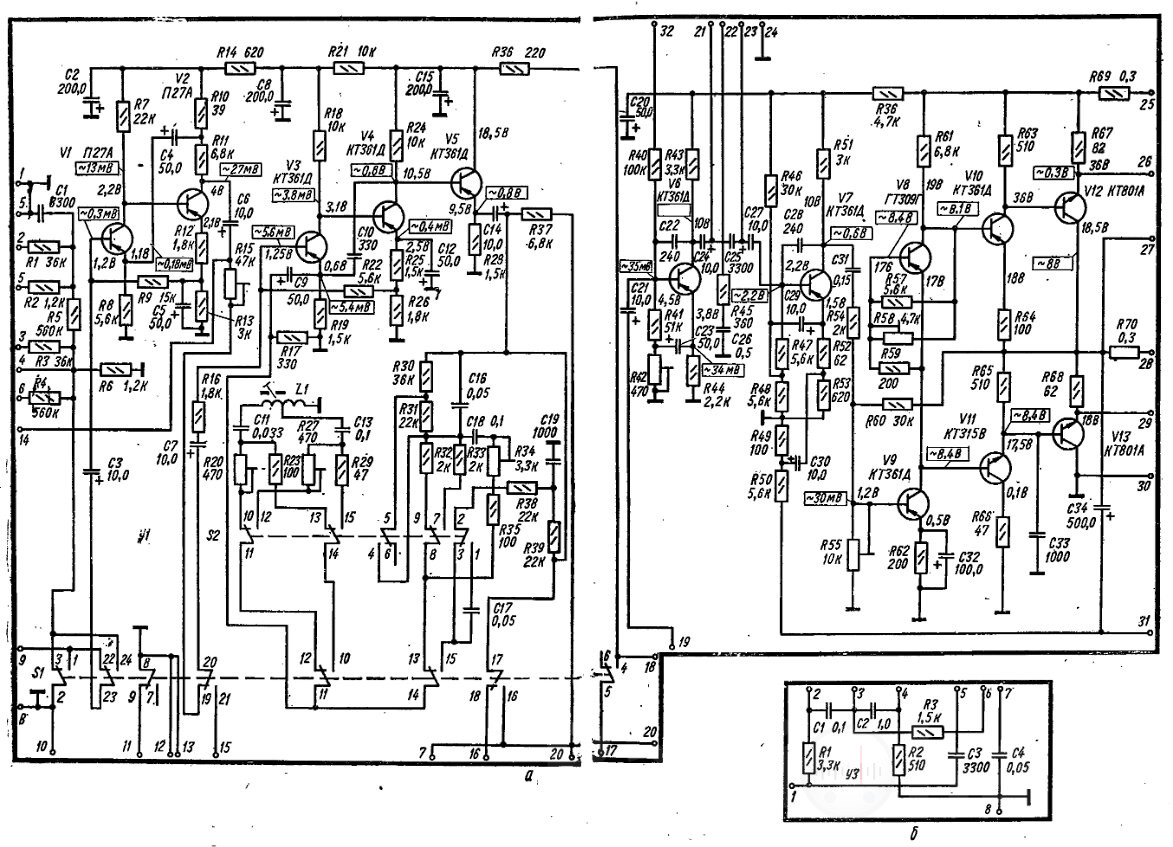

В магнитофоне применен универсальный усилитель (рис. 106, 107), который с помощью переключателя рода работ используется как усилитель записи и воспроизведения. Универсальный усилитель выполнен на транзисторах V1...V5. В каскадах на транзисторах V1...V5 применена гальваническая непосредственная связь между каскадами, что обеспечивает отрицательную обратную связь по постоянному току. В результате этого улучшается стабилизация режима работы транзисторов при изменении температуры окружающей среды и уменьшается влияние разброса параметров транзисторов при их замене.
в — блок генератора записи (переключатель рода работ в положении «Воспроизведение»)
Транзисторы V1 и V2 включены по схеме с общим эмиттером. Оба каскада охвачены глубокими отрицательными обратными связями по постоянному току R9 и переменному току С4. Резисторы R8 и R12 улучшают температурную стабилизацию рабочей точки транзисторов. Для снижения уровня собственных шумов усилителя первые каскады собраны на транзисторах, обладающих низким коэффициентом шумов. Транзисторы V3 и V4 включены по схеме с общим эмиттером, а транзистор V5 — по схеме с общим коллектором. Эмиттерный повторитель
