🔌Технические характеристики:
- Диапазон принимаемых частот:
Длинные волны: 150...415 кгц (2 000...723 м)
Средние волны: 520...1600 кгц (547...187 м)
Ультракороткие волны: 64,5...73 Мгц (4,65...4,11 м).
- Промежуточная частота:
для УКВ диапазона 8,4 Мгц
для остальных диапазонов 465 кгц.
- Чувствительность:
в диапазоне УКВ не хуже 30 мкв
в остальных диапазонах 200 мкв.
- Избирательность по соседнему каналу:
в диапазонах ДВ, СВ — 26 дБ,
в диапазоне УКВ — 24...28 дБ.
- Диапазон воспроизводимых звуковых частот:
в диапазонах ДВ, СВ: 150...3500 Гц,
в диапазоне УКВ: 150...5000 Гц,
при проигрывании пластинок: 150...5000 Гц.
- Номинальная выходная мощность: 0,5 Вт.
- Потребляемая мощность:
при приёме — 50 Вт
при работе ЭПУ — 65 Вт
- Размер радиолы: 315х470х350 мм
- Вес радиолы: 15,5 кг.
- Приемник имеет следующие каскады:
1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
2. УПЧ, для УКВ диапазона и преобразователь для остальных диапазонов на лампе 6И1П.
3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
4. Детектор тракта АМ и предварительный на лампе 6Н2П.
5. Оконечный усилитель на лампе 6П14П.
Детектором ЧМ тракта служат два диода Д2Е.
📖История и описание:

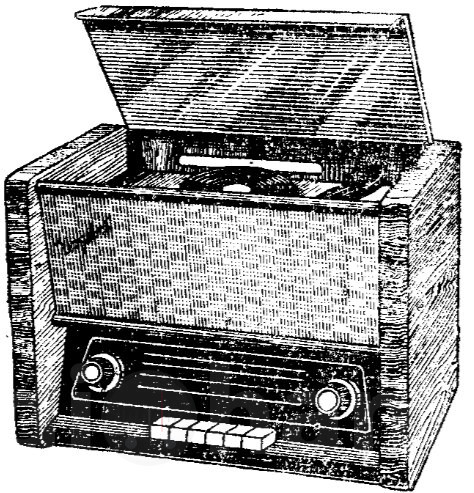

Радиола сетевая ламповая «Ижевск» с 1961 года выпускалась на Ижевском радиозаводе. Первые радиолы, разработанные ещё в 1959 году опытно выпускали в пластмассовом футляре с параметрами немного лучшими чем последующие радиолы, которые из-за проблем с литьём стали выпускать в деревянном корпусе.

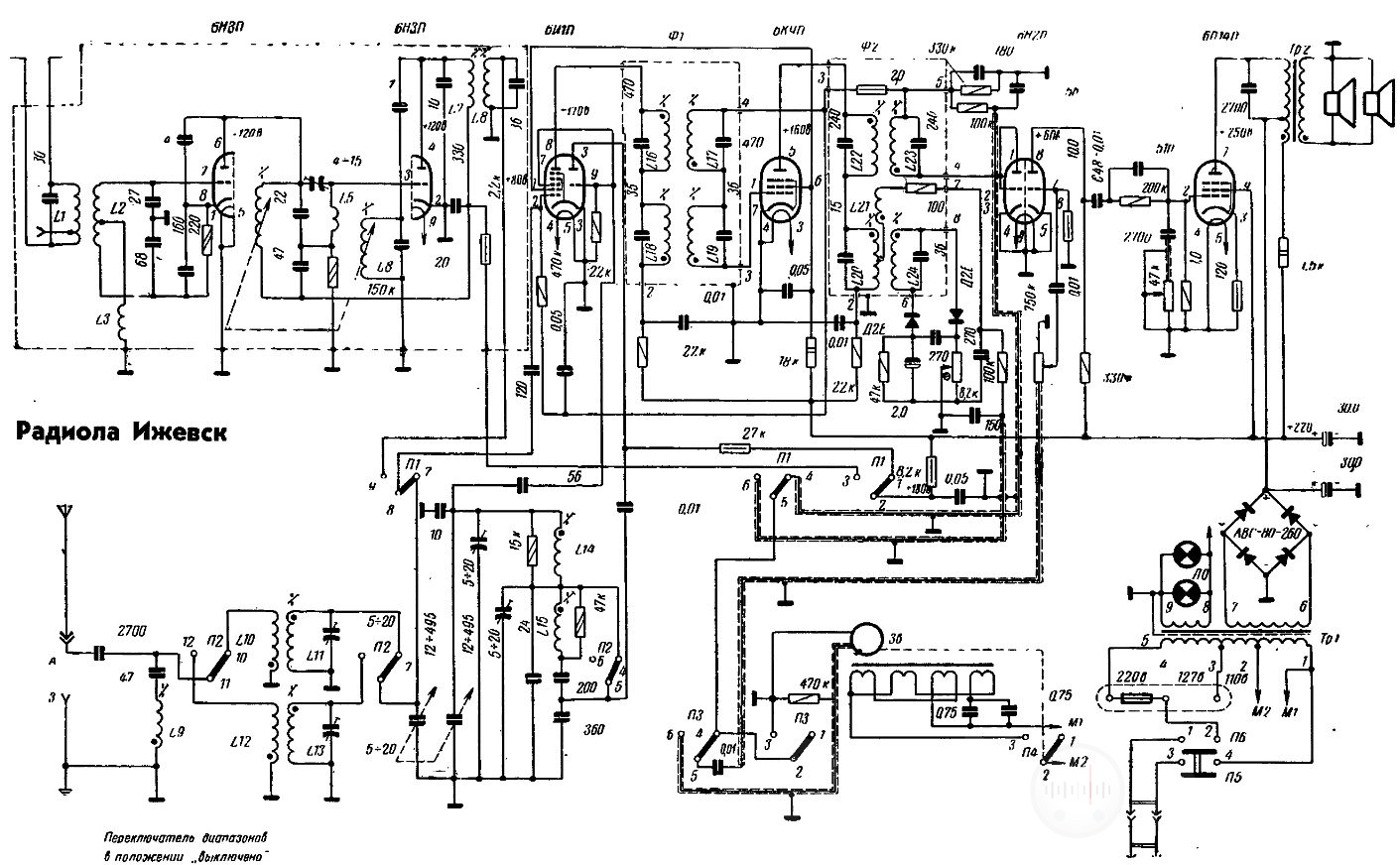

Схема радиолы «Ижевск»:

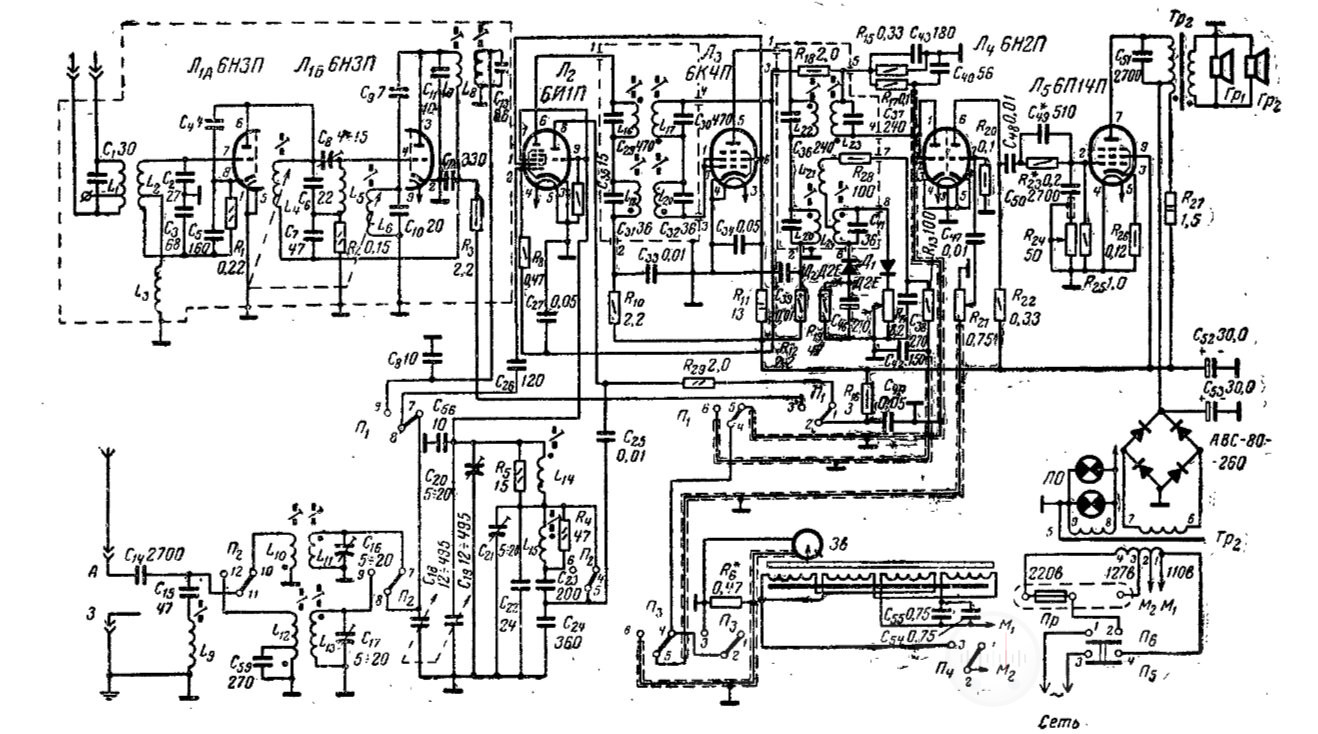

Принципиальная схема радиолы приведена на рис. 3-43. Блок УКВ выполнен по типовой схеме. Перестройка по диапазону осуществляется изменением индуктивности контурных катушек. Входные цепи тракта АМ выполнены на одиночных контурах. Связь с антенной индуктивная. В антенной цепи применен фильтр, настроенный на промежуточную частоту тракта АМ. Гетеродин тракта АМ выполнен по схеме с емкостной обратной связью применением простейшей коммутации элементов контура гетеродина.
УПЧ трактор АМ/ЧМ выполнен на комбинированных фильтрах. Детекторы трактов АМ/ЧМ раздельные. Детектор тракта АМ выполнен на триоде, включенном диодом, и является одновременно детектором сигнала и детектором АРУ. Детектор тракта ЧМ выполнен на двух полупроводниковых диодах по схеме детектора отношений.
В сеточной цепи выходного каскада УНЧ включен регулятор тембра высших звуковых частот. Акустическая система включена в анод выходной лампы УНЧ через выходной трансформатор. Часть витков первичной обмотки выходного трансформатора используется как индуктивное сопротивление фильтра выпрямителя.

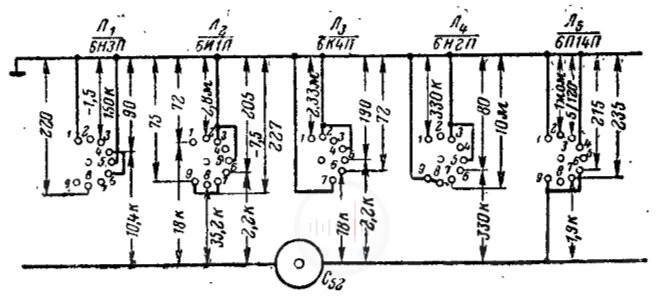

На рис. 3-44 приведены напряжения и сопротивления основных цепей радиолы. Радиола при измерении настраивается на самую
длинную волну длинноволнового диапазона. При измерении режима лампы 6НЗП радиола настраивается на самую длинную волну УКВ диапазона.
При измерении сопротивлений клавишный переключатель установлен в положение «Выкл.». Все сопротивления анодных и экранных цепей измеряется относительно "+" анодного напряжения, сопротивления сеточных и других цепей — относительно шасси.
Детали радиолы «Ижевск»:

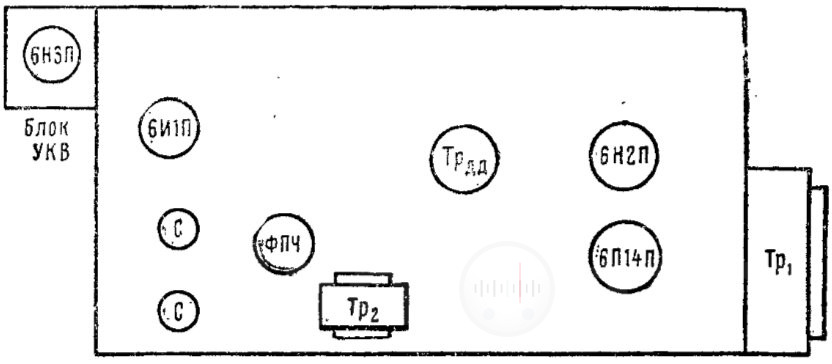

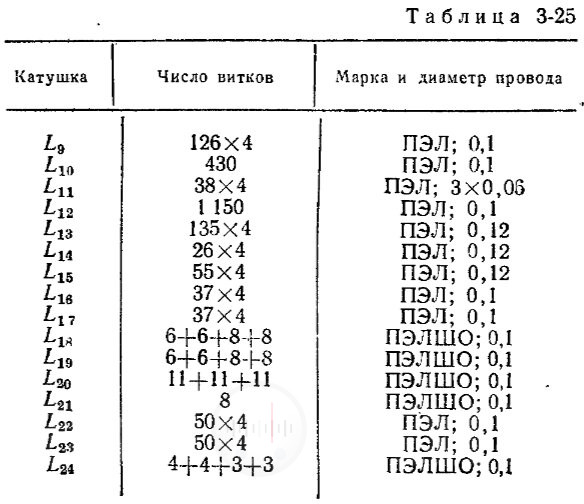

Высокочастотные катушки. Данные катушек приведены в табл. 3-25. Выходной трансформатор имеет первичную обмотку из 75+ 2 425 витков провода ПЭЛ 0,12, а вторичную из 48 витков провода ПЭЛ 0,64.
Трансформатор питания радиолы Ижевск. Сетевая обмотка содержит 440+68+372 витков провода ПЭЛ 0,41 и ПЭЛ 0,31, повышающая — 1 000 витков провода ПЭЛ 0,2, обмотка накала — 28 витков провода ПЭЛ 1,0.
Громкоговорители имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 ом).
