Радиостанция Р 157

🔌Технические характеристики радиостанции Р 157:

Электрические характеристики приемника:

• Чувствительность приемника при соотношении выходных напряжений сигнал/шум 10:1, частоте модуляции 1000 Гц и девиации частоты 5кГц на частотах 44,0; 45,0; 46,0; 47,0; 50,0; 52,0 — не хуже 3 мкВ, на частотах 48,0 и 48,8 — не нормируется, на остальных частотах — не хуже 1,5 мкВ
• Напряжение на телефоне при напряжении сигнала на входе при емника 3,0 мкВ, частоте модуляции 1000 Гц и девиации частоты сигнала 5 кГц — не менее 0,8 В. 3.
• Первая промежуточная частота приемника 11,5 МГц, вторая — 500 кГц.
• Избирательность приемника по соседнему каналу — не менее 60 дБ.
• Избирательность приемника по побочным каналам приема не менее 60 дБ.
• Напряжение сигнала на входе приемника, при котором подави- тель шумов открывает тракт низкой частоты, не превышает 2 мкВ.
• Эффективность работы подавителя шумов — не более минус 20 дБ.
• Двухсигнальная избирательность при расстройке на +-100 кГц и 10% расстройке — не менее 70 дБ.
• Коэффициент нелинейных искажений приемника при входном напряжении 15 мкВ, частоте модуляции 1000 Гц и девиации частоты сигнала не более 5 кГц не превышает 11%.
• Амплитудно-частотная характеристика приемника имеет в по-осе частот 300-3400 Гц спад в сторону высоких частот 6 дБ/октаву о отклонением +-4 дБ.
• Ток, потребляемый радиостанцией от источника питания в режиме приема, не превышает 40 мА.

Электрические характеристики передатчика:

• Выходная мощность передатчика в эквиваленте антенны (С_А=5в пф; R_А=75 Ом) при напряжении источника питания 12,6 В — не менее 150 мВт, при напряжении 10,8 В — не менее 100 мВт.
• Девиация частоты передатчика от громкого «А» с микротелефонной гарнитуры не менее 5 кГц.
• Максимальная девиация частоты передатчика 8 кГц.
• Мощность любого побочного излучения на 40 дБ ниже мощности на основной частоте и не превышает 25 мкВт.
• Амплитудно-частотная модуляционная характеристика передатчика в диапазоне модулирующих частот от 300 до 3400 Гц имеет подъем в сторону высоких частот 6 дБ/октаву с отклонением +-4 дБ.
• Чувствительность модуляционного входа передатчика ня модулирующей частоте 1000 Гц при девиации частоты передатчика 5 кГц — не хуже 5 мВ.
• Коэффициент нелинейных искажений передатчика при модулирующей частоте 1000 Гц и девиации не более 5 кГц не превышает 11%.
• Отклонение несущей частоты передатчика от номинальной частоты канала при температуре 25+-10°С не превышает +-45*10^-6  Отклонение несущей частоты передатчика от номинальной частоты канала при воздействии климатических факторов и одновременном изменении напряжения источника питания от 10,8 до 14 В не превышает +-100*10^-6
• Ток, потребляемый радиостанцией от источника питания в ре- жиме передачи, не превышает 100 мА.

Основные параметры источника питания:

• За рабочее напряжение источника питания принимается напряжение от 10,8 до 14 В.
• Номинальное рабочее напряжение — 12,6 В.
• Основным источником питания служит аккумуляторная батарея 10ЦHK-0,45-12,6 В.
• Номинальная емкость батареи составляет 0,4 А.ч.
• При температуре окружающей среды 318 К (45°С) емкость батареи составляет не менее 80% от номинальной, при температуре 255 К (минус 18°С) — не менее 20% от номинальной.
• Наработка батареи составляет 392 цикла со снижением емкости до 60% от номинальной.
• Резервным источником питания служит батарея, составленная из 9 сухих элементов A316 КВАНТ.
• Свежезаряженная батарея 10ЦHK-0,45-12,6 В и батарея, составленная из свежеизготовленных элементов A316 КВАНТ (со сроком хранения не менее 5 и не более 30 суток), обеспечивают в нормальных климатических условиях не менее 9 ч непрерывной работы радиостанции при соотношении времени передачи к времени приема 1:5 и непрерывной работе на передачу не более 5 мин.

📖История и описание радиостанции Р 157:

УКВ-ЧМ радиостанция «Р-157» производилась примерно с 1985 года. Радиостанция Р-157 носимая, ультракоротковолновая, с частотной модуляцией, приемопередающая, симплексная предназначена для беспоисковой и бесподстроечной телефонной радиосвязи с однотипными радиостанциями в условиях воздействия: температуры окружающей среды от 223 до 323 К (от минус 50 до плюс 50°С); влажности до 98% при температуре до 308 К (35°С); инея и росы; солнечной радиации; вибрации до 80 Гц с ускорением до 6g. многократных ударов о ускорением до 15g. пониженного атмосферного давления до 460-мм рт.ст.; и после воздействия предельных температур от 223 до 338 К (от минус 50 до плюс 65°С); пониженного атмосферного давления до 170 мм рт.ст.; одиночных ударов до 120g. 2.2. Радиостанция водонепроницаемая. Радиостанция выдерживает транспортирование любым видом транспорта и в самолетах при пониженном атмосферном давлении до 170 мм рт.ст.

Устройство радиостанции Р 157:

Радиостанция состоит из следующих функциональных узлов: приемника, передатчика, синтезатора, микротелефонной гарнитуры, батареи, антенны. Приемник предназначен для усиления, преобразования и детектирования частотно-модулированного сигнала, принятого антенной. Передатчик предназначен для формирования высокочастотного частотно-модулированного сигнала. Сформированный частотно-модулированный сигнал после преобразования, усиления и фильтрации поступает в антенну. Антенна преобразует токи высокой частоты в электромагнитное излучение. Синтезатор предназначен для формирования высокостабильных колебаний с шагом сетки частот 100 кГц в заданном диапазоне частот и является гетеродином для приемника и передатчика… Микротелефонная гарнитура состоит из щекофона и манипулятора. Манипулятор осуществляет переключение вида работ, включение генератора тонального вызова, включение подавителя шумов, имеет индикатор разряда аккумуляторной батареи. Батарея предназначена для обеспечения приемопередатчика электроэнергией.

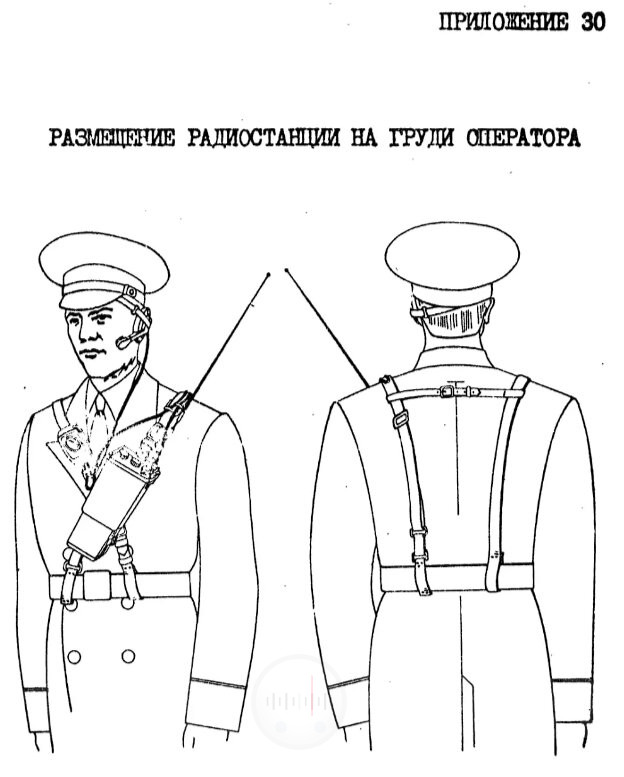

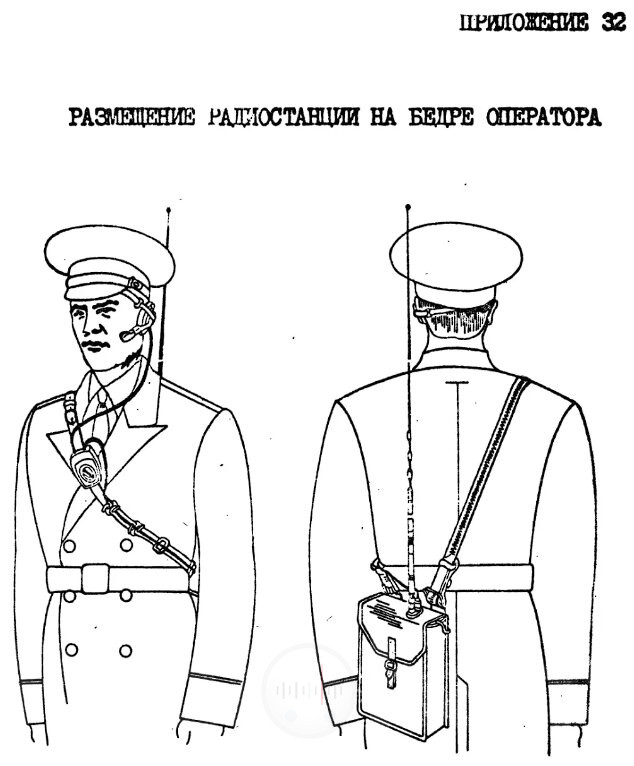

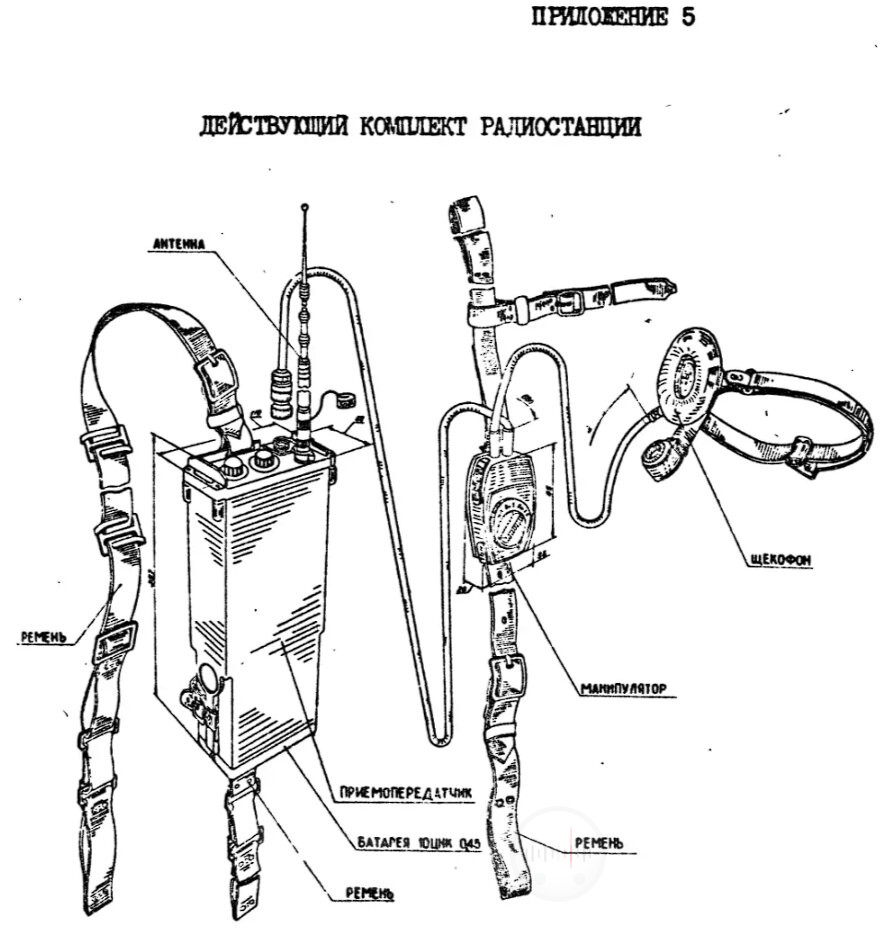

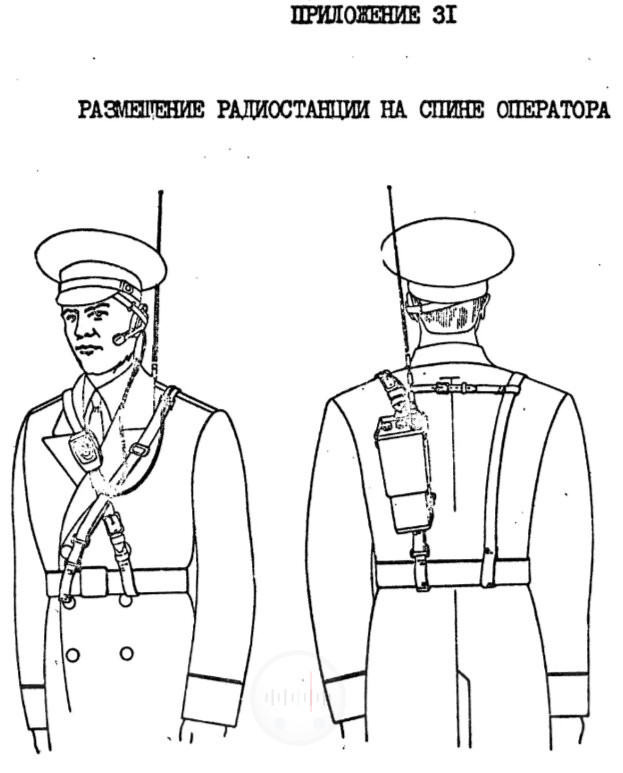

Действующий комплект радиостанции и одиночный комплект 3ИП позволяют комплектовать три варианта крепления радиостанции: на груди, на спине и на бедре оператора. Первый и второй варианты крепления радиостанции обеспечиваются действующим комплектом, состоящим из (см.приложение 5) приемопередатчика, батареи, антенны штыревой, гарнитуры микротелефонной и ремней. Третий вариант крепления радиостанции комплектуется из частей действующего и одиночного комплектов: приемопередатчика, батареи, антенны штыревой (при необходимости), антенны в ремне, гарнитуры микротелефонной, ремня крепления приемопередатчика и сумки для укладки радиостанции. Во всех трех вариантах при работе в зимнее время имеется возможность защитить батарею от замерзания, спрятав ее под одежду. В этом случае используется колодка №1(приложение 7) из состава одиночного комплекта ЗИП.

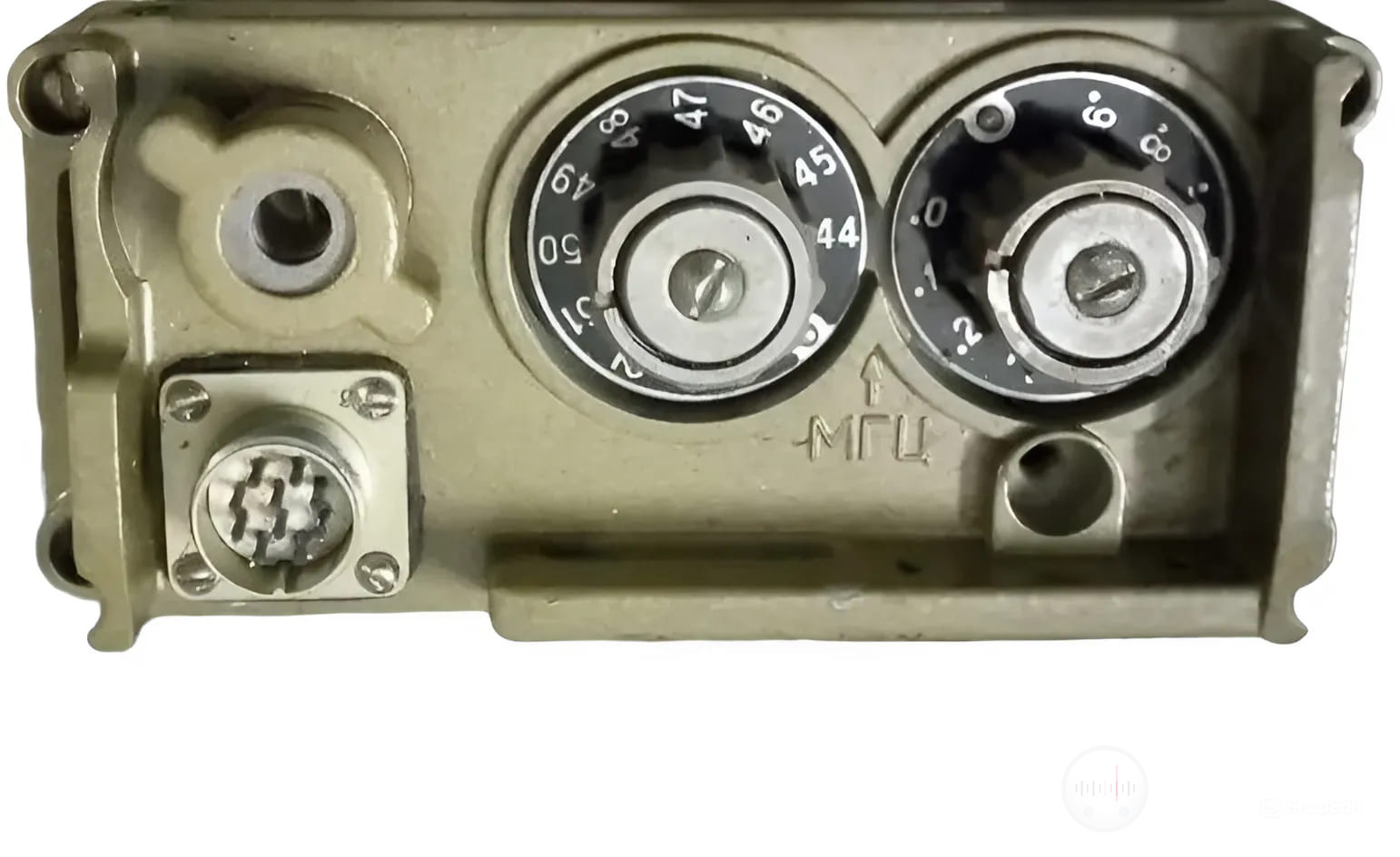

Составные части радиостанции имеют следующие особенности и назначение. Приемопередатчик является основной частью комплекта радиостанции. На передней панели приемопередатчика находятся: антенное гнездо; разъем для подключения микротелефонной гарнитуры; отверстие с заглушкой для проверки приемопередатчика на герметичность; две ручки с лимбами* для установки рабочей частоты приемопередатчика: левая — для установки мегагерц, правая для установки сотен килогерц. Мегагерцы переключаются с 44 до 53 дискретно через 1 МГц, сотни килогерц — с 0 до 9 дискретно через 100 кГц. Число, обозначающее рабочую частоту приемопередатчика, читается по двум лимбам в месте их соприкосновения. Для ориентирования это место указано стрелкой на панели.

На панели имеются пазы для ремней и выступы для защиты органов управления от повреждения при случайном падении приемопередатчика. К панели крепится шасси, на котором установлены три платы: плата синтезатора, монтажная плата и плата приемопередатчика. Платы синтезатора и приемопередатчика закрываются экранами.

Платы выполнены методом печатного монтажа.

Монтажная плата помещается между платами синтезатора и приемопередатчика и служит для электрического соединения их между собой и с элементами на передней панели и шасси. Кроме того, монтажная плата является электрическим экраном между платами синтезатора и приемопередатчика.

Переключатели каналов, установленные на плате синтезатора, соединены с ручками установки частоты карданным механизмом.

На торце шасси смонтированы два контакта для подачи напряжения от батареи и имеется два отверстия, являющиеся ключом установки шасси в корпус: в эти отверстия входят соответствующие штыри в днище корпуса. При этом исключается возможность неправильной установки шасси и увеличивается надежность его крепления в корпусе.

Корпус приемопередатчика изготовлен из ударопрочной пластмассы и имеет два отсека: герметичный — для установки шасси с платами и негерметичный — для установки батареи. Батарейный отсек расположен снизу корпуса и отделен герметичной перегородкой, на которой установлены пружинящие контакты для подачи напряжения питания и замок для закрепления батареи.

Батарея (см. приложение 6) имеет два направляющих штыря с пазами. При вставлении батареи в отсек штыри попадают в отверстия замка, сдвигают своей конусной частью подвижную планку, которая под действием пружины заскакивает в пазы штырей и надежно закрепляет батарею. Для освобождения батареи достаточно нажать кнопку замка.

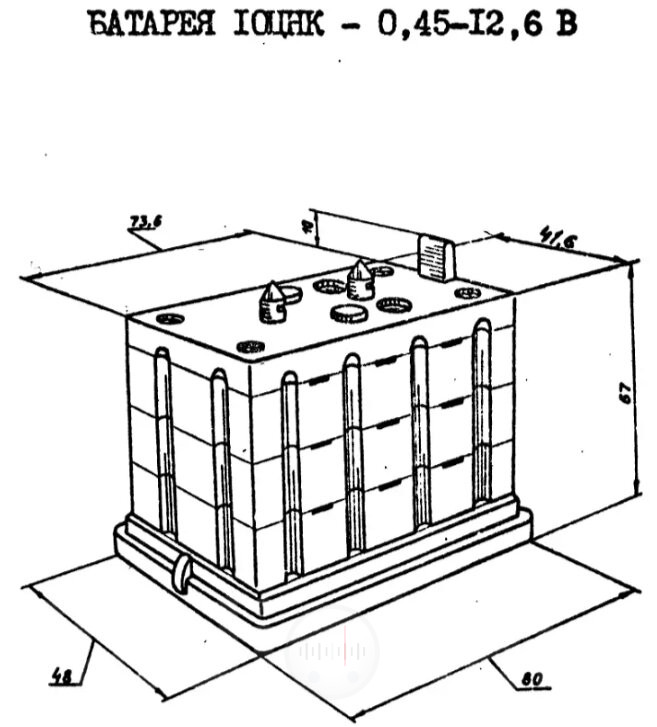

Батарея состоит из 10 аккумуляторов ЦНК-О,45-2-У2, установленных в пластмассовую кассету и соединенных последовательно. Кассета имеет прямоугольный выступ, который служит ключом при вставлении батареи в корпус приемопередатчика, предохраняющим его от переполюсовки питания.

В комплекте радиостанции имеется кассета 9-АЗ16-КВАНТ — 12,6 В; Эта кассета ничем не отличается от кассеты аккумуляторной батареи. В нее при необходимости могут быть вставлены 9 элементов A-3I6, которые служат резервным источником питания.

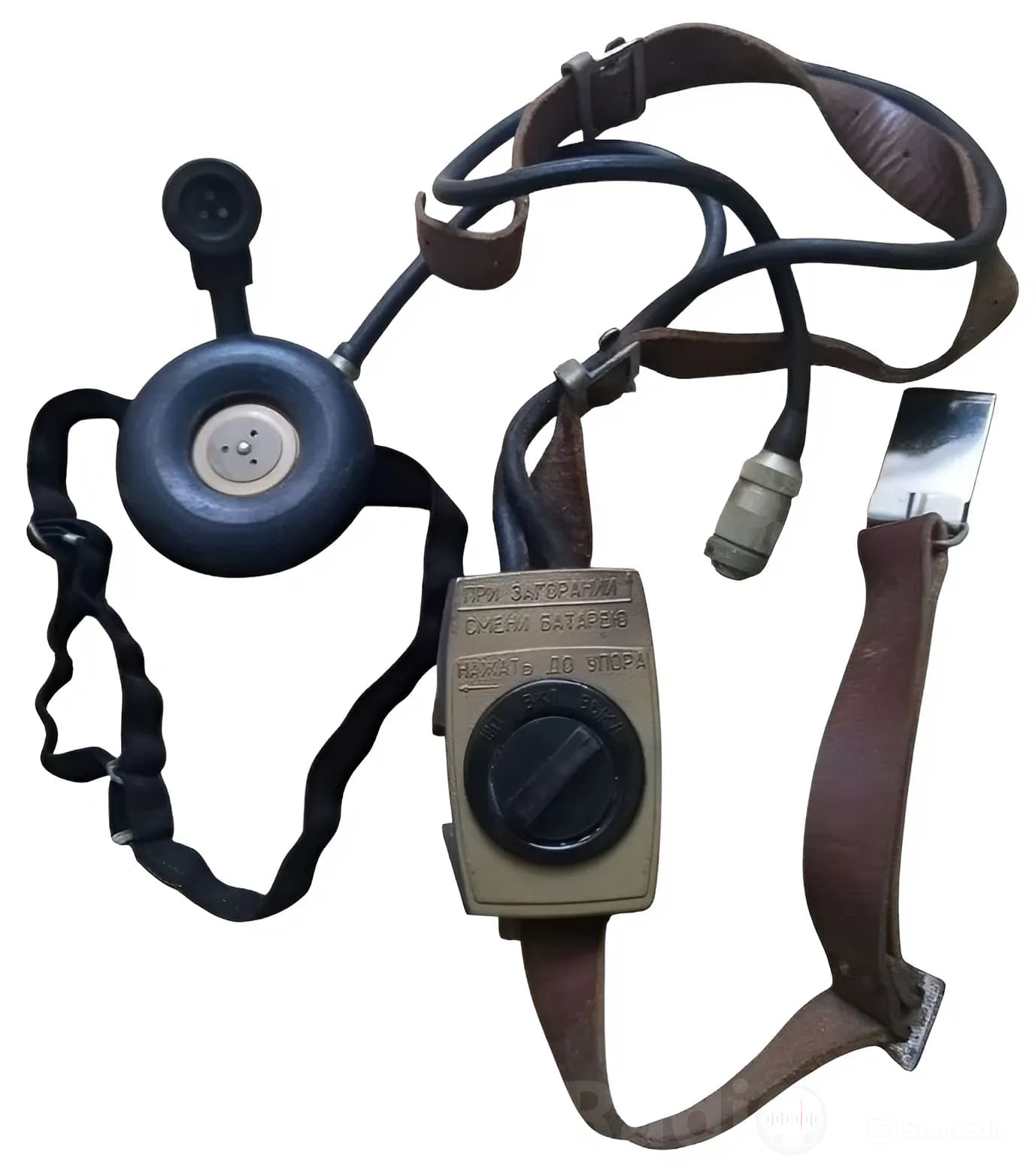

В состав микротелефонной гарнитуры входят: щекофон с эластичной лентой, манипулятор, кабель с разъемом для подключения манипулятора к приемопередатчику и кабель, соединяющий щекофон с манипулятором (см. приложение 5). Щекофон конструктивно объединяет телефон, микрофон и акустический регулятор громкости.

Акустический регулятор громкости представляет собой два пластмассовых диска, скрепленных осью так, что диски могут вращаться на этой оси независимо друг от друга. При вращении отверстия, имеющиеся на обоих дисках, могут либо совмещаться, либо перекрываться. В зависимости от степени перекрытия отверстий меняется акустическая экранировка телефона, т.е. меняется громкость звука.

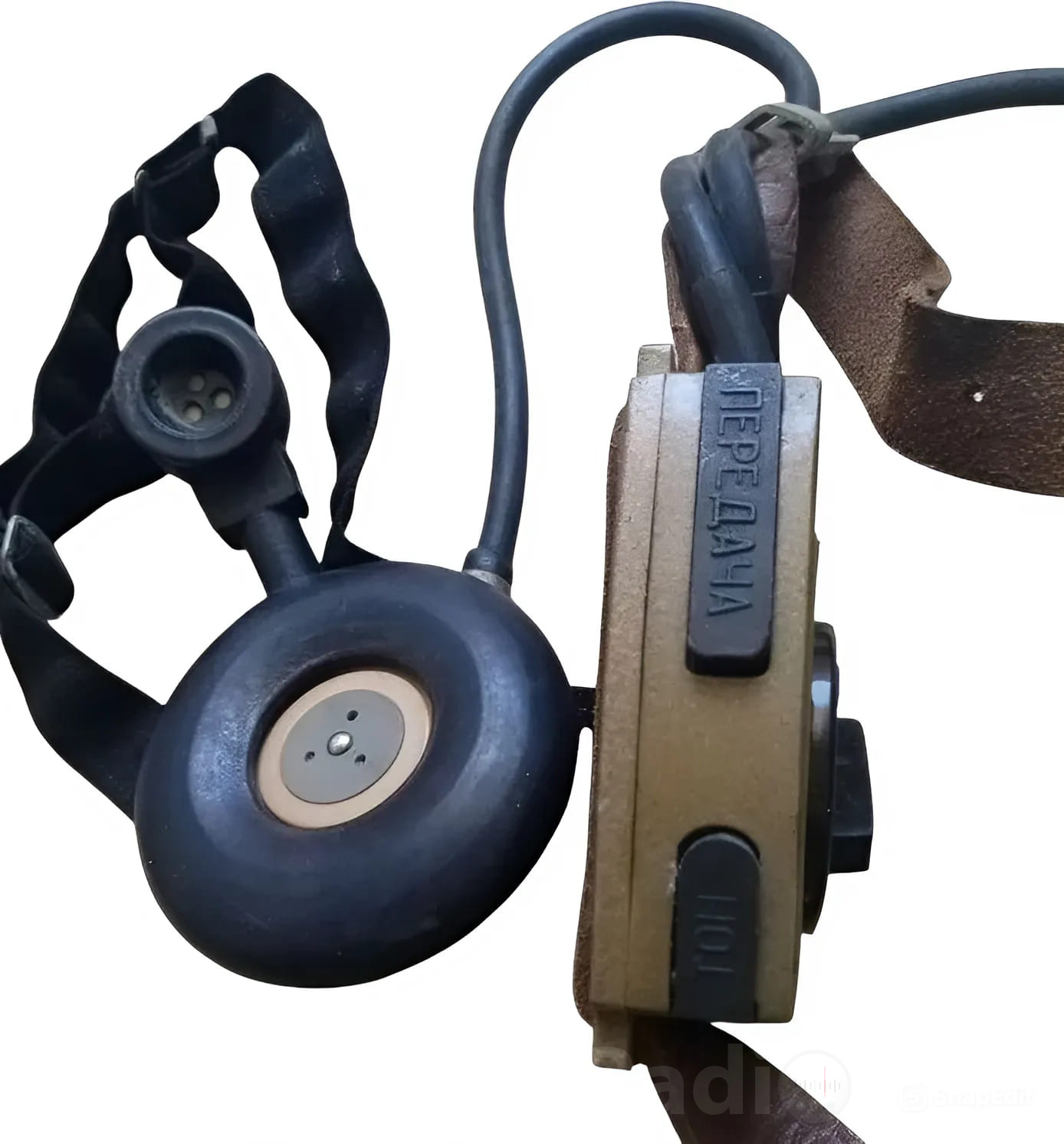

На манипуляторе установлены индикаторная лампа разряда батареи и органы управления радиостанцией: переключатель вида работ, клавиша включения передатчика и клавиша включения генератора тон-вызова.

В состав радиостанции входят две антенны: в ремне и штыревая. Антенна в ремне — это гибкая малогабаритная антенна с замедлением волны. По электрическим характеристикам приближается к вертикальному четвертьволновому штырю: имеет приблизительно такую же диаграмму на- правленности и коэффициент бегущей волны, но несколько пониженное входное сопротивление и действующую высоту. Конструктивно антенна в ремне представляет собой гибкий медный провод, уложенный зигзагообразно в ремне. Вывод антенны выполнен гибким проводом, который в нерабочем положении закрепляется застежкой. Штыревая антенна представляет собой общеизвестную четвертьволновую штыревую гибкую антенну конструкции Куликова.

В одиночный комплект ЗИП входят вспомогательные устройства:

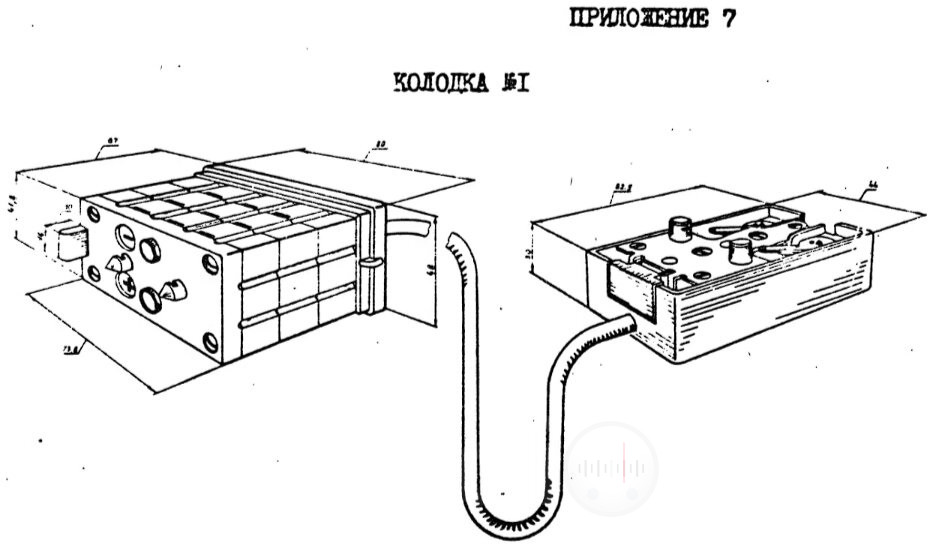

Колодка №1 для выносного блока питания (см. приложение 7), используемая для подключения батареи к приемопередатчику через кабель в случае, когда батарею необходимо разместить вне приемопередатчика;

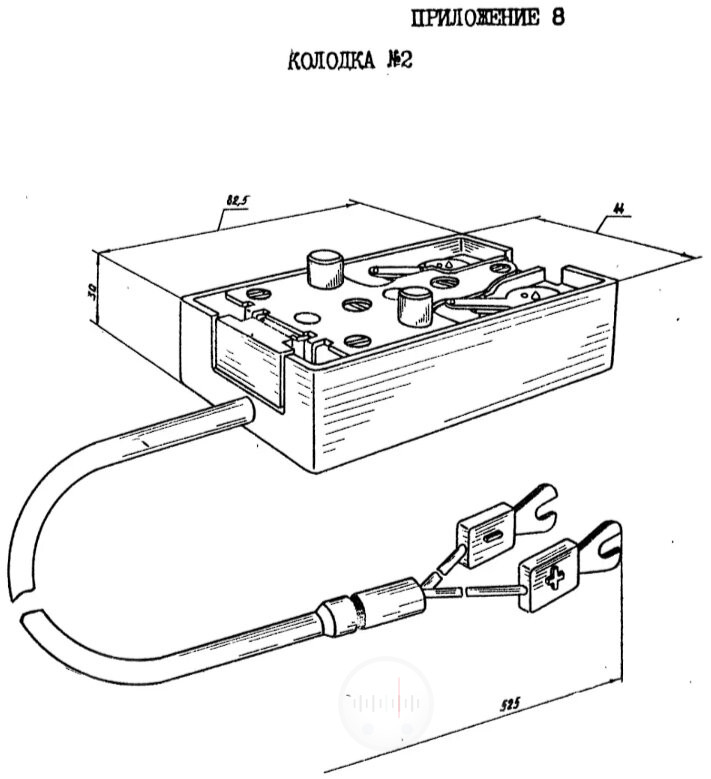

Колодка №2 для зарядки батареи аккумуляторов от зарядного устройства типа ЗУ-3 (см.приложения 8,9);

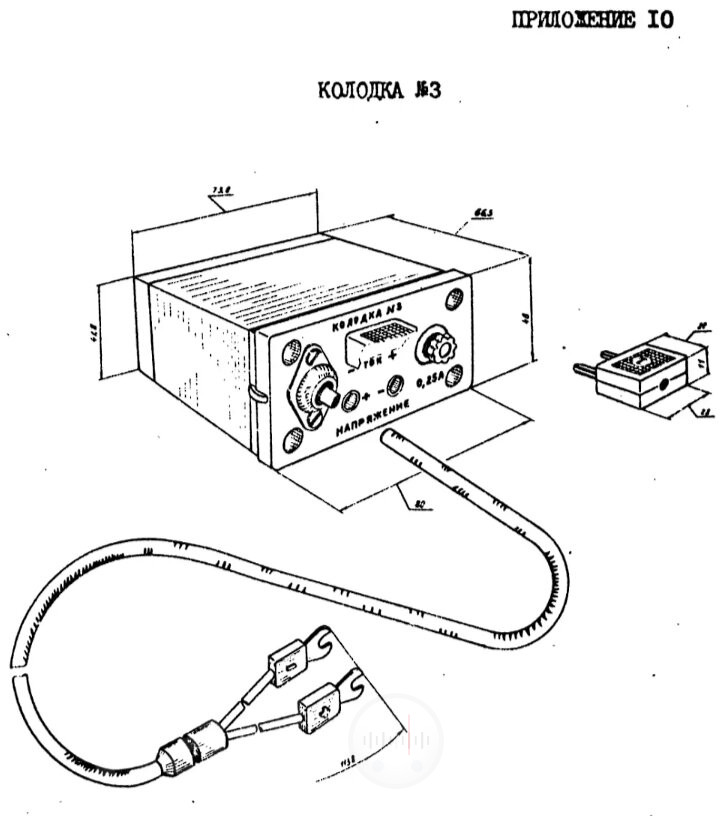

Колодка №З для подключения приемопередатчика к внешнему источнику питания (см.приложения 10,11);

Измерительный кабель для подключения нагрузки или генератора к антенному гнезду приемопередатчика (см.приложение 12).

Колодка для выносного блока питания представляет собой два устройства, соединенных гибким кабелем. Одно из устройств — это кассета батареи, приспособленная для крепления кабеля. Второе устройство конструктивно имитирует батарейный отсек радиостанции и предназначено для крепления к нему батареи аккумуляторов. Без существенных изменений оно же используется и в колодке для зарядки батареи.

Конструкция радиостанции «Р-157» обеспечивает ее сохранность и работоспособность при воздействии механических и климатических факторов, указанных в начале описания радиостанции. Устойчивость к вибрациям и ударам обеспечивается прочностью конструкции радиостанции. Устойчивость к температурным воздействиям окружающей среда обеспечивается выбором материалов для деталей радиостанции. Герметичность приемопередатчика обеспечивается применением резиновых прокладок для уплотнения неподвижных соединений и напряженных капроновых сальников для уплотнения осей переключателей. В наиболее ответственных местах резиновое уплотнение неподвижных соединений усилено герметизирующей смазкой. Герметизация приемопередатчика предохраняет внутренний монтаж от воздействия влажного воздуха, вода, пыли. Батарейный отсек негерметичный. Для защиты батареи от непосредственного воздействия атмосферных осадков предусмотрена специальная конфигурация отсека, открытая снизу. Преимущественное положение радиостанции на операторе — вертикальное, поэтому влага, попадая в батарейный отсек обычно самопроизвольно вытекает. Свободный доступ в батарейный отсек предусмотрен, в частности и для облегчения ухода за контактами и механизмом замка. Для удаления воды из батареи в кассете предусмотрены вентиляционные отверстия. В микротелефонной гарнитуре только манипулятор обладает брызгозащищенностью. Телефон и микрофон по принципу своей работы имеют открытую конструкцию. Долговечность радиостанции при эксплуатации во влажной среде обеспечивается применением коррозионноустойчивых металлов, пластмасс и металлов с покрытием никелем, хромом, эмалями, обладающих достаточной коррозионноустойчивостью.
