Электрофон Аккорд 203

Электрофон Аккорд 203

🔌Технические характеристики электрофона Аккорд 203:

  • Номинальная выходная мощность усилителя при коэффициенте гармоник всего тракта усиления не более 1,5%: 2,5 Вт
  • Максимальная выходная мощность усилителя при коэффициенте гармоник всего тракта усиления не более 10%: не менее 3,5 Вт
  • Диапазон воспроизводимых звуковых частот: не уже 100...10000 Гц
  • Чувствительность тракта усиления с гнезд:

ЭПУ, магнитофона на воспроизведение: не хуже 200 мВ

радиотрансляционной линии: не хуже 15 В

  • Входное сопротивление (не менее) с гнезд:

ЭПУ и магнитофона: 500 кОм радиотрансляционной линии: 10 кОм

Входная емкость со входа подключения звукоснимателя: не более 100 пФ

  • Пределы регулировки тембра:

по низшим звуковым частотам (100 Гц); не менее + 8/- 10 дБ

по высшим звуковым частотам (10000 Гц): не менее + 6/- 9 дБ

  • Уровень фона по электрическому напряжению для всего тракта усиления (при регуляторе тембра в положении ШИРОКАЯ ПОЛОСА); не хуже —56 дБ
  • Среднее (номинальное) звуковое давление в полосе воспроизводимых частот: не менее 0,6 Па
  • Источник питания: сеть 50 Гц 127/220 В
  • Ток, потребляемый усилителем НЧ при отсутствии сигнала на входе: не более 20 мА
  • Мощность, потребляемая от сети: не более 25 Вт
  • Тип электропроигрывающего устройства: 2ЭПУ-76
  • Частота вращения диска ЭПУ: 33, 45 и 78
  • Габаритные размеры:

 электропроигрывателя: 392х315х105 мм

громкоговорителя: 363х266х130 мм

  • Масса электрофона (без упаковки): 10 кг

📖История и описание электрофона Аккорд 203:

Электрофон «Аккорд-203» с 1976 года выпускал Рижский радиозавод имени Попова. Электрофон «Аккорд-203» представляет собой модернизированный вариант моделей электрофонов «Аккорд-201» и «Аккорд-202». Вид электрофона «Аккорд-203», за малыми изменениями надписей и оформления передней панели остался прежним.

Принципиальная схема электрофона Аккорд 203:

Принципиальная схема электрофона «Аккорд-203» (рис. 4.55) включает в себя четыре функциональных блока: У1 — ЭПУ, У2 — усилитель НЧ, УЗ — блок питания, У4 — выносной громкоговоритель.

Коммутация рода работы в электрофоне «Аккорд-203» осуществляется с помощью специальной перемычки (вилки ШЗ), вставляемой в гнездо Ш2 ти- па СГ5. При установке вилки ШЗ в гнездо Ш2 ко входу усилителя НЧ (У2) подключается выход ЭПУ (У1), а при вынутой вилке ШЗ с помощью соединительного шнура к гнезду Ш2 подключается радиотрансляционная линия или магнитофон на воспроизведение.

Усилитель НЧ. Схема НЧ электрофона «Аккорд-203» не отличается от схемы электрофона «Аккорд-202», 5-каскадный усилитель НЧ выполнен на девяти транзисторах Т1 ...T9. Первый входной (согласующий) каскад — эмиттерный повторитель на транзисторе Т1 типа КТ315Г. В эмиттерную цепь его включен переменный резистор регулятора громкости R4, с которого сигнал подается на вход двухкаскадного предварительного усилителя напряжения, собранного на транзисторах Т2 и ТЗ типа МП40 по схеме с непосредственной связью. В коллекторную цепь транзистора ТЗ включены цепи регуляторов тембра по высшим и низшим звуковым частотам (R5 и R6). Последующие каскады предварительного усиления работают на транзисторах Т4 типа МП40 и Т5 МП25А. Они служат для компенсации потерь в пассивных цепях.

Схема предоконечного фазоинверсного каскада выполнена на транзисторах различной структуры Тб типа МП25А и Т7 типа МП37А по последовательной двухтактной схеме. Выходной каскад усилителя НЧ работает на однотипных транзисторах Т8 и T9 типа П213Б по двухтактной бестрансформаторной схеме. Нагрузкой выходного каскада служит динамическая головка громкоговорителя Гр 1 типа 4ГД-35-65 либо ЗГД-38Е-80 с сопротивлением звуковой катушки 4,5 Ом. Для температурной стабилизации в базовые цепи транзисторов Т6 и Т7 включен терморезистор R31. Коррекция частотной характеристики усилителя НЧ осуществляется за счет отрицательной обратной связи, напряжение которой снимается с нагрузки выходного каскада и подается через резистор R24 в эмиттерную цепь и через конденсатор С15 в коллекторную цепь транзистора Т4. Блок питания (УЗ) состоит из силового трансформатора Тр, выпрямителя Д1, Д2, электролитического конденсатора С1 и переключателя напряжения сети В2.

Рис. 4.55 Принципиальная электрическая схема электрофона «Аккорд-203»

Выпрямитель БП выполнен по двухполупериодной схеме со средней точкой на диодах Д1 и Д2 типа Д242. Он обеспечивает выходное напряжение 21 В. Режимы работы транзисторов приведены в табл. 4.12 и 4.13.

Конструкция и детали электрофона Аккорд 203:

Электрофон «Аккорд-203» конструктивно состоит из отдельных блоков электропроигрывателя и выносной акустической системы. Корпуса электро- проигрывателя и громкоговорителя выполнены из дерева и отделаны ценными породами дерева, а также покрыты полиэфирным лаком. Сверху ЭПУ закрывается крышкой, изготовленной из ударопрочного полистирола дымчатого цвета.

Электропроигрыватель. На верхней панели блока установлено электропроигрывающее устройство, а на поддоне внутри корпуса укреплено металлическое шасси, на котором размещены: печатная плата усилителя НЧ (У2), элементы блока питания (УЗ), резисторы регуляторов громкости (R4), тембра ВЧ (R5) и НЧ (R6), гнезда для подключения магнитофона на запись ПН, магнитофона на воспроизведение и радиотрансляционной линии Ш2 (рис. 4.56). В ЭПУ используется электродвигатель асинхронного типа ЭДГ-4 с трехскоростным приводом и полуавтоматическим включением и автоматическим выключением устройств микролифта и автостопа Звукосниматель ЭПУ имеет пьезокерамическую поворотную головку типа ГЗК-661 С двумя корундовыми иглами, одна служит для проигрывания микрозаписи с узкой канавкой при скорости ЗЗ и 45, а другая — для обычной записи с широкой канавкой 78. ЭПУ питается напряжением 127 В от первичной обмотки силового трансформатора Тр. Электропроигрывающее устройство типа 2 ЭГ1У-76 имеет такую же конструкцию, как и НЭПУ-50. Блок усилителя НЧ(У2) конструктивно представляет собой печатную плату, на которой смонтированы все элементы схемы (рис. 4.57).

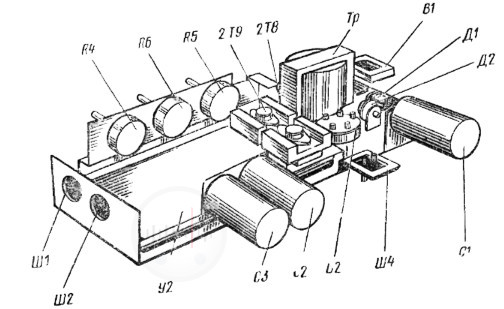

Рис. 4.56. Схема расположения основных узлов и  деталей на шасси электрофона «Аккорд-203»

Для улучшения отвода тепла транзисторы Т8 и T9 оконечного каскада установлены на алюминиевых радиаторах.

Блок питания (УЗ) электрофона состоит из силового трансформатора Тр выпрямителя Д1, Д2 и С1, переключателя напряжения сети В2 и разъема Ш4 для подключения сетевого шнура. Все элементы блока питания смонтированы на нижнем основании шасси электропроигрывателя.

Акустическая система электрофона «Аккорд-203» по конструкции ничем не отличается от акустической системы электрофона «Аккорд-201» и состоит из деревянного ящика, на передней стенке которого укреплена широкополосная динамическая головка громкоговорителя типа 4ГД-35-65 или ЗГД-38Е-80. Передняя стенка защищена пластмассовой декоративной решеткой. Для подключения к электрофону используется соедини- тельный шнур со специальным разъемом.

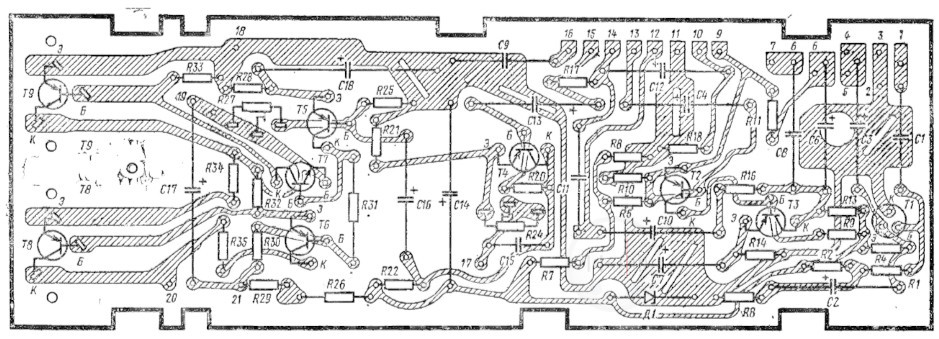

Рис. 4.57 Электромонтажная схема печатной платы усилителя НЧ электрофона «Аккорд-203»

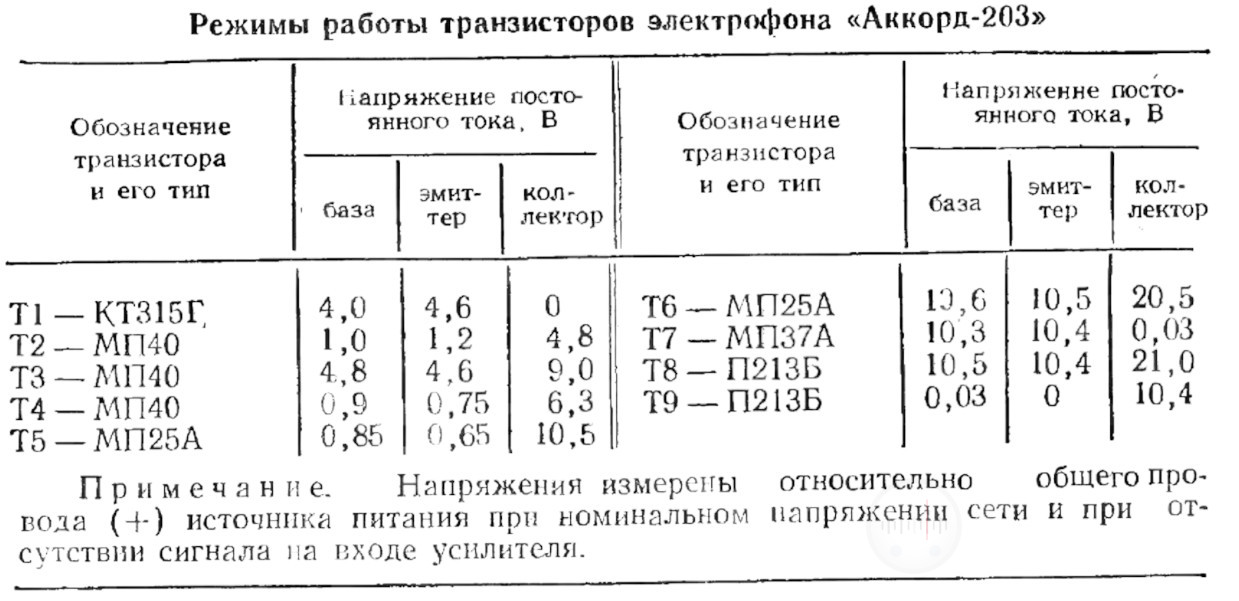

Таблица 4.12 Режимы работы транзисторов электрофона «Аккорд-203»

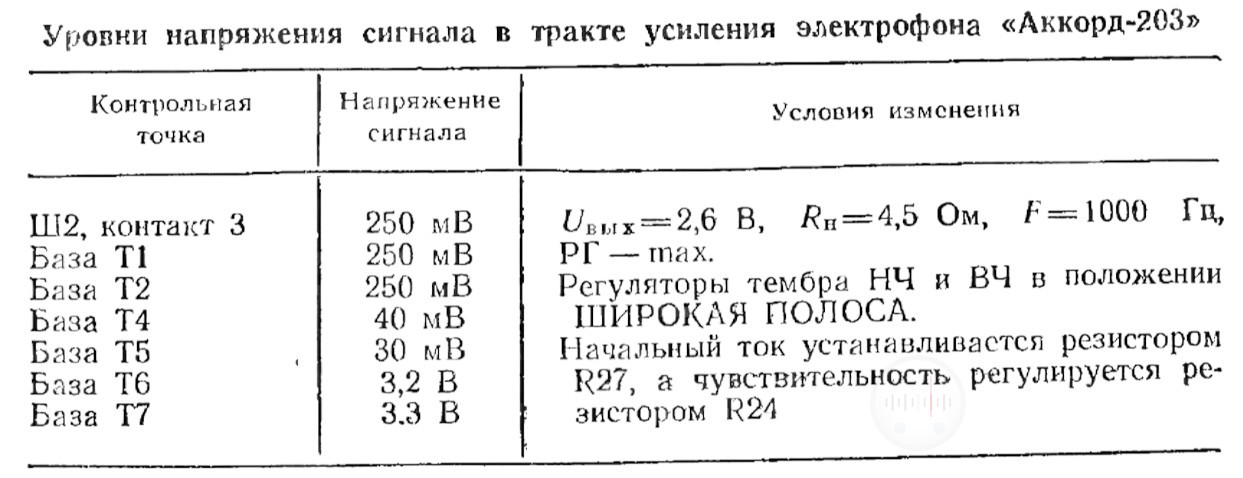

Таблица 4.13 Уровни напряжения сигнала в тракте усиления электрофона «Аккорд-203»
