🔌Технические характеристики радиолы Бригантина:
- Максимальная чувствительность при выходной мощности 50 мвт:
на длинных волнах… 600 мкв/м
на средних волнах… 400 мкв/м.
- Реальная чувствительность:
на длинных волнах 1,5 мв/м
на средних волнах 1,0 мв/м
- Избирательность по соседнему каналу: на длинных и средних волнах… не менее 26 дб
Ослабление зеркального канала:
на длинных волнах не менее 30 дб
на средних волнах не менее 26 дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на входе приемника не более… 6 дб
- Полоса воспроизводимых звуковых частот:
при приеме радиовещательных станций 200...3 500 гц
при воспроизведении грамзаписи… 200—7000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 8% — 500 мвт
- Источник питания: шесть элементов типа 373 («Марс») или «Сатурн»
- Напряжение питания: 9 в
- Ток, потребляемый при отсутствии сигнала не более 16 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 4,5 в
- Длительность работы приемника при средней громкости от одного комплекта элементов 373 - 100 час
- Чувствительность усилителя НЧ со входа звукоснимателя не менее 250 мв
- Входное сопротивление усилителя НЧ со входа звукоснимателя не менее 350 ком
- Мощность, потребляемая электродвигателем типа ДРВ-0,1 не более 0,75 вт
- Габаритные размеры радиолы: 290х210х117 мм
- Масса радиолы: 4,1 кг

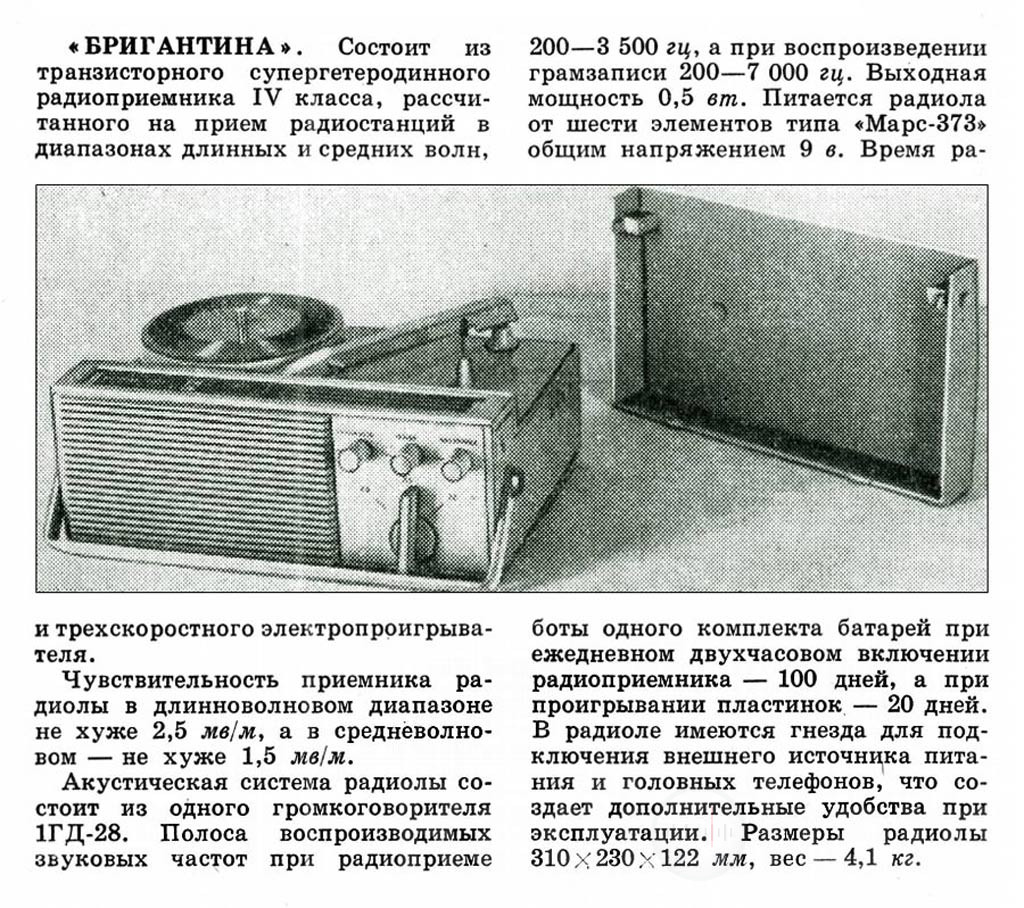

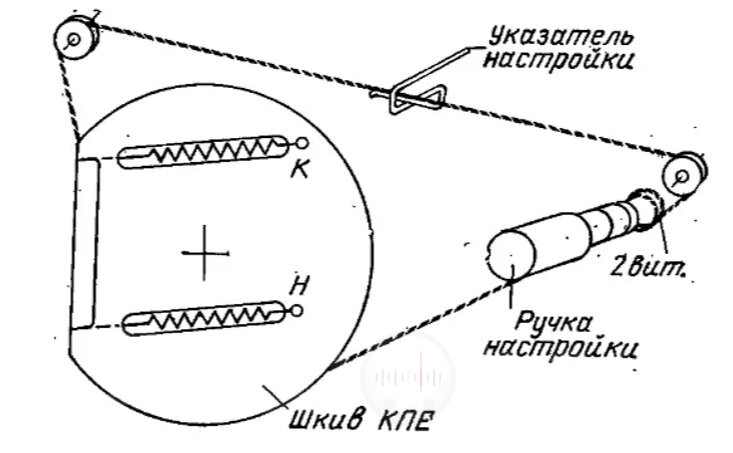

📖История и описание радиолы Бригантина:
Портативная радиола «Бригантина» с 1969 года выпускалась Кыштымский радиозаводом. Радиола ''Бригантина'' одна из немногих портативных транзисторных радиол выпущенных отечественной радиопромышленностью. Радиола «Бригантина» представляет собой супергетеродинный приемник 4 класса переносного типа, собранный на 8 транзисторах и двух полупроводниковых диодах, совмещенный в одной конструкции с электропроигрывающим устройством. Радиола предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазоне длинных и средних волн на внутреннюю магнитную антенну и воспроизведения грамзаписи. Электропроигрывающее устройство имеет три скорости вращения диска: ЗЗ, 45 и 78 об/мин.

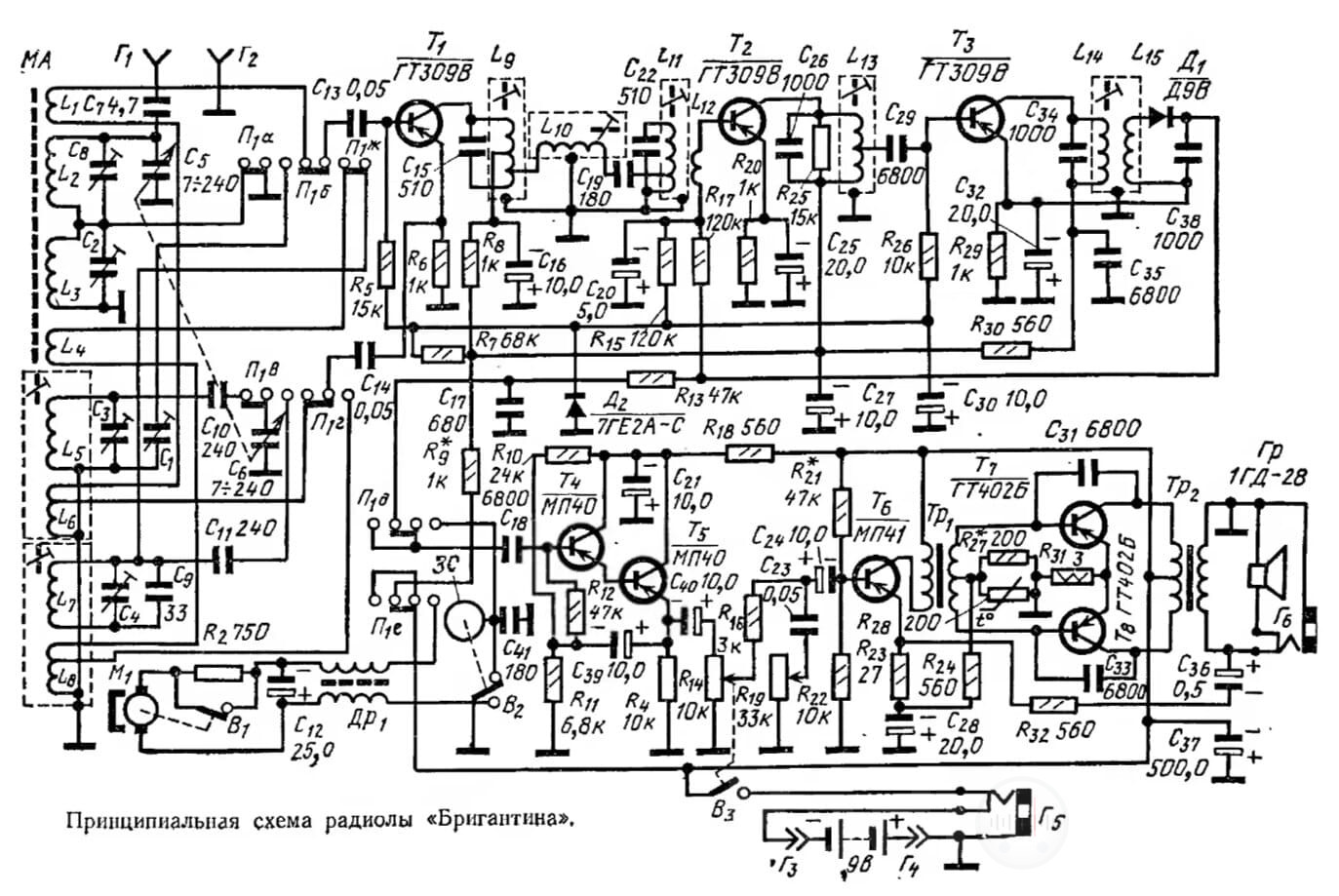

Принципиальная схема радиолы Бригантина:

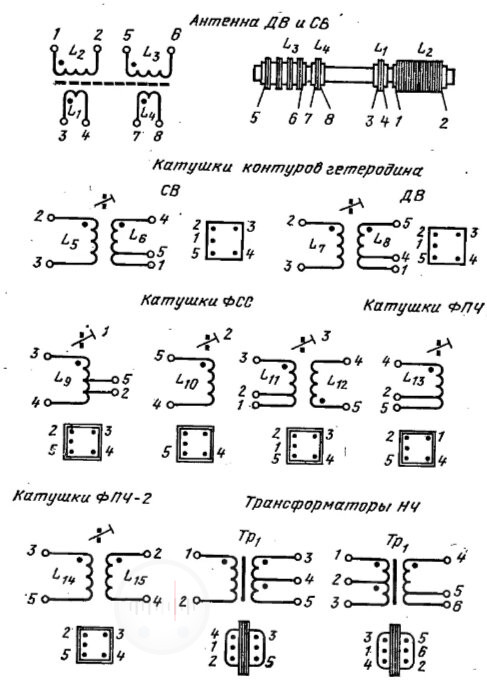

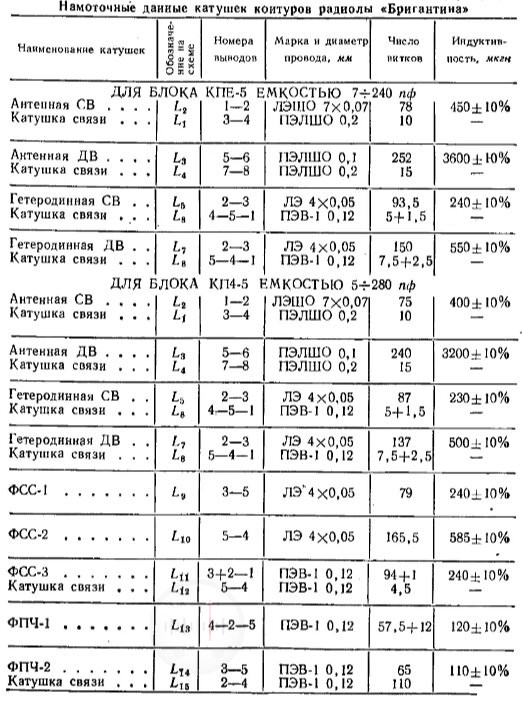

Входная цепь. Катушки входных контуров длинных L3 и средних L2 воли и соответствующие им катушки связи L1 и L4 намотаны иа ферритовом стержне магнитной антенны (рис. 3.164). При работе на диапазоне длинных волн катушки L3 и L2 соединяются последовательно, а на средних волнах катушка L3 замыкается накоротко. Связь входных контуров с базой транзистора преобразователя частоты — индуктивная. Наружная антенна к входным контурам подключается через конденсатор С7.

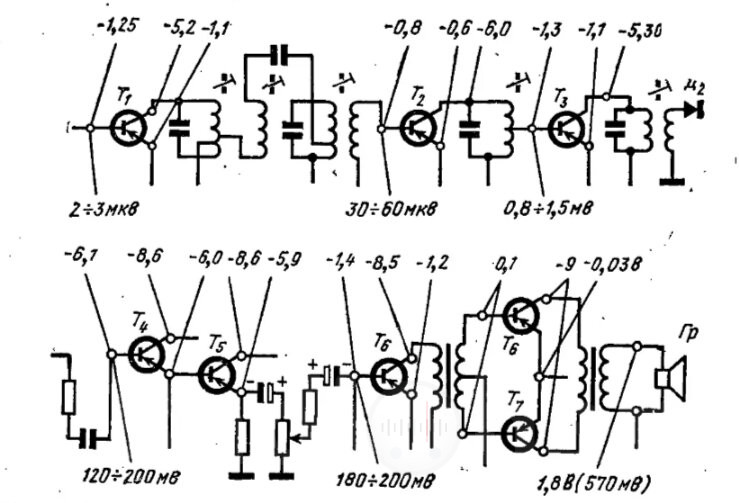

Преобразователь частоты и гетеродин. Преобразователь частоты собран на транзисторе Т1 типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин работает по схеме индуктивной трехточки. Напряжение гетеродина подается на эмиттер, а напряжение входного сигнала — на базу транзистора Т1 В коллекторную цепь преобразователя частоты включен трехконтурный фильтр сосредоточенной селекции (ФСС) с полосой пропускания 8—9 кгц на уровне —6 дб. ФСС с базой первого каскада усилителя ПЧ имеет слабую трансформаторную связь. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Т1 2—3 мкв при выходном напряжении на нагрузке усилителя НЧ 0,61 в.
Усилитель ПЧ и детектор. Двухкаскадный усилитель ПЧ собран на транзисторах Т2 и T3 типа ГТ309В, включенных по схеме с общим эмиттером. Оба каскада собраны по резонансной схеме, в коллекторные цепи их включены широкополосные контуры L13C15 и L14С34. Полоса пропускания первого контура на уровне—6 дб 20—22 кгц, а второго 40—45 кгц. Нагрузкой второго каскада усилителя ПЧ служит детектор, собранный на диоде Д1 типа Д9В.
Нагрузкой детектора по переменному току служит
