🔌Технические характеристики электрофона Рогнеда:
- Диаметр долгоиграющей пластинки: 175 мм
- Скорость вращения диска проигрывателя: 33 об/мин
- Выходная мощность: 0,5 ва
- Чувствительность: 250 мв
- Полоса воспроизводимых частот: 200...6000 Гц
- Коэффициент нелинейных искажений, не более 3%
- Источник питания: 6 элементов типа 373
- Напряжение питания: 9,0 в
- Потребляемая мощность: 15 Вт
- В модели применён громкоговоритель типа 1ГД-28.
- Применён двигатель: ДРВ-0,1.
- Размеры электрофона: 316х200х100 мм
- Вес: 2,8 кг
📖История и описание электрофона Рогнеда:

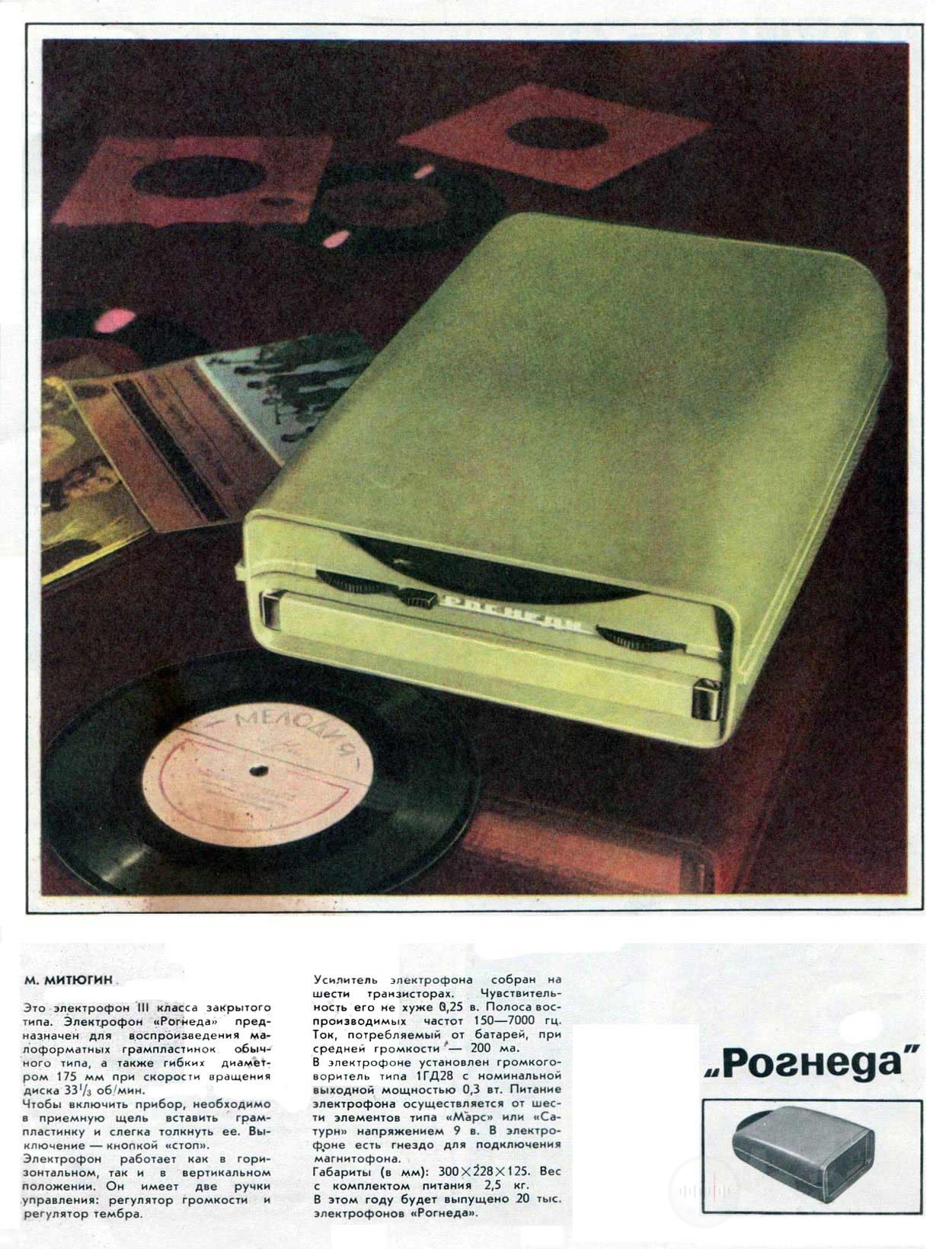

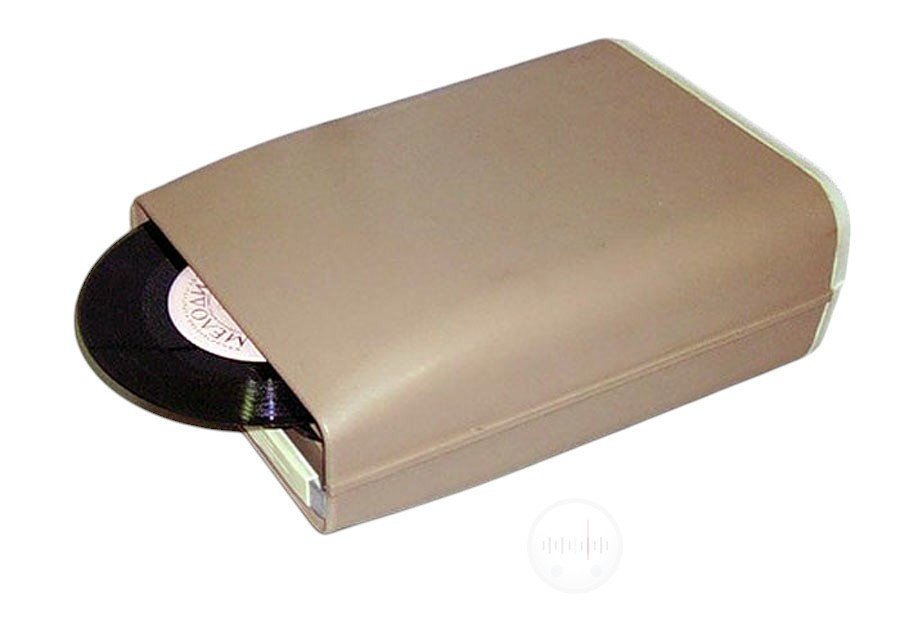

Портативный транзисторный электрофон «Рогнеда» — это советский транзисторный переносной проигрыватель виниловых пластинок, выпускавшийся с начала 1970 года Саратовским заводом точной электромеханики. Электрофон имел 3 классность. Рассчитан на полуавтоматическое проигрывание грампластинок миньонов диаметром 175 мм в стационарных условиях и в умеренном движении. Скорость вращения диска 33 об/мин. Питание электрофона осуществляется от 6-ти батарей (элементов А-373) Корпус изготавливался из пластика, часто в светлых тонах (белый, бежевый) и красный. Электрофон имеет ручку для удобной переноски.

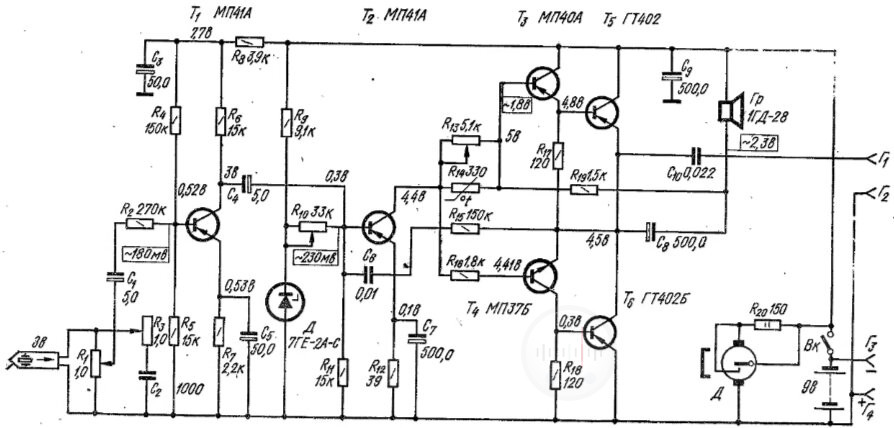

Принципиальная электрическая схема электрофона Рогнеда:
Усилитель электрофона «Рогнеда» — четырехкаскадный (рис. 1) Первые два каскада собраны на транзисторах T1 и Т2 по схеме с общим эмиттером. Связь между каскадами — реостатно-емкостная. Звукосниматель Зв подключен к потенциометру R1, который является регулятором громкости воспроизведения грамзаписи. Во входную цепь усилителя включена цепочка R3C2 коррекции частотной характеристики в области высоких частот (регулятор тембра). Как в первом, так и во втором каскадах усилителя применена эмиттерная стабилизация рабочей точки транзисторов. Кроме того, напряжение смещения на базе транзистора Т2 стабилизировано опорным диодом 7ГЕ-2АС.
Выходной каскад выполнен по двухтактной бестрансформаторной схеме на составных транзисторах. В предоконечном каскаде применены транзисторы с различной проводимостью (Т3— р-n-р, T4 — n-p-n), а на выходе усилителя включены транзисторы типа ГТ 402Б. По отношению к источнику питания коллекторно-эмиттерные переходы транзисторов Т5 и Т6, образуют последовательную цепь. Громкоговоритель Гр подключен параллельно этим транзисторам через переход- ной конденсатор С8. Выходные и второй каскады предварительного усилителя охвачены отрицательной обратной связью (R15, С6). Температурная стабилизация выходного каскада обеспечивается терморезистором R14, включенным в базовые цепи транзисторов T3 и T4.
Конструкция и детали:

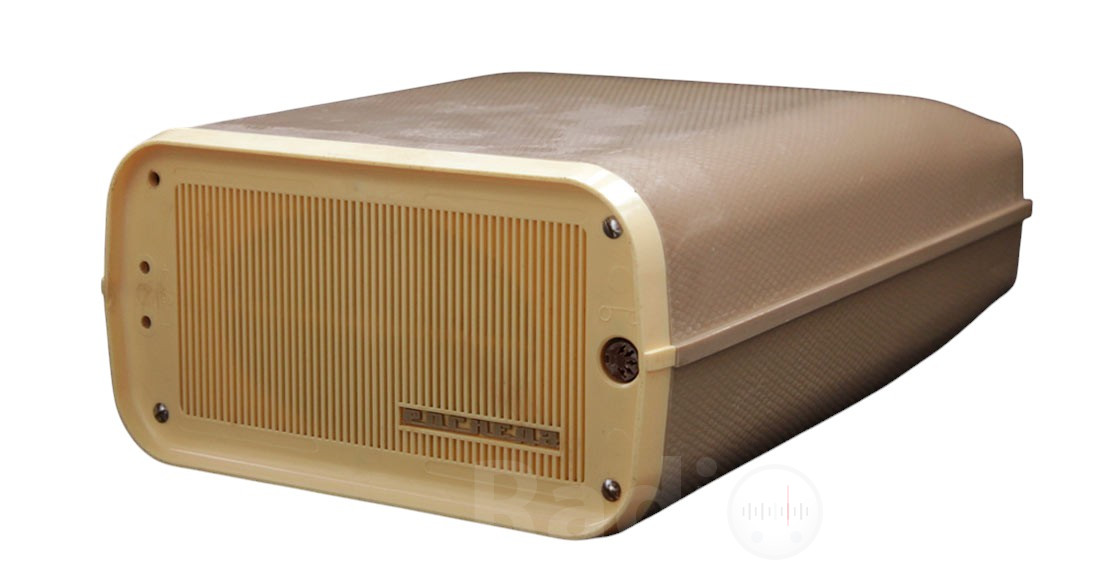

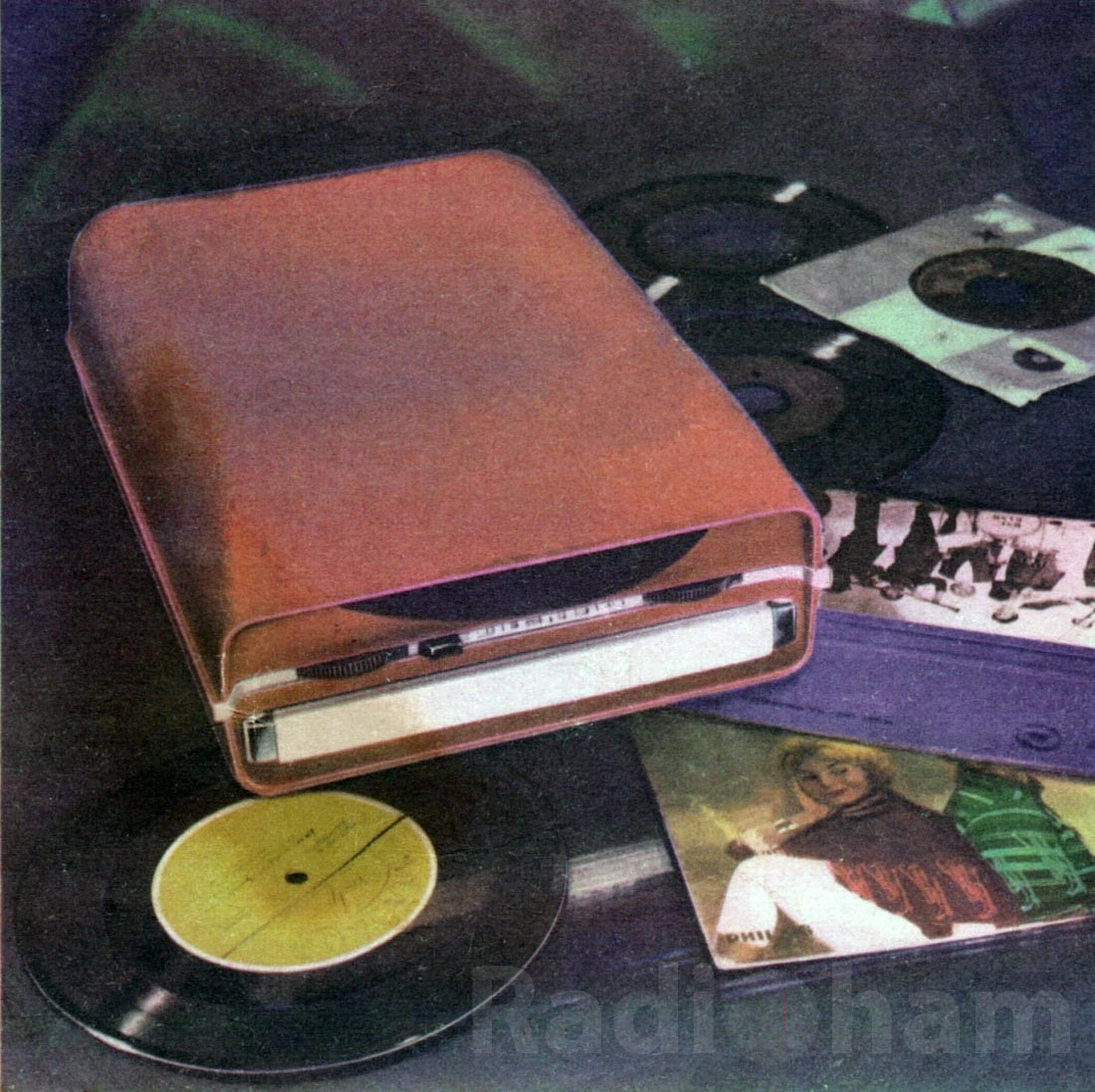

Корпус электрофона выполнен из двухцветного ударопрочного полистирола или сополимера и оформлен планками с надписями, заключенными в хромированные металлические рамки. Внутри корпуса расположен несущий полистироловый каркас, на котором установлены основные узлы: УНЧ, плата электропроигрывающего устройства, динамический громкоговоритель, батарейный отсек.

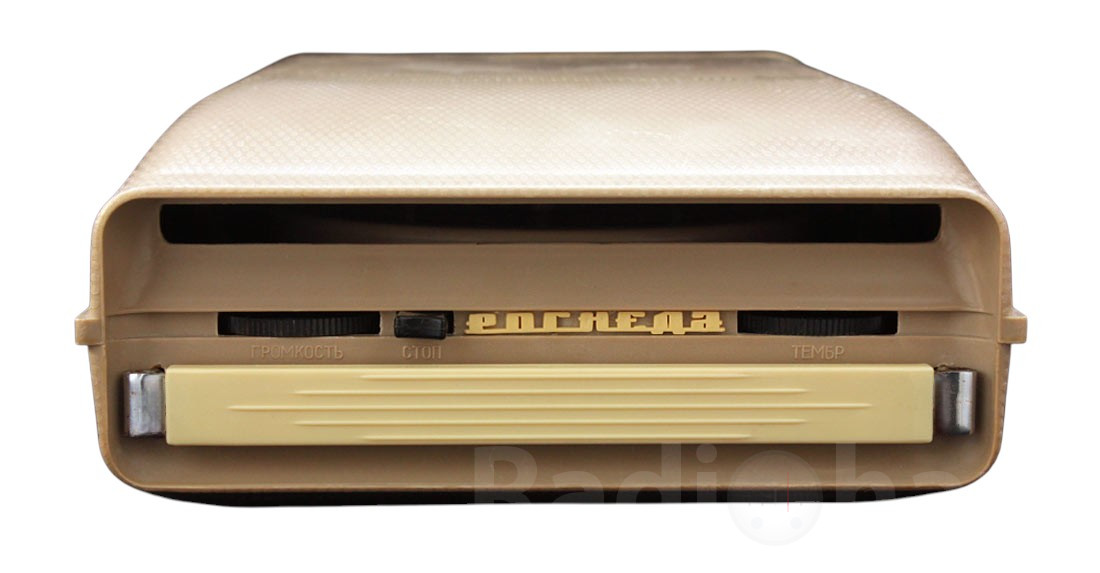

Все органы управления выведены на переднюю стенку электрофонов. Для установки и снятия грампластинок в корпусе имеется специальная приемная щель. Автоматическое выталкивание грампластинок из приемной щели, включение и выключение источника питания, спускание и подъем звукоснимателя обеспечивается специальным кулачковым механизмом, который управляется головкой звукоснимателя при попадании ее иглы на выводную канавку проигрываемой пластинки. При нажатии кнопки «Стоп» в любой момент электрофон выключается и пластинка из щели выталкивается.
