🔌Технические характеристики радиолы Беларусь 62:
- Диапазон принимаемых частот:
Длинные волны — ДВ: 150-408 кГц (2000 — 723 м);
Средние волны — СВ: 520 — 1605 МГц (577 — 187,5 м);
Короткие волны — КВ 1: 11,6 — 12,1 МГц 25,85 — 24,8 м);
Короткие волны — КВ 2: 9,3 — 9,8 МГц (33,5 — 30,7 м);
Короткие волны — КВ 3: 4,0 — 7,6 МГц (75,0 -39,5 м).
УКВ: 65,8 — 73 МГц (4,56 — 4,11 м).
- Промежуточная частота для диапазона УКВ 8,4 МГц, для остальных диапазонов 465 кГц.
- Чувствительность в диапазоне УКВ не хуже 10 мкВ, в других диапазонах 100 мкВ, с гнезд звукосниматели не хуже 0,25 В
- Избирательность: ослабление чувствительности в диапазоне УКВ при расстройке +-250 кГц не менее 40 дБ, при расстройке на +-10 кГц в диапазонах длинных и средних волн не менее 60 дБ.
- Частотная характеристика: полоса пропускания обеспечивает в УКВ диапазоне воспроизведение частот 80...12000 Гц.
- Выходная мощность: 4 Вт
- Питание от сети переменного тока напряжением, 110, 127 и 220 В.
- Радиоприемник потребляет не более 100 Вт.

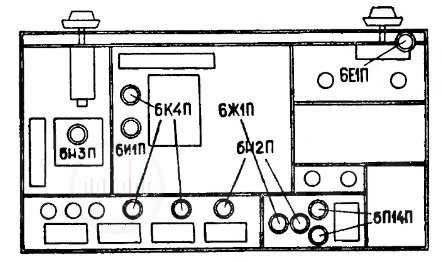

- В радиоле применены радиолампы:
- 6НЗП —усилитель высокой частоты и преобразователь УКВ диапазона.
- 6К4П — усилитель высокой частоты AM и усилитель промежуточной частоты ЧМ.
- 6И1П — преобразователь AM.
- 6К4П — усилитель промежуточной частоты AM и ЧМ.
- 6К4П — усилитель промежуточной частоты AM и ЧМ.
- 6Н2П — детектор AM и АРУ.
- 6Ж1П — предварительный усилитель напряжения низкой частоты.
- 6Н2П — усилитель напряжения низкой частоты и фазовращатель.
- 6П14П — 2 шт. оконченный двухтактный усилитель мощности.
- 6Е1П — оптический индикатор настройки.
- Полупроводниковые элементы:
- Д2В — частотный детектор.
- Д2В — ограничитель, осуществляющий подавление паразитной амплитудной модуляции.
- АВС-120-270 — выпрямитель — 1 шт.
Лампочки освещения шкалы — 6,3 в; 0,28 а — 2 шт. Предохранитель на 1 ампер — 1 шт. Громкоговорители: типа 4ГД-7 — 2 шт.; типа 1 ГД-18 — 2 шт. и типа ЗГД-15 — 1 шт.
📖История и описание радиолы Беларусь 62:

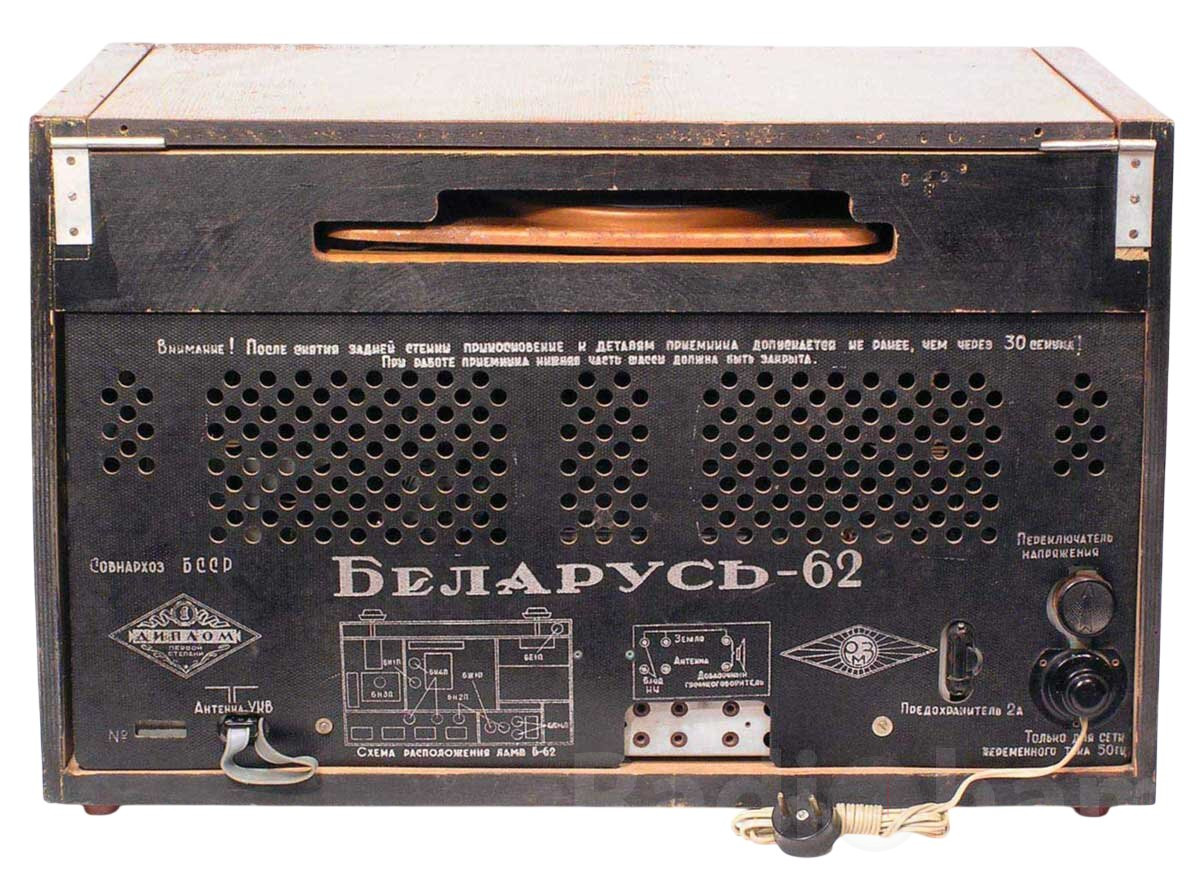

Радиола «Беларусь-62» с 1-кв 1962 года производства Минского радиозавода МРП СССР представляет собой одиннадцати ламповый супергетеродин первого класса с питанием от сети переменного тока. Радиола предназначена для приема передач радиостанций в диапазонах длинных, средних и коротких волн с амплитудной модуляцией (AM) и местных УКВ радиостанций с частотной модуляцией (ЧМ), а также для воспроизведения долгоиграющей и обычной граммофонной записи на скоростях вращения 16, 33, 45, 78 об/мин. Радиола имеет шесть диапазонов: длинноволновый, средневолновый, три коротковолновых и один ультракоротковолновый.
Акустическая система радиолы состоит из пяти громкоговорителей — двух низкочастотных и трех высокочастотных. Эта система обеспечивает воспроизведение широкой полосы звуковых частот.
В радиоле имеется: внутренняя ферритовая поворотная антенна, которая позволяет производить прием радиостанций в диапазоне длинных и средних волн с меньшим уровнем помех, и внутренняя УКВ антенна.
Раздельная регулировка тембра на низких и высоких звуковых частотах позволяет получить в зависимости от характера передачи наиболее приятный для слушателя тембр звучания. Регулятор ширины полосы, объединенный с регулятором высоких частот, осуществляет плавную регулировку полосы пропускания по промежуточной частоте. Кроме плавных регуляторов тембра, в радиоле имеется тонрегистр, который позволяет нажатием кнопки установить тембр, соответствующий принимаемой передаче.
Назначение ручек управления радиолы Беларусь 62:
Левая малая ручка — регулятор громкости; левая большая ручка осуществляет поворот внутренней магнитной антенны; левая ручка, расположенная под шкалой—регулятор высоких звуковых частот и ширины полосы пропускания AM сигналов; правая ручка, расположенная под шкалой,— регулятор низких звуковых часто
