Реаниматор кинескопов МРК 1

🔌Технические характеристики реаниматора кинескопов МРК 1:

• Напряжение питающей сети переменного тока, при частоте 50 Гц — 220 +-11 В
• Мощность, потребляемая прибором: не более 10 Вт
• Масса: не более 0,8 кг
• Габаритные размеры: длина 170 мм ширина 85 мм высота 75 мм

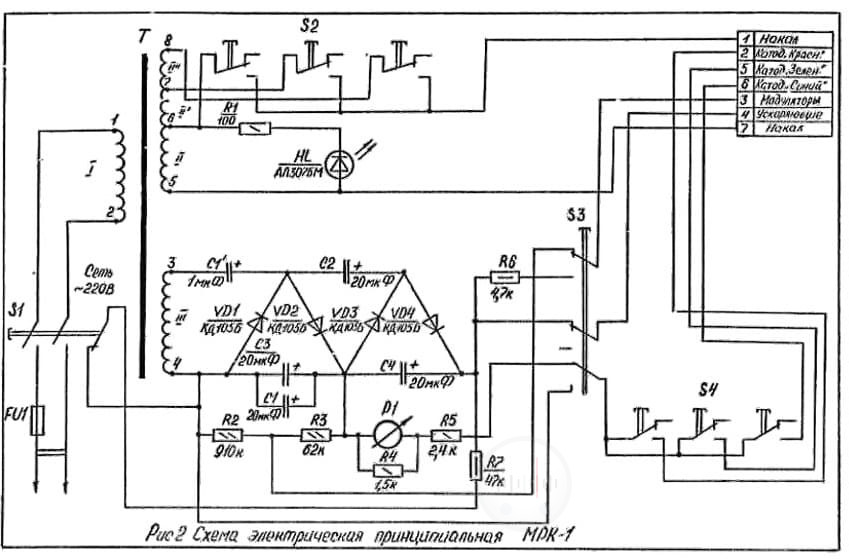

📖История и описание реаниматора кинескопов МРК 1:

Малогабаритный реаниматор кинескопов МPK-1 предназначен для оценки качества катодов кинескопов и восстановления работоспособности кинескопов черно-белого и цветного изображения вышедших из строя в следствии снижения тока эмиссии катодов в результате длительной (более 4-х лет) эксплуатации кинескопа или повышения тока утечки между электродами. Демонтаж кинескопа при этом из корпуса не требуется. МРК предназначен для эксплуатации в диапазоне температур окружающей среды от 5°С до 40°С.

Прибор следует оберегать от ударов и падений. Не закручивать и не перегибать под острым углом соединительный кабель блока панелей.

При присоединении блока панелей к кинескопу не допускать радиальных и вращательных смещений с целью предупреждения повреждения цокольной части горловины кинескопа.

Внимание! При работе прибора на разъемах блока панелей присутствует высокое напряжение — 600 В и выше.

Подготовка к работе с МРК-1:

Перед включением прибора необходимо присоединить блок панелей соответствующим гнездам и проверяемому кинескопу и
выходному разъему на приборе МPK-1. Кнопка «Сеть» при этом должна быть выключена.

Порядок работы с МРК-1:

Кнопкой «Сеть» включить прибор, при этом должен загореться светодиод на передней панели.

Нажатием кнопки 6,3 В подать напряжение накала на подключенный кинескоп.

После прогрева в течение 3-5 минут, последовательным нажатием кнопок «С», «3», «К» по показаниям измерительного прибора оценивают состояние катодов соответствующих пушек «синей», «зеленой», «красной».

Расположение стрелки прибора в красном секторе, указывает на нормальное состояние соответствующего катода.

Если стрелка прибора находится в черном секторе в пределах  отметок -5...0, то состояние катода удовлетворительное.
При этом, если разброс показаний относительно остальных катодов не превышает одного интервала на шкале прибора, то установка баланса белого не представляет трудностей и частичную потерю цветопередачи нужно компенсировать регулировкой телевизора.

Если же стрелка находится ниже отметок -5...-10 по шкале прибора, то соответствующий катод требует восстановления эмиссии.

Примечание: Если показания измерительного прибора при оценке катодов, отличаются более чем на два интервала (стрелка находится в черном секторе при измерениях на любом из катодов), то установка баланса белого путем регулировки телевизора становится весьма проблематичной.

Режим восстановления с помощью МРК-1:

При восстановлении попользуется эффект разрушения оксидной пленки оксидированных катодов искровым разрядом.

Восстановление катода производят после оценки состояния катодов.

Режим восстановления производят при номинальном напряжении накала 6,3, В

Соответствующей кнопкой «К»,«3»,«С» подключают катод требующий восстановления и кратковременно нажимают на кнопку «ТОК». При этом происходит разряд между катодом и модулятором.

Дают выдержку времени не менее 1 мин. на остывание катода и оценивают результат восстановленная по показанию измерительного прибора.

Восстановление катода черно-белых кинескопов производят при нажатой кнопке «К»

После восстановления для более объективной оценки состояния катодов переключают напряжение накала в положение «6,3 В» и поочередным переключением кнопок «К», «З», «С» считывают показания прибора.

Если после проведения операций восстановления не наблюдается необходимо качества катодов, ибо восстановление можно повторить, но при повышенном напряжении накала, что достигается нажатием кнопки «6,3 В» и прогревом кинескопа не 5 минут.

Во избежание разрушения покрытий катодов, режим восстановления не рекомендуется применять более 3 раз для каждого катода. Если после проведенных операций показания не меняются, то восстановлению не подлежит и его следует заменить на новый.
