🔌Технические характеристики электрофона Лидер 206 :
- Частота вращения диска: 45,11; 33,33
- Чувствительность для входа, не хуже, В:
«Усилитель 3Ч» — 0,25
«Линия» -15
- Полоса воспроизводимых звуковых частот, Гц;
по электрическому напряжению 50...12500
с внутренней акустической системой 100...10000
с внешней акустической системой 80...12000
- Коэффициент гармоник, не более 3%
- Уровень рокота 31дБ
- Уровень электрического фона 46 дБ
- Коэффициент детонации, 0,25%
- Регулировка тембра звуковых частот, не менее 8 дБ
- Регулировка громкости, не менее 60 дБ
- Пределы регулировки стереобаланса, не менее 8 дБ
- Рассогласование частотных характеристик стереофонических каналов, не более 2 дБ
- Номинальная выходная мощность, Вт:
с внутренней акустической системой — 2
с внешней акустической системой — 4
- Максимальная выходная мощность, Вт:
с внутренней акустической системой — 3
с внешней акустической системой — 6
- Источник питания: Сеть 50 Гц 220 В или 6 элементов типа 373
- Напряжение питания: 12 В
- Габаритные размеры, мм:
звуковоспроизводящего устройства 390х285х110
электропроигрывателя 380х260х85
акустической системы 340х325х100
- Масса, кг:
звуковоспроизводящего устройства — 5
электропроигрывателя — 3
акустической системы — 3
📖История и описание электрофона Лидер 206:

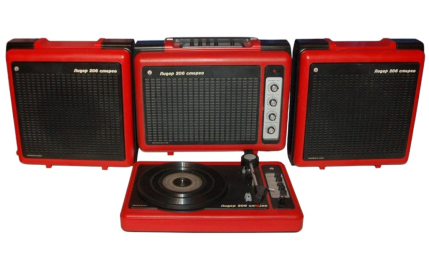

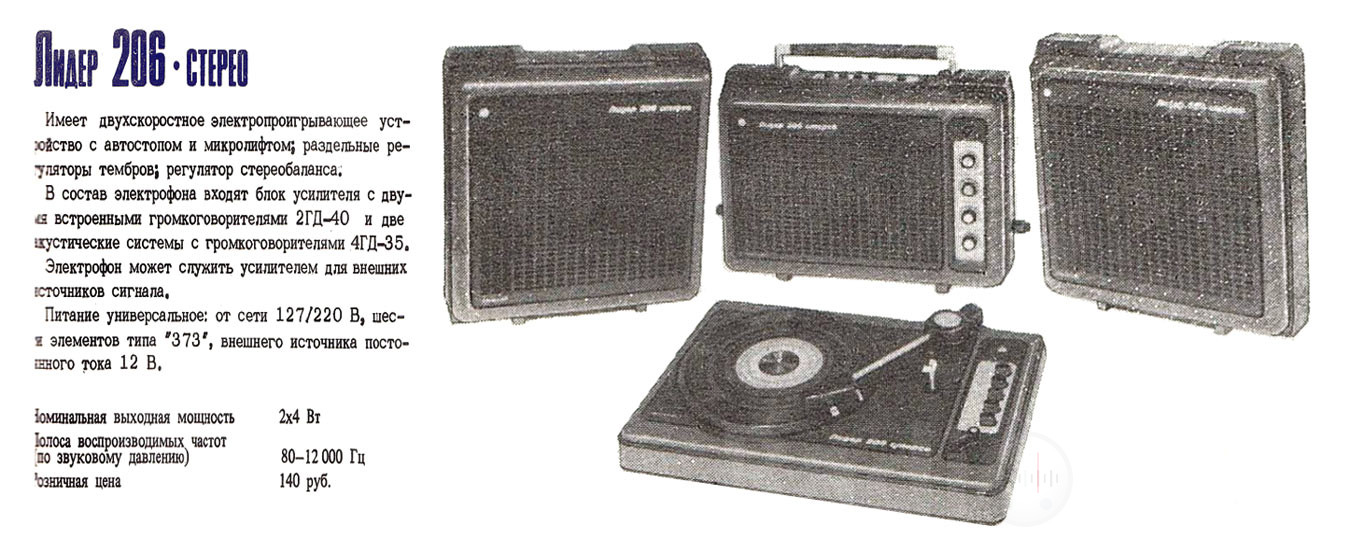

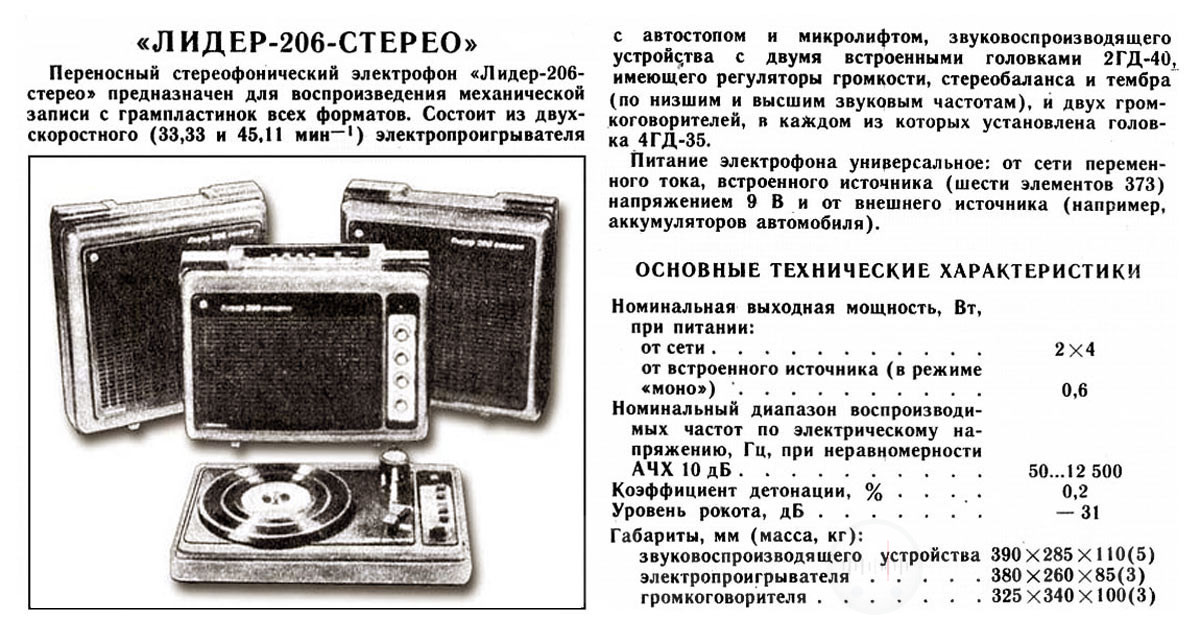

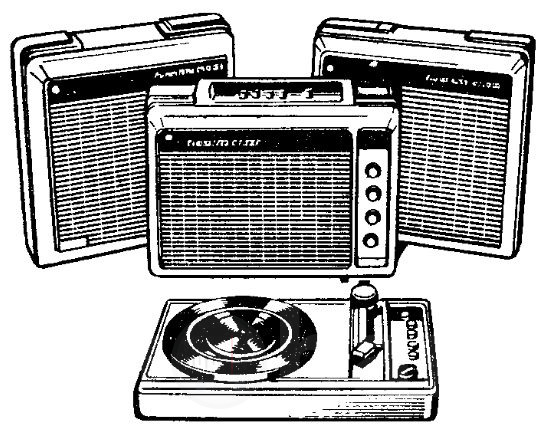

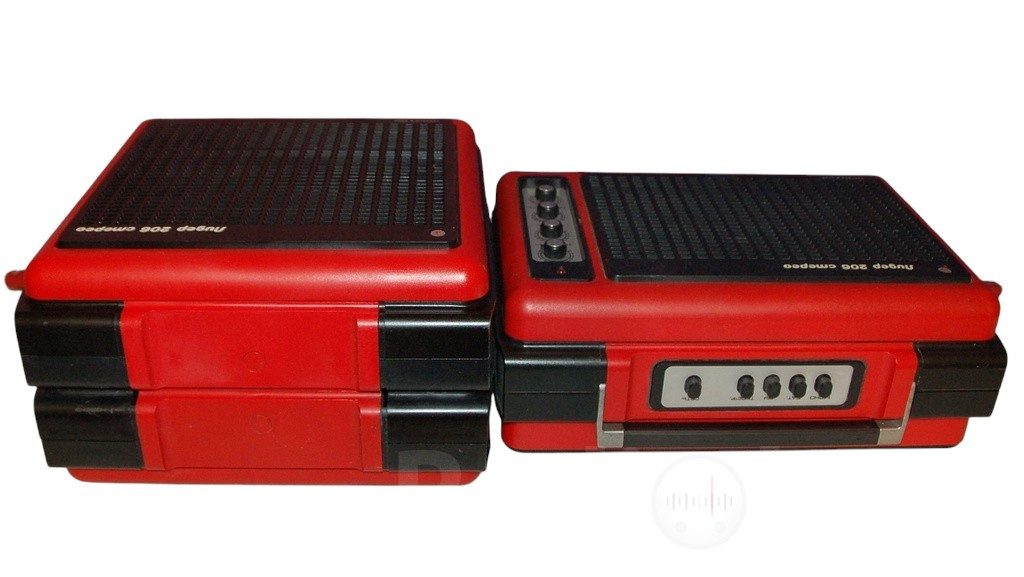

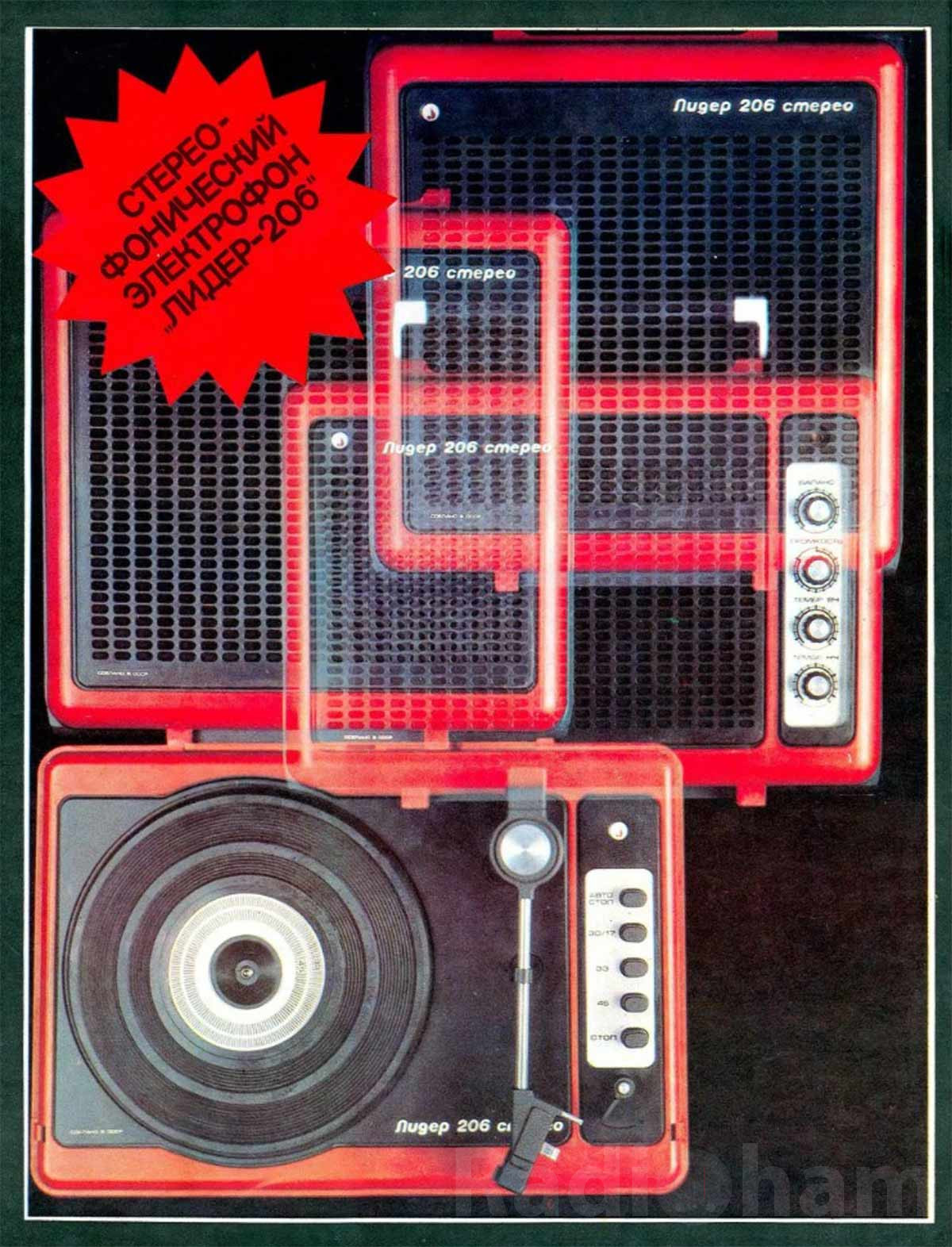

Электрофон «Лидер-206-стерео» — стереофонический стационарный электрофон второй группы сложности, с 1980 года выпускал Саратовский завод «Корпус». Электрофон предназначен для воспроизведения стереофонических и монофонических грампластинок, прослушивания с приемника стереофонических и монофонических передач, воспроизведения магнитной записи от магнитофона.
Принципиальная схема электрофона Лидер 206:

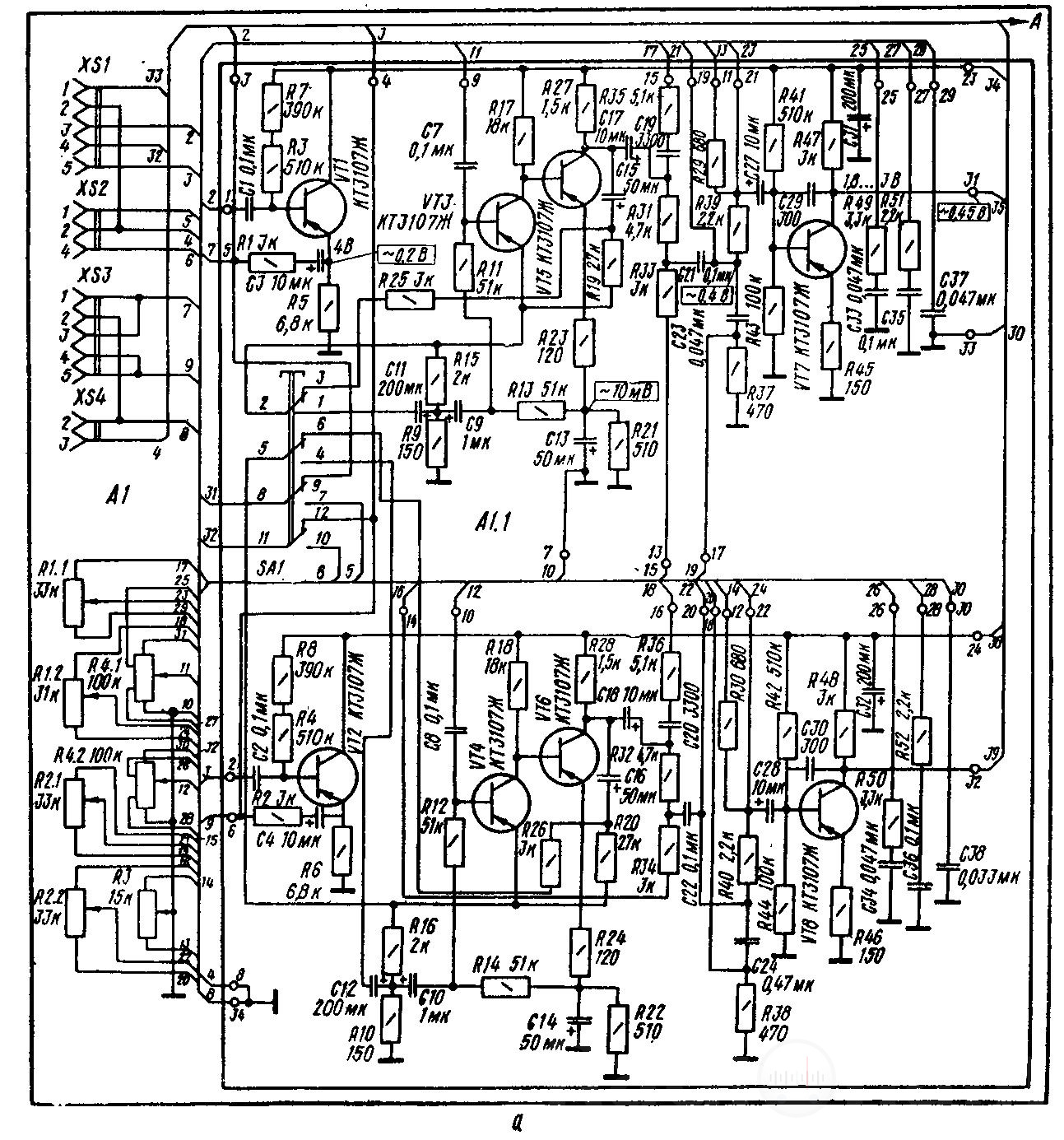

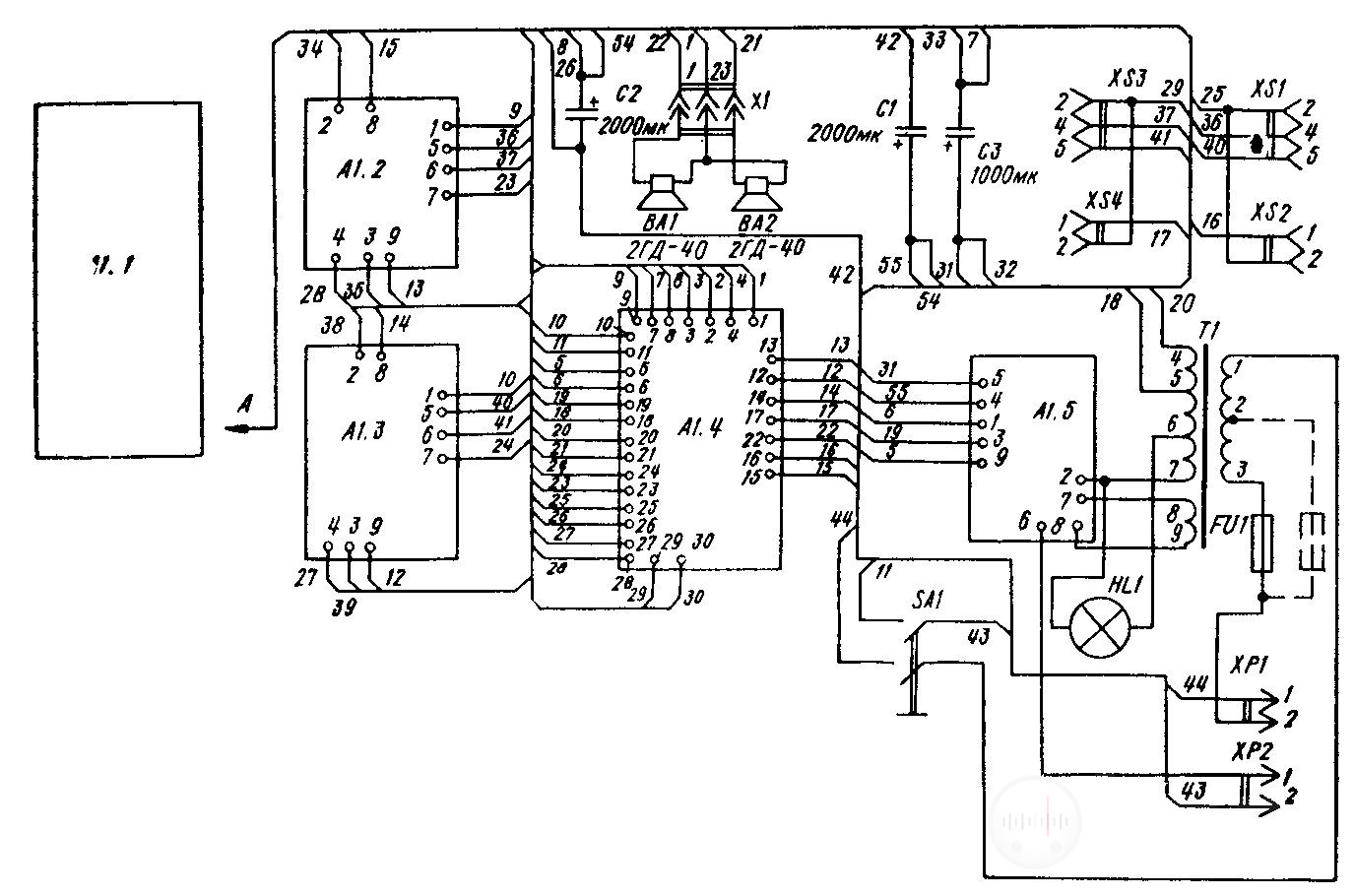

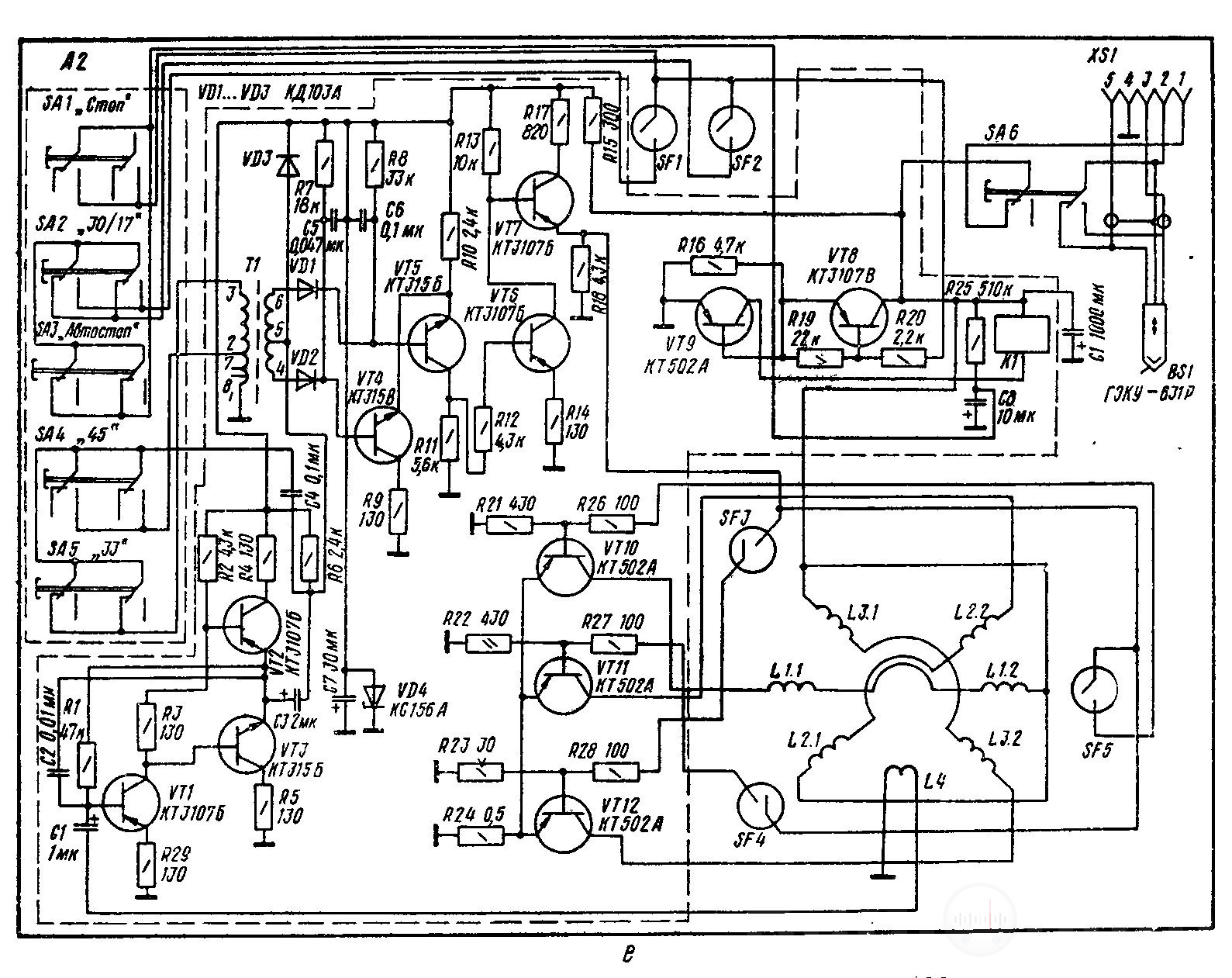

Электрическая схема (рис. 80) и конструкция электрофона состоят из следующих блоков (рис. 81): предварительного усилителя (А1.1), усилителя мощности (А1.2, А1.3), переключателей (А1.4), выпрямителей (А1.5), блока управления частотой вращения двигателя (Л2) и акустических систем (АЗ, А4).
Предварительный усилитель (А1.1) двухканальный. Первый каскад выполнен на транзисторе VT1 по схеме эмиттерного повторителя. Это необходимо для согласования выхода звукоснимателя с внешними входами. Второй каскад выполнен на транзисторах VT4, VT6, соединенных между собой гальванически. Каскад охвачен отрицательной обратной связью (R19R25). Глубина отрицательной обратной связи коммутируется с помощью переключателя 5Д. С выхода транзистора VT6 сигнал через конденсатор СП поступает на схему регулирования тембра ВЧ и НЧ. 192
В электрофоне предусмотрена раздельная регулировка тембра по НЧ (R2) и ВЧ (R1). Конденсаторы С21, С23 и резисторы R2.1, R33, R37 образуют делитель напряжения НЧ, а конденсаторы С19, С37 и резисторы R1.1, R35 — делитель напряжения ВЧ. Регулировка баланса усилителя осуществляется резистором R3. С регуляторов тембра сигнал поступает на промежуточный усилитель (VT7).

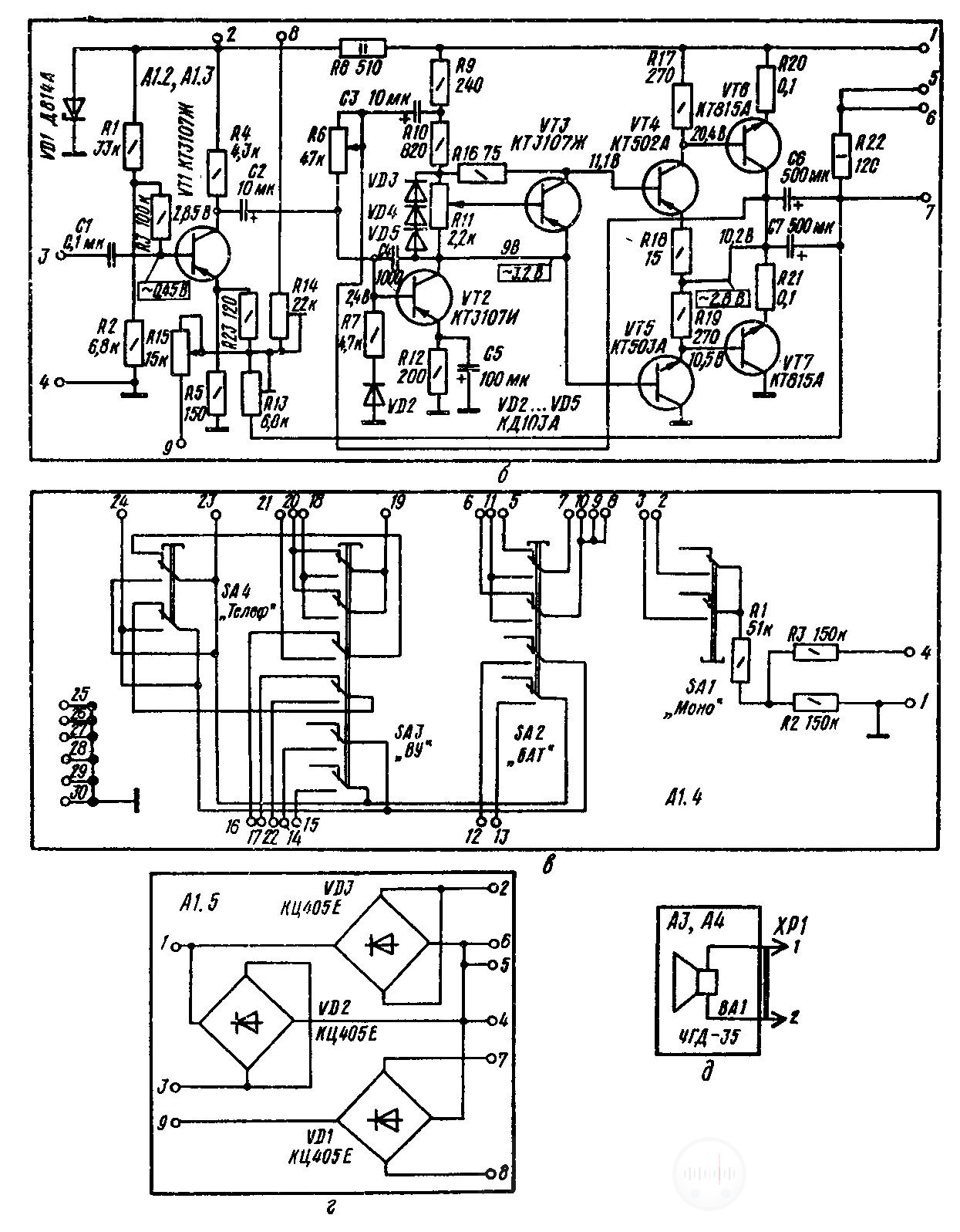

Усилитель мощности (А1.2, А 1.3) выполнен по бестрансформаторной схеме. Температурная стабилизация усилителя мощности осуще
