Электрофон Спутник 304

Электрофон Спутник 304

🔌Технические характеристики электрофона Спутник 304:

  • Номинальное напряжение питания от сети переменного тока: 220 В.
  • Выходная мощность:

Номинальная — 1,5 Вт

Максимальная — 3 Вт

  • Номинальное электрическое сопротивление громкоговорителя—8 Ом.
  • Диапазон воспроизводимых частот по звуковому давлению при неравномерности не более 14 дБ — не уже 125...7100 гц.
  • Пределы регулирования тембра не менее 7 дБ.
  • Пределы регулирования громкости  не менее 40 дБ.
  • Потребляемая мощность при выходной мощности

Рвых—0,4

Рвых. ном — не более 25 Вт.

  • Частота вращения ЭПУ — 33 1/3 об/мин.
  • Электропроигрывающее устройство типа 3-ЭПУ-38МП
  • Встроенная акустическая система с громкоговорителем 3ГДШ-2-8-100.
  • Масса электрофона с коробкой: 7 кг.

📖История и описание электрофона Спутник 304:

Электрофон сетевой транзисторный «Спутник-304» с начала 1987 года выпускал Ленинградский электромеханический завод Спутник. Электрофон 3-й группы сложности «Спутник-304» соответствует требованиям ГОСТ 11157—80 и технических условий 65 8512 3012 ТУ. Электрофон предназначен для воспроизведения звукозаписи с грампластинок всех форматов. Электрофон состоит из корпуса, электропроигрывающего устройства типа 3-ЭПУ-38МП, транзисторного усилителя низкой частоты и встроенной акустической системы с громкоговорителем ЗГДШ-2-8-100.

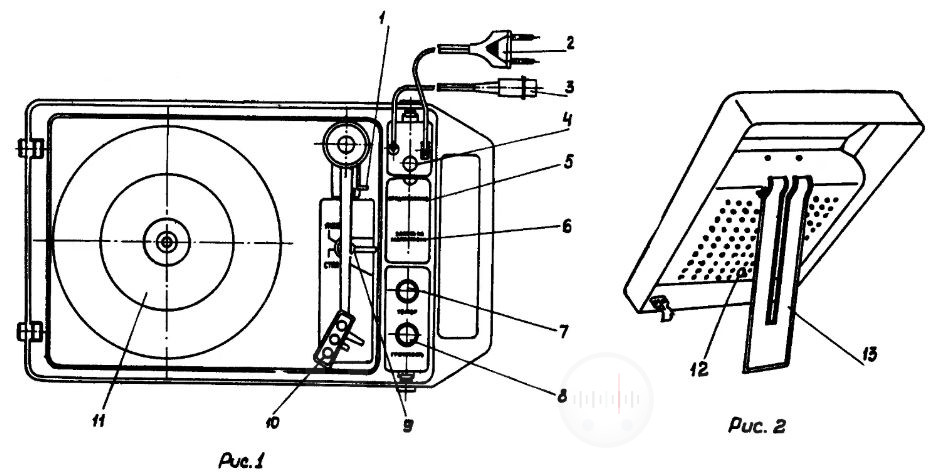

Рис. 1,2. Расположение и назначение элементов управления и розеток для подключения электрофона «Спутник-304»

  1. микролифт
  2. шнур питания
  3. шнур для подключения верхней крышки с громкоговорителем
  4. индикатор включения
  5. гнездо предохранителя
  6. розетка для подключения к магнитофону или радиотрансляционной сети
  7. ручка регулятора тембра
  8. ручка включения электрофона и регулятора громкости
  9. ручка пуска и остановки электропроигрывающего устройства
  10. звукосниматель
  11. диск
  12. розетка для подключения громкоговорителя верхней крышки
  13. кронштейн-подставка верхней крышки с громкоговорителем.

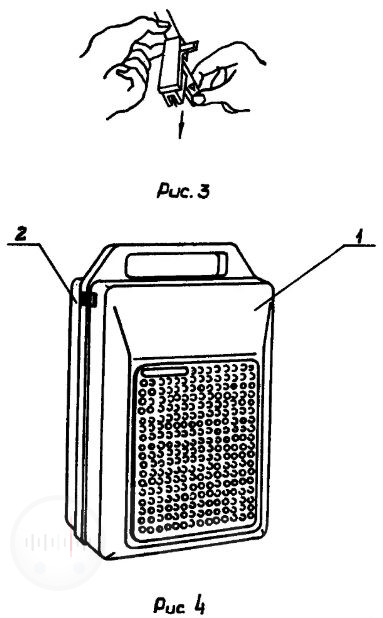

Рис. 3 Рычаг головки звукоснимателя. Рис. 4 Крышка электрофона.

В случае износа или поломки иглы замените головку звукоснимателя. Для замены головки поверните рычаг головки вниз и, придерживая рукой звукосниматель, потяните головку за рычаг вперед. Установку головки производите в обратном порядке (рис. 3).

Для включения электрофона нужно снять верхнюю крышку. Для снятия крышки необходимо одновременно нажать на кнопки замков (рис. 4 поз. 2), после чего повернуть крышку вверх с последующим освобождением ее от зацепления с нижним корпусом.

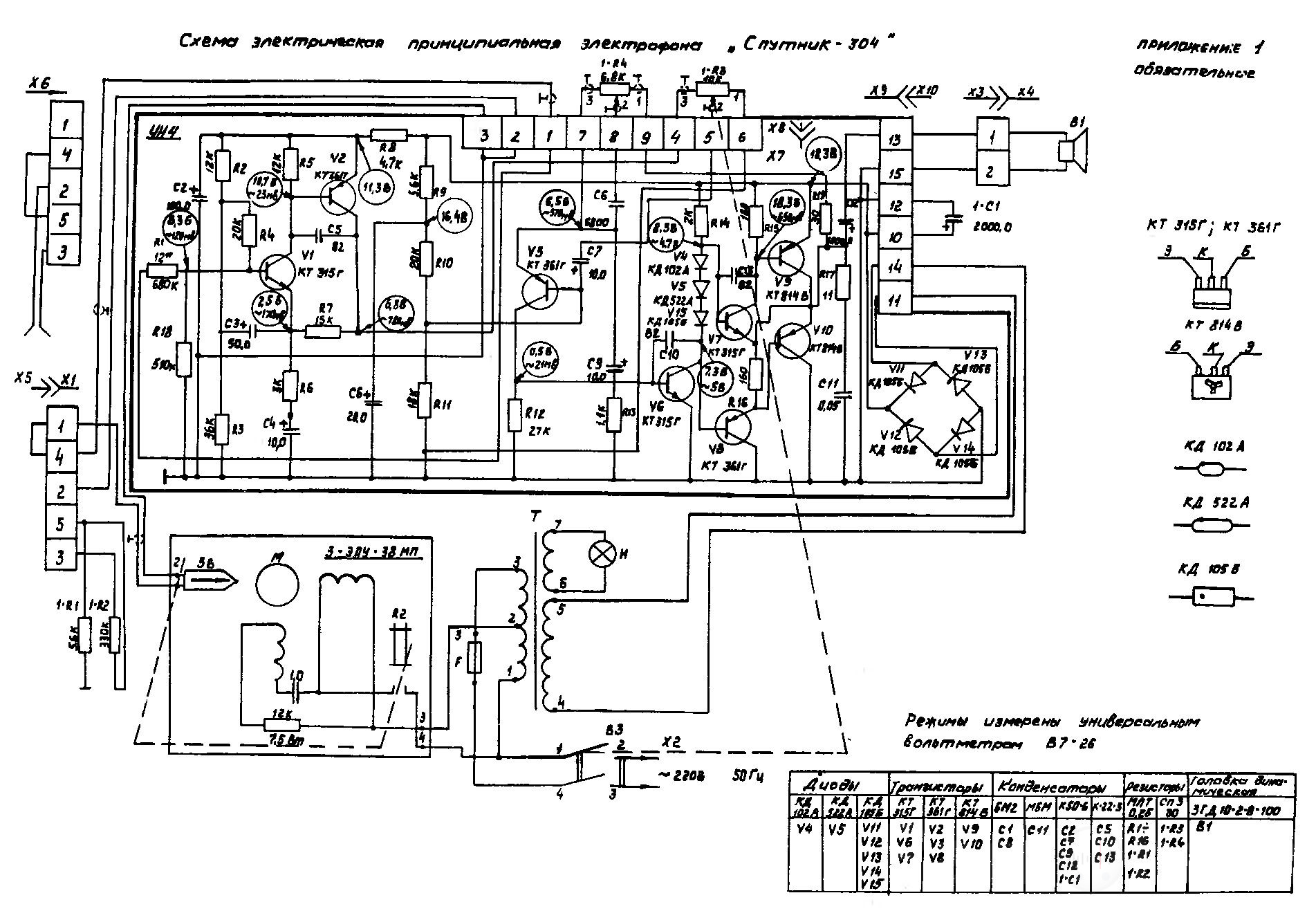

Схема электрическая принципиальная электрофона «Спутник-304»

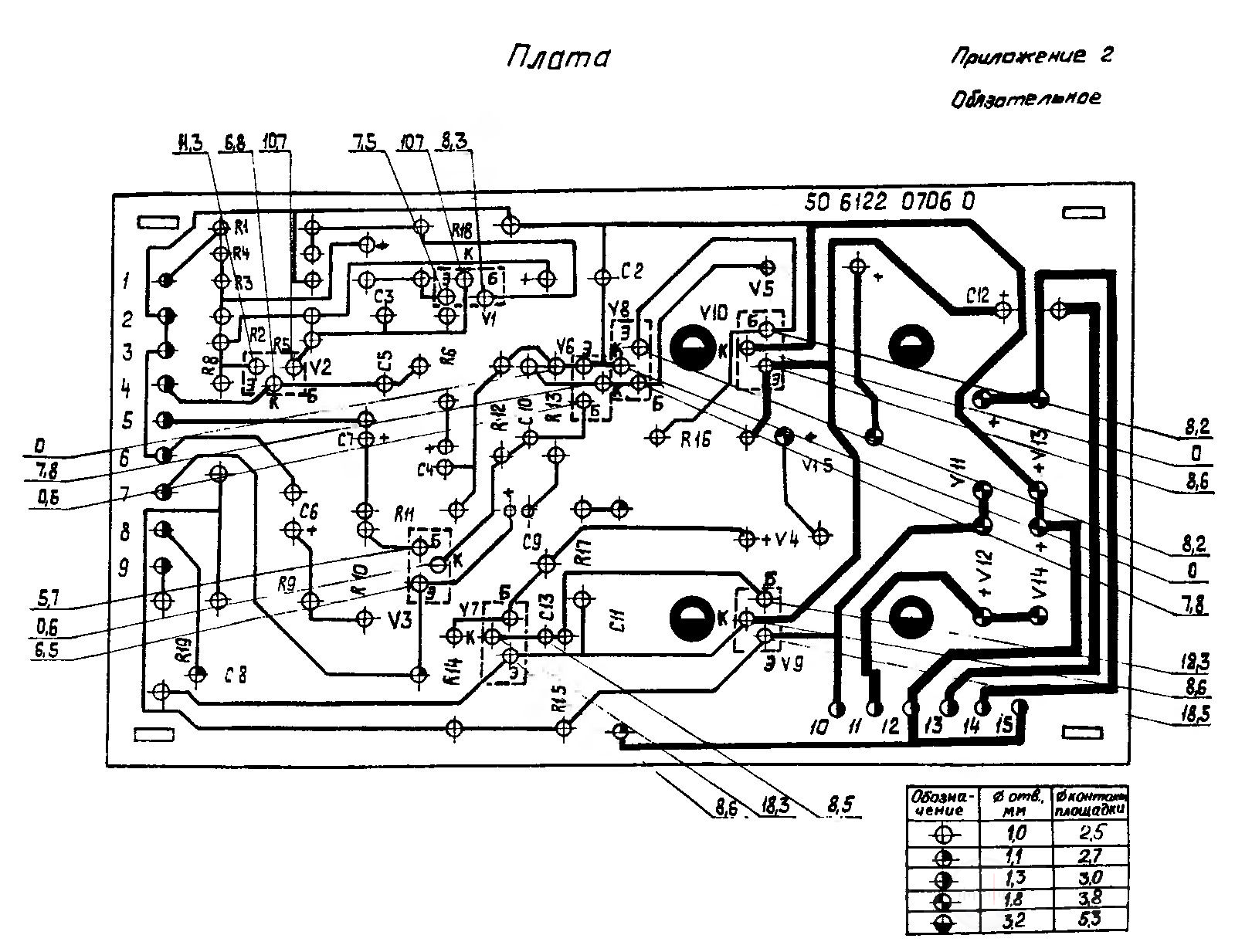

Печатная плата с обозначением деталей электрофона «Спутник-304»

📁Дополнительная информация электрофона Спутник 304:

Обложка руководства по эксплуатации электрофона «Спутник-304»
