🔌Технические характеристики приставки П СК Д 5 1:

  • Диапазон принимаемых частот 470...640 МГц (каналы с 21-го по 41-й).
  • Вход приставки несимметричный, волновое сопротивление антенного кабеля — 75 Ом.
  • Напряжение питания 220 В+5%-1О% частота 50 Гц.
  • Потребляемая мощность, не более 5 Вт.
  • Масса приставки не более — 0,9 кг.

📖История и описание приставки П СК Д 5 1:

Приставка «П-СК-Д-5-1» (Ростов-Дон) с 1980 года выпускалась а/я 370. Приставка-селектор каналов дециметрового диапазона П-СК-Д-5-1 является модернизацией по внешнему виду приставки П-СЖ-Д—5.

Приставка П-СК—Д—5—1 обеспечивает прием телевизионных сигналов на любом из 20 каналов в дециметровом диапазоне волн (с 21-го по 41-й) и преобразование их в сигналы метрового диапазона (1-й, 2 канал).

Приставка предназначена для работы с телевизионными приемниками метрового диапазона любого типа и класса без дополнительной переделки.

В качестве приемной антенны необходимо использовать комнатную телевизионную антенну типа АТКД-2 или наружную антенну типа АТВКД-15/21-39П, либо другие антенны дециметрового диапазона, выпускаемые промышленностью.

Приставку выпускали разные заводы, которые определяются по наименованию приставки ''Ростов-Дон'', ''Жигули'', ''Брянск'', ''Саратов'', ''Двина'', «Казань», Рубин'' и др.

Подготовка приставки к работе и работа с приставкой П-СК-Д-5-1:

Расположение и назначение элементов управления приставкой показано на рис. 1, 2. Подключите приставку к телевизору в соответствии со схемой соединений, приведенной на рис. 3.

Включите телевизор, установив предвари- тельно переключатель телевизионных каналов (ПТК) телевизионного приемника в положение 1—го канала.

Нажатием кнопки «ДМВ», расположенной на передней панели приставки П-СК-Д-5-1, включите питание приставки, при этом должен загореться индикатор включения приставки в сеть.

Перемещением ручки «Грубо» по шкале «Каналы» установите риску ориентировочно на канал, на котором ведется передача ДМВ программ в Вашей местности. Вращением ручки «Точно» добейтесь наилучшего изображения и звука. В приставке предусмотрена ручная регулировка усиления, которая осуществляется с помощью потенциометра «РРУ» через отверстие в дне основания приставки (см. рис. 2).

Необходимость регулировки усиления может возникнуть при большом уровне сигнала на входе приставки. В заводских условиях приставка настраивается на максимальное усиление и на 1-й телевизионный канал (крайнее левое положение потенциометра «Каналы» см. рис. 2).

Если в Вашей местности на 1 канале ведется передача телевизионных программ, то для приема «ДМВ» передач, вам следует переключатель телевизионных каналов (ПТК) телевизионного приемника установить в положение П канала, а потенциометр «Каналы» приставки (см. рис. 2) перевести в крайнее правое положение (положение 2).

Правильной установкой положения антенны ДМВ диапазона добейтесь качественного приема телевизионного сигнала.

Для просмотра программ метрового диапазона необходимо нажать кнопку «МВ» переключателя «ДМВ/МВ» (при этом индикатор погаснет) и установить ПТК телевизора на соответствующую программу.

Не прилагайте больших усилий, переключая переключатель «ДМВ/МВ», вращая и передвигая ручки управления.

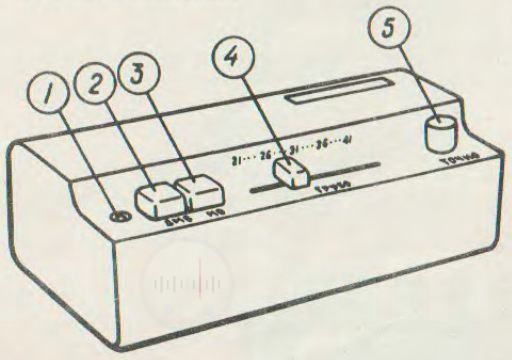

Рис. 1 Расположение органов управления на лицевой панели приставки:
1. Индикатор.
2. Кнопка «ДМВ»
3. Кнопка «МВ».
4. Ручка грубой настройки.
5. Ручка точной настройки.

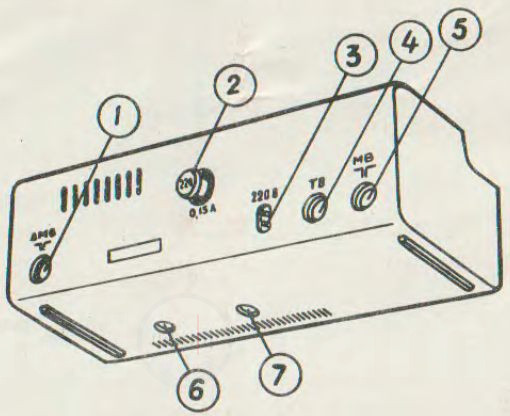

Рис. 2 Расположение гнезд для подключения внешних устройств на задней стенке основания и органов регулировки на основании приставки :
1. Гнездо «ДМВ» антенны.
2. Держатель предохранителя.
3. Подключение сети 220 В 50 Гц.
4. Гнездо подключения телевизора.
5. Гнездо «МВ» антенны.
6. Ручная регулировка усиления.
7. Установка каналов «1» и «2».

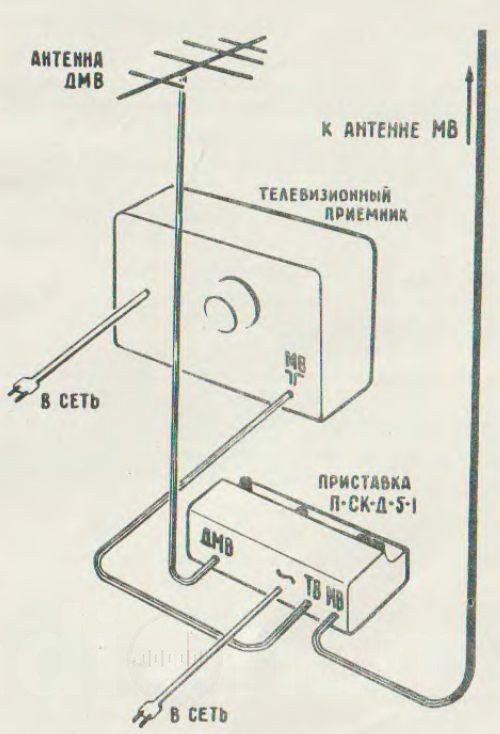

Рис. 3 Схема соединения приставки с антеннами и телевизором.

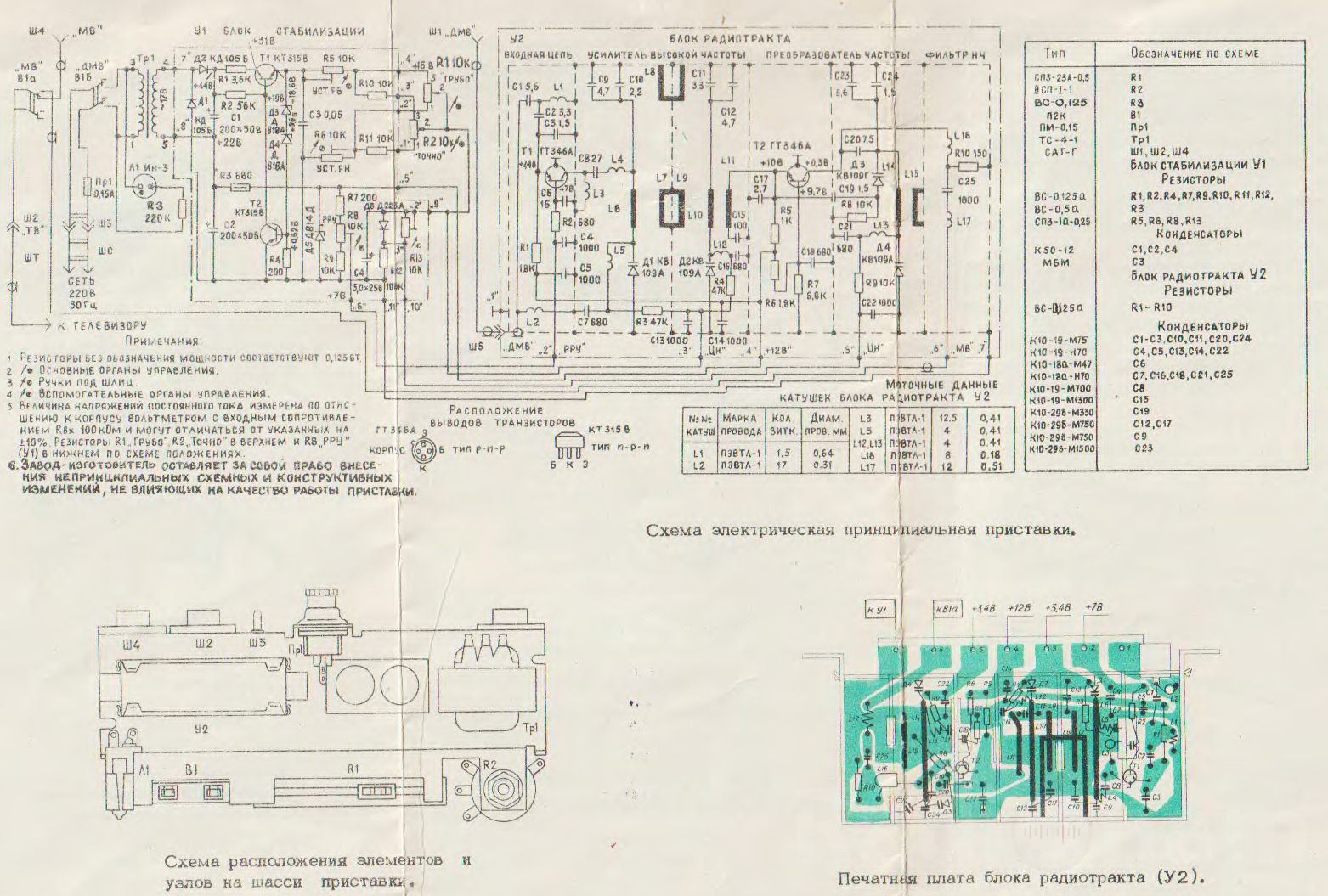

Схема электрическая принципиальная приставки.

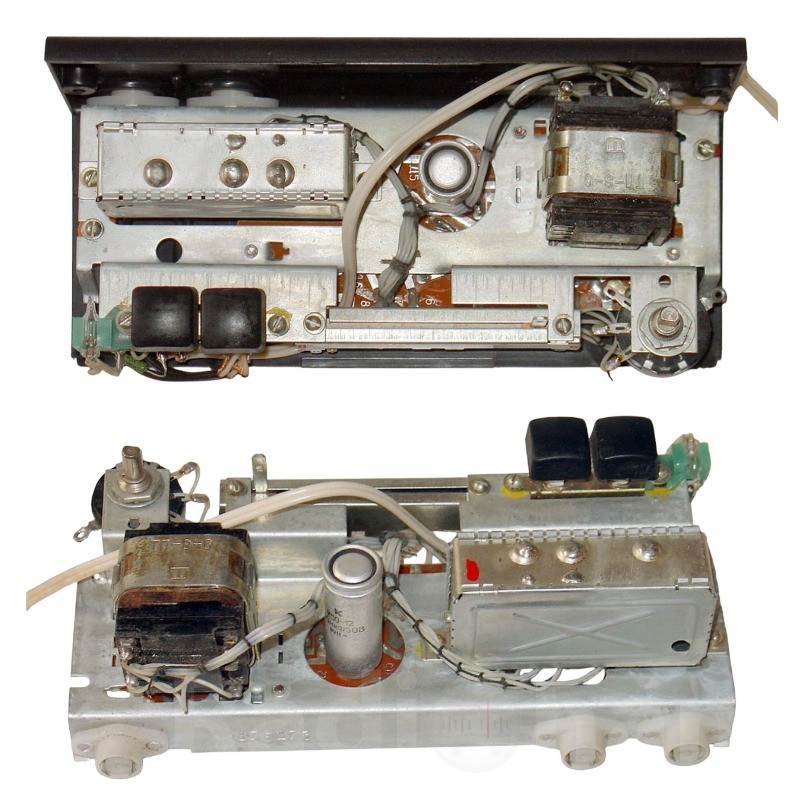

Схема расположения элементов и узлов на шасси приставки.
Печатная плата блока радиотракта (У2).

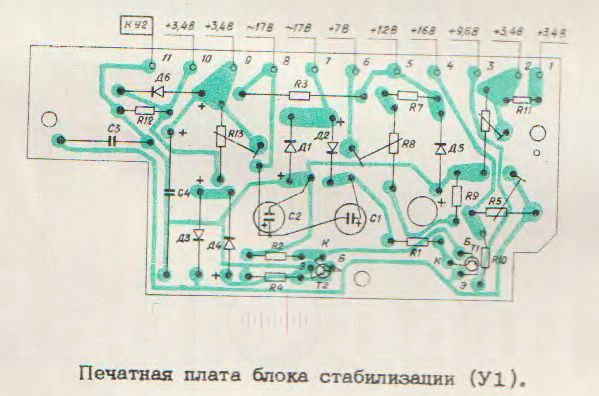

Печатная плата блока стабилизации приставки (У1)

📁Дополнительная информация приставки П СК Д 5 1:

Обложка руководства по эксплуатации приставки «П-СК-Д-5-1» (Ростов-Дон)
