🔌Технические характеристики графического эквалайзера Корвет 004:
- Диапазон эффективно воспроизводимых частот:
нижняя предельная частота, не более — 20 Гц
- верхняя предельная частота, не менее — 20 кГц
Допускаемые отклонения частотной характеристики в диапазоне эффективно воспроизводимых частот относительно уровня сигнала на частоте 1000 Гц, не более ±0,3 дБ - Коэффициент общих гармонических искажений в диапазоне частот от 40 до 16 000 Гц, не более 0,02 %
- Коэффициент общих искажений интермодуляции, не более 0,06%
- Переходные затухания между каналами на частоте 1000 Гц, не менее 55 дБ
- Отношение сигнал-взвешенный шум относительно номинального выходного напряжения 1 В, не менее 100 дБ
- Выходное сопротивление выходов, кОм, для подключения:
усилителя мощности 1±0,1
магнитофона на запись (по напряжению) 22±2,2
магнитофона на запись (по току) 150± 15
- Номинальное напряжение на выходе для подключения
усилителя мощности — 1 В
магнитофона на запись (по напряжению) — 0,5 В
- Номинальный ток выхода для подключения магнитофона на запись (по току) 0,5 мВ/кОм
- Отклонение от центральной частоты каждой октавы, не более 10 %
- Напряжение, при котором срабатывают индикаторы перегрузки на выходе, 1±0,1 В
- Номинальное напряжение питания от сети переменного тока частотой 50 Гц, 220 В
- Масса эквалайзера(без упаковки), не более 5,1 кг
- Габаритные размеры эквалайзера, не более 480х280х110 мм

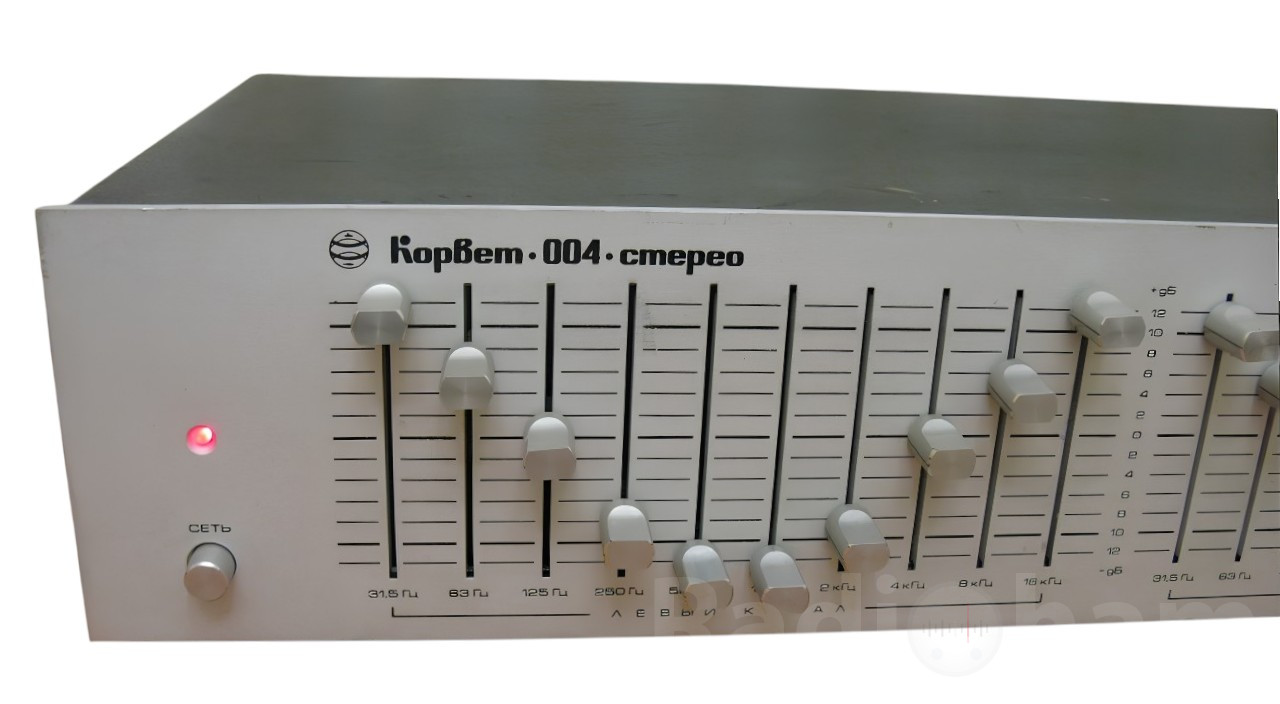

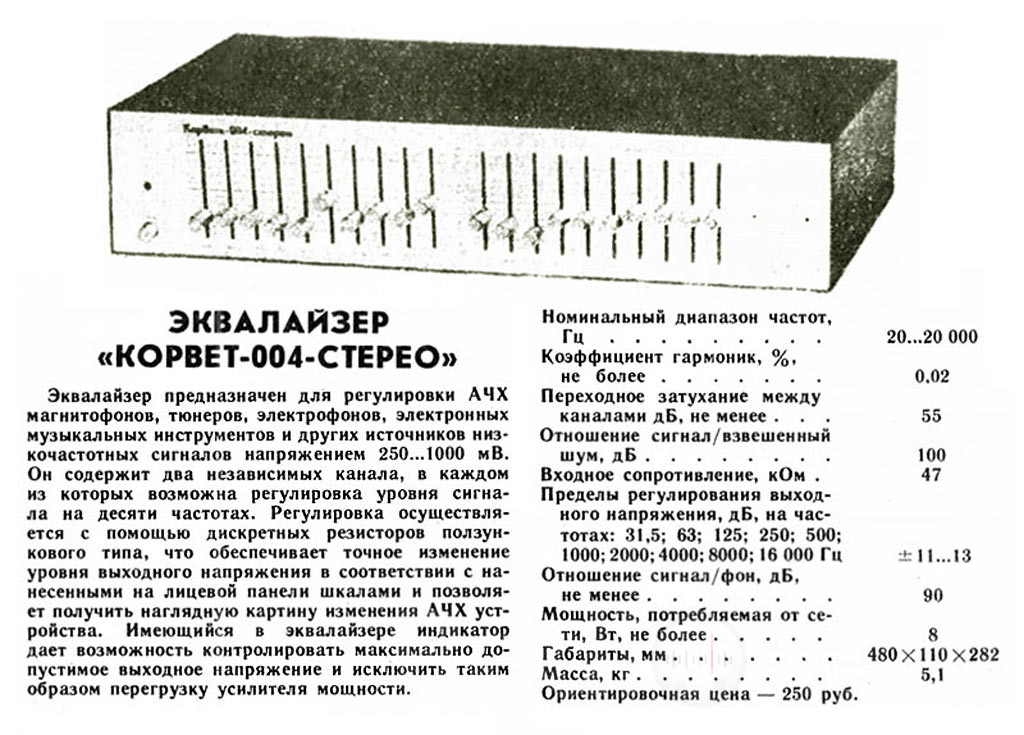

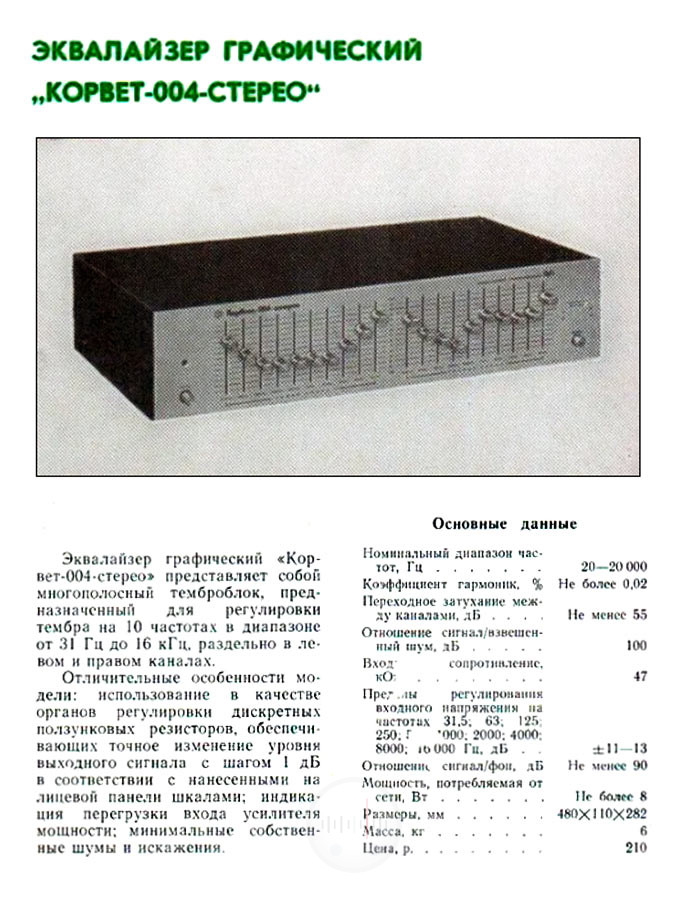

📖История и описание графического эквалайзера Корвет 004:
Графический эквалайзер «Корвет-004-стерео» с 1982 года выпускал Таганрогский завод «Прибой». «Корвет-004-стерео»— это стационарный графический эквалайзер, предназначенный для регулировки частотной характеристики источников сигнала, (магнитофона, электрофона, тюнера и др.) с целью достижения сбалансированного звукового воспроизведения.
Эквалайзер имеет следующие потребительские функции:
дискретные регуляторы частотной характеристики с фиксацией в среднем положении, осуществляющие регулировку уровня выходного напряжения в октавном ряду 31,5; 63; 125; 250; 500; 1000; 2000; 4000; 8000; 16 000 Гц раздельно в левом и правом каналах; кнопку «Обход» для переключения входных сигналов на выходные розетки; пиковые индикаторы перегрузки выходного сигнала; линейный вход для подключения предварительного усилителя или магнитофона на воспроизведение, тюнера и других источников сигнала; выходы для подключения УМ, магнитофона на запись (по напряжению и току).
Розетка для подключения входа УМ скоммутирована таким образом, что при подключении полного усилителя, имеющего вспомогательный вход- выход, соединение с эквалайзером осуществляется четырехжильным кабелем. При этом коммутация источников программ выполняется селектором входов полного усилителя.

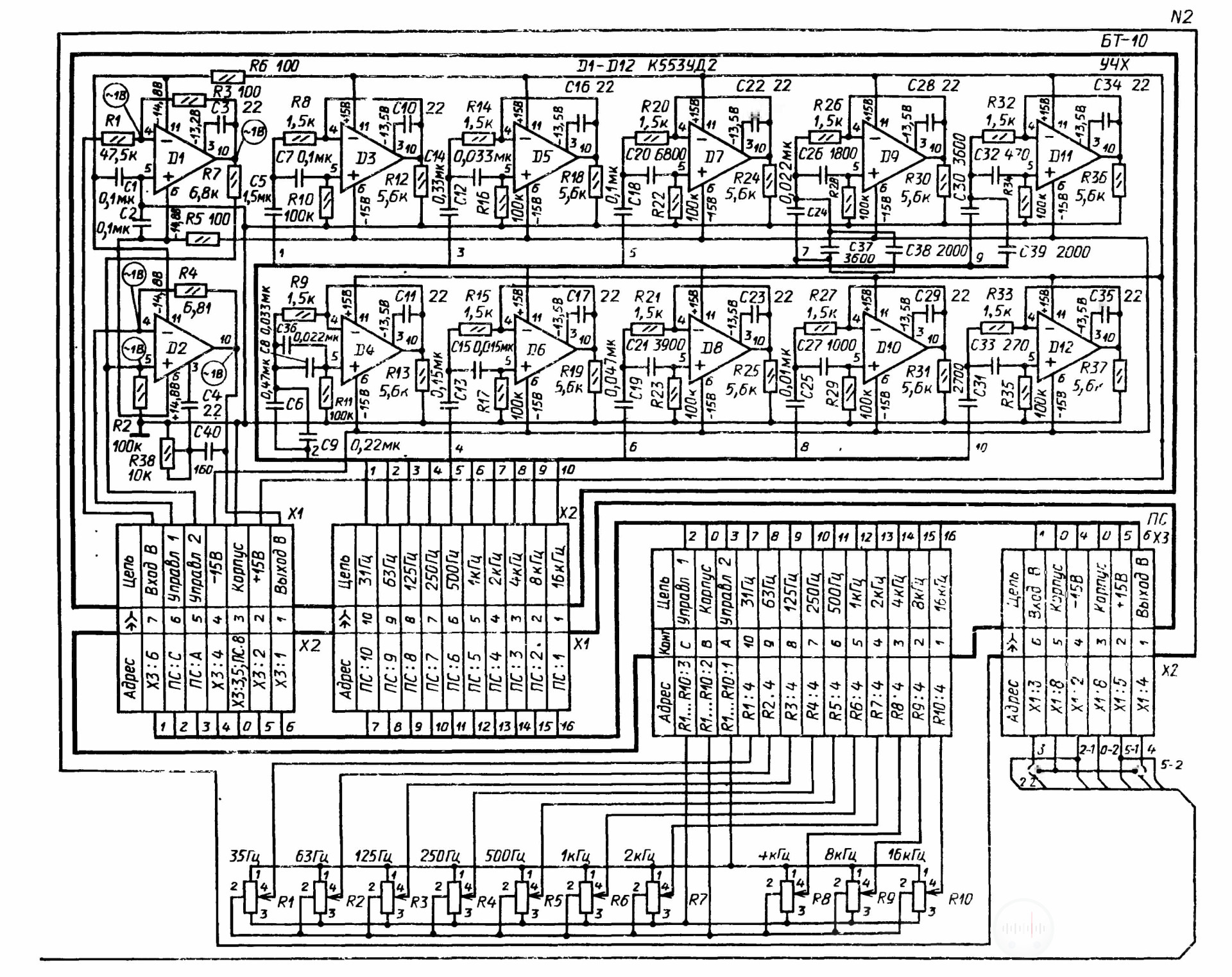

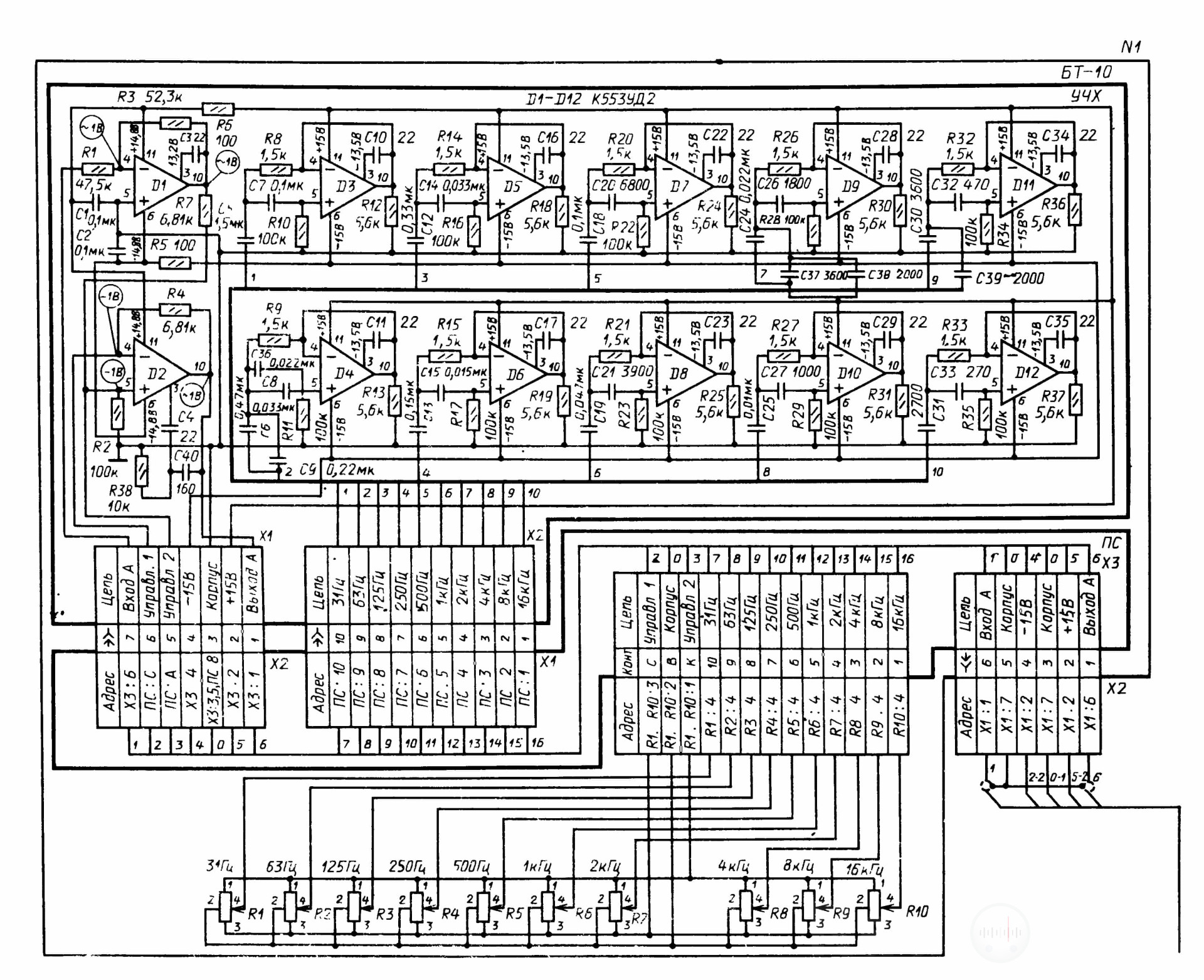

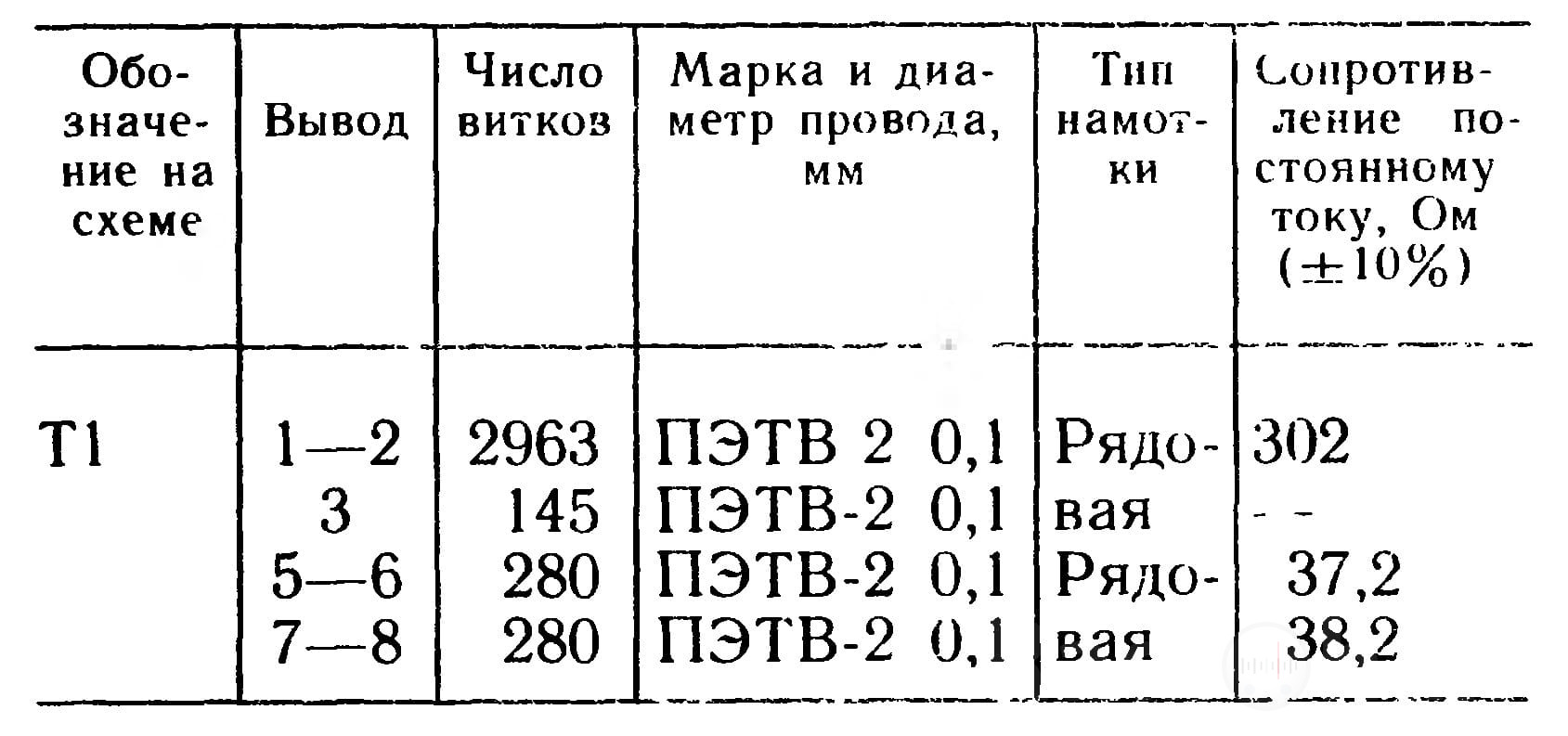

Принципиальная схема графического эквалайзера Корвет 004:

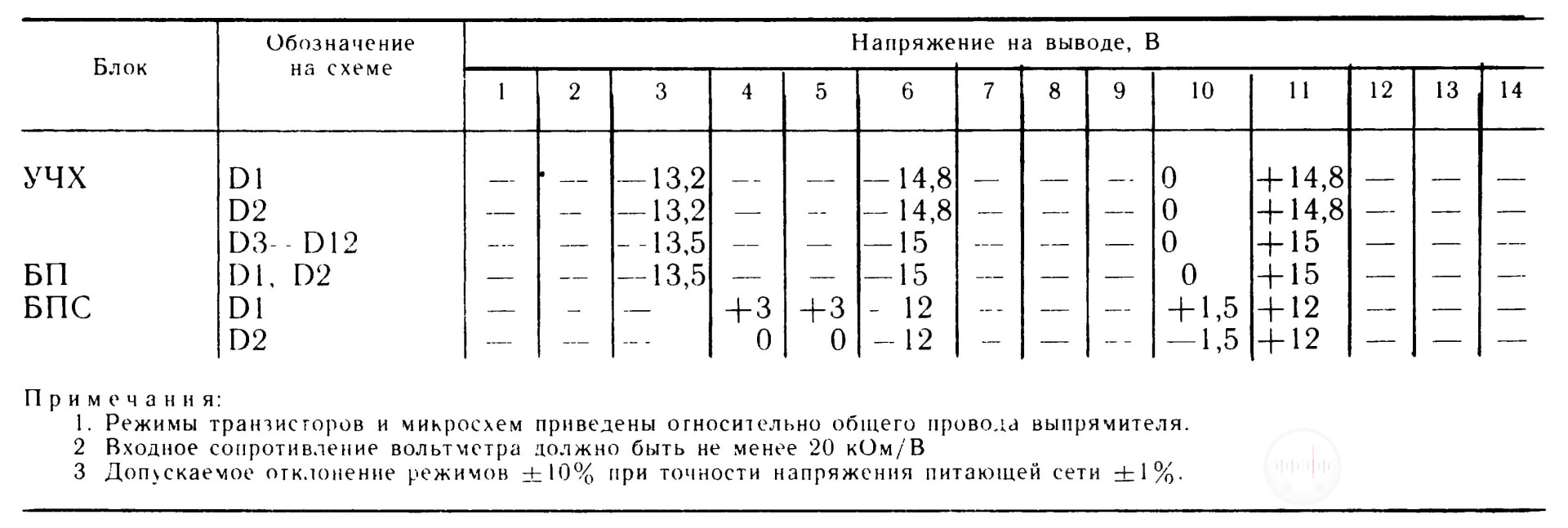

Эквалайзер «Корвет- 004-стерео» выполнен по функционально-блочному принципу. На общей принципиальной схеме (рис. 5.8) выделены конструктивно законченные функциональные блоки: блок управления частотной характеристикой (УЧХ), блок перегрузки (БП), стабилизированный блок питания (БПС), плата монтажная (ПМ), плата соединений (ПС). Кроме того, на схеме изображены регуляторы тембра, индикаторы перегрузок, соединители входные и выходные, элементы источника питания.
